Napisano 28 listopad 2012 - 11:58

Nie sklejaj jeszcze dyszy silnika z kadłubem. Dziś przerobie serwo i polutuje kabelki do paska LED. Wtedy będzie widać, co i jak skleić....wkleić...pokleić....wyrzucić. ;)
  • 0

#42 RAFALR30

RAFALR30
  • Modelarz
  • 678 postów
  • Age: 42
  • SkądPoznań
  • Imię:Rafał

Napisano 28 listopad 2012 - 13:22

a i jeszcze jedna sprawa związana z dyszą silnika - może ze względu na umożliwienie dostępu do silnika który obecnie zakryje dysz, przymocuj dyszę na mocnych magnesach neodymowych a kabelek od diod dopalacza zawsze można odpiąć. Różnie z silnikami bywa - to się śrubka poluzuje, a to kabelek niestyka...4 magnesy i dysza zdjęta.
  • 0

#43 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 28 listopad 2012 - 15:46

Wojtku nic nie przyklejam i właśnie czekam na oświetlenie dopalacza :) to rozkręcaj serwo lutuj lutuj lutuj Panie kochany a niebawem zawitam i oddam Ci ładne zadbane i działające serwo w zamian za to rozkręcone ale uzbrojone w 15 cm pasek z diodami ;) Rafał ja myślałem przykleić dyszę na stałe a w dyszy wymierzyć ładnie dwie małe dziurki tak żeby przeszedł przez nie klucz ampulowy 1,5 mm na wysokości imbusów mocujących silnik do łoża, Dwie takie dziurki raczej mało zauważalne a parę gramów zaoszczędzonych na włożeniu magnesów neodymowych i kawałka blaszki (ale w sumie oszczędność żadna na wadze). Takie rozwiązanie już praktykowane więc nie ma z nim za wielkich problemów tylko troszkę cierpliwości i imbusem trafia się w śrubkę :)
  • 0

#44 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 29 listopad 2012 - 12:10

Choróbsko mnie rozłożyło i opadłem troszkę z sił ale coś znowu udało mi się popchnąć z budową. Z dysza na razie stoję z racji braku możliwości podjechania do Wojtka Sz i odebrania oświetlenia dopalacza. Dzisiaj jeszcze udało mi się zamówić silnik do Gripena Emax GF 2210/20 1534 kv i 170 W mocy, czyli identyczny jaki użyłem w F-22 Raptor. No i efekty prac ...

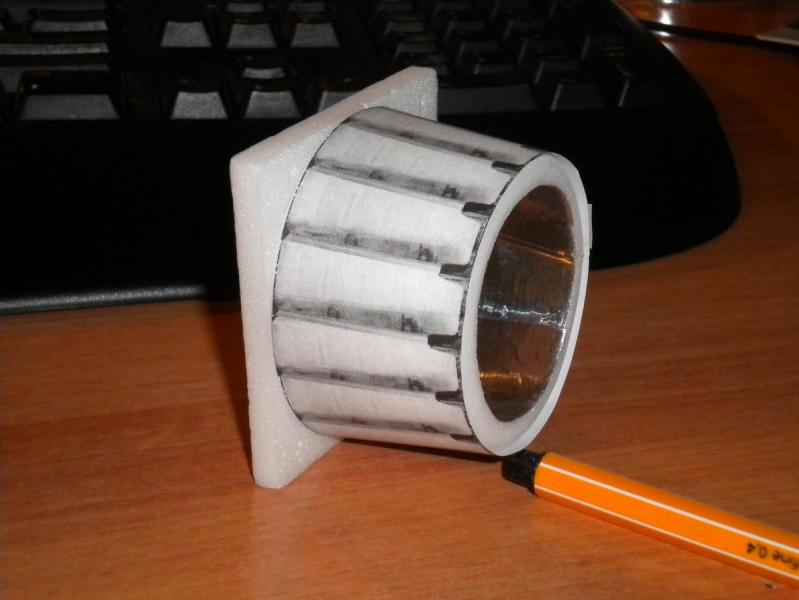

Co dyszy to wnętrze wykleiłem samoprzylepną taśmą aluminiową dla lepszego rozproszenia światła.

Wkleiłem dwa kawałki rurki węglowej 6 mm w kadłub przez które będzie przechodził pręt 4 mm na którym zostaną osadzone kanardy.

I zabrałem się za same kanardy, które okleiłem balsą. Na natarciu dałem balsę 6 mm a na bok i spływ balsa 3 mm. Dodatkowo przekonując się organoleptycznie że ster płytowy lubi się czasem złamać przy lądowaniu zahaczony przez trawę krawędź kanardy, która będzie znajdować się przy kadłubie dla odmiany wykleiłem sklejką 1,5 mm dla poprawienia sztywności i wytrzymałości steru. Oczywiście słoje ułożone wzdłuż kanardy.

Tutaj jak zakończyłem pracę nad kanardami, wystarczy tylko wypiłować rowek pod pręt 4 mm i można wklejać :)

Powoli trzeba myśleć nad oświetleniem. Na chwilę obecna pójdzie dioda jakaś jasna mrugająca na statecznik pionowy i dody czerwona na stronę lewą, zielona na stronę prawą, które będą zamontowane na bokach wlotu powietrza. Co do oświetlenia do lądowania to na filmie widać wyraźnie że światła do lądowania są umieszczone w podwoziu a że ja podwozia nie będę posiadał to światła do lądowania umieszczę raczej we wlotach powietrza (w zasadzie tak samo jak zrobiłem w raptorze). Film obrazujący o co mi chodzi
http://www.youtube.com/watch?v=r9dJ57YcqIE

ale przeglądając dalej youtube natrafiłem na kolejny film na którym widać że świateł gripen ma o wiele więcej (tak od 00:30 )
http://www.youtube.com/watch?v=JfO9TIrbIzk

Nad oświetleniem trzeba konkretnie podumać ;)
  • 0

#45 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10410 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 29 listopad 2012 - 12:19

W temacie:
http://forums.eagle....t=32220&page=38
Jasne prostokąciki to światła - obrysówki?
http://www.florymodels.co.uk/gripen/
Ściągam model do lock-ona, zobaczę co widać.
  • 0

#46 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 29 listopad 2012 - 15:27

No właśnie tych światełek jest tyle że na pewno wszystkich nie zmieszczę faktycznie coś na zasadzie obrysówek Z pewnością ograniczę się do tych najbardziej rzucających się w oczy, chociaż takie malutkie białe diody SMD wylutowane z paska led przy dyszy silnika wyglądałby całkiem nieźle :) Poniżej jeszcze jeden film ale z jakiegoś symulatora chyba, na którym widać że myśliwiec raczej jest ubogi w świecidełka
  • 0

#47 RAFALR30

RAFALR30
  • Modelarz
  • 678 postów
  • Age: 42
  • SkądPoznań
  • Imię:Rafał

Napisano 29 listopad 2012 - 16:49

dawno nie "dłubałem" w programie graficznym a żeby nie wyjść z wprawy opracowałem coś takiego - może się przyda. JAS-39 Gripen - dysza - small.jpg Oryginał ważący 2,4MB masz już w skrzynce e-mail. P.S. To są oryginalne płaty dysz silnika Gripena.
  • 1

#48 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 29 listopad 2012 - 18:00

dawno nie "dłubałem" w programie graficznym a żeby nie wyjść z wprawy opracowałem coś takiego - może się przyda.

JAS-39 Gripen - dysza - small.jpg

Oryginał ważący 2,4MB masz już w skrzynce e-mail.

P.S. To są oryginalne płaty dysz silnika Gripena.


wielkie dzięki z takiego czegoś skorzystam z pewnością :D w zasadzie miałem nanosić ręcznie podział płyt na dyszę ale maksymalnie mi ułatwiłeś ... dysza wygląda super. Biorę się za kombinowanie z tym


EDIT ... strzelone na szybko i efekt zadowalający :) teraz tylko wydrukować to na laserowej kolorowej drukarce i po szlifowaniu będzie można naklejać :)
  • 0

#49 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10410 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 29 listopad 2012 - 20:46

Wydrukuj to na kartoniku i wytnij czarne części. Pomaluj depron na czarno i naklej kartonik. Bedziesz miał dysze 3D.
Co ty na takie malowanie.
Dołączona grafika
lub
Dołączona grafika
lub
Dołączona grafika
lub
http://i706.photobuc...ipen-1-1680.jpg
tu widać, te żółte panele, chyba to nie są światła a jakieś fosforyzujące naklejki
  • 0

#50 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 29 listopad 2012 - 21:34

Robercie pomyślimy pomyślmy do dyszy jeszcze daleko :) Bardzo podoba mi się malowanie z tym "gryfem" (chyba gryfem) na stateczniku poziomy ale chodzi mi tez po głowie takie malowanie 4CH-brushless-EDF-motor-JAS-39-0.jpg 124-JAS39-2-prototyp-IMG_3832-700x274px.jpg ale zastanawia mnie taki kolor pod znakiem estetycznym tzn że rysy powstałe od lądowań na trawie będą nieźle kontrastować z czarnym poszyciem w porównaniu do szarego. A co do tych żółtych paneli to mi się wydaję że to będą jakieś "obrysówki" jak pisałeś wcześniej ... na filmie z yt, który zamieszczałem powyżej widać jak to świeci na niebiesko no ale głowy nie dam za to ;)
  • 0

#51 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10410 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 29 listopad 2012 - 21:37

Przecież okleisz folią. Prawda :)
  • 0

#52 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 29 listopad 2012 - 21:41

No folią jak najbardziej bo to cudowny pomysł tylko widzę po raptorze że zarysowania powstają w miejscach, które mają daleko od spodu modelu choćby na skrzydłach od spodniej strony. A co do malowania z tym "gryfem" to na wszystkich zdjęciach, które znajduje jest w wersji dwu osobowej ... ale jak by tak delikatnie w razie czego nagiąć to to w wersji jedno osobowej "gryf" również będzie się prezentował przepięknie ;) co do malowania jeszcze nie jestem zdecydowany ale dziękuje za propozycje i w razie czego czekam na następne :)
  • 0

#53 RAFALR30

RAFALR30
  • Modelarz
  • 678 postów
  • Age: 42
  • SkądPoznań
  • Imię:Rafał

Napisano 29 listopad 2012 - 23:47

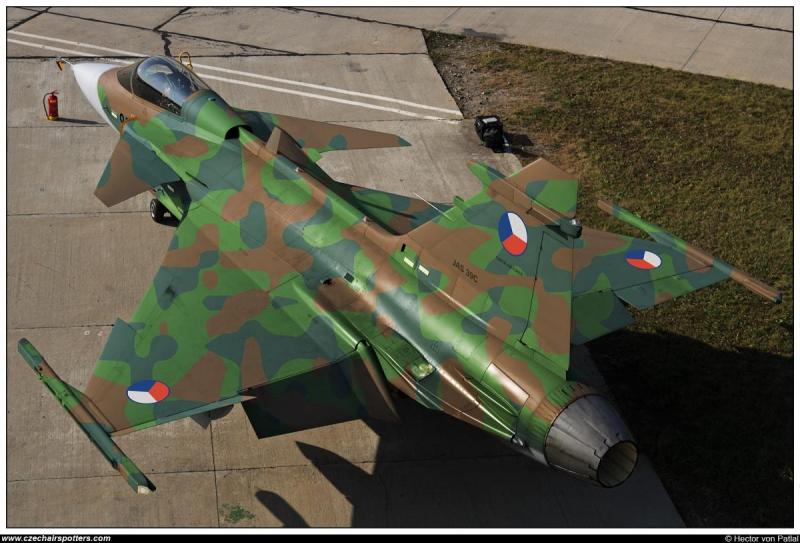

Szwedzi skromnie malują swoje samoloty, poza trzema znanymi malowaniami z Tiger Meet (w barwach Czech), ogólnie stosowanym szarym kamuflażem i tym które Ty podałeś (czarno-biały) niewiele w necie można znaleźć. A może jednak to: gripencamo.jpg albo jak nasi południowi sąsiedzi: 1292.jpg Pomysł Robertusa z dyszami godny uwagi.
  • 0

#54 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 01 grudzień 2012 - 12:42

Wszystkie malowania są godne uwagi ale chyba najbardziej przypodobało mi do gustu malowanie z gryfem na stateczniku pionowym ale ja robię wersję jedno miejscową a z takim detalem non stop znajduję wersję dwu osobową więc chyba nagnę zasady i wykorzystam ten detal do wersji jedno osobowej. Dodatkowo w końcu się utwierdziłem w przekonaniu że jest to gryf :) gripen-decal-1.jpg Przeziębienie męczy jak nie wiem co ale dzisiaj czuje się już prawie jak młody bóg ;) wczoraj na wieczór wkleiłem środkową wręgę która będzie trzymać silnik. 19.JPG Wklejona została półka na serwo oraz został już przygotowany (jeszcze nie poklejony) prawie kompletny napęd kanardów (brakuje tylko popychacza). 21.JPG W planach jest że dzióbek należy skleić z 12 kawałków depronu 6 mm, ale ja zrobiłem z EPP 6 mm ale jakimś cudem wyszło 13 elementów. Dzióbek kleiłem na kleju dragon, który po wyschnięciu dość nawet chce współpracować z papierem ściernym. 18.JPG Następnie wyciąłem skrzydło, górne poszycie, statecznik pionowy oraz kilka innych drobniejszych elementów i wszystko połączyłem do kupy kilkoma szpilkami a o to efekt ale oczywiście czeka mnie namiętne szlifowanie całości :) 24.JPG 20.JPG I tak dla porównania z kompanem z którym Gripen będzie dzielił stojak 23.JPG 22.JPG Co do kalkomanii to mam zamiar troszeczkę zaoszczędzić i wydrukować ją na zwykłych papierze na drukarce laserowej i nakleić je na wikolu bądź na uhu porze. Elementów nie ma za wiele więc z pewnością bardzo nie obciążę tym modelu. Szczególnie przypadły mi do gustu oznaczenia kolorowe gripen-decal-2.jpg
  • 0

#55 RAFALR30

RAFALR30
  • Modelarz
  • 678 postów
  • Age: 42
  • SkądPoznań
  • Imię:Rafał

Napisano 01 grudzień 2012 - 13:48

Aż miło popatrzeć na postępujące prace. Jeżeli nie zależy tobie na makiecie to zrób w tym malowaniu wersję jednomiejscową. Mój F18 też powinien być dwumiejscowy w tym malowaniu co jest.:-)
  • 0

#56 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10410 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 01 grudzień 2012 - 14:23

Spróbój może wydrukować na papierze do drukarek igłowych, tych samokopiujących. Ten papier jest cieńszy.
  • 0

#57 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 01 grudzień 2012 - 15:50

Rafał no makieta to z pewnością nie będzie tylko coś może uda mi się tak delikatnie "umakietowić" do takie stanu że ktoś może kiedyś spojrzy na mój model i zapyta "czy to może gripen? bo z kształtu strasznie go przypomina" ... a wtedy będę spełniony ;) Robercie spróbuje tylko nie wiem czy pomalowany depron nie będzie przebijał przez taki cienki papier ale sprawdzę to organoleptycznie ;)
  • 0

#58 Wojtek Sz

Wojtek Sz
  • Modelarz
  • 677 postów
  • Age: 50
  • SkądLibiąż/Bolęcin
  • Imię:Wojciech

Napisano 01 grudzień 2012 - 19:10

Co do kalkomanii to mam zamiar troszeczkę zaoszczędzić i wydrukować ją na zwykłych papierze na drukarce laserowej i nakleić je na wikolu bądź na uhu porze.

Przemku przecież masz, na czym wydrukować naklejki pomyśl i nie świruj mi tu z jakimś papierem :P .
  • 1

#59 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 01 grudzień 2012 - 20:36

Całkiem zapomniałem o zdrowym naddatku foli przeźroczystej samoprzylepnej jak drukowałem w drukarni kalkomanie do Miga 25 :P racja i dzięki za przypomnienie ;)

EDIT

a tak sobie jeszcze grzebie po HK i wpadł mi w oko jegomość do pilotowania gripena z ciekawym gestem :P
http://www.hobbyking...x41mmx26mm.html

albo coś bez gestowego
http://www.hobbyking...6mm_White_.html
  • 0

#60 przemo

przemo

    FUN FLY Amper

  • Modelarz
  • 1707 postów
  • SkądBalin
  • Imię:Przemek

Napisano 02 grudzień 2012 - 19:22

Dzisiaj prace znowu delikatnie drgnęły do przodu. Dzisiaj wkleiłem na epoksydzie 5 minutowej pręt węglowy 4 mm w skrzydło. Miała być rurka ale że pod ręką był pręt to właśnie jego użyłem :) Dodatkowo delikatnie zostały zaokrąglone krawędzie kadłuba na spodniej stronie. 25.JPG Dzióbek z EPP wysechł więc podcięty został z grubsza nożykiem a potem poszedł w ruch papier ścierny i tak przygotowany dziób został do klejony do reszty. 27.JPG Obecnie trwa wklejanie skrzydła w kadłub, na chwilę obecną skrzydło klei się do wewnętrznych wręg a jutro jak zakupię strzykawkę dla lepszego dozowania kleju i poprawy estetyki klejenia zostanie przyklejone do bocznych ścian kadłuba. Po umieszczeniu oświetlenia do lądowania w skrzydłach a konkretnie w natarciu jakoś tak sobie wymyśliłem zostanie doklejony stopień KFm z 3 mm depronu. W prawdziwym myśliwcu światła do lądowania miał umieszczone w podwoziu ale że niestety podwozia brak naginam tak delikatnie i wrzucam światła do lądowania w natarcie skrzydła ;) 26.JPG Dzisiaj wrzuciłem na wagę wszystko to co widać na zdjęciu łącznie z jednym serwem plus, statecznik pionowy, poszycie górne, dysze i kilka drobniejszych elementów i szala wskazała 161 g. Więc na chwile obecną chyba nie jest źle i mam nadzieję że jak przekroczę 600 g to maksymalnie o 30 - 40 g. Natarcie skrzydła mam zamiar tak samo jak w F-22 wykleić balsą dla poprawienia wytrzymałości natarcia na uszkodzenia spowodowane lądowaniem w trawie. W przyszłym tygodniu sądzę że uda się już dokleić dyszę razem z oświetleniem i oglądnąć jak to będzie ziało światłem ( mam nadzieję że będzie o niebo lepiej jak w raptorze z racji diod smd :D )
  • 0
