Toto-2 - pierwszy model :)

toto-2 Motylasty rc pierwszy model

  • Zaloguj się, aby dodać odpowiedź
40 odpowiedzi w tym temacie

#1 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 13 styczeń 2013 - 20:00

Witam :)
Jestem już chwilę na forum, czytam je od baaardzo dawna, mimo to mało wiem i brak mi praktyki :P.
Postanowiłem zbudować swój pierwszy model. Padło na Toto-2. Chwała i sława Motylastemu, że stworzył ten motoszybowiec :).

A więc:
Postępy w pracy są duże, aczkolwiek zdjęciami pochwalę się później ponieważ brak czasu...
Mam małe pytanie dotyczące tego elementu;

http://img824.images...83/pytanied.jpg

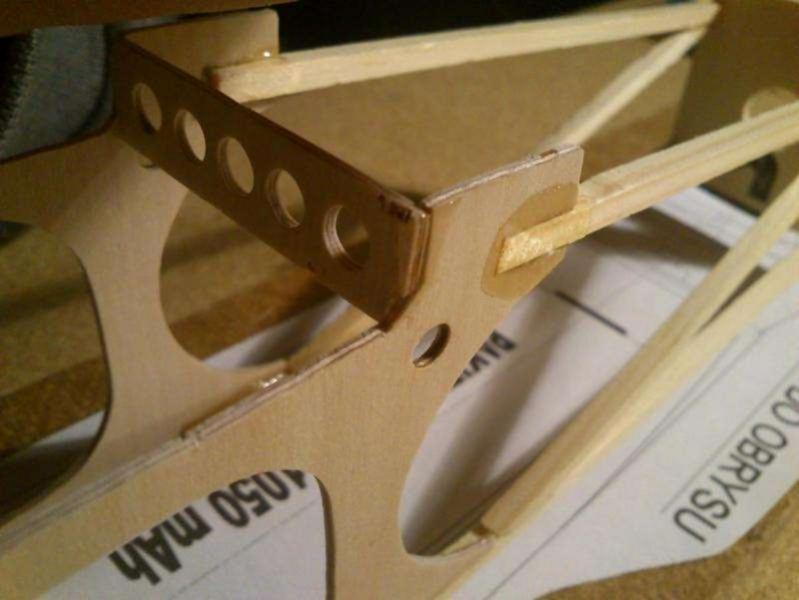

Ten wspornik statecznika ( tak to się nazywa ? ) ma leżeć tak jak na zdjęciu ??
W planie jest trochę inaczej, ale nie mam pewności.

Z góry dzięki za odpowiedzi, pozdrawiam :)


ps: Poradzi mi ktoś jak wkleic ten wspornik? Jak mam ustawić, aby był w jednej płaszczyźnie względem płata, którego jeszcze nie ma ?

Dobrze, dziękuję :)

Tutaj kilka zdjęć tego co dotychczas zrobiłem:

[Podziękowania dla Mateusza W. i Dawida Ś. przy wycinaniu elementów. ;) Normalnie trochę dłużej by mi to zajęło.









=========================================================================
Jak do tej pory zrobiłem tylko stateczniki i rozpocząłem budowę płata. Teraz w ciągu tego weekendu mam zamiar zrobić grill na żeberka oraz same żeberka na nim wykonać. W planie są też wypełnienia krawędzi spływu. Niestety ( albo i stety ) prace posuwają się powoli ponieważ szkoła zajmuje dużo czasu. Zdjęciami pochwalę się jutro :)

Użytkownik tomson133 edytował ten post 07 luty 2013 - 18:29

  • 0

#2 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10567 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 16 styczeń 2013 - 08:46

Obejrzyj ten temat http://pfmrc.eu/inde...odel-rc-toto-2/
  • 0

#3 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 07 luty 2013 - 18:11

A więc tak..
Przy modelu prace nie ruszyły na tyle aby cokolwiek pokazywać.
Trochę brak czasu, a jak już był to zająłem się miejscem pracy.


Blat płyta wiórowa, 1700 x 590 mm, wysokość stołu 850.

Nogi bukowe przekrój kwadratowy ( tzn dwa boki sąsiadujące obok siebie są ścięte, więc jest... mniejsza o to, jest foto :P heh )


Jeszcze bonusowo grill na żeberka przepisu p. Motylastego. B-)

  • 0

#4 ryfacto

ryfacto
  • Modelarz
  • 9 postów
  • Age: 20
  • SkądRaszków
  • Imię:Antek

Napisano 07 luty 2013 - 18:43

Cześć, jakim klejem sklejasz kadłub??
  • 0

#5 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 07 luty 2013 - 19:03

Witaj, kadłub sklejałem żywicą 5 minutową Uhu Plus. Depron do klatki Uhu porem. :)

Pytanie:

Oklejając kadłub papierem starać się oklejać w miarę jednym kawałkiem pokrycia czy kleić mniejszymi arkuszami ?

Użytkownik tomson133 edytował ten post 10 luty 2013 - 12:05

  • 0

#6 ryfacto

ryfacto
  • Modelarz
  • 9 postów
  • Age: 20
  • SkądRaszków
  • Imię:Antek

Napisano 14 luty 2013 - 16:34

Jak tam prace nad modelem, coś się posunęły?? Może jakieś zdjęcia :)
  • 0

#7 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 14 luty 2013 - 20:37

Ciąg dalszy :)

Oklejone zostały stateczniki i stery.
A (1).JPG

Wszystkie elementy zostały wstępnie przeszpachlowane szpachlą akrylową SOUDAL.
W niektórych miejscach, szczególnie na kadłubie trochę tego było ze względu, że nie uwzględniłem niektórych wymiarów oklejając go depronem. Depron grubości 5mm zamiast 6mm.
A (2).JPG

Jeszcze kadłub nie został oklejony papierem - brakło wikolu.

Rozpocząłem prace nad płatem. Jak narazie jedna połowa wycięta, do tego listwa wypełniająca krawędź natarcia.
A (3).JPG

Okazało się, że grill, który zbudowałem kompletnie nie nada się na żeberka do Tota2.
Zbyt głęboko zrobiłem otwory na "ruszt".
Męcząc się na nim zrobiłem komplet żeberek, który oficjalnie zajmuje mi cenne miejsce w smietniku...
Kolejny komplet żeberek - pojedynczo. Jak się okazuje jest to pracochłonne, ale żeberka wychodziły niczego sobie.
Przyszła kolej na oklejanie ich papierem. Okazało się, że niezbyt mi to idzie. Nerwów trochę zżarło i nic poza tym.
Postanowiłem najpierw kawałek depronu pokryć papierem, później wyciąć z niego ów żeberka.
Ale to dopiero jutro jak wyschnie i da się ciąć :)

Pozdrawiam :)
  • 0

#8 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 22 marzec 2013 - 18:24

To co na tym zdjęciu waży 282 gramy.

  • 0

#9 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 12 maj 2013 - 14:49

Już wiem ile co waży i mniej więcej ile będzie ważyć cały.

Dobrałem wyposażenie, ale nie jestem pewien co do tego czy poprawnie :P

Silnik http://abc-rc.pl/p/1...lektryczne.html
akumulator http://abc-rc.pl/p/1...-i-pakiety.html
ładowarka IMAX b3 2s-3s
smigło składane 9x5 do tego kołpak 38mm ( ma milimetr większy otwór niż ośka silnika, ale to da się zrobić )

Jaki byłby dobry regulator ? tak z 10A ? z tego samego sklepu najlepiej gdyby był :)

Dziękuję za odpowiedzi :)

ps serwa sg91 ( chyba dobrze pamiętam, jbc poprawcie mnie)
  • 0

#10 pyton

pyton
  • Modelarz
  • 732 postów
  • Age: 29
  • Skądmarcinków, skarżysko, kielce
  • Imię:Bartek

Napisano 15 maj 2013 - 07:39

Ja bym wziął troche większy silnik- o wiekszej mocy i do niego regiel tak z 20A
  • 0

#11 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 16 maj 2013 - 12:28

Ten silnik nie wystarczy przy zakładanej wadze 500-550 gram ?
Silnik i regulator narazie poczeka. Narazie kupuję pakiet 1300mAh i serwa jakieś 9 gram :)
  • 0

#12 pyton

pyton
  • Modelarz
  • 732 postów
  • Age: 29
  • Skądmarcinków, skarżysko, kielce
  • Imię:Bartek

Napisano 16 maj 2013 - 13:17

przecież masz podany ciąg maksymalny który wynosi 400g
  • 0

#13 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 16 maj 2013 - 16:03

No niby tak, ale silnik w motoszybowcu nie musi pokrywać 100% masy. Czy się mylę ?
  • 0

#14 wiejski

wiejski
  • Modelarz
  • 218 postów
  • Age: 21
  • SkądKarwica
  • Imię:Karol

Napisano 16 maj 2013 - 17:26

Nie musi, może być nawet około 50%, ale trochę więcej mocy nie zaszkodzi...
  • 0

#15 blekis

blekis
  • Modelarz
  • 73 postów
  • Age: 37
  • SkądZemborzyn / Warszawa
  • Imię:Karol

Napisano 16 maj 2013 - 17:58

Tylko jest jeszcze jedno ale.... dla tego silnika przy zasilaniu 3S śmigło jakie powinieneś zainstalować 8x4.
Przy 9x6 nie wróżę niczego dobrego.
Jeśli już coś to może taki ...http://abc-rc.pl/p/1...lektryczne.html ?
  • 0

#16 pyton

pyton
  • Modelarz
  • 732 postów
  • Age: 29
  • Skądmarcinków, skarżysko, kielce
  • Imię:Bartek

Napisano 17 maj 2013 - 06:11

ja bym bral juz coś tego typu:
http://abc-rc.pl/p/1...lektryczne.html

i regulator 20A
  • 0

#17 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 17 maj 2013 - 14:42

Panie Bartku ( mogę się tak zwracać ? ). Sytuacja jest taka :P Nie zależy mi na tym by toto szedł w górę pionem. Bardziej zależy mi na tym żeby silnik był nie na tyle mocny co lekki. Zresztą wiadomo jak to początkujący... pełna rura i nie ma czasu na reakcje:p

pozdrawiam :)
  • 0

#18 pyton

pyton
  • Modelarz
  • 732 postów
  • Age: 29
  • Skądmarcinków, skarżysko, kielce
  • Imię:Bartek

Napisano 17 maj 2013 - 19:54

Na forum zwracamy sie raczej bez tej formy grzecznościowej po prostu kolego :P
Poczytaj relacje z budowy totów
Pamiętaj ze jeszcze musisz go wyważyc i co byś wołal wozic? - olów z przodu czy troche cięższy silnik?(chociaz różnica miedzy silnikami to parę gram)

z doświadczenia wiem ze lepiej miec nadmiar mocy niż nie domiar jej. Dodatkowo gaz zawsze możesz ustawić w aparaturze
Ale wybór kolego jest twój:)
  • 0

#19 Tomek.S

Tomek.S
  • Modelarz
  • 44 postów
  • Age: 21
  • GG:
  • SkądStrzyżów
  • Imię:Tomek

Napisano 17 maj 2013 - 20:19

Fakt, nie pomyślałem. Sprawdzę ile mniej więcej wszystko waży. Sprawdzę ile waży wyposażenie i spośród kilku metodą prób i błędów ( będę montował balast o takiej samej wadze ) sprawdzę jakie wyposażenie będzie korzystne i nie będzie problemów z wyważeniem :) .

Myślę, że to dobry pomysł :)

Co sądzicie o tych serwach Tower Pro SG92 Carbon ?

No i jeszcze mam obawy co do poboru prądu przez mocniejszy silnik.
  • 0

#20 wiejski

wiejski
  • Modelarz
  • 218 postów
  • Age: 21
  • SkądKarwica
  • Imię:Karol

Napisano 18 maj 2013 - 13:10

Co do SG~92, opinie są dosyć mocno mieszane, moim zadaniem to one są raczej pseudo węglowe...
Ze tanich 9 gramowych polecam ci turnigy t9e, ale zwykle sg~90 też są spoko.

Wysyłane z mojego MT11i za pomocą Tapatalk 2
  • 0
