Witam
Jako, że od ponad miesiąca nie mam serca do babrania się w żywicy i tkaninach, stwierdziłem, iż w ramach przerywnika w projekcie mojego COS-2 trzeba coś zbudować "na szybko", bez większego zastanawiania się co i jak.
Z tego też powodu włóczyłem się po czeluściach modelaskiego internetu w poszukiwaniu natchnienia i ponownie trafiłem na niemiecką stronkę modell-aviator.de .
Już raz zbudowałem model - Nieuport IV wykorzystując plany zamieszczone na tym portalu i pomyślałem że coś powinno się tam dla mnie znaleźć. I nie zawiodłem się - znalazłem plany modelu Radius
- plany znajdują się na stronie opisu modelu - z prawej strony ekranu (wersja mini - rozpiętość 400mm oraz większa wersja - rozpiętość ~550mm )
a tutaj filmy z lotów (projektanta modelu):
-> wersją mini
http://youtu.be/hZoTLoyWAeg

-> i większą wersją

http://youtu.be/dCFUruqCpIM


Zainspirowany przedstawionymi na filmach możliwościami modelu postanowiłem, że budowa większej wersji będzie moim przerywnikiem w pracach nad innymi projektami.

Co chcę włożyć do środka? - Praktycznie kopia wyposażenia, które już się sprawdziło w moim pylonie s(f)lipso400 , zastosuję tylko inny regulator.
czyli:


Silnik: Turnigy 2830-3500
Śmigło: APC 4.7x4.7

Pakiet: 2s Ray 1600mAh, 25C
Regulator Foxy 35A
Serwa: Hitec HS55 - 2 - lotki + 1 - ster wysokości.
Odbiornik: Jedi Rex 5MPD


Ze względu na fakt, iż w/w silnik jest silnikiem przeznacznonym do śmigłowców nie ma on w prosty sposób możliwości montażu przed wręgą - z tego też powodu musiałem zmodyfikować oryginalny projekt i "dostrugać" odpowiedni domek. Dodałem również dźwigar z listewki 5x5mm oraz zamierzam zastosować 3 serwa zamiast 2.
Poniżej kilka zdjęć z aktualnego stanu prac.

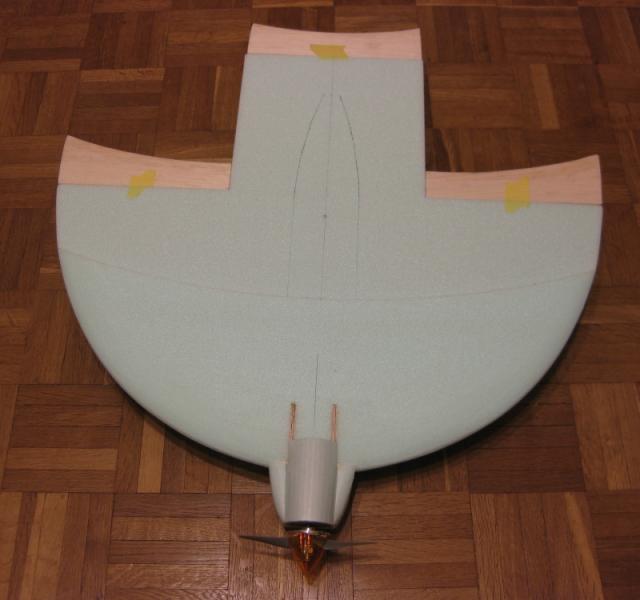

- > z góry (lotki i ster wysokości zostały przyklejone tyczmczasowo taśmą)

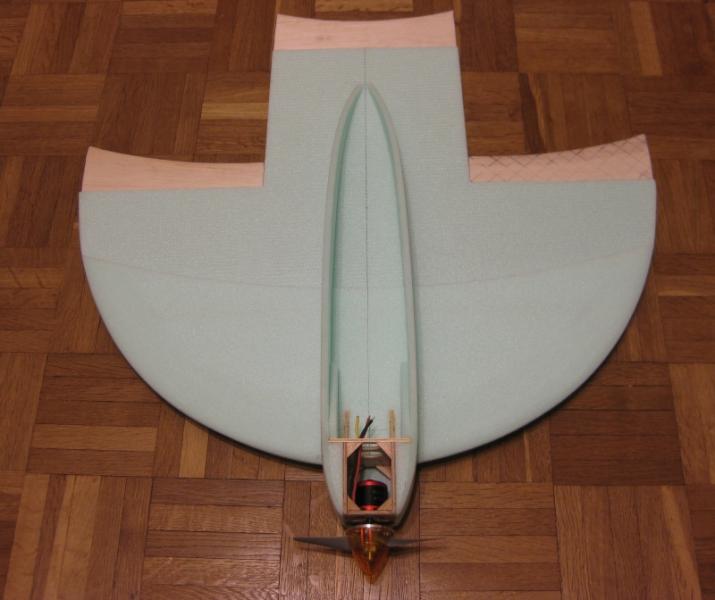

-> z dołu

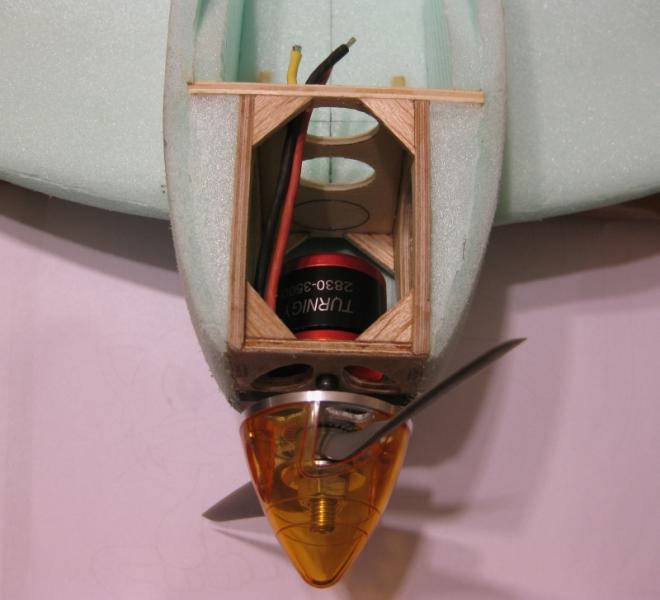

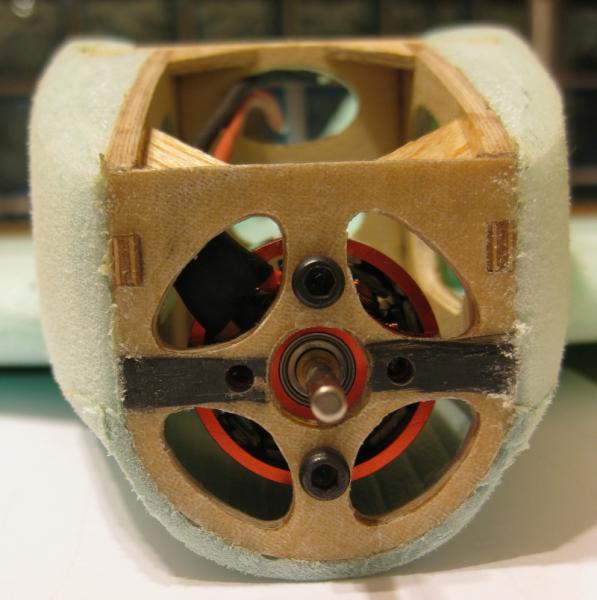

-> zbliżenie na domek i mocowanie silnika

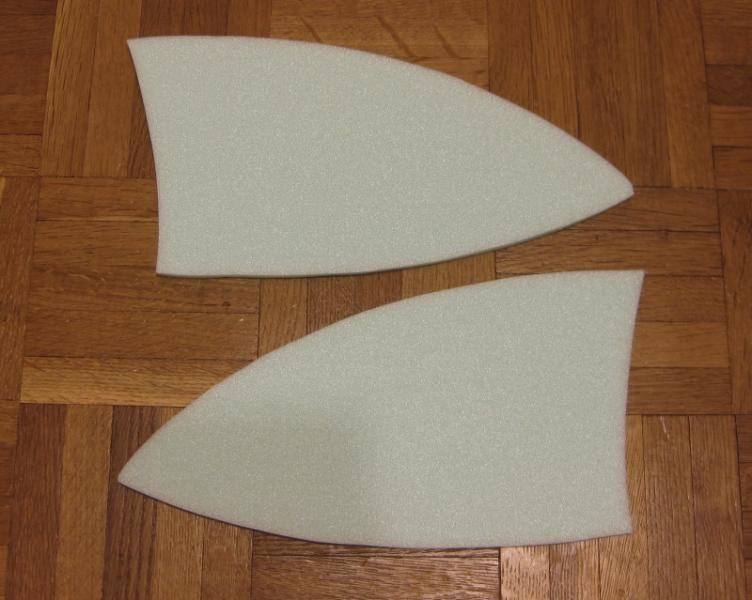

-> jeszcze surowe stateczniki pionowe


CDN

Pozdrawiam
Tomasz
  • 0

#2 robertus

robertus

    Książę depronu?

  • Modelarz
  • 10572 postów
  • Age: 45
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 02 luty 2014 - 22:18

Lotki możesz ogarnąć jednym serwem i bowdenem ułożonym w łuk.
  • 0

#3 TKC

TKC
  • Modelarz
  • 303 postów
  • Age: 41
  • SkądWarszawa - Sadyba
  • Imię:Tomasz

Napisano 02 luty 2014 - 22:21

Lotki możesz ogarnąć jednym serwem i bowdenem ułożonym w łuk.


Tak, wiem :D, tylko że chcę się pobawić w wychylenia różnicowe a może i coś więcej pokombinować ;).
Pozdrawiam
Tomasz
  • 0

#4 TKC

TKC
  • Modelarz
  • 303 postów
  • Age: 41
  • SkądWarszawa - Sadyba
  • Imię:Tomasz

Napisano 15 luty 2014 - 19:06

Ostatni tydzień nie był zbyt udany - musiałem ogłosić w mieszkaniu kwarantannę. :(
Jakieś <piiiiii...> zaatakowało cała rodzinkę... temperatura od 38 do 39.5C u wszystkich domowników ... do dziś nie bardzo mam siłę się ruszać... :wacko:
Z tego też powodu, w temacie Radiusa nic się nie działo...
Jednak dziś, w ramach rozruchu i dalszego siedzenia w mieszkaniu, postanowiłem troche podłubać, choć muszę przyznać bardzo ciężko szło - ledwo wkleiłem i obrobiłem krawędzie spływu z balsy, wykonałem z "bachy alu" stateczniki pionowe i okleiłem ster wysokości.
W zeszły weekend, zanim mnie rozłożyło, udało mi się jeszcze zalaminować pierwszy stopień KFM (szkło 25/m2) i wzmocnić natarcie paskiem 50-tki. 25-tka poszła zarówno od góry jak i dołu skrzydła. Na dole wywinąłem ją na całą wysokość kadłuba. Mam zamiar jeszcze zalaminować całą skrzynkę kadłuba jedną warstwą 50-tki, aby po pierwszych lądowaniach nie trzeba było remontować kadłuba - wszak latam na łące gdzie czasem trafiają się jakieś kretowiska, górki dołki itp.

Poniżej dwie fotki z postępu prac:



Pozdrawiam
Tomasz
  • 0

#5 jaciomp

jaciomp
  • Modelarz
  • 358 postów
  • SkądWarszawa
  • Imię:Bartek

Napisano 17 luty 2014 - 23:31

Straszna pokraka, ale lata fajnie :)
  • 0

#6 TKC

TKC
  • Modelarz
  • 303 postów
  • Age: 41
  • SkądWarszawa - Sadyba
  • Imię:Tomasz

Napisano 18 luty 2014 - 18:15

Straszna pokraka, ale lata fajnie :)


Miło, że mój wybór się komuś podoba :P ;) - model jest tak pokraczny i nietypowy, że aż przypadł mi do gustu - grunt to mieć odpowiedni gust ;) .

A skoro już się odzywam ;), to pozwolę sobie również dorzucić fotki z moich wczorajszych zmagań z nosem modelu .




Pozdrawiam
Tomasz
  • 0

#7 TKC

TKC
  • Modelarz
  • 303 postów
  • Age: 41
  • SkądWarszawa - Sadyba
  • Imię:Tomasz

Napisano 20 luty 2014 - 19:24

Popracowałem jeszcze trochę nad przejściem kołpak- kadłub wynik poniżej:



Pozdrawiam
Tomasz
  • 0

#8 TKC

TKC
  • Modelarz
  • 303 postów
  • Age: 41
  • SkądWarszawa - Sadyba
  • Imię:Tomasz

Napisano 03 listopad 2014 - 18:43

garść fotek po zmianie kolorystyki, montażu serw i otwarciu drogi powietrzu chłodzącemu kadłub:



- góra modelu






-dół modelu






-wylot powietrza chłodzącego wnętrze kadłuba (drugi jest umieszczony symetrycznie po lewej stronie)






- "kroplowa" osłona serwa wysokości + przeniesienie napędu






- serwa lotek + popychacze






cdn...



pozdrawiam

Tomasz
