Jacek Karolczak /JacekK/ Pfalz D III wersja 1000 mm SENIOR


  • Zaloguj się, aby dodać odpowiedź
13 odpowiedzi w tym temacie

#1 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 15 lipiec 2014 - 20:41

Witajcie. Skoro konkurs to trza startować :)



Dlaczego WWI ? Bo tylko takie latanie uznaje. WWII to dla mnie zbyt duża przypadkowość, a po drugie resurs mojego DVII



jest już zaawansowany...



Dlaczego Pfalz D III - to sylwetka jeszcze zgrabniejsza od oklepanego Albatrosa D III. I mnóstwo dostępnych malowań.



Teraz trochę historii za:



Pfalz D.III był pierwszą oryginalną konstrukcją zakładów Pfalz, która dotychczas produkowała głównie na licencji. Konstruktorem był Rudolf Gehringer.



Konstrukcja kadłuba półskorupowa, podobnie jak w przypadku Albatrosa, z ukośnie klejonych kilku warstw cienkiej sklejki układanej w formie i prasowanej na gorąco pod ciśnieniem. Uzyskiwano w ten sposób bardzo odporną na uszkodzenia konstrukcję, o doskonałej aerodynamice.



Płaty i stery o konstrukcji drewnianej, krytej płótnem. Lotki na górnym płacie. Zastrzały ze sklejki formowanej na prasie.



Napęd stanowiły silniki rzędowe Mercedes DIII a później mocniejszy DIIIa.



Wymiary:



rozpiętość 9,40 m



długość 6,95 m



Model przy rozpiętości 1 metra, będzie w skali prawie 1/10



Poniżej plany znalezione w internecie oraz prawdopodobny wzór malowania:











Teraz pozostaje czekać na paczuchę od Marka.


  • 0

#2 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 26 lipiec 2014 - 11:34

Paczuszka od Marka dotarła, czas więc zdradzić Wam jej zawartość:






Standardowo: kadłub, płaty, coroplast na stery, węgle, koła 81 mm oraz szablony do montażu płatów.



Do tego "serduszko" dla Pfalza:






ten dzwoneczek nie jest zwykłym dzwoneczkiem, jest dość spory... dla porównania z 2210N






Fotki węgli Wam daruję :)



Teraz czas zgromadzić resztę wyposażenia i można działać.


  • 0

#3 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 02 wrzesień 2014 - 21:10

To znowu ja :D



Na wstępie serdecznie przepraszam za opóźnienia w relacji, teraz się już poprawię. Mam nadzieję przylecieć do Andrychowa już Pfalzem...



Czekam jeszcze na kilka zawiasków i silnik, który jednak będzie inny. To wynik research`u jaki prowadzę. Ten dzwonek byłby odrobinę za słaby, odrobina często jednak zaważa na wyniku końcowym. Wolę mieć odrobinkę więcej "pod przepustnicą" i możliwość regulacji.



Na razie powstają stery, powiem od razu - tak, skorzystałem z moim zdaniem optymalnego rozwiązania Stefana jeśli chodzi o ster kierunku. Jesteśmy najlepszymi przyjaciółmi od ponad 30 lat i ciężko nie konsultować się razem :)









Do Pfalza dobrałem kołpaczek "bardzo pfalzowy" od Venus z firmy Techone.






Niedługo update. Pozdrawiam.






  • 0

#4 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 04 wrzesień 2014 - 20:06

Ciąg dalszy - trza zasuwać, jeśli ma latać w Andrychowie.



Dziś dotarło serducho dla Pfalza:






A tyle kadłuba brakuje:






Marku - następnym razem nie ucinaj please... Ja sam, ja sam :)






Zacząłem więc poprawiać, najpierw ściąłem na równo te rowy. Potem wyciąłem z epp brakujący plaster:









A tak to wygląda po obróbce:









Ciąg dalszy jutro...


  • 0

#5 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 07 wrzesień 2014 - 13:01

Hej,



nosek Pfalza zakończony. Trzeba się było narobić ale efekt chyba nienajgorszy:









Następnie prace przeniosły się w kierunku ogona - wkleiłem zrobione wcześniej usterzenie używając UHU Por. Tu trzeba się spieszyć, ale Por najlepiej trzyma Coroplast.






Następnie płaty - standard - połówki Poxipolem, następnie węgle - do górnego płata dałem płaskowniki spoza zestawu 0,5 x 3. Dolny z zestawowymi fi 1. Odciąłem lotki na górnym płacie i użyłem kołkowych zawiasów z HK. Następnie skalpelem wyciąłem sloty pod serwa. Są ustawione pionowo - grubość płata na to pozwala, a dostęp jest o wiele lepszy. Używam białych 9g serw z HK, są znacznie lepsze od HXT900 - zero luzów i lepsze wykonanie. Jeszcze żadne mi nie padło...









CDN...


  • 0

#6 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 16 wrzesień 2014 - 20:01

Witajcie po krótkiej przerwie. Starałem się jak mogłem, ale targi stomatologiczne w Poznaniu uniemożliwiły ukończenie maszyny na Andrychów.



Dość jednak narzekań. Mały fragment relacji jest nieudokumentowany, opowiem jednak dokładnie co jak powstało.



Kadłub połączyłem w całość przy użyciu UHU POR, uprzednio umieszczając tam serwa od kierunku i wysokości. Owinąłem je taśmą klejącą na wypadek jakiejś awarii - łatwiej je potem wydostać, bo klej trzyma taśmę a nie serwo. Po zamontowaniu serw pociągnąłem bowdeny do sterów.

Użyłem jedynie białego środka oraz drutu. Kilka razy wyklejały mi się zakończenia druciane, kiedy używałem całego bowdena ( pomarańcz, do środka białe i końcówki druciane) a masa jest dokładnie ta sama ( na metrowym odcinku jest 2,1 g różnicy)



Po zamocowaniu napędów sterów przykleiłem dolny płat w przewidziane miejsce. POR + CA.

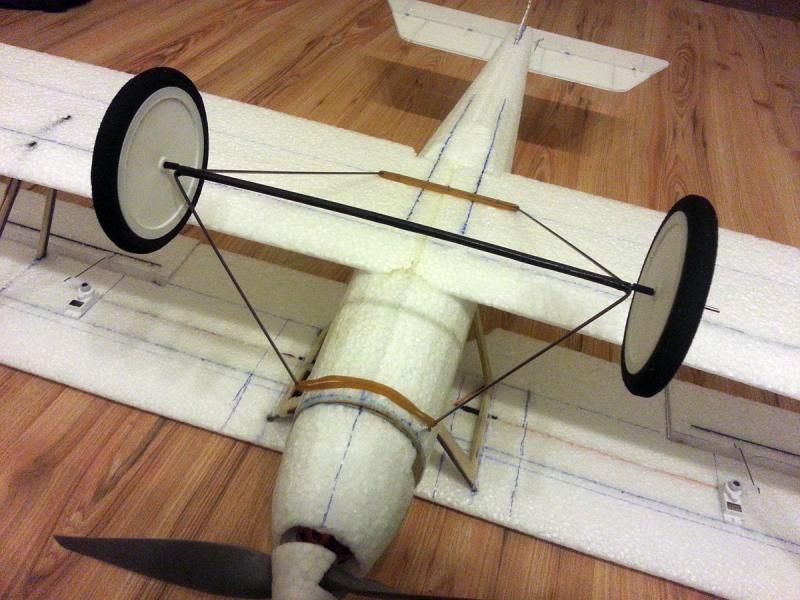

Następne było podwozie: klasycznie już chyba dwie rurki aluminiowe jako gniazda, oraz druciana konstrukcja mocowana recepturkami.









Podwozie zmontowane jest z dwóch trapezów, oraz prostej osi. Całość przed ostatecznym zagięciem jest połączone termokurczką.

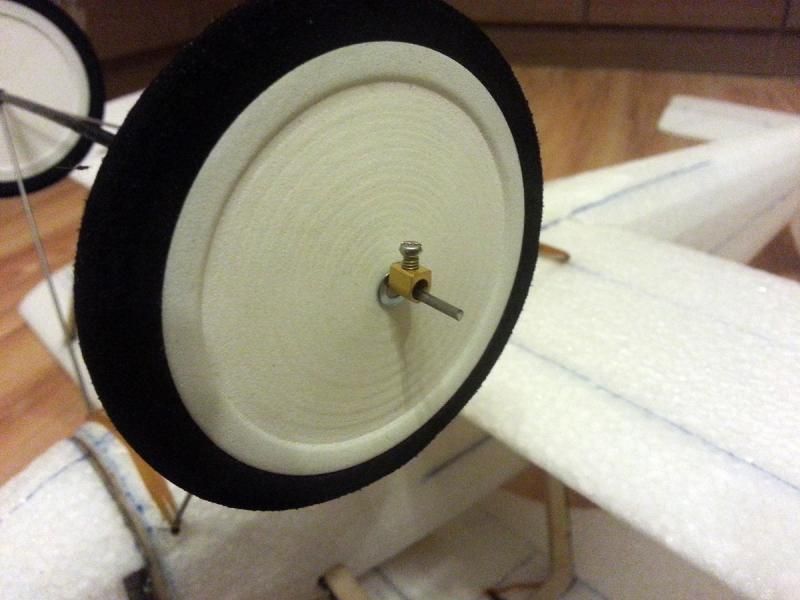

Koła to znak czasu: drukowane na drukarce - nabyte w Warcie Bolesławieckiej. Ważą tyle co nic.  Zamocowane kawałkiem kostki elektrycznej.

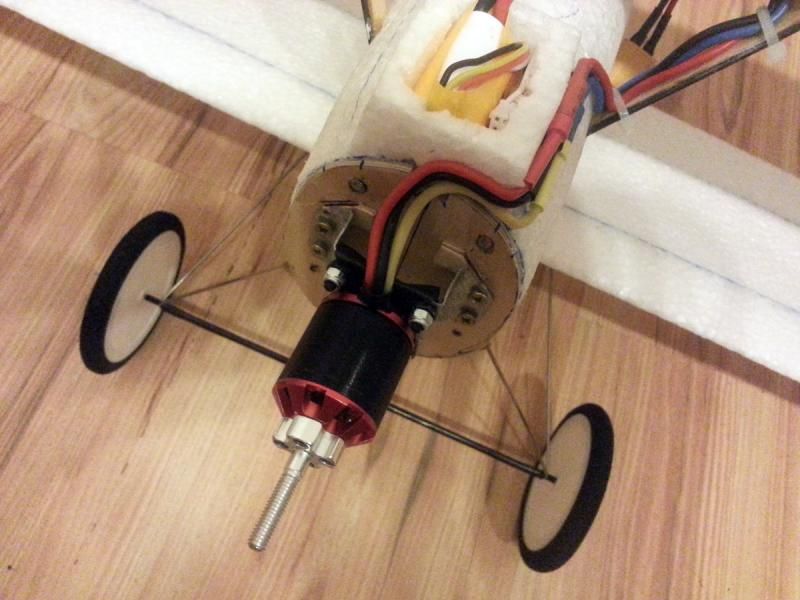

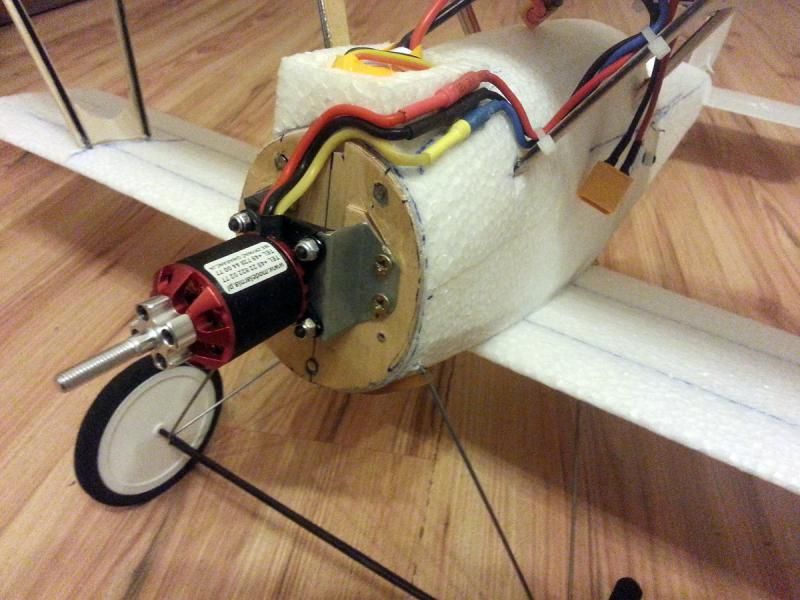

Teraz coś o silniku - Ray Pelikana 880kV. Do tego śmigło 11 x 5,5 APC. Z blaszki stalowej wykonałem łoże i przykręciłem do wręgi silnikowej. Plan początkowo zakładał ułożenie za łożem regulatora, jednak nijak nie chciał tam dać się upchnąć wraz z kablami. Wylądował więc pod płatem - w miejscu gdzie standardowo była chłodnica oleju.








Za wręgą pionowo wylądował pakiet.



Nadeszła najgorsza chwila dla każdego budowniczego dwupłata: montaż górnego płata. To krytyczny moment - może zamienić super zapowiadający się samolot w nielota, kapryśnego goblina. Cenną pomoc stanowią kształtki styrodurowe, jakie Marek dodaje do zestawu. Jedna uwaga - użyłbym nieco grubszego ( 10mm) styroduru - byłoby stabilniej.

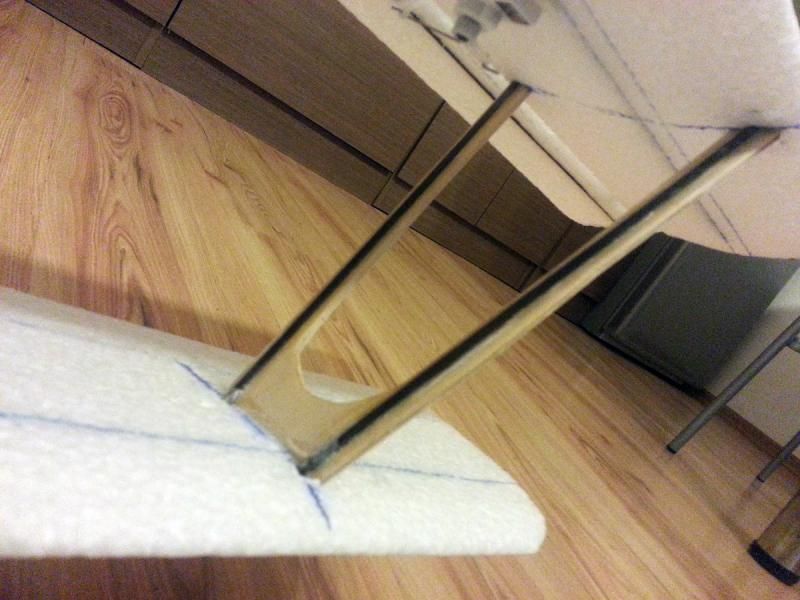

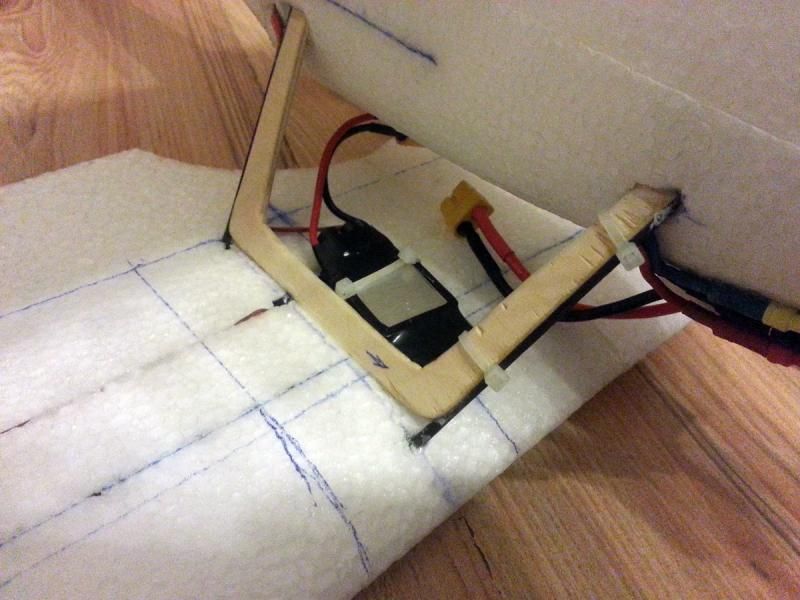

Zastrzały w Pfalzu to jego bardzo charakterystyczna cecha: były łukowate, cięte ze sklejki jesionowej. Starałem się odwzorować ten kształt:

dawcą materiału stał się segregator, znanej szwedzkiej firmy meblarskiej, kupiony na wyprzedaży za 5 zeta.



Jako, że sklejka bywa jednak krucha, wzmocniłem ją węglem. Było karkołomnie, jednak się udało :D

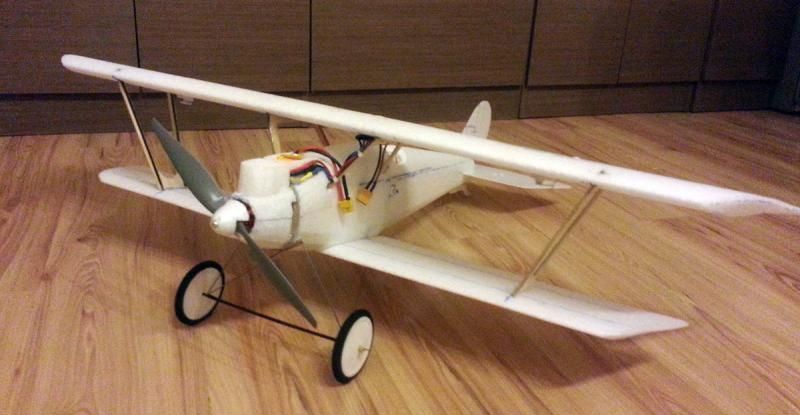

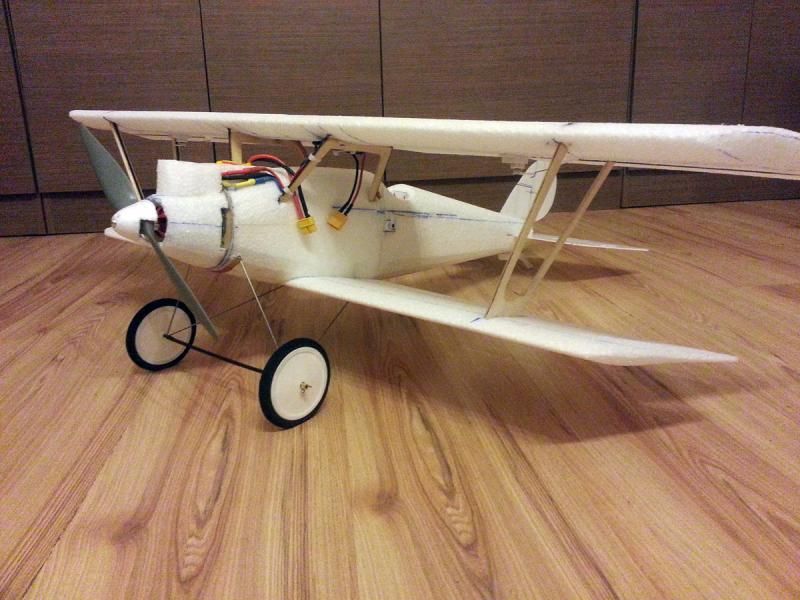

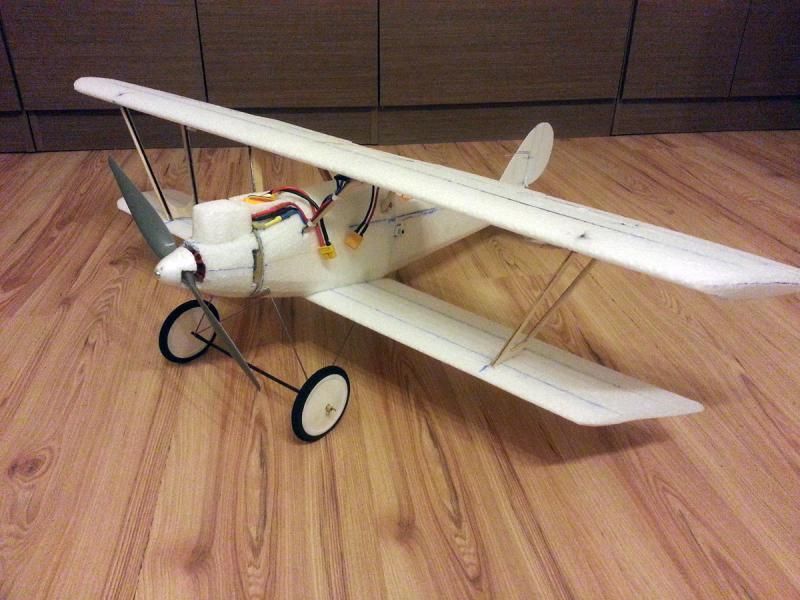

Jak widzicie model jest gotowy do lotu. Na razie ma ustawione dość ostre wychylenia, ma być agresywnie :P



Ciąg dalszy to moje ukochane malowanie :D


  • 0

#7 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 17 wrzesień 2014 - 19:23

No i po oblocie!!! Białaskiem co prawda, ale stwierdziłem, że jak będzie źle latał to dostanie proste malowanko :)



Niestety :)   lata przezaje...ście!!!  Najlepsze WWI ESA ever jakie przyszło mi pilotować. Zwrotny, ostry, rasowy myśliwiec. No i ta sylwetka w locie, przy niej Albatrosy wyglądają jak wieloryby :)



Start z ręki kolegi i ZERO kliknięć trymerami - powierzchnie sterowe na zero i latamy :D



Jednak śmigło 11 x 5,5 to troszkę za dużo dla tego silnika - 23 A !!! Znaczy silnik zniesie spokojnie, ale słabo widzę 7 minut. Na śmigle 10 x 5 jest perfect - idealny balans między prędkością i ciągiem i 15,8 A statycznego, czyli koło 14 A w locie.



Podczas oblotu wiało z 12-15 m/s i w przeciwieństwie do Fokkera D.VII nie robi większego wrażenia na Pfalz`u. Żadnych kwargli, stawania dęba i przepadania. Da się go spowolnić do prawie zera i lekko macha końcówkami sygnalizując przeciągnięcie. Ideał :)



Sorry za te peany - jednak znacie to uczucie kiedy budowę wieńczy super latający model :P



Filmik:


  • 0

#8 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 05 październik 2014 - 18:31

Witajcie po krótkiej przerwie. Dziś galeria końcowa. Pozostanie już tylko walka...



Model otrzymał finałowo malowanie inne niż zapowiadałem - jest to malowanie z Jasta 30, pilot nieznany.



Malowanie srebrnego na srebrnym jest bardzo trudne i mój postshading żeber widać ale nie w pełnym słońcu, dlatego daję też foto w cieniu hangaru :)



Niech obrazy mówią same za siebie:






























  • 0

#9 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 27 listopad 2014 - 18:00

Witajcie- aby wszystkim wymaganiom stało się zadość:




  • 0

#10 Trenerek

Trenerek
  • Modelarz
  • 53 postów
  • Age: 58
  • SkądŁódź
  • Imię:Darek

Napisano 27 listopad 2014 - 21:57

Bardzo, bardzo ładnie panie Jacku. Tylko za wysoka jakość taśmy, wtedy takich nie było, trochę rys, zacinające się klatki  i sam miód, Oglądałem z przyjemnością, a nogi same maszerowały. Gratulacje, wielkie.


  • 0

#11 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 28 listopad 2014 - 08:55

No właśnie windowsowy programik nie umie takich rzeczy - bo chciałem :)   panie Darku ;)


  • 0

#12 arkozi

arkozi
  • Modelarz
  • 228 postów
  • Age: 29
  • SkądSierpc
  • Imię:Arek

Napisano 01 kwiecień 2015 - 20:39

Gdzie można nabyć takiego pilota? :D


  • 0

#13 Emhyrion

Emhyrion
  • Modelarz
  • 2182 postów
  • Age: 47
  • SkądWarszawa
  • Imię:Paweł

Napisano 01 kwiecień 2015 - 22:20

w sklepie z figurkami do Warhammera :)


  • 0

#14 JacekK

JacekK
  • Modelarz
  • 847 postów
  • Age: 41
  • SkądŁódź
  • Imię:Jacek

Napisano 05 kwiecień 2015 - 07:39

Nieee, pilot to australopitek z takiego zestawu dla dzieci. Wiesz, młoteczkiem wyłaniany z gipsu. Rzecz jasna nie miał przestrzeni międzyżebrowych i kolor raczej żółtawy ale od czego jest się modelarzem :)


  • 0
