Budowa motoszybowca 160cm

szybowiec motoszybowiec szybowiec z napędem rc modele samoloty zdalniie sterowane

  • Zaloguj się, aby dodać odpowiedź
15 odpowiedzi w tym temacie

#1 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 07 listopad 2014 - 20:26

Witam zacząłem budowe modelu Motoszybowca według własnego pomysłu. Skrzydło będzie konstrukcujne o rozpiętości 190cm+końcówki.
-Kadłub z balsy 4mm(boki) i 3mm(spód) całość będzie laminowana
-Stery basa 4mm wzmocnienie:listewki sosnowe zawiasy z tkaniny wklejane na wikol niestety nie mam zdjęcia

kupiłem do niego wyposarzenie:
-kołpak : http://www.modele.sk...otwor-3-mm.html
-silnik : http://www.modele.sk...BL-9001200.html
-łopatki : http://abc-rc.pl/p/6...-akcesoria.html
-serwa : TG9e i hextronik (ster wysokości)
-regulator :Hobbyking 30a
-pakiet : dualsky 3s 1300mah 35c

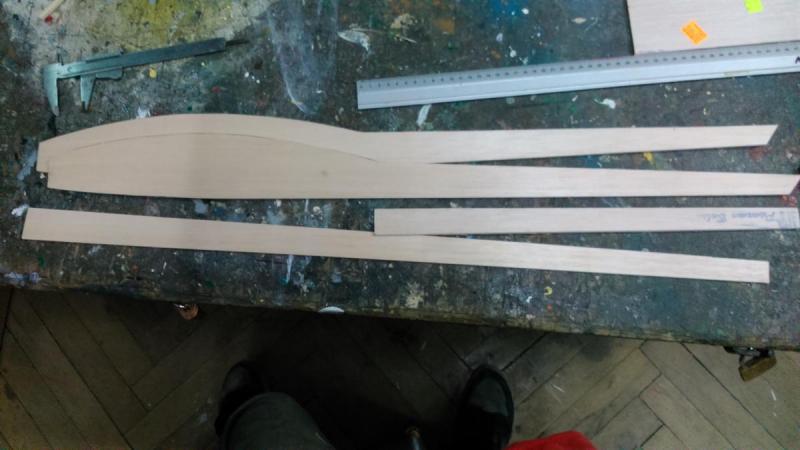

Poniżej zdjęcia z początku budowy:

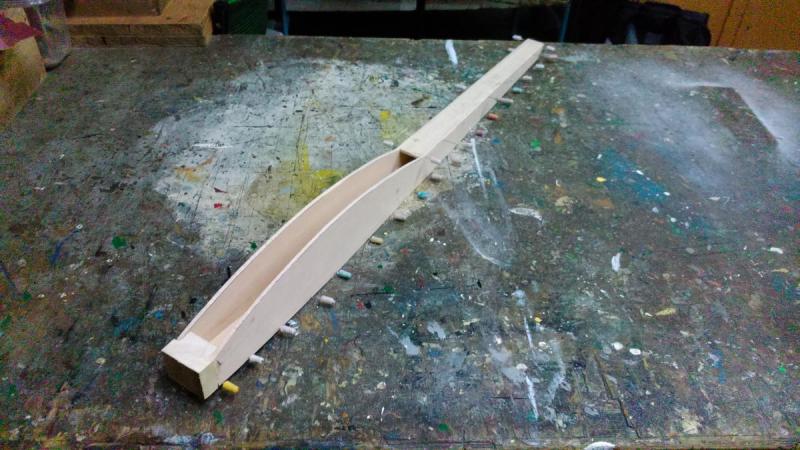

Po sklejeniu:

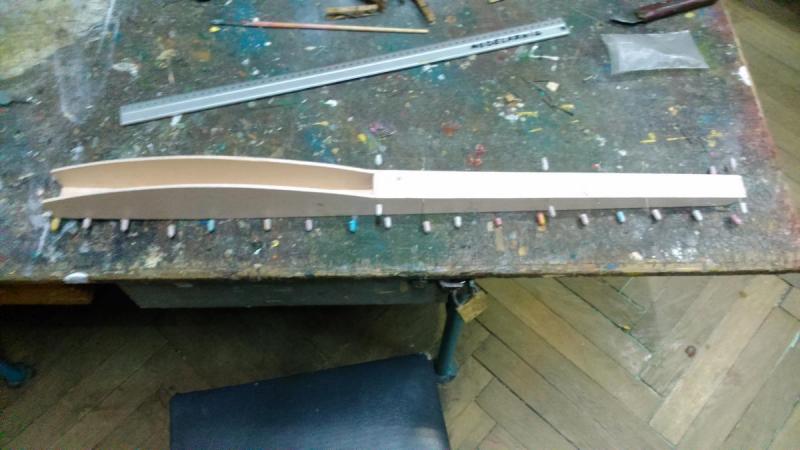

tutaj z wklejonym czóbkiem który później został wycięty

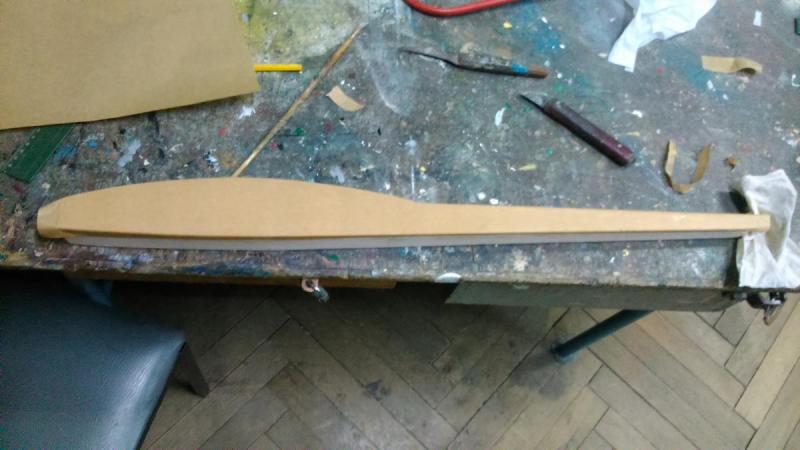

tutaj częściowo oklejony papierem




Za niedługo zacznie się budowa narazie mam złamaną nogę i nie chodzę na modelarnię ;)

Załączone miniatury

  • DSC_0140.jpg

  • 0

#2 EnzO_CK

EnzO_CK
  • Modelarz
  • 12 postów
  • Age: 23
  • GG:
  • SkądKielce
  • Imię:Dariusz

Napisano 12 listopad 2014 - 20:23

Witam również tutaj i obserwuje :)


  • 0

#3 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 14 listopad 2014 - 12:22

Dostałem właśnie silnik kołpak i łopatki. Ale prace nadal stoją.

Załączone miniatury

  • DSC_0167.jpg

  • 0

#4 stema

stema
  • Modelarz
  • 1397 postów
  • Age: 69
  • SkądWarszawa
  • Imię:Stefan

Napisano 14 listopad 2014 - 18:18

Buduj w domu.

Przez tyle wolnych tygodni to cały model zbudujesz.


  • 0

#5 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 14 listopad 2014 - 20:16

Model został w modelarni dlatego wstrzymam się i tam go skończe.


  • 0

#6 GośćJerzy Markiton_*

GośćJerzy Markiton_*
  • Guests

Napisano 14 listopad 2014 - 23:20

Ten kołpak z łopatkami będzie ważył tyle co silnik. Może łopatki o grubości w jarzmie 6mm, ośce 2mm i jakiś tańszy plastikowy kołpak - będą wyraźnie lżejsze ? Przyjrzyj się w ABC RC. Ale łopatki chińskie - odradzam ! Powodzenia !

- Jurek


  • 0

#7 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 15 listopad 2014 - 11:33

Silnik Kołpak i łopatki mam już u siebie :) prace nadal stoją w przerwie wyskrobałem alule ;)


  • 0

#8 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 08 styczeń 2015 - 08:13

Wróciłem na modelarnię i prace ruszyły. Zdążyłem okleić kadłub,zamontiwać silnik i przykleić usterzenie poziome.W najbliższym czasie bede budował skrzydło.



  • 0

#9 GośćJerzy Markiton_*

GośćJerzy Markiton_*
  • Guests

Napisano 08 styczeń 2015 - 21:26

Czemu służy ten krzyżak na silniku ? Laminujesz papierem ? Na planie masz zaznaczone jakby wzmocnienie sklejkowe przodu kadłuba a w sklejonym kadłubie tego nie widzę. Zrezygnowaliście ?

- Jurek


  • 0

#10 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 15 styczeń 2015 - 08:39

Krzyżak to mocowanie silnika co do wzmocnień dopiero teraz zacząłem je robić.Będzie laminowany do ogona. Poniżej wstawiam zdjęcia z budowy.Skrzydło ze zdjęć nie jest moje rozpiętosc tego skrzydła to 150cm. Moje będzie miało 190cm

Załączone miniatury

  • DSC_0012.jpg
  • DSC_0018.jpg
  • DSC_0020.jpg
  • DSC_0019.jpg
  • DSC_0011.jpg

  • 0

#11 GośćJerzy Markiton_*

GośćJerzy Markiton_*
  • Guests

Napisano 15 styczeń 2015 - 09:44

Nie zrozumieliśmy się. Po co krzyżak jeśli można silnik przykręcić bezpośrednio do wręgi ?

- Jurek


  • 0

#12 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 15 styczeń 2015 - 16:14

Silnik przyszedł z łożem w zestawie. Według mnie ośka silnika znajdowałaby się  bardzo blisko śrób i mogłyby się łatwo wyrwać. A dodatkowo z łoża można szybko wyjąć silnik.


  • 0

#13 magilla

magilla
  • Modelarz
  • 419 postów
  • Age: 31
  • SkądKraków / Jasło
  • Imię:Mateusz

Napisano 15 styczeń 2015 - 17:45

Kamil Jerzy ma racje nie potrzebnie używasz przy tym silniku krzyżaka. Takie silniczki przykręca się bezpośrednio do wręgi tylko Ty zrobiłeś sobie za duży utwór w tej wrędze na ośkę i teraz już silnika tam nie dokręcisz... W tej wrędze będzie Ci ciężko zrobić otwory wentylacyjne a przydało by się aby minimalnie wpadało tam jakies powietrze.


  • 0

#14 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 15 styczeń 2015 - 18:07

Teraz już zostanie na krzyżaku.W przykrywce silnika jest dzióra przez którą wpadać będzie powietrze a przegroda przy silniku jest niższa i ponacinana.


  • 0

#15 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 29 styczeń 2015 - 08:24

A więc tak :
Rozpiętość : 190cm+końcówki
Profil:S3021
Skrzydło będzie trapezowe lecz przesunięte bardziej na spływ. W ostatnim czasie zdążyłem wyciąć część żeberek z balsy 1,5mm i zrobić wzorniki poniżej zdjęcia.

Załączone miniatury

  • DSC_0034.jpg

  • 0

#16 Kamil2000

Kamil2000
  • Modelarz
  • 25 postów
  • Age: 17
  • SkądKielce
  • Imię:Kamil

Napisano 17 luty 2015 - 12:46

Prace nad kadłubem skończone. Zacząłem robić skrzydło środek skrzydła z żeberek 2 mm o długości 70cm i szerokości 17,5cm już skończony. Za tydzień będe robił uszy o długosci 63 cm. Całe skrzydło będzie miało 196cm plus końcówki (jakieś 10cm. Ostatnio dostałem nową apkę JR propo pcm 9x więc będzie czym latać :) Poniżej zdjęcia




Załączone miniatury

  • IMG_20150214_164007.jpg

  • 0
