Łódź latająca X-28 Osprey - model wg własnego projektu

łódź latająca

  • Zaloguj się, aby dodać odpowiedź
96 odpowiedzi w tym temacie

#1 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 13 styczeń 2015 - 15:26

Witam,

Kilka miesięcy temu postanowiłem zbudować nowy model. Model łodzi latającej. Wybór padł na jednomiejscową łódź latającą o nazwie "Osprey". Samolotem tym była też zainteresowana US NAVY, która nadała mu symbol X-28. Wywiad z konstruktorem panem Georgem Pereira i prezentację samolotu w locie można zobaczyć na Youtube. W locie wygląda jak model. Na wodzie też wygląda jak model - widać np. efekt działania momentu odśmigłowego, który powoduje zanurzenie prawego skrzydła.




Ponieważ akwen wodny, do którego mam najbliżej i na którym najczęściej latam, do wielkich nie należy, model też postanowiłem zbudować nieduży. Gdybym mieszkał jakieś 500 km na północ, pewnie przyjąłbym inne założenia.

A jakie to założenia przyjąłem:

- rozpiętość 1500mm
- masa 2500g
- silnik Evolution 46 NX Aero - akurat taki leżał w szufladzie
- konstrukcja balsowa
- pokrycie Koverall i papier japoński.

Skoro założenia zostały sformułowane, przystąpiłem do rysowania planu modelu. Plan powstał i nie pozostało nic innego jak rozpocząć budowę. Ponieważ wszystkie elementy miałem narysowane wektorowo, postanowiłem wyjątkowo większość z nich dać do wycięcia laserem. Aktualny stan budowy przestawiam na załączonym zdjęciu. W trakcie budowy trochę zdjęć zrobiłem i postaram się sukcesywnie je obrabiać i prezentować co i jak wykonałem.

Tak więc:

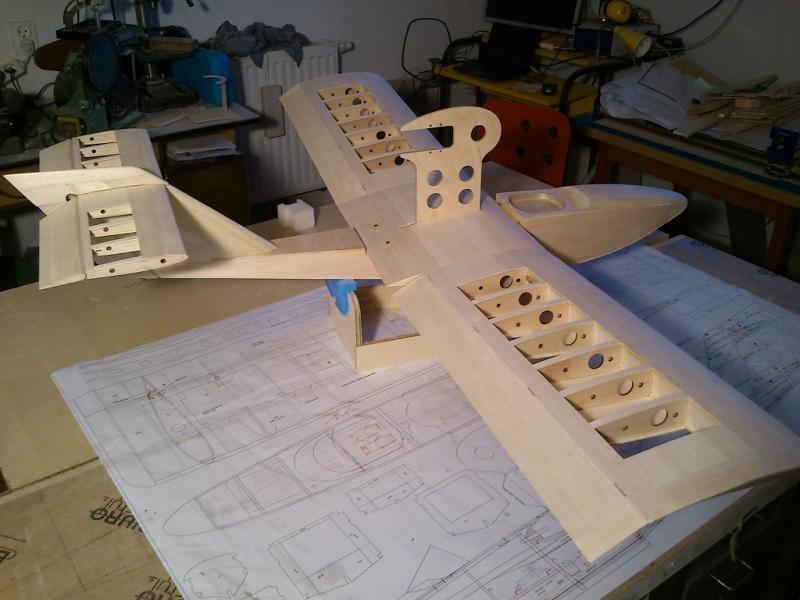

Aktualny stan budowy wygląda mniej więcej tak:

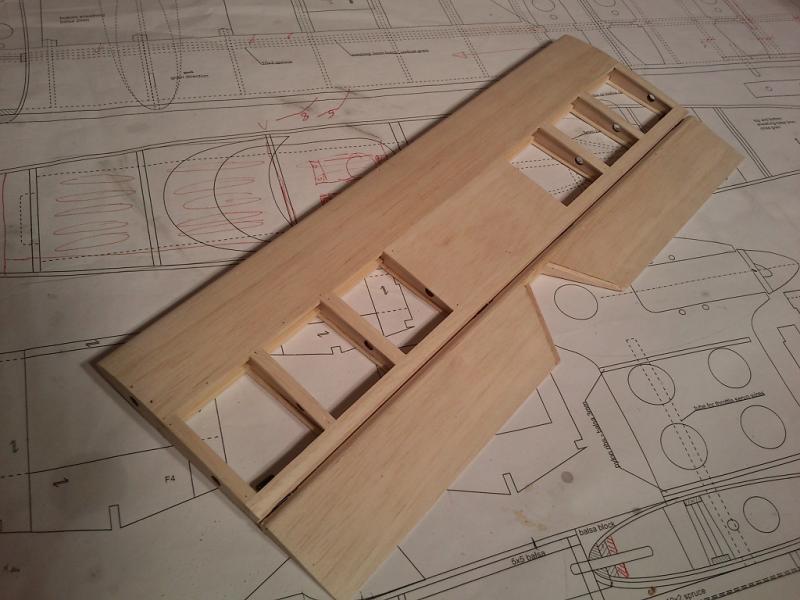

Budowę zacząłem od statecznika poziomego, który prezentuje się tak:




Na początek pokażę też jaką metodą wykonałem pływaki podskrzydłowe:

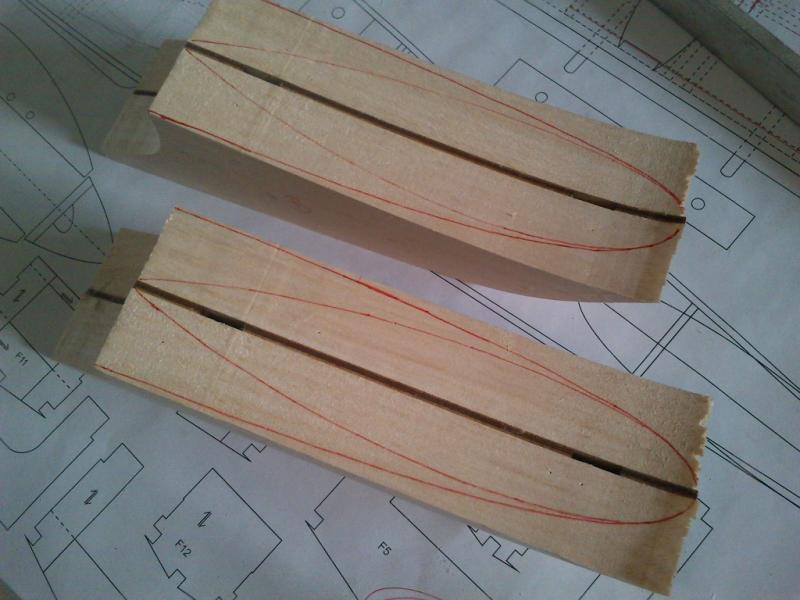

Najpierw skleiłem dwa wstępnie wycięte, balsowe boki z centralną, sklejkową wręgą i zaznaczyłem kształt pływaka:

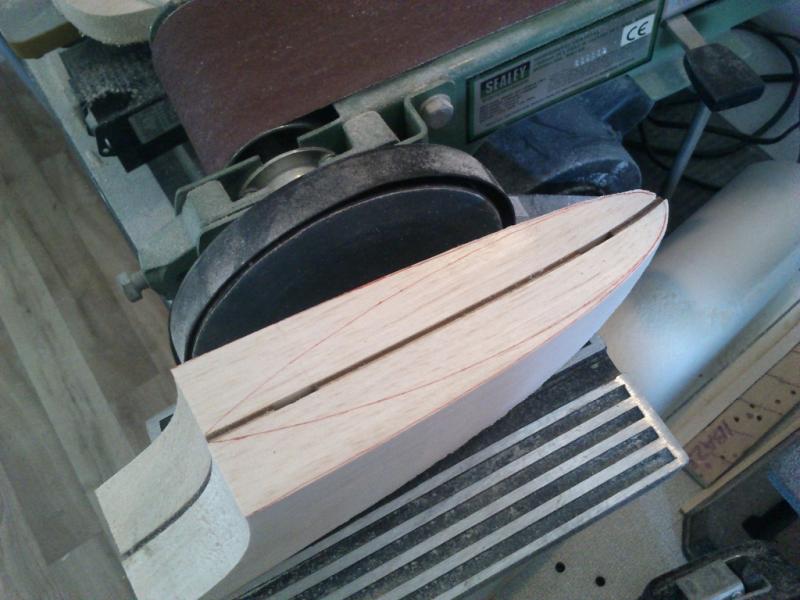

Obróbka wstępna:

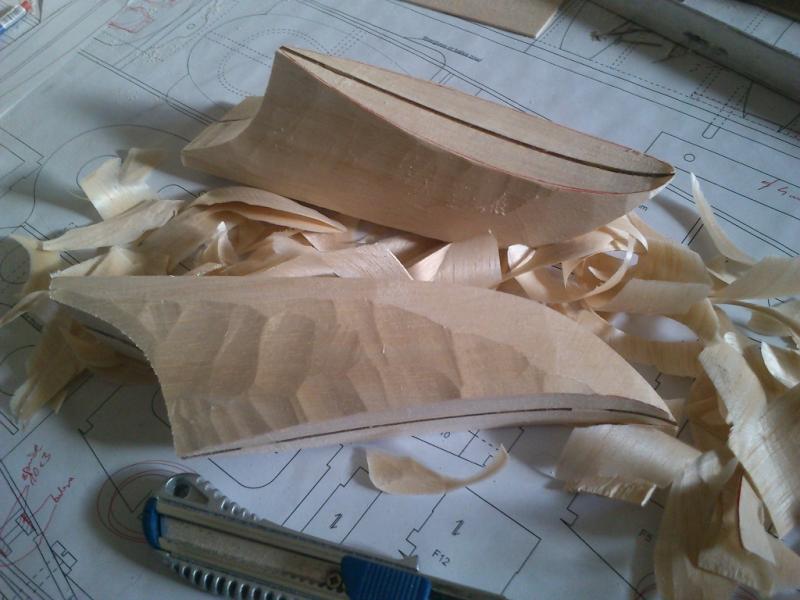

Struganie nożykiem:

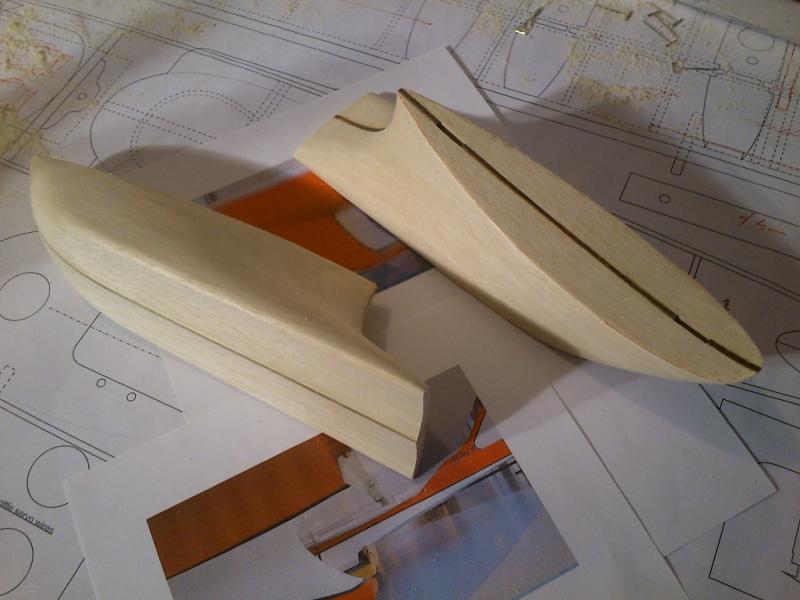

I po oszlifowaniu papierem ściernym:

  • 0

#2 mirolek

mirolek
  • Modelarz
  • 1809 postów
  • Age: 51
  • SkądKraków
  • Imię:Mirek

Napisano 14 styczeń 2015 - 10:50

Nareszcie ukrywany w pracowni projekt ujrzał dzienne światło :-)

Miałem okazję na pewnym etapie budowy podglądnąć ten model i naprawdę robi wrażenie zarówno wielkością jak i perfekcją wykonania.

To właściwie makieta wiernie budowana na podstawie starych planów i wielu zdjęć oryginału. Świetnie się prezentuje :)



Czekam na więcej zdjęć z budowy i rysunek planowanego wykończenia. Czy to będzie malowanie jakie pokazałeś na filmie?



ms


  • 0

#3 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 14 styczeń 2015 - 11:35

Dzięki Mirku, cieszę się, że Ci się podoba. Ale z tą wiernością nie przesadzajmy. To ma być makieta w trzecim stopniu podobieństwa wg. Schiera (w locie, z daleka ma wyglądać jak prawdziwy, a z bliska niekoniecznie), do latania na co dzień. I tak też model buduję.



A wielkość ... hm, dla mnie to mały model ;-)







Malowanie jak na filmie, albo raczej jak na zdjęciach, które znalazłem - pomarańczowo - biało - czarny.







Kilka kolejnych zdjęć z budowy:



Tu jeszcze statecznik poziomy, żeberka pozycjonowane na Wing-Jigu:








Centropłat i skrzydła też na Wing-Jigu:








Kesony na centropłacie i skrzydłach:











Listwa na natarciu lotki. Lotka nie może być zwichrowana więc należy zaaplikować odpowiednie obciążenie:








No i wszystkie części: dwa skrzydła, centropłat, lotki







  • 0

#4 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 15 styczeń 2015 - 12:01

Kadłub:



Podłużnice przyklejone do boków kadłuba, a boki do wręg:








Dno łodzi z deski balsowej o słojach poprzecznych - gdzie takie sprzedają? ;-)














Wyposażenie będzie umieszczone na wyciąganej półce w nosie modelu:





  • 0

#5 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 15 styczeń 2015 - 21:32

Statecznik pionowy



Żebra przyklejone do deski środkowej. Wklejony też bowden:








Keson sklejony z balsy 1,5mm wyginam przed przyklejeniem:








I przyklejam:








Teraz można statecznik przykleić do kadłuba i uzupełnić balsą. Potem będzie odcięty, żeby w zaznaczonym miejscu wkleić statecznik poziomy:











  • 0

#6 majula7

majula7
  • Modelarz
  • 597 postów
  • Age: 40
  • SkądŚwidnik
  • Imię:Patryk

Napisano 16 styczeń 2015 - 08:35

widze dosc istotny blad na zdjeciach. kadlub przed redanem powinien byc plaski. Bedziesz mial problem z oderwaniem sie z wody
  • 0

#7 orzeł

orzeł
  • Modelarz
  • 13 postów
  • Age: 36
  • SkądLeżajsk
  • Imię:Bogusław

Napisano 16 styczeń 2015 - 10:28

Dlaczego? Ja w swojej łodzi mam bardzo podobny kadłub i nie mam problemów.


  • 0

#8 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 16 styczeń 2015 - 13:51

Nie wiem czy na zdjęciach jest jakiś błąd, ale w konstrukcji modelu go nie ma. Ważne jest aby krawędź redanu, jak i inne krawędzie spodniej części modelu były ostre - wtedy model nie będzie przysysany do wody. A klinowy kształt dna łodzi jest lepszy ze względu na stateczność podczas pływania. Podczas lądowania (wodowania), też się lepiej sprawdza.



Jeżeli dla tego modelu będzie jakiś problem z oderwaniem od wody, to wynikający z kąta pochylenia (skłonu) i umiejscowienia silnika. Pchające śmigło na wieżyczce generuje pewne niedogodności.


  • 0

#9 majula7

majula7
  • Modelarz
  • 597 postów
  • Age: 40
  • SkądŚwidnik
  • Imię:Patryk

Napisano 16 styczeń 2015 - 14:55

a ja mam inne doswiadczenia. model z takim uksztaltowaniem przed redanem nie wystartowal ani jeden. dopiero zmiana ksztaltu pomogla
  • 0

#10 mirolek

mirolek
  • Modelarz
  • 1809 postów
  • Age: 51
  • SkądKraków
  • Imię:Mirek

Napisano 16 styczeń 2015 - 19:07

Pierwsze słyszę, że łodzie latające startują tylko takie co mają płaskie dno :wacko:

To jakiś absurd bo chyba nie żart.

Większość łodzi latających (jak sama nazwa wskazuje) ma kadłub w kształcie łodzi a nie płaskie dno w stylu pontonu :P dlatego dobrze pływają i równie dobrze startują oraz miękko i bez podskoków lądują. Moja Catalina startuje z wody bez problemu a zaręczam, że nie ma płaskiego dna podobnie jak oryginał.



ms


  • 0

#11 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 16 styczeń 2015 - 23:32

Kształtowanie dziobu



Góra z naklejonymi deskami balsowymi, przeszlifowana, żeby uzyskać płaską powierzchnię:








Przygotowana gruba decha:








Naklejona i przyciśnięta specjalnymi, modelarskimi przyciskami:








Zaznaczony profil, który ma mieć przód kadłuba:








Po wyszlifowaniu:








Przyklejony blok balsy na nosie:








i ukształtowany nos:





  • 0

#12 majula7

majula7
  • Modelarz
  • 597 postów
  • Age: 40
  • SkądŚwidnik
  • Imię:Patryk

Napisano 25 styczeń 2015 - 20:03

a ja rowniez mowie to z doswiadczenia ze jest klopot ze startem gdy przed redanem nie ma plaskiej powierzchni slizgowej. no chyba ze ma sie tzw potege mocy w silniku
a ja rowniez mowie to z doswiadczenia ze jest klopot ze startem gdy przed redanem nie ma plaskiej powierzchni slizgowej. no chyba ze ma sie tzw potege mocy w silniku
  • 0

#13 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 26 styczeń 2015 - 12:27

No nie wiem czy potrzebna jest aż taka "potęga mocy". Mój inny model łodzi latającej z dnem o kształcie "V": ciąg ok 3,2 kg, masa ok. 5kg (czyli stosunek ciągu do masy 3/5):











Pożyjemy zobaczymy.







----------------------------------------





Prace powoli postępują. Teraz pracuję nad wieżą:





Załączone miniatury

  • X28_34.jpg
  • X28_35.jpg
  • X28_36.jpg

  • 0

#14 young

young
  • Modelarz
  • 1277 postów
  • Age: 52
  • SkądPruszków
  • Imię:Mariusz

Napisano 26 styczeń 2015 - 13:12

Wojtku pięknie to wykonujesz, podziwiam dokładność.


  • 0

#15 awot

awot
  • Modelarz
  • 176 postów
  • Age: 48
  • SkądToruń
  • Imię:Rafał

Napisano 26 styczeń 2015 - 13:42

Piękna modelarska robota. Nic tylko patrzeć i uczyć się.



Rafał.


  • 0

#16 Tomek

Tomek
  • Modelarz
  • 1784 postów
  • Age: 46
  • SkądPuławy/Paryż
  • Imię:Tomek

Napisano 26 styczeń 2015 - 15:42

Czyściutko, jak po Ludwiku :)


  • 0

#17 Jacek2103

Jacek2103
  • Modelarz
  • 13 postów
  • Age: 57
  • SkądGdańsk
  • Imię:Jacek

Napisano 26 styczeń 2015 - 17:34

Wojtku pięknie to wykonujesz, podziwiam dokładność.

Bo to jest dokładność CNC... ;-)

Świetne modelarstwo; szkoda, że młodsza młodzież ;-) nie ma chęci na taką zabawę.


  • 0

#18 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 27 styczeń 2015 - 17:48

Młodsza młodzież też czasami coś robi. Do naszej modelarni uczęszcza kilkunastu chłopaków, którzy ostro strugają i szlifują. Może coś z nich kiedyś będzie ...







Przymierzam silnik. Serwo gazu już znalazło miejsce - przykręcone do aluminiowego kątownika, bukowe klocki służą tylko za nakrętki. Zbiornik po drugiej stronie. Dorobiłem też balsowe klocki w przejściu kadłuba w skrzydło. Wieża jeszcze nie przyklejona, najpierw chcę ją okleić i przypasować owiewkę - robi się powoli.



Silnik będzie niestety wystawał z owiewki, tłumik też jest ogromny (w porównaniu z oryginalnymi rureczkami wydechowymi). No cóż, najlepiej wyglądałby tu czterosuwowy bokser o pojemności maks. 10cm3, ale jakoś dziwnie nie mam takiego w szufladzie.







Załączone miniatury

  • X28_37.jpg
  • X28_38.jpg

  • 0

#19 mirolek

mirolek
  • Modelarz
  • 1809 postów
  • Age: 51
  • SkądKraków
  • Imię:Mirek

Napisano 28 styczeń 2015 - 09:36

Czy to szczęśliwe rozwiązanie lokowania zbiornika po drugiej stronie pylonu - nie boisz sie problemu z podawaniem paliwa ?

Os gaźnika jest w poziomie wylotu ze zbiornika ale wężyk w takim ułożeniu będzie bardzo długi.

Przy wykonaniu oprofilowania zbiornika pojawi się chyba pokaźny "garb" na pylonie ;)



ms


  • 0

#20 Callab

Callab
  • Modelarz
  • 669 postów
  • Age: 48
  • SkądKraków
  • Imię:Wojtek

Napisano 28 styczeń 2015 - 12:11

Wbrew pozorom nie będzie bardzo długi ten wężyk. Jeszcze nie zrobiłem otworu, przez który go przeprowadzę więc dokładnie nie widać, ale moim zdaniem taka długość przewodu paliwowego jest jeszcze dopuszczalna.



Wymiar gondoli i owiewki niestety jest kompromisem. Gdybym budował ją zgodnie ze skalą, to zbiornik byłby praktycznie cały na wierzchu, albo by był tak mały, że wystarczałby na trzy minuty lotu. Chcę go ukryć więc niestety musiałem powiększyć wymiar tego elementu. W każdym razie szerokość zostanie taka jak wynika ze skali, natomiast długość i wysokość musiałem powiększyć. Myślę, że mimo to będzie dobrze wyglądać.


  • 0
