Curtiss Hawk 75


  • Zaloguj się, aby dodać odpowiedź
14 odpowiedzi w tym temacie

#1 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 21 luty 2017 - 19:33

Długo dojrzewałem żeby zrobić model mojego ulubionego myśliwca IIWŚ, ale wreszcie powstaje.
Rozpiętość: 60cm
Masa startowa: 170-180g

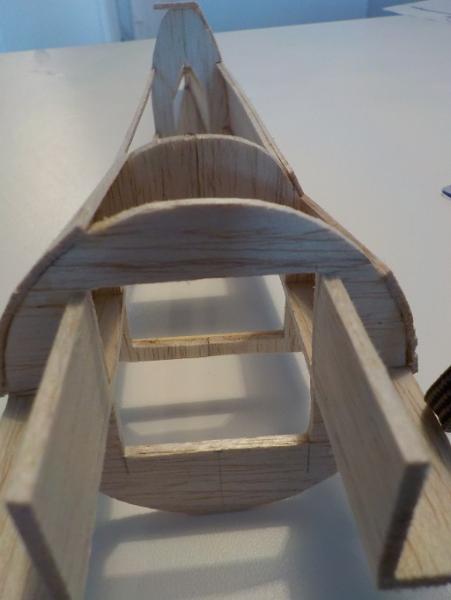

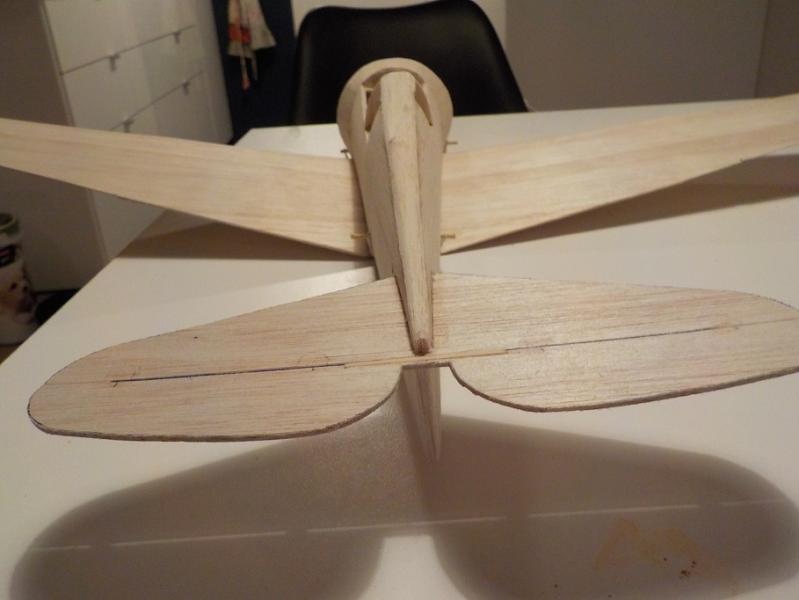

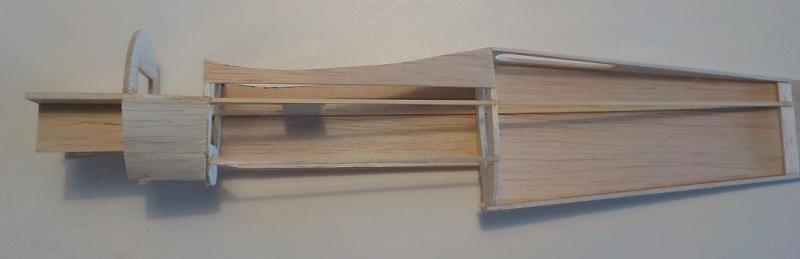

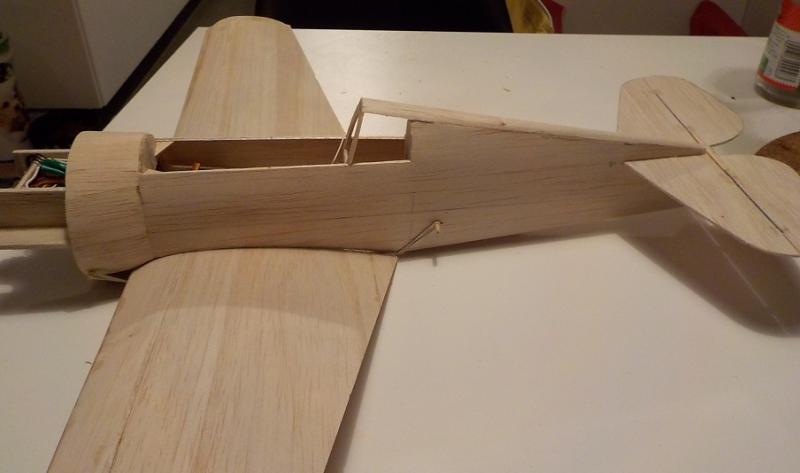

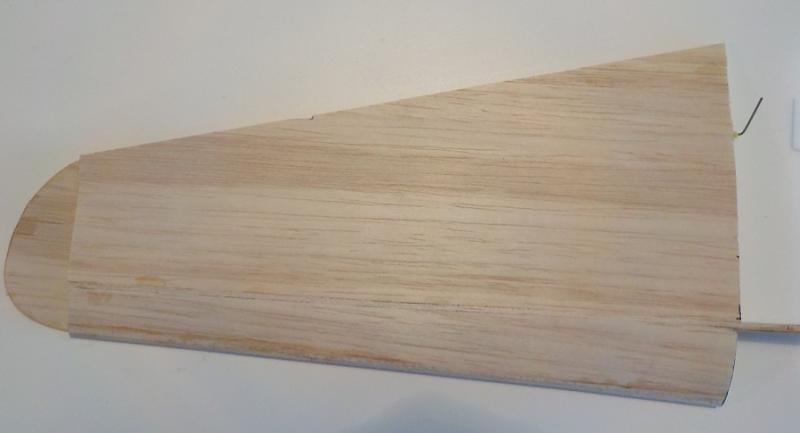

Konstrukcja głównie balsa 2mm, poszycie balsa 1mm

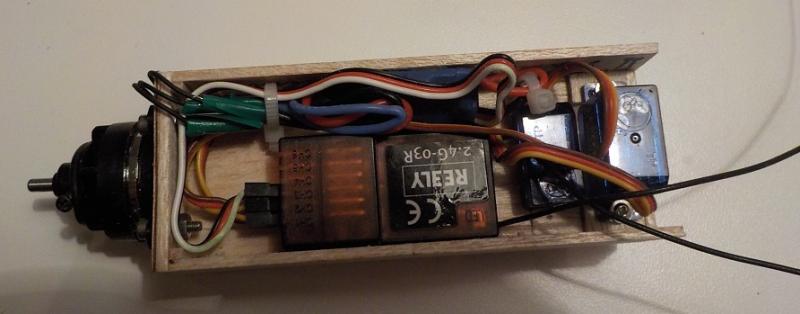

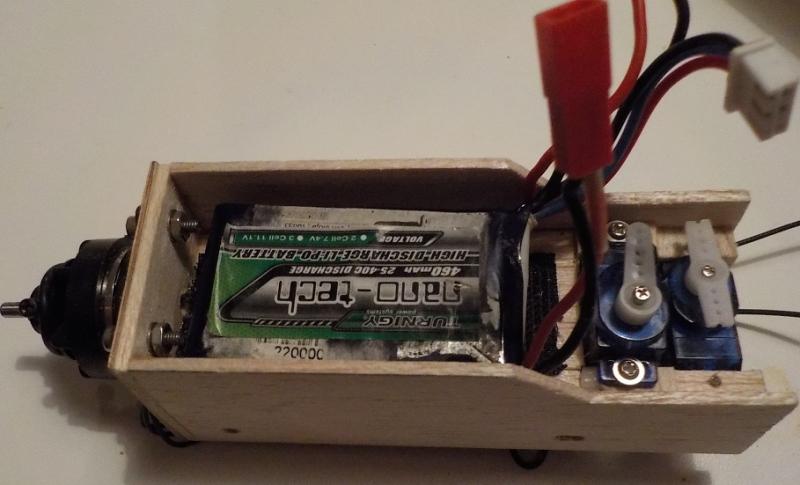

Zintegorwany moduł wyposażenia:
silnik 16g
serwa 5g
ESC 10A
bateria 450mAh
  • 0

#2 Atomizer

Atomizer
  • Modelarz
  • 564 postów
  • Age: 37
  • SkądOlszewki
  • Imię:Michał

Napisano 22 luty 2017 - 08:56

Super!!! To niedługo zmierzy się z moim P-40 rozpiętość 80cm


  • 0

#3 PiotrEryk

PiotrEryk
  • Modelarz
  • 185 postów
  • Age: 43
  • SkądZgłobice
  • Imię:Piotr

Napisano 26 luty 2017 - 10:09

Fajnie wygląda, widzę, że zespół napędowo sterujący wymienny. Ten pakiet wygląda jak po pożarze. Dałbym jakąś piankową przekładkę między pakiet a śrubki mocowania silnika. Z tym silnikiem będzie wymiatał, mam go w dwa razy cięższym górnopłacie i daje radę.

Pozdrawiam


  • 0

#4 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 26 luty 2017 - 16:41

Pakiet jest ok, odkleiłem tylko nalepkę i przykleiłem po drugiej stronie, dlatego tak wygląda.
Masz gdzieś linka do tego górnopłata?
  • 0

#5 PiotrEryk

PiotrEryk
  • Modelarz
  • 185 postów
  • Age: 43
  • SkądZgłobice
  • Imię:Piotr

Napisano 26 luty 2017 - 21:10

To Old Fogey, z depronu. Są zdjęcia, tu na forum, i filmiki, ale z pierwszych oblotów, więc latanie spokojne ale silniczek się sprawdza.


  • 0

#6 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 04 marzec 2017 - 20:26

Częściowo oklejony
  • 0

#7 Tabul

Tabul
  • Modelarz
  • 146 postów
  • SkądKatowice
  • Imię:Tadeusz

Napisano 05 marzec 2017 - 16:49

Piotrze , fajny modelik, ale z czego zrobiona jest ta osłona silnika...butelka? i czym ją umocowałeś do kadłuba?


  • 0

#8 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 05 marzec 2017 - 18:15

Tak, butelka, przymocowana na razie nie jest tylko wepchnięta na wcisk, ale będzie na małe wkręty.
  • 0

#9 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 17 marzec 2017 - 08:18

Dużo ruszyłem, ale sporo drobiazgów jeszcze do zrobienia.
Masa widzę już że w 170g się nie zmieści, bliżej 190 będzie.

  • 0

#10 mayster8405

mayster8405
  • Modelarz
  • 671 postów
  • Age: 68
  • SkądDąbrowa Górnicza
  • Imię:Henryk

Napisano 19 marzec 2017 - 11:50

Piotrze, czy budujesz z tych planów!?

Załączony plik  Curtiss Hawk 75 16in John Morrill.pdf   241,18 KB   88 Ilość pobrań

 plany są oczywiście  do powiększenia, ale widzę różnice okolic kabiny/ przedłużenie oszklenia na boku./


  • 0

#11 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 19 marzec 2017 - 15:51

nie, nigdy nie buduję z planów, tylko na podstawie rzutów.
  • 0

#12 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 09 kwiecień 2017 - 13:05

Dziś oblot.
Masa do lotu - 188g.
Dobra wiadomość: lata. Ostatnie spośród trzech lądowań było nawet planowane. Strat - oprócz złamanego śmigła - brak.
Zła wiadomość: lata kiepsko. Wychylenia lotek zbyt małe, steru wysokości - zbyt duże, środek ciężkości stanowczo za bardzo do przodu.
Odbędzie się teraz regulacja modelu a później kolejna próba.
  • 0

#13 Atomizer

Atomizer
  • Modelarz
  • 564 postów
  • Age: 37
  • SkądOlszewki
  • Imię:Michał

Napisano 10 kwiecień 2017 - 07:34

Ha... a pierwsze dwa lądowania???


  • 0

#14 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 23 kwiecień 2017 - 10:10

Wygląd w stanie lotnym ale bez oznaczeń, atrapy silnika, itp.










  • 1

#15 jethrotull

jethrotull
  • Modelarz
  • 419 postów
  • Age: 36
  • SkądPoznań
  • Imię:Piotr

Napisano 02 styczeń 2018 - 12:30

Zrezygnowałem z wymiennego modułu elektroniki bo nie bardzo było jak ustawić wymagany skłon silnika. Po tej zmianie lata bardzo ładnie chociaż niezbyt szybko na śmigle 6x3, pewnie śmigło 5.5x4 by było idealne. Wymaga jeszcze nieznacznego dalszego powiększenia skłonu silnika albo domiksowania odrobiny steru wysokości do przepustnicy.

Niestety lot był bardzo krótki gdyż nie wziąłem rękawiczek i mi ręce szybko zmarzły, filmiku z lotów więc na razie nie ma.
