RELACJA MX2 2200mm, budowa pierwszego modelu konstrukcyjnego


  • Zaloguj się, aby dodać odpowiedź
558 odpowiedzi w tym temacie

#21 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 21 maj 2017 - 20:20

Teoretycznie kadłub zmontowany, zostało kilka drobiazgów ale potrzebne są listewki.

Chciałem się zabrać za stateczniki i stery ale też sa potrzebne listewki.

Czy listewki o odpowiednich wymiarach ciąć ze zwykłej deski? , bo mam sosnowe deski od roku leżą w garażu.


  • 0

#22 Graffi_25

Graffi_25
  • Modelarz
  • 25 postów
  • Age: 38
  • SkądŁuków
  • Imię:Marcin

Napisano 22 maj 2017 - 11:44

Tnij tylko wybieraj te z prostym i gęstym słojem, najlepiej z oflisu bo mają gęsto słoje.


  • 0

#23 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 22 maj 2017 - 19:26

Ok.

Właśnie za chwilę idę ciąć tą deskę.

Ale mam pytanie, od pierwszej do piątej wręgi tak troszkę wyżej niż połowa wysokości wręgi jest wycięty rowek w każdej z tych wręg , po obu stronach kadłuba

Rowek wycięty we wręgach ma wielkość około 3x3mm (nie mierzyłem ) i myślę że tędy powinny biec jakieś podłużnice przyklejone do boków kadłuba.

Czy dobrze myślę? i czy takie podłużnice powinny być z drzewa? czy z węgla? ( o ile to w ogóle tam po bokach kadłuba mają biec podłużnice) :) , bo jak mówiłem na początku doświadczenie mam żadne i muszę się dużo domyślać, a jak już nic nie mogę wymyślić do dzwonię do autora modelu i zawracam głowę nawet przy niedzieli :)

"Co do garba , znalazły się szablony, tak że jak kolega go wytnie to będzie wycięty przez kolegę, jak nie zechce sobie głowy zawracać , wytnę go ze styropianu sam , mając szablony nie będzie kłopotu" :)


  • 0

#24 kszczech

kszczech
  • Modelarz
  • 85 postów
  • Age: 53
  • SkądParczew
  • Imię:Krzych

Napisano 23 maj 2017 - 18:03

Te wycięcia we wręgach są pod listewkę sosnową 3x3.

Potrzebujesz jeszcze wyciąć  co najmniej 7 listewek sosnowych 10x3 i 5 listewek 5x3.



Model gotowy do lotu waży około 6500 do 6700 g z silnikiem DLE 55E.



Jak masz pytania to pisz, dzwoń.


  • 0

#25 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 24 maj 2017 - 21:11

Dziś zorganizowałem sobie prosty blat na stół.

Odwiedziłem znajomego który robi pomniki i dał mi płytę lastryko  czy jak tam się to nazywa o wymiarach 30x160 cm, granitu nie chciał dać :) , ale to lastryko też jest gładkie śliskie i przede wszystkim proste, więc mam super płaską płaszczyznę na której będę sklejał model.

Rozebrałem też całkowicie kadłub, fotografując rozbieranie, mam 18 zdjęć.

I nie wiem czy opublikować zdjęcia w temacie? czy dać w pliku do pobrania?

Jutro skleję na żywicę elementy które składają się z dwu warstw sklejki.

I teoretycznie mogę zacząć sklejać kadłub


  • 0

#26 Viper

Viper
  • Modelarz
  • 1287 postów
  • Age: 48
  • SkądW-wa
  • Imię:Marcin

Napisano 24 maj 2017 - 21:21

Dawaj fotki, jak szaleć to szaleć. Pełną relację proszę :)


  • 0

#27 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 25 maj 2017 - 13:43






















































Na czwartym zdjęciu od końca jest brak jednego elementu.

Powinno być tam wzmocnienie, ale złożyłem kadłub bez tego i miałem pamiętać aby podczas rozbierania i fotografowania umieścić to na swoim miejscu.

Jak widać zapomniałem.

Zrobiłem strzałkę gdzie to ma być a wieczorem dodam zdjęcie jak ta część wygląda.


  • 0

#28 Piotrek_SGM

Piotrek_SGM
  • Modelarz
  • 313 postów
  • Age: 39
  • SkądSiedlce
  • Imię:Piotrek

Napisano 25 maj 2017 - 13:47

Super super, prosimy o więcej ;)


  • 0

#29 Viper

Viper
  • Modelarz
  • 1287 postów
  • Age: 48
  • SkądW-wa
  • Imię:Marcin

Napisano 25 maj 2017 - 16:02

No i fajnie, krok po kroku :)


  • 0

#30 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 25 maj 2017 - 20:06

Brakujący element :) .

Idzie to na wręgę wskazaną strzałką na czwartym zdjęciu od końca.



  • 0

#31 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 28 maj 2017 - 19:40

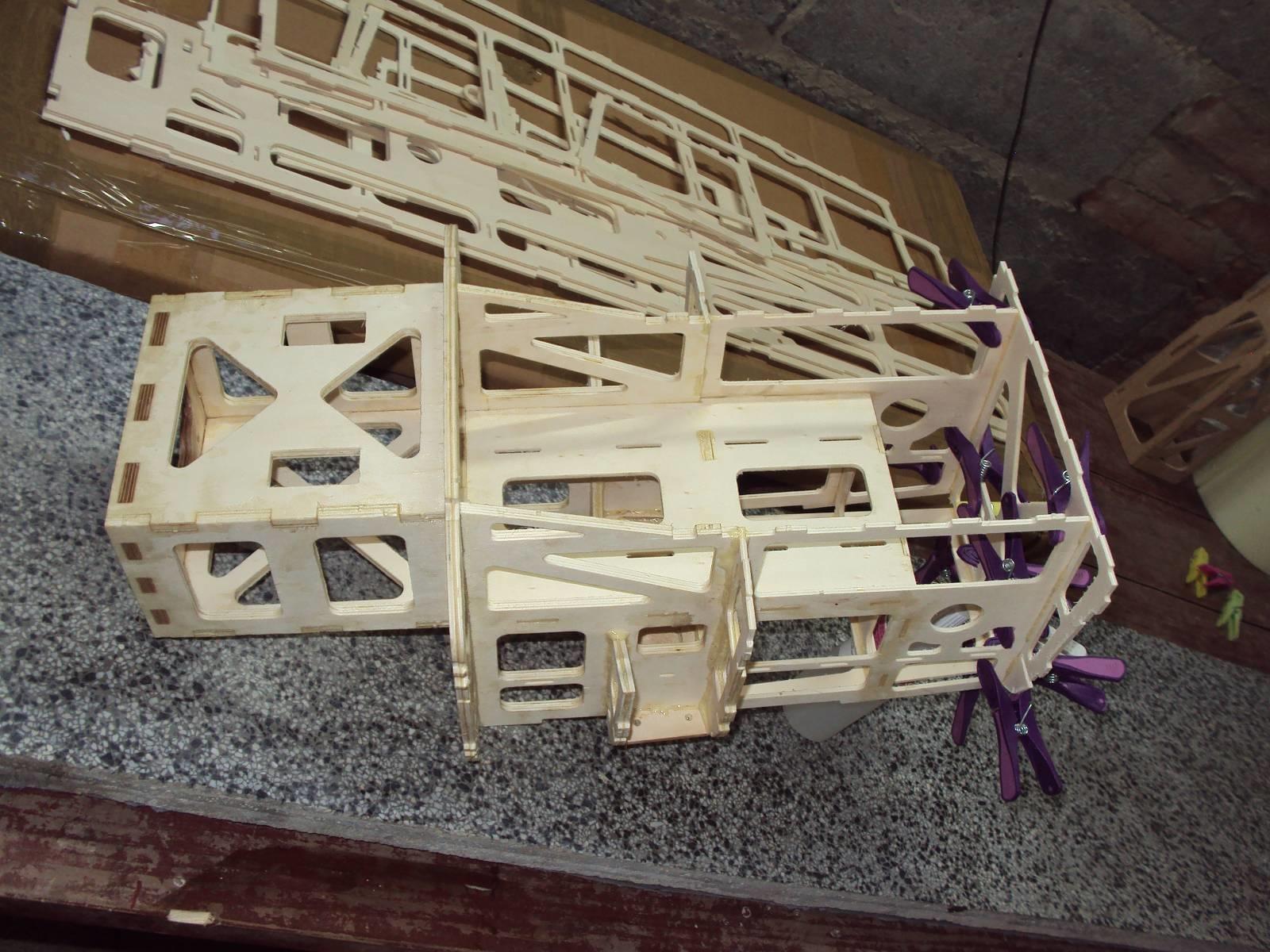

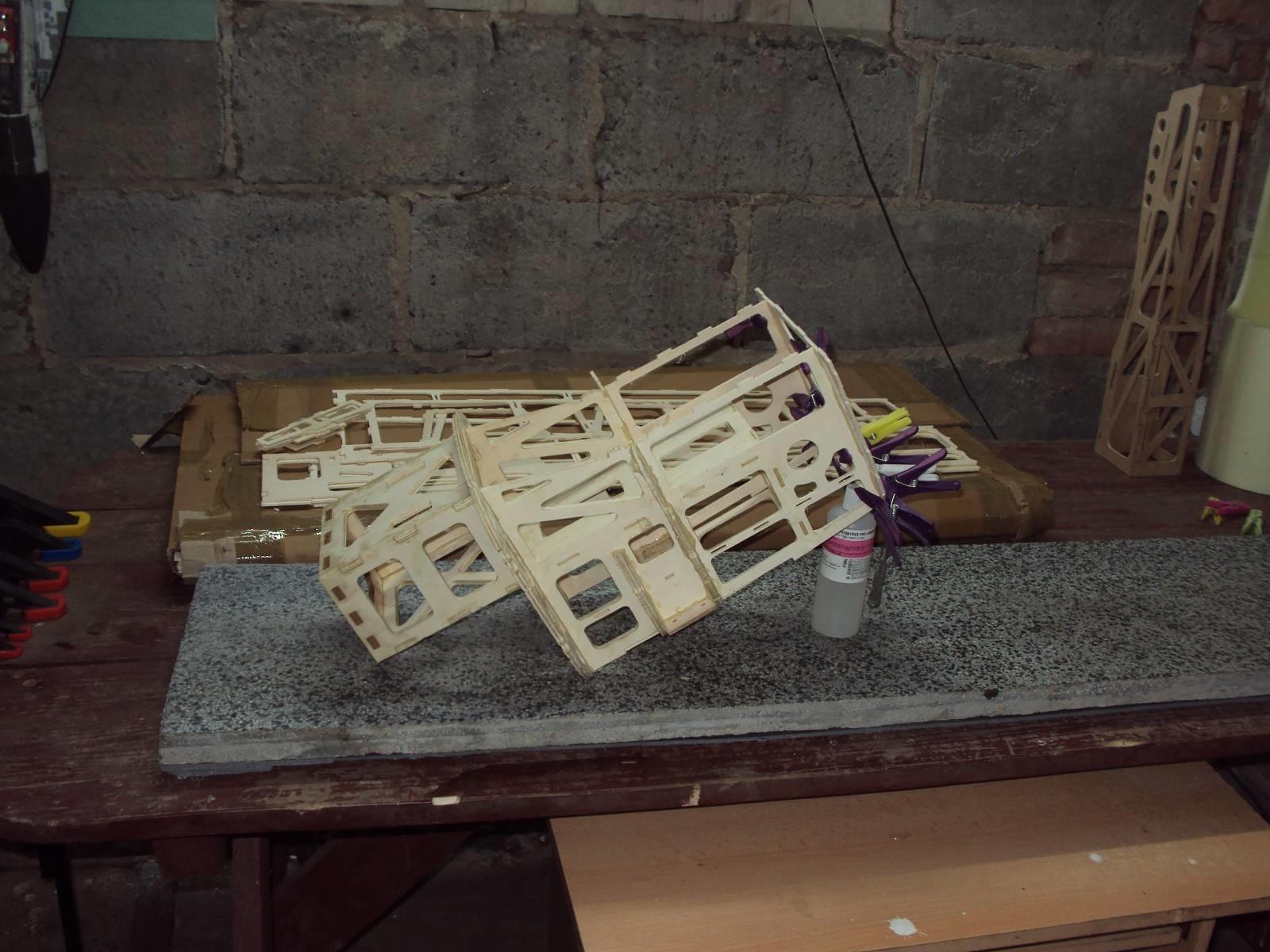

Zacząłem sklejać model :) .

Nie obyło się bez potknięć , bo sugestia była taka aby domek silnika był sklejony na żywicę.

Nie wiedziałem ile mam czasu na sklejenie , bo nic nie kleiłem żywicą L285.

Obiło mi się o uszy że stygnie w godzinę, na szczęście nie jest to prawdą, walczyłem z kadłubem z 2 godziny i żywica była płynna.

Na żywicę mam sklejony domek silnika , pierwszą wręgę bo składa się z dwu warstw, no i boki domku silnika które też są z dwu warstw sklejki i za pierwszą wręgą są dość dużymi elementami , które to nie dość że i tak mi się słabo mieściły w pierwszej wrędze to pomyślałem że jak je skleję na żywicę i tak to wystygnie to nie złożę tego w ogóle, bo elementy przestana się wyginać, a aby to złożyć potrzeba aby części się wyginały.

Więc walczyłem wczoraj z 2 godziny aż to posklejałem , a z pośpiechu i tak zapomniałem wkleić jednej wręgi, na szczęście dziś dało sie ją wkleić.

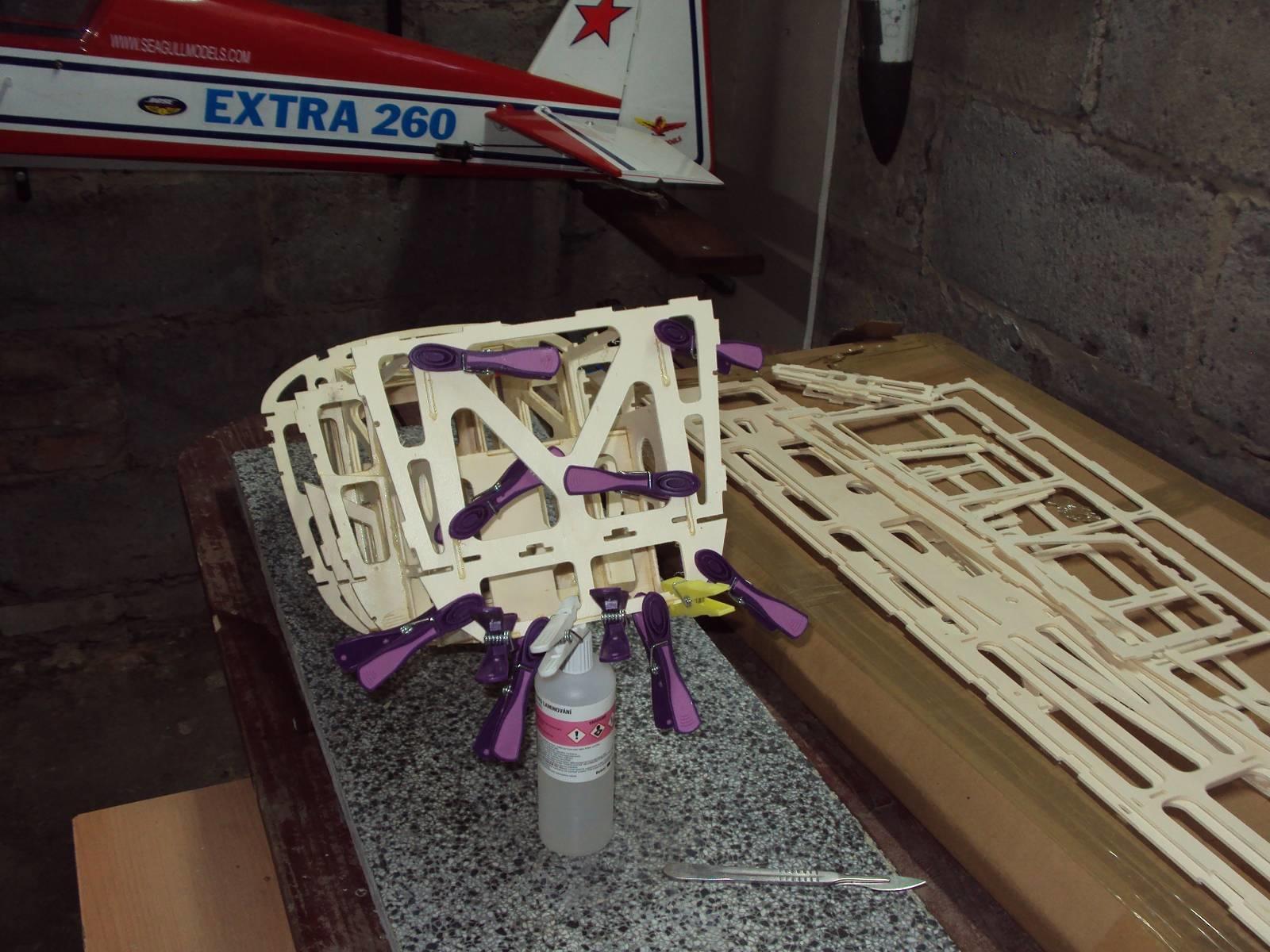

Dziś też troszkę posklejałem , wręgi itp, teraz kleje już na soudal 66a , i teraz mam już czas, od czasu do czasu wpadam do swojej nowej modelarni , smaruję i przyklejam jeden czy dwa elementy i sobie schną :)

Ogólnie sporo kleiłem soudalem , ale tutaj z tymi wręgami sporo czasu mi schodzi klej zaczyna pęcznieć, elementy jeszcze nie złożone , ja się spieszę , model upaprany, więc spoiny wizualnie d.... nie urywają, ale teraz juz nie mam do sklejania dwuwarstwowych części więc mam więcej czasu a i montaż idzie szybko i sprawnie więc i estetyka sklejanych powierzchnie się poprawi.

Zabawa jest fajna, robota przyjemna, dużym ułatwieniem jest złożenie na sucho kadłuba po czym rozłożenie go.

Tyle modelu zdołałem ulepić









  • 0

#32 M.Ch.

M.Ch.
  • Modelarz
  • 750 postów
  • Age: 37
  • SkądWarszawa
  • Imię:Michał

Napisano 28 maj 2017 - 20:30

Witaj,



niezłe puzzle!



Jak masz jeszcze możliwość to dołóż płytkę laminatową jako wzmocnienie mocowania podwozia - to genialnie pomaga niwelować skutki gorszych lądowań.


  • 0

#33 Viper

Viper
  • Modelarz
  • 1287 postów
  • Age: 48
  • SkądW-wa
  • Imię:Marcin

Napisano 28 maj 2017 - 20:32

Ja powycinałem elementy tworzące domek i jego przedłużenie wraz z odpowiednimi wręgami i oszlifowałem papierem ściernym. Piękna robota w porównaniu z wycinankami laserem, gdzie czasem trzeba sporo poczyścić, tu idzie migiem. Złożyłem też na sucho wycięte elementy, pasują pierwszorzędnie, bardzo przyjemna zabawa, po czym rozłożyłem i czekają na sklejenie zdwojonych elementów, ale to już w miarę czasu w tygodniu. Zastanawiałem się nad odchudzaniem domku silnika, gdyż zamierzam wsadzić elektryka, ale ze wstępnych symulacji wyszło, że uzyskam może z 30-45g co przy ogólnej wadze modelu (6500-6700g) jest niewielką ilością, a dwa że silniki, które rozpatruję do napędzania modelu są prawie połowę lżejsze (+/- 870-990g wobec 1700g DLE55, pod który była projektowana wręga silnikowa) i wolę w związku z tym przodu nie odchudzać, aby nie było kłopotów z wyważeniem.



A tak w ogóle, to może zmień nazwę wątku na MX-2, czy coś podobnego :)


  • 0

#34 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 29 maj 2017 - 08:25

Witaj,



niezłe puzzle!



Jak masz jeszcze możliwość to dołóż płytkę laminatową jako wzmocnienie mocowania podwozia - to genialnie pomaga niwelować skutki gorszych lądowań.

Mocowanie podwozia jest z dwu warstw sklejki 4mm, czyli razem ma grubość 8mm, i to nie jest jakaś tam sklejka tylko jest to sklejka modelarska która ma sporo warstw (nie liczyłem ile) , z takiej samej sklejki jest wycięta wręga silnikowa, wydaje mi sie ze to wystarczy.



Co do zmiany nazwy tematu chętnie bym to zrobił ale nie za bardzo wiem jak , coś nie widzę opcji edytowania tytułu tematu.

Marcin pewnie zauważyłeś ale nadmienię że, boki wręgi silnikowej nie są takie same bo od razu jest zaprojektowany skłon i wykłon, i te boki troszkę się różnią od siebie


  • 0

#35 M.Ch.

M.Ch.
  • Modelarz
  • 750 postów
  • Age: 37
  • SkądWarszawa
  • Imię:Michał

Napisano 29 maj 2017 - 10:32

Ok.



Co do zmiany tematu. Wchodzisz na swój temat - wypierasz "edytuj" a później "użyj pełnego edytora" i możesz zmienić temat na bardziej chwytny.


  • 0

#36 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 29 maj 2017 - 11:20

Dzięki Michał, udało się :)

Temat zmieniony ale czy na chwytliwy?


  • 0

#37 Viper

Viper
  • Modelarz
  • 1287 postów
  • Age: 48
  • SkądW-wa
  • Imię:Marcin

Napisano 29 maj 2017 - 12:38

Eee tam, chwytliwy, czy nie , po prostu skoro zacząłeś relację, to jest to relacja i tyle, więc nazwa odpowiadająca temu co się w wątku dzieje.

Co do geometrii domku, to dobrze że o tym piszesz, ja to wychwyciłem, ale może komuś się ta informacja przyda. Dla uzupełnienia, spozycjonowanie półeczki (zwróconej w prawo) uniemożliwia błędne dołączenie boczków, gdyż się różnią długością. Jeśli nie będziesz miał nic przeciwko temu, z racji że i tak jestem spóźniony w stosunku do Ciebie i Cię gonię, to nie będę zakładał osobnej relacji tylko najwyżej pisał o jakichś odrębnościach wynikających z innego napędu, czy innego wyposażenia.

A generalnie ciągnij, dobrze Ci idzie :)


  • 0

#38 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 29 maj 2017 - 13:10

Sam miałem ci zaproponować abyś tu wstawił jakieś zdjęcia na jakim jesteś etapie.

Wiem że następną rzeczą na którą trzeba zwrócić uwagę , to budowa skrzydła, skrzydło od góry ma być proste a od spodu ma wznios.

Ale tego jeszcze nie sprawdzałem , pewnie nie da się żeberek zamienić miejscami.

Mimo wszystko wspominam o tym aby mieć to na uwadze, bo może się da pomieszać te żeberka?


  • 0

#39 kszczech

kszczech
  • Modelarz
  • 85 postów
  • Age: 53
  • SkądParczew
  • Imię:Krzych

Napisano 29 maj 2017 - 13:32

Żeberek nie pomylicie, nie ma takiej możliwości. Problem może być z rozpórkami pomiędzy żeberkami, te co łączą dźwigary. Z tego co pamiętam na  górze tych rozpórek zaprojektowałem otworek, który pomoże w prawidłowym montażu.

No i uważajcie, bo jeden z moich kolegów złożył skrzydła bardzo poprawnie, ładnie i lekko ale DWA LEWE :)



I jeszcze jedno. Przed składaniem kadłuba posklejajcie te dwie części każdego z boków i dwie części góry.

Musiałem zaprojektować to z dwóch elementów bo nie zdobyliśmy sklejki dłuższej niż 1 metr.



Hej


  • 0

#40 enter1978

enter1978
  • Modelarz
  • 839 postów
  • Age: 39
  • SkądOkolice Hrubieszowa
  • Imię:Wiesiek

Napisano 29 maj 2017 - 15:10

Ja sklejam model powoli , raz z braku czasu a dwa że mi sie nie spieszy bo to ma być model na przyszły sezon.

A ja pozwalam sobie coraz więcej więc pasowało by też podszlifować umiejętności, bo to nie jest RTF który przychodzi w pudle gotowy , w dwa dni uzbrojony i już lata, więc wolał bym aby ten MX pozostał w jednym kawałku.

A żeby były na to spore szanse trzeba dużo ćwiczyć, a z budową nie ma pospiechu, szczególnie że mam czym latać.

Co do boków kadłuba to ja mam zamiar po sklejeniu kadłuba , miejsca łączenia boków owinąć na żywicę "rowingiem?" czy jak tam się ta taśma węglowa nazywa?

Mam taką taśmę węglową i nie mam dla niej zastosowania.

Zastanawiam się jeszcze nad listwami od dołu kadłuba czy nie wzmocnić ich jakimś węglem, bądź zastosować listew węglowych.

Chodzi o transport niosąc model zawsze biorę go ręką od spodu kadłuba, a jak go niosę to kadłub leży na ramieniu.

W  extrze 260 seagull te listwy pod kadłubem są z balsy i pewnego razu jak szedłem i kadłub tak sobie podskakiwał na ramieniu jedna listwa pękła, więc jak jest możliwość to wolał bym na etapie budowy coś poprawić , tak specjalnie pod siebie , bo mx2 na pewno też będzie podróżował na ramieniu , niby listwy są sosnowe i mocniejsze od balsowych , ale ten MX to też spora kobyła w porównaniu z extrą 260 która ma coś lekko ponad metr osiemdziesiąt rozpiętości


  • 1
