DH 100 Vampire MK 1


  • Zaloguj się, aby dodać odpowiedź
34 odpowiedzi w tym temacie

#21 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 09 grudzień 2018 - 17:32

Linie są wklęsłe. W miejscu gdzie ma być linia naklejam taka tasiemkę https://paradise4you...-BoCGfQQAvD_BwE i całość pryskam szpachlą natryskową. Potem lekko szlifuję i usuwam tasiemki i powstają ładne linie podziałowe. Jest na YouTube sporo filmów jak to zrobić.
  • 2

#22 Matijus

Matijus
  • Modelarz
  • 807 postów
  • Age: 30
  • SkądBräunlingen Niemcy
  • Imię:Mateusz

Napisano 10 grudzień 2018 - 19:29

Piotrek tak dla natchnienia http://www.rc-networ...Massstab-1-4-3m  takie cuś znalazłem na niemieckim forum na sprzedaż :)


  • 0

#23 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 10 grudzień 2018 - 20:59

Prawie jak mój :) tylko o pół metra większy. Tak się wydaje, że tylko pół ale przy tej konstrukcji to dużo. Już mój jest trodny do wyniesienia przez drzwi nie mówiąc o transporcie w aucie. Raczej będzie jeździł na lotnisko na dachu na bagażniku dla rowerów.
  • 0

#24 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 15 grudzień 2018 - 16:25

Prace nad modelem trwają nadal. Obecnie skończyłem belki ogonowe, i usterzenie. Z jednej strony mam już blachy i nity, druga czeka na swoją kolej. Pewnie niektórzy zauważą uproszczenie w wykonaniu nitów i blach ale wydaje mi się ze na ma co odzwierciedlać wszystkiego bo efekt może się okazać mizerny. Stąd robię tylko najbardziej charakterystyczne elementy i efekt jest dla mnie jak najbardziej zadowalający.














  • 0

#25 RobertK

RobertK
  • Modelarz
  • 518 postów
  • Age: 49
  • SkądGarwolin
  • Imię:Robert

Napisano 15 grudzień 2018 - 18:22

 efekt jest dla mnie jak najbardziej zadowalający.

I o to właśnie chodzi.

A tak ogólnie to kawał dobrej roboty zrobiłeś ;)


  • 0

#26 Chuck Yeager

Chuck Yeager
  • Modelarz
  • 370 postów
  • Age: 38
  • SkądWyry
  • Imię:Łukasz

Napisano 16 grudzień 2018 - 20:12

Bardzo mi się podoba uzyskany efekt.

Patent z tasiemką do zdobienia paznokci podpatrzony u Ciebie zastosuję też prawdopodobnie u mnie w mustangu.

Czy mógł byś przy wykonywaniu następnych powierzchni wrzucić kilka zdjęć z etapów pośrednich tego wykańczania powierzchni?


  • 0

#27 RobertK

RobertK
  • Modelarz
  • 518 postów
  • Age: 49
  • SkądGarwolin
  • Imię:Robert

Napisano 01 styczeń 2019 - 13:00

Robiłem próby przy 8 barach i też nic z tego. Myślałem nawet że zamało wydajny jest zawór podwoziowy ale zamontowanie zaworu o większej przepustowości nic nie dało. Ewidentnie c50 jest za słabe do zamknięcia tych kół. Z przednią golenią nie ma problemu. Tej samej wielkości mam koła w wapirze i chciałbym uniknąć podobnej sytacji. Muszę kupić jakieś sensowne mechanizmy w przystępnej cenie.

Ponieważ ja stanąłem przed takim samym dylematem w temacie mojego Panther-a , http://pfmrc.eu/inde...er-142/page-4

również będę szukał odpowiednich mechanizmów.

edit:

Piotrek, podaj przewidywaną wagę goleni centralnych wraz z kołami


  • 0

#28 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 02 styczeń 2019 - 17:17

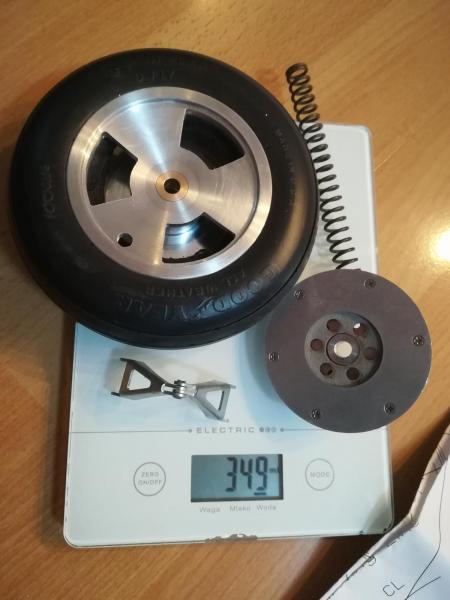

Robert myślę że będzie coś w granicach 440 gram. Koło, hamulec, sprężyna i nożyce przeciwskrętne ważą 350 gram sama goleń z duralu u średnicy 18mm i długości 166 nie powinna ważyć więcej niż 100g. Nie mam pojęcia jakie mechanizmy kupić. Nastawiłem się na elektrony ale teraz sam nie wiem. Napewno nie kupię c50 z Behoteca.

  • 0

#29 mecenas

mecenas
  • Modelarz
  • 493 postów
  • Age: 55
  • Skądz Grodu Kraka
  • Imię:Wojciech

Napisano 03 styczeń 2019 - 09:13

Piotrze,

U kolegi w Iskrze, Elektron ER-40 spokojnie daje radę. :)

Zespół koło, hamulec, goleń dł 165 mm waży 450g.

https://www.electron...ct/main-wheels/

https://www.eurokits...-15164-001.html


  • 0

#30 RobertK

RobertK
  • Modelarz
  • 518 postów
  • Age: 49
  • SkądGarwolin
  • Imię:Robert

Napisano 06 styczeń 2019 - 20:26

Piotrek, Electron-a ER-50 można kupić w wersji o zwiększonym momencie 110Kg/cm  https://www.electron...ering-system/

Trochę wolne, ale podobno daje radę.  :)


  • 0

#31 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 07 styczeń 2019 - 15:45

50 wydaje mi się być trochę zbyt wielka jak na ten model. Chyba zaryzykuje 40. Jak nie da rady to się wykorzysta w innym modelu.
  • 0

#32 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 09 styczeń 2019 - 20:54

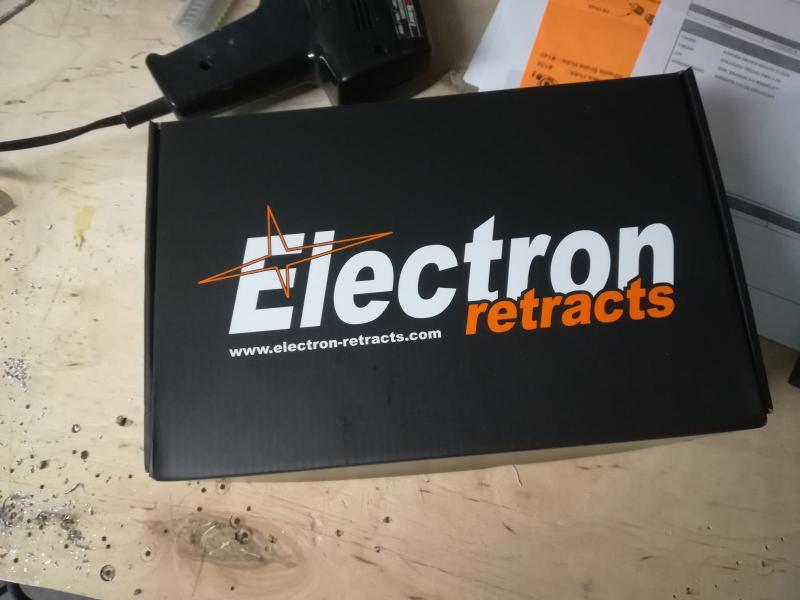

No i kupiłem zestaw er40evo. Zrobiłem prowizoryczną goleń na próbę i przetestowałem zamykanie i otwieranie podwozia. Zamyka bez problemu nawet przy mocnym przeszkadzaniu dłonią. Trzeba naprawdę mocno zablokować goleń aby mechanizm przerwał zamykanie. Próby robiłem na 2s lipo. Jestem dobrej myśli. Co ciekawe Elektron zaleca smarowanie mechanizmów co 5 dni lotnych.

  • 0

#33 RobertK

RobertK
  • Modelarz
  • 518 postów
  • Age: 49
  • SkądGarwolin
  • Imię:Robert

Napisano 10 luty 2019 - 11:22

Widzę Piotrek że masz przełożone siłowniki, podobno w nowych ER-40 można bez problemu je odwrócić ? Mógłbyś też rozwiać wątpliwości obsadzenia sklejkowych konsolek mechanizmów podwozia od strony kadłuba... :)


  • 0

#34 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 10 luty 2019 - 15:10

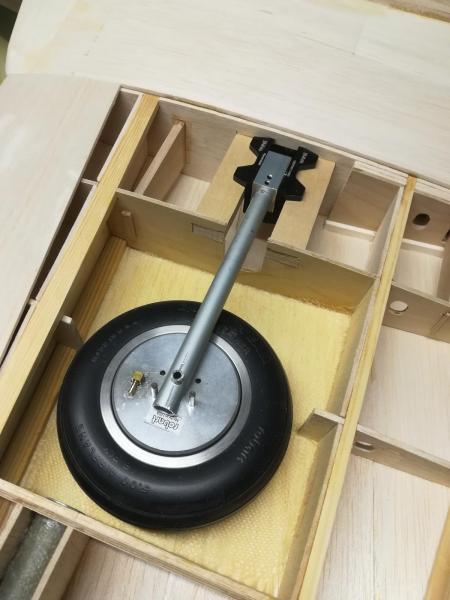

Tak Robercie mechanizmy bez problemu się odwraca. Można też odrazu kupić odwrócone. Ale najważniejsze jest to że bez problemu wciągają te ciężkie koła. Sklejkowe łoże jest w identyczny sposób wklejnoe w żeberko jak w tym widocznym końcu. Wydaje mi się że nie powinno się to wyrwać ale zanim zamknę skrzydło to wkleję jeszcze wzmocnienia. Na chwilę obecną walczę z goleniami i nie tylko ale nie mam czego pokazać.
  • 0

#35 solainer

solainer
  • Modelarz
  • 268 postów
  • Age: 38
  • SkądCzeladź
  • Imię:Piotrek

Napisano 15 maj 2019 - 19:42

Dziś mija rok od rozpoczęcia budowy, a konica nadal nie widać. W ostatnim czasie walczyłem z klapami i hamulcami. Sporo wycinania i pasowania bo jest jest tego razem 6 sztuk. W między czasie zalaminowałem spód kadłuba, zrobiłem karabiny i przednie drzwi podwoziowe. Model też stanął na własnych nogach, co prawda na dwóch ale niebawem będzie i przednia. W lewym płacie mam już gotową lotkę, w prawym jeszcze jest do zrobienia. Przygotowane też do laminowania mam drzwi podwoziowe do głównego podwozia. Ogólnie jeszcze z rok i poleci :) Szkoda że nie mam tyle czasu ile bym chciał może model by już jakoś wyglądał. Martwi mnie tylko wyważenie, coś czuję że z kilo ołowiu na dziób przyjmie. Jedyne co mnie nie martwi to masa bo obecnie waży niecałe 6 kilo a dużo już nie brakuje. W 12 kg się zmieszczę.













  • 1
