#41 MareX

MareX

    MareX

  • Moderatorzy
  • 954 postów
  • Age: 67
  • SkądKrakow
  • Imię:Marek

Napisano 30 November 2012 - 10:15

Prawdopodobnie Wojtku masz całkowitą rację, przyjmując, że samolot z MLP został przemalowany, gdyż kolor aktualny, biorąc nawet poprawkę na zniekształcenie w samym foto i monitorze, też nie jest kolorem, w jakim była pomalowana "moja" Kania. Ten kolor ma wg mnie za mało żółtego i też jest zbyt beżowy, ale jest bliższy prawdy niż ten Twój. Nic to jednak i ważne, żeby model fajnie latał i był chociaż trochę podobny do oryginału, a ten Twój kształtem jest prawie dokładnie taki , jak oryginał. I o to chodzi przecież w tej zabawie. :)
  • 0

#42 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 01 December 2012 - 00:28

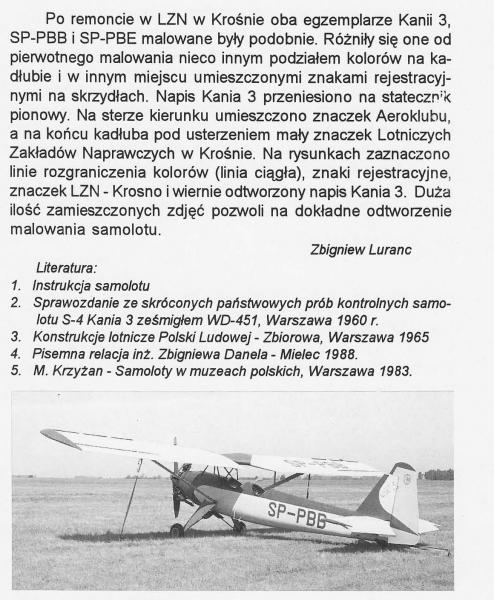

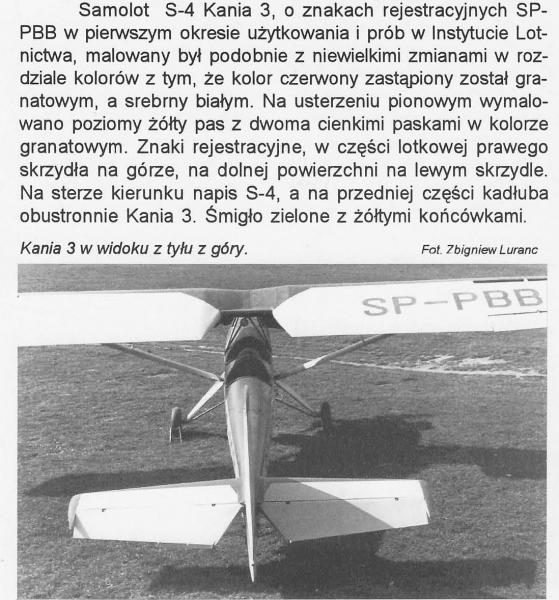

Marku, z artykułu p.Zbigniewa Lorenca wynika, iż oba egzemplarze Kani 3 o numerach SP-PBB i SP-PBE była wielokrotnie przemalowywana i ostatecznie (po remoncie w LZN Krosno) samoloty te miały barwy granatowo-białe, co bardzo mnie ciesz, bo wynika z tego, że moje malowanie jest prawidłowe. A oto fragmenty tego opracowania. Kania06.jpg Kania07.jpg Pozdrawiam Wojtek
  • 0

#43 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 09 December 2012 - 19:37

Tak wygląda moja walka z podwoziem. DSC05901.jpg DSC05904.jpg DSC05906.jpg
  • 0

#44 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 10 December 2012 - 17:32

A tak wygląda podwozie po zabudowie. DSC05925a.jpg DSC05926.jpg DSC05931.jpg
  • 0

#45 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 01 January 2013 - 21:45

Fotel przedni stan "surowy" - czy ma ktoś fotki pasów? DSC06207.jpg DSC06208.jpg
  • 0

#46 mirolek

mirolek
  • Modelarz
  • 1668 postów
  • Age: 50
  • SkądKraków
  • Imię:Mirek

Napisano 02 January 2013 - 10:10

Czy nie boisz się, że ta sklejka osadzona na klej pomiędzy drutami podwozia odpadnie po pierwszym przyziemieniu? Może lepiej zalaminować ją razem z drutami cienką tkaniną. Fotelik ..... dla pilota o krótkich nogach :P ms
  • 0

#47 pacek

pacek
  • Modelarz
  • 878 postów
  • Age: 52
  • SkądGóra Kalwaria
  • Imię:Arek

Napisano 02 January 2013 - 10:48

bo z tymi nogami to pewnie było tak, że Wojtkowi nogi wychodziły nie równe i fotel się bujał i jak w końcu przestał się bujać to jakiś taki niski wyszedł :D żartowałem oczywiście.
  • 0

#48 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 02 January 2013 - 13:10

Arek, dziadek powiadał: "kuna, dwa razy cięte, a i tak krótko przycięte". A co do podwozia to zobaczymy, zawsze można zrobić tak jak mówi Mirek, ale tam zamiast malowania pójdzie folia i on trochę wzmocni.
  • 0

#49 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 02 January 2013 - 15:42

Cili (jak mówi moja wnuczka) tak wygląda gotowy fotelik przedniej kabiny. DSC06219.jpg DSC06221.jpg DSC06227.jpg A tak pasuje do kabiny. DSC06223.jpg DSC06224.jpg Ponawiam pytanie o pasy i sposób mocowania drążków w kabinach - może ktoś ma jakieś fotki.
  • 0

#50 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1427 postów
  • Age: 29
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 02 January 2013 - 19:32

Czy nie boisz się, że ta sklejka osadzona na klej pomiędzy drutami podwozia odpadnie po pierwszym przyziemieniu?
Może lepiej zalaminować ją razem z drutami cienką tkaniną.

ms

Też mi się to rzuciło w oczy. Brak pionowego zastrzału który przejmie siły działające w górę.
  • 0

#51 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 02 January 2013 - 19:45

Podwozie składa się z trzech drutów, dwa oznaczone strzałką niebieską (w takim przypadku o jakim mówisz) pracują na ściskanie, a ten oznaczony na rysunku na rozciąganie i wszystko gra - to jest bardzo klasyczny układ. DSC05901.JPG
  • 0

#52 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1427 postów
  • Age: 29
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 02 January 2013 - 19:52

Nie chodzi mi o to a o mocowanie go w kadłubie. Konkretnie o te wklejone ćwierćwałeczki do których wchodzi drut. Po prostu oderwą się i wyjdą górą kadłuba :) Przedłuż je do góry po ścianie kadłuba.
  • 0

#53 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 02 January 2013 - 22:09

OK, masz Wojtek rację. Do takich samych poziomych ćwierćwałków będzie wklejony stojak skrzydła i to dopiero zostanie zamknięte w jedną kratownicę. post-5432-0-89350200-1357152483_thumb.jpg Coś takiego powstanie po wklejeniu skrzydła, gdzie kolor niebieski to wręga
  • 0

#54 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1427 postów
  • Age: 29
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 02 January 2013 - 22:14

No teraz to by miało ręce i nogi :)
  • 0

#55 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 04 January 2013 - 15:46

No można malować kadłub. A tak wyszła przymiarka oszklenia. DSC06240.jpg DSC06241.jpg DSC06246.jpg DSC06247.jpg
  • 0

#56 MareX

MareX

    MareX

  • Moderatorzy
  • 954 postów
  • Age: 67
  • SkądKrakow
  • Imię:Marek

Napisano 04 January 2013 - 17:28

Jak Wojtku gniesz te wiatrochrony i jak je mocujesz? Co to za pasek je mocujący? Napisz coś o tym, a nawet zademonstruj. :)
  • 0

#57 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 04 January 2013 - 23:29

Jaki to jest materiał to wyjaśnią najlepiej te dwa linki http://www.folplex.c...a_mtr/vivak.php i http://www.thyssenkr...vivak-petg.html , formowanie jest tradycyjne - grzanie i obciąganie na kopycie, metoda stara jak świat i nic mądrzejszego nikt nie wymyślił.
Na szyby boczne i kabiny rozwijalne świetna jest szyba od maski ochronnej dla polerowaczy (z tego była zrobiona kabina do mojego RWD 5bis).

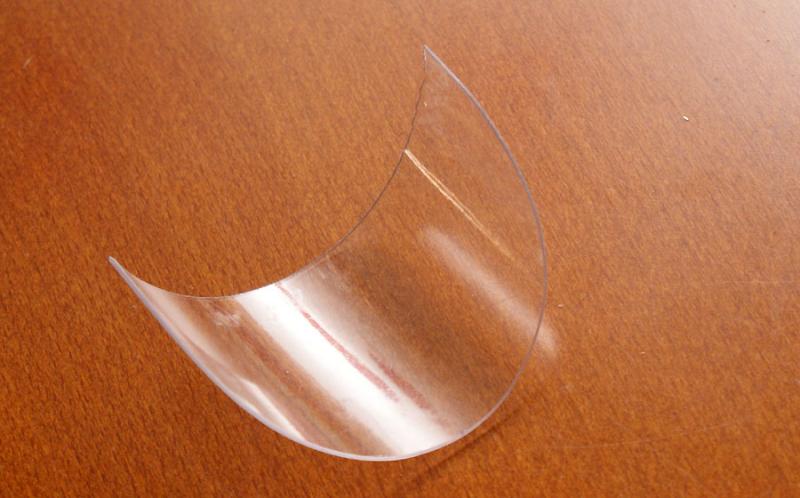

Akurat w Kani można wygiąć szybkę na jakimś wałku lub wcale jej wstępnie nie wyginać - u mnie zrobione jest tak:

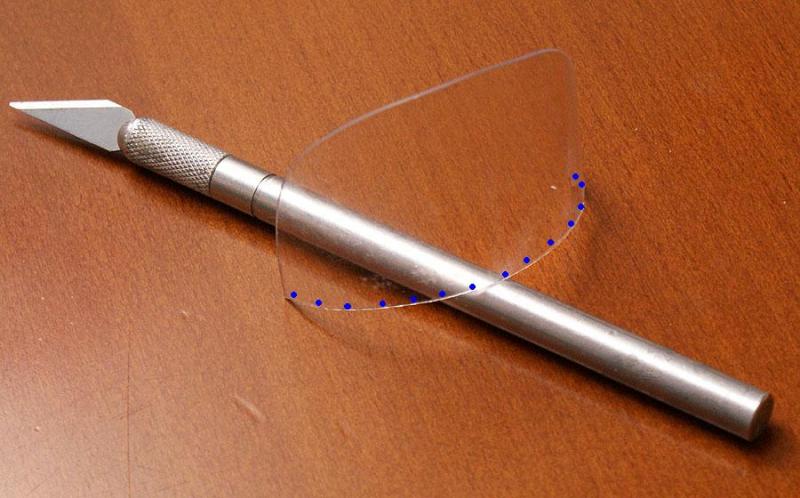

Następnie należy wywiercić otworki np. fi 3 mm tak jak zaznaczyłem niebieskimi kropkami:

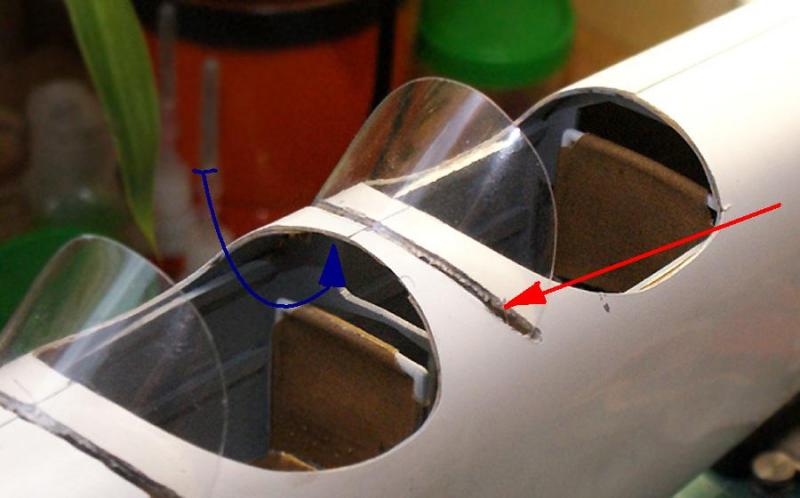

Ten pasek to przecięty kadłub (strzałka czerwona), który zaklejam taśmą od spodu (strzałka niebieska) i wypełniam żywicą, wciskam szybkę, a otworki zadziałają jak kołki.


W oryginale ta owiewka była mocowana kątownikiem, więc zrobienie imitacji tego mocowania nawet z folii artystycznej pozwoli zamaskować rowek - ot i cała filozofia :)
  • 0

#58 MareX

MareX

    MareX

  • Moderatorzy
  • 954 postów
  • Age: 67
  • SkądKrakow
  • Imię:Marek

Napisano 05 January 2013 - 11:44

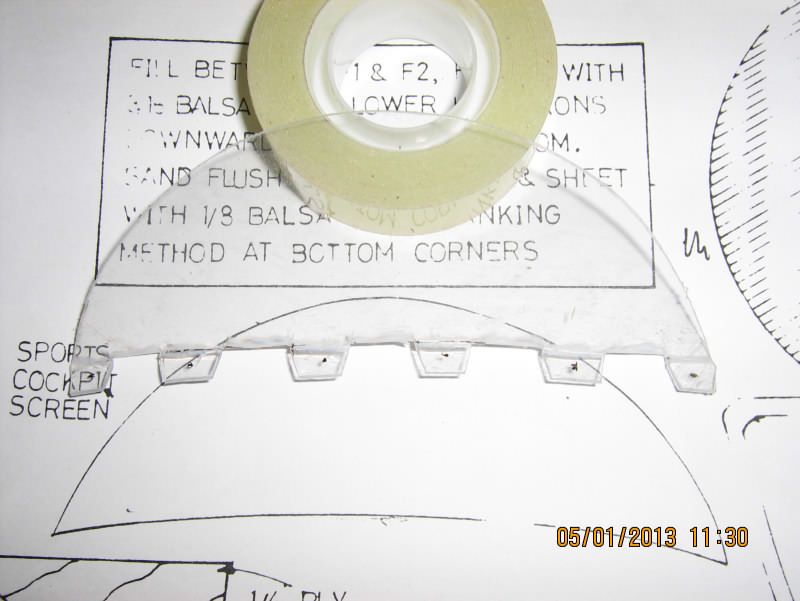

.Bardzo Wojtku dziękuję za tę poglądową i pouczającą lekcję. Moja owiewka do Jungmastera ma wg planu 12,5 cm szerokości w rzucie płaskim. Wyciąłem ją tak, jak na obrazku, z pleksi 0,9 mm /bo taką mam/ i zastanawiałem się nad jej zamocowaniem. Przedstawione przez Ciebie rozwiązanie chyba w mym modelu nie wchodzi w rachubę z uwagi na rozmiar owiewki oraz konstrukcję kadłuba, którą stosując Twój patent, musiałbym naruszyć. Wymyśliłem sobie coś takiego:

Dołączona grafika

co po wywierceniu dziurek pod malutkie wkręty do drewna i osadzenie na żywicy , powinno wg mnie spełnić swoją rolę. Reszta to maskowanie przez zrobienie pseudoramki z jakiejś folii. A może po prostu użyć fragmentu butelki po wodzie mineralnej? Problem stanowi to wygięcie tej pleksi wg żądanego promienia. Muszę poszukać chyba czegoś metalowego, bo pod opalarką jest cieplutko i kopyto ze styro mogło by się chyba stopić. Może u żony znajdę jakiś garnek... ;) , a może ten PET będzie faktycznie lepszy? Już ogladam butelkę po "Muszyniance"...
  • 0

#59 Wojtek I

Wojtek I
  • Modelarz
  • 296 postów
  • Age: 57
  • SkądKrosno lotnisko
  • Imię:Wojtek

Napisano 29 January 2013 - 11:47

I mozolnie dokładam kolorki ( w miarę wolnego czasu :( ) DSC06366.jpg DSC06369.jpg
  • 0

#60 noker

noker

    ... a ile to kosztuje?

  • Moderatorzy Forum
  • 1120 postów
  • Age: 41
  • GG:
  • SkądPuławy City
  • Imię:✈ Rafał

Napisano 30 January 2013 - 17:46

Szykuje się bardzo ładny model. Gratuluję i zazdroszczę kunsztu modelarskiego
