Mentor-hydro Multiplex


  • Zaloguj się, aby dodać odpowiedź
62 odpowiedzi w tym temacie

#1 ahaweto

ahaweto
  • Modelarz
  • 1670 postów
  • Age: 57
  • SkądJastrowie
  • Imię:Adam

Napisano 28 May 2012 - 16:59

Wersję lądową przygotowałem do startu z wody. Zakupiłem stosowne pływaki, w zestawie jest wszystko potrzebne do przerobki. Jako przednie mocowanie pływakow do kadłuba przewidziano miejsce do zamocowania podwozia głównego. Tylne mocowanie należy wykonać samemu, wszystkie potrzebne wymiary są podane w instrukcji mocowania pływaków.
Miejsce tylnego zamocowania.

Dołączona grafika

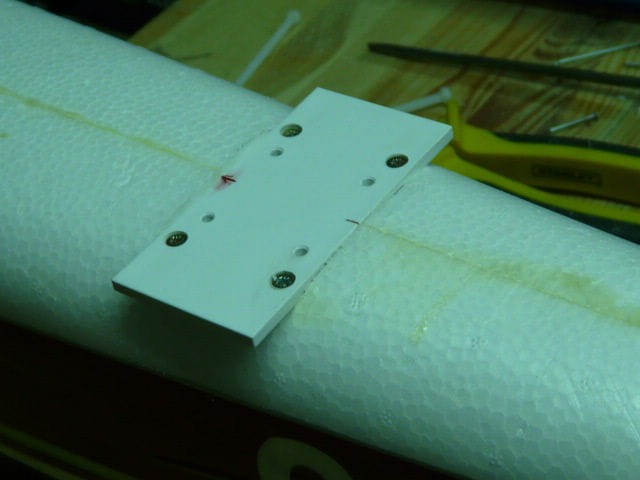

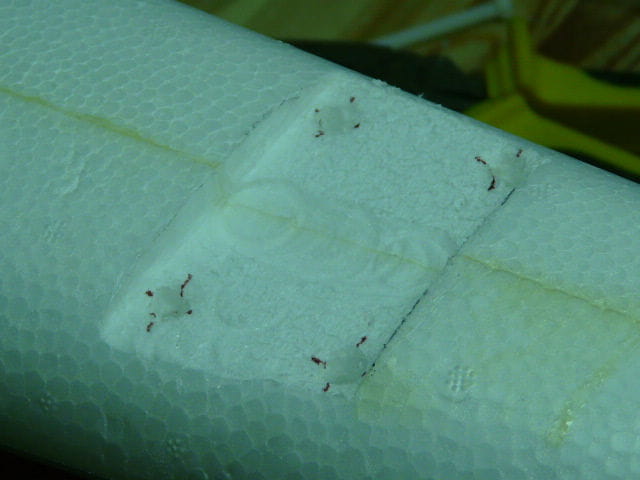

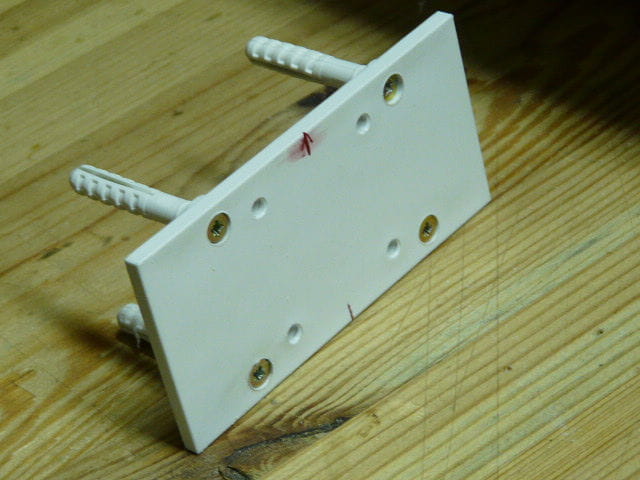

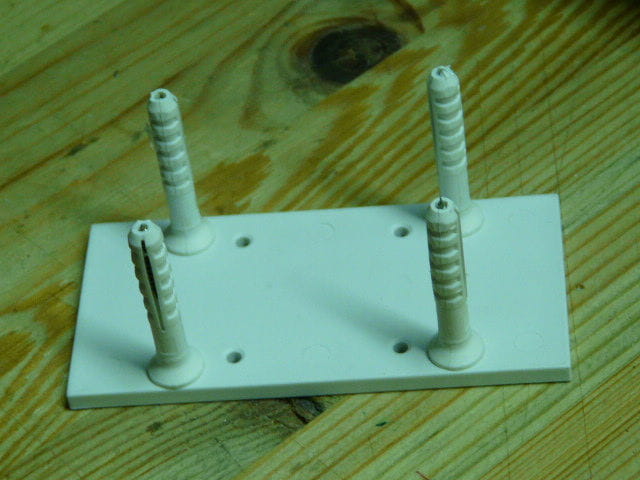

Jednak doszedłem do wniosku że samo przyklejenie plastikowej płytki do kadłuba klejem CA może okazać się za słabe. Być może wystarczy ale w żadnym temacie o Mentorze nie znalazłem wzmianki o montażu pływaków i a tym samym czy samo przyklejenie płytki jest wystarcząjco mocne. Aby wzmocnić miejsce wklejenia płytki użyłem cztery kołki plastikowe 5x35. W płytce wywierciłem dodatkowe otwory, do niej przykręciłem kołki i całość po uprzednim przygotowaniu w kadłubie otworów pod kołki wkleiłem na żywicę.

Dołączona grafika

Dołączona grafika

Dołączona grafika

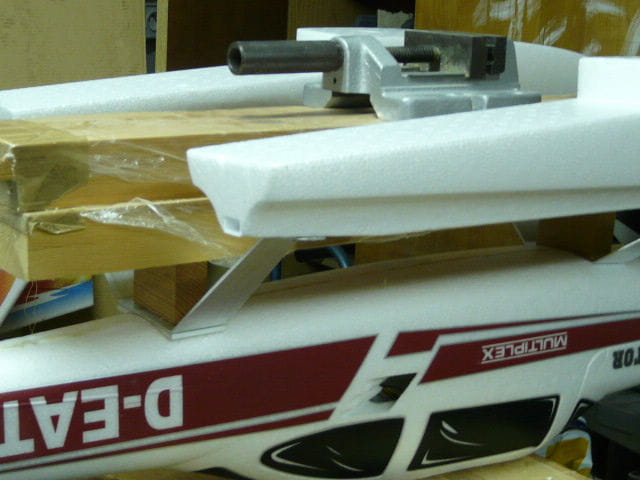

Po wklejeniu płytki położyłem na mocowania zmontowane pływaki i całość obciążyłem aby powierzchnia płytki dopasowała się płaskowników łączących pływaki. W ten sposób uniknie się naprężeń w płytce podczas montowania pływaków.

Dołączona grafika

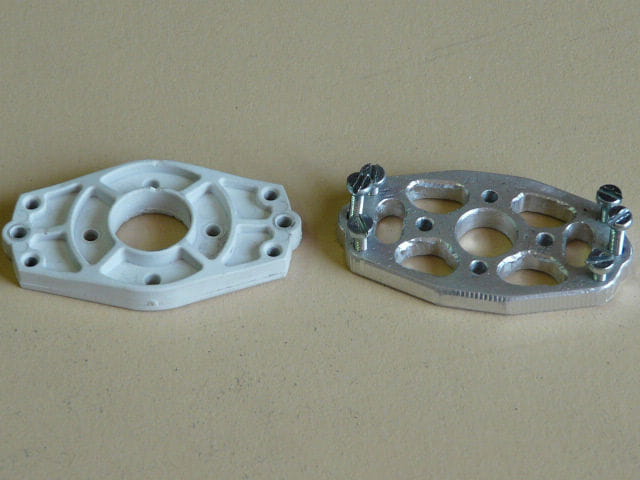

Przy pomocy ,,ręcznego CNC,, dorobiłem nową wręgę silnikową z aluminium.

Dołączona grafika

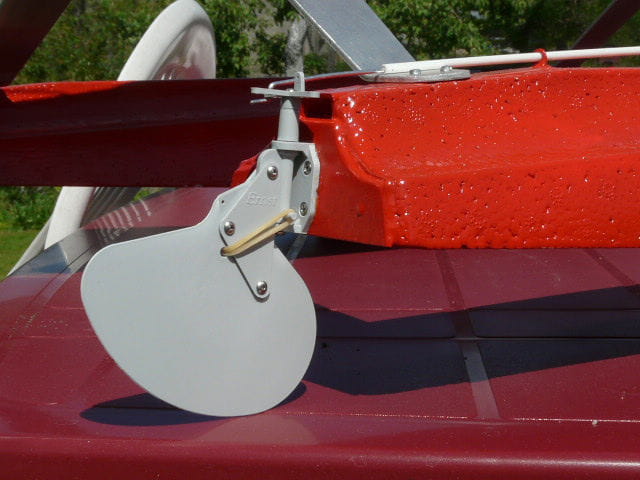

Aby modelem sterować na wodzie zakupiłem taki http://www.rc4max.co...,122,19319.html ster wodny aby zamontować go do jednego z pływaków. Na tylne ścianki obu pływaków nakleiłem pawęże wykonane ze sklejki 2mm żeby mocowanie steru było pewne.

Wstępnie zmontowałem pływaki.

Dołączona grafika

W pierwszej wersji chciałem zamontować takie serwo.


Dołączona grafika

Ale po przeczytaniu w RC Przegląd Modelarski artykułu o nowych wodoszczelnych serwach Hiteca zdecydowałem się na takie serwo
http://www.modelemax...oducts_id=11734

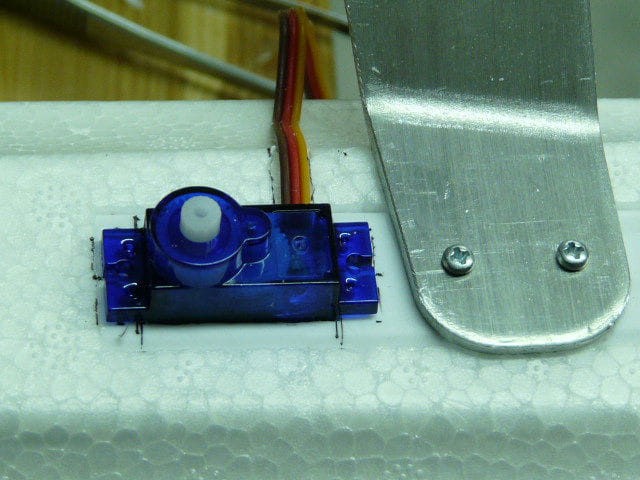

Jako popychacza użyłem (ze względu na wodę) aluminiowego drutu 1,5mm , od strony steru zokończonego ,,zetką,, a od strony serwa zakończonego (po uprzednim nagwintowaniu końca popychacza narzynką M 1,8) nakręcanym snapem pozyskanym z rozbitego Red Hawka (Robbe). Popychacz jest poprowadzony w zewnętrznym pancerzu bowdena a bowden zamocowany jest do pływaków czterema podtrzymkami. Aby woda nie dostała się do gniazda serwa, miejsce mocowania serwa uszczelniłem bezbarwnym siliconem.

Dołączona grafika

Dołączona grafika

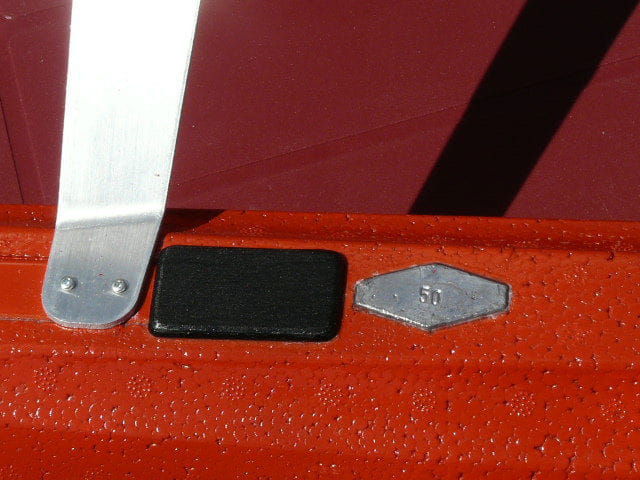

Po zważeniu każdego pływaka, aby wyrównać ich wagę do pływaka bez serwa musiałem wkleić ciężarek o wadze 50g.

Dołączona grafika

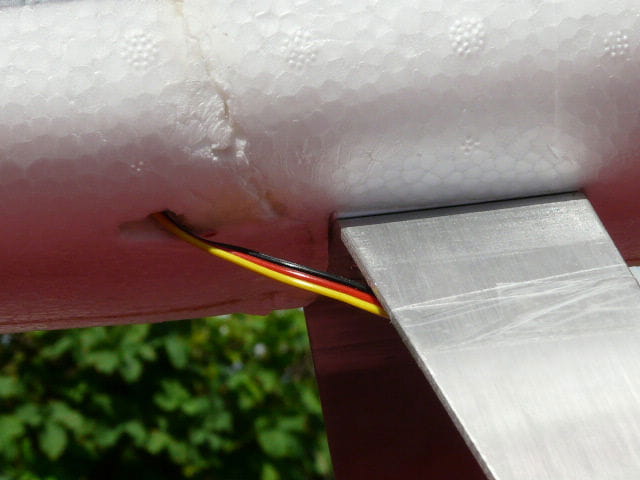

Zastosowane serwo ma na tyle długi kabel że połączenie z kablem Y (+ ster kierunku) znajduje się w kadłubie modelu i po uszczelnieniu zrobionego otworu połączenie nie zostanie zalane rozbryzgującą się wodą.

Dołączona grafika

Ster wodny i ster kierunku połączyłem kablem Y i aby zachować zgodność wychyleń między serwo steru kierunku musiałem wpiąć rewers serwa http://www.modelemax...roducts_id=4493 .
Aby tego uniknąć stosowania rewersu należy poprowadzić popychacz środkiem pływaka. Mamy wtedy możliwość zamontować popychacz w zależności od potrzeby, z lewej lub prawej strony serwa.

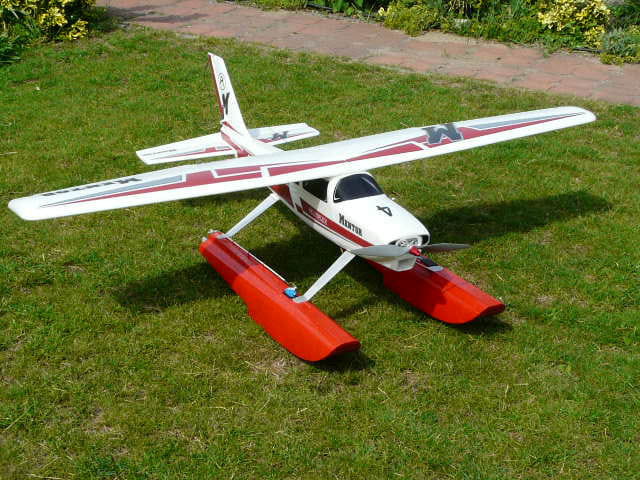

Pozmontowaniu wszystkiego gotowy Mentor-hydro wygląda tak.

Dołączona grafika

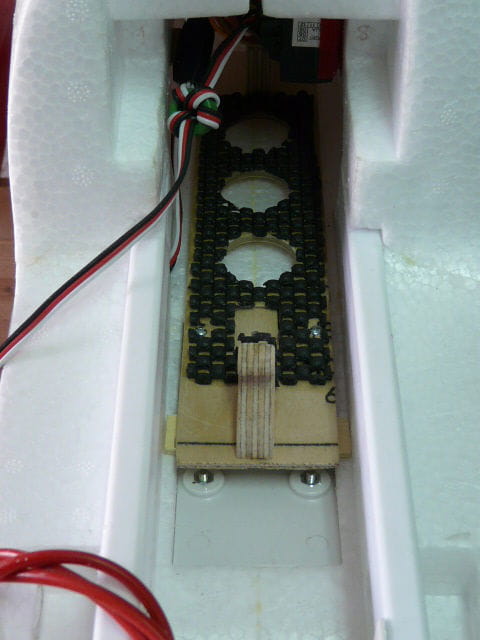

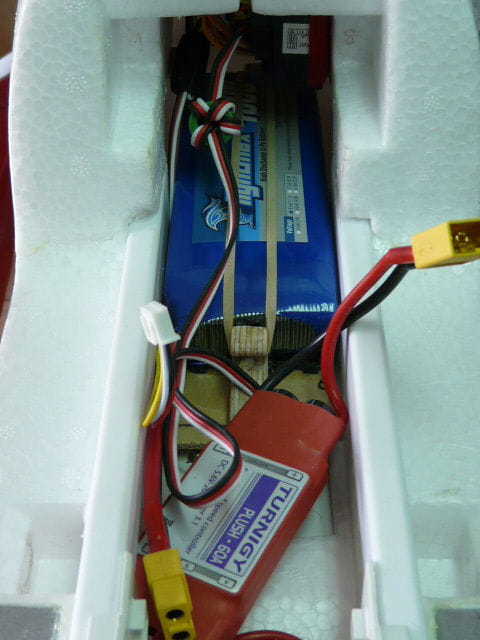

Przy pierwszej próbie wyważenia modelu okazało się że mocowanie pakietu (w wersji lądowej) nie jest odpowiednie i konieczne było wykonanie nowego mocowania pakietu.

Dołączona grafika

Dołączona grafika

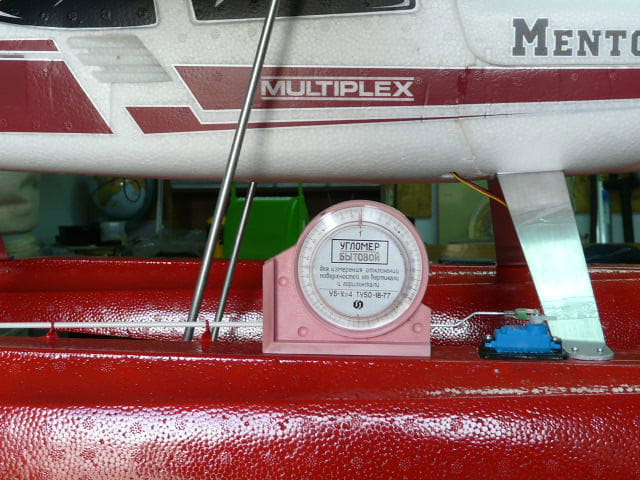

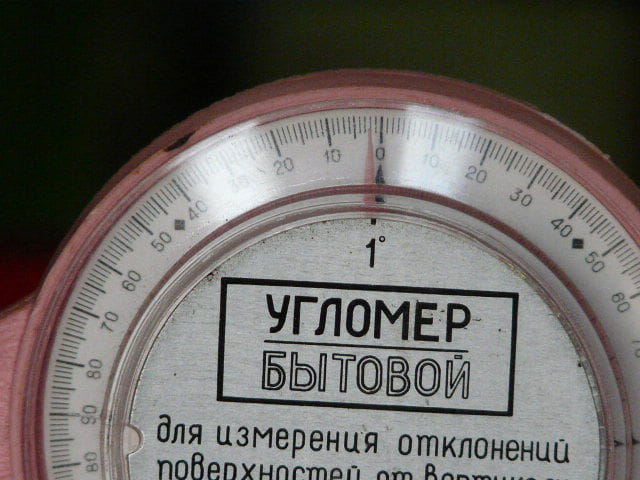

Model wyważyłem 83mm (wg instrukcji 85mm) od krawędzi natarcia. Model górną powierzchnią pływaków jest pochylony ok 2 stopnie do przodu.

Dołączona grafika

Dołączona grafika

Nie wiem czy jest to prawidłowy sposób, może któryś z kolegów się wypowie.

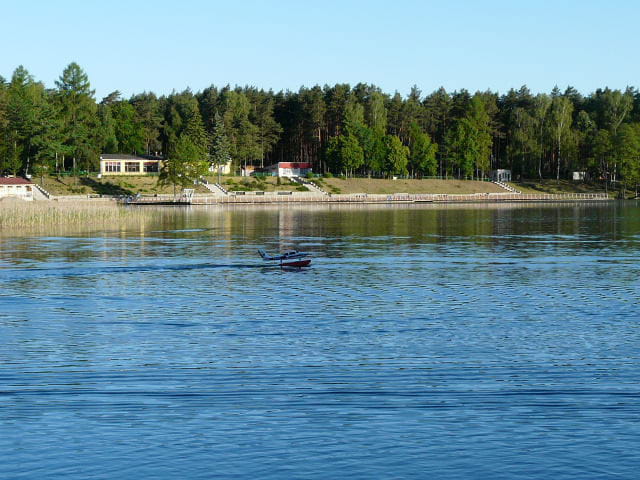

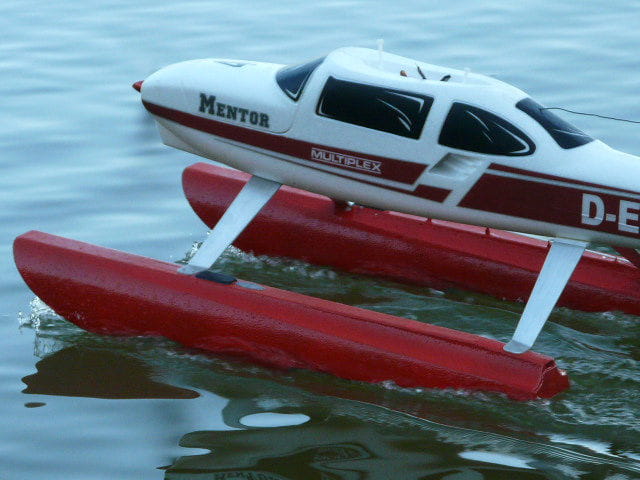

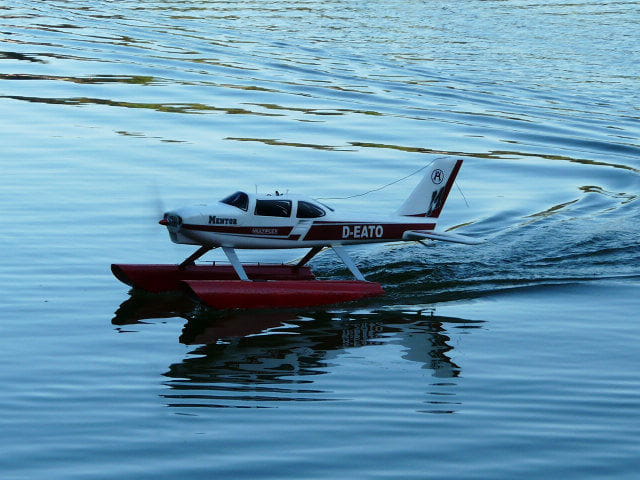

A dzisiaj skoro świt na pobliskim jeziorku odbyła się próba zachowania na wodzie ale bez skrzydeł. Model na wodzie stoi z leciutko zadartym nosem, manewruje poprawnie.

Dołączona grafika

Dołączona grafika

Dołączona grafika

Gotowy do lotu model waży 2670g :o
Wyposażenie to :
silnik Turnigi SK 35 48 900kv
śmigło APC 13x6,5
regulator Turnigi 60A
pakiet 3S 4000 mAh


Zobaczymy co z tego wyniknie :unsure:
  • 0

#2 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 28 May 2012 - 18:25

Też mam Mentora i zamierzam go zwodować. Mam pytanie ile Ci przytył od wersji lądowej.
  • 0

#3 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 3634 postów
  • Age: 29
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 28 May 2012 - 19:43

Koko spoko, mój mentor nie wodolot a waży pewnie ponad 3kg :D To za sprawą mocnego silnika i pakietu 5s 5000mAh. Mentor w wersji wodnej robi fajne wrażenie. Jeśli pływa tak dobre jak lata to tylko pozazdrościć pływaczków.
  • 0

#4 ahaweto

ahaweto
  • Modelarz
  • 1670 postów
  • Age: 57
  • SkądJastrowie
  • Imię:Adam

Napisano 28 May 2012 - 19:44

Przybyło 470g. Zdecydowanie można jeszcze sporo urwać, np. serwa. Do napędu steru wysokości i kierunku zupełnie wystarczą HS 81 lub 82, całego koła ogonowego nie trzeba zakładać jak rownież popychacza do skrętu tego koła. Pływaki malowałem farbami w spreyu Deco Color. Najpierw podkładem potem kolorem z połyskiem. Powloka jest bardzo słaba, wystarczy delikatne mechaniczne otarcie stuknięcie i odchodzi. Nie polecam. Ręczne malowanie Pactrą jest dużo mocniejsze. Tak mam w Fun Cubie.
  • 0

#5 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 28 May 2012 - 19:53

Właśnie chodzi o moc silnika, u mnie w wersji lądowej zasilany jest z lipo 3S, do startu wystarczy połowa gazu, ale mam obawy czy wyrwę gada z wody.
  • 0

#6 ahaweto

ahaweto
  • Modelarz
  • 1670 postów
  • Age: 57
  • SkądJastrowie
  • Imię:Adam

Napisano 06 June 2012 - 21:17

Oblot dokonany ! Wróciłem z ,,tarczą,, :D . Wylatałem dwa akumulatory, i wykonałem ok. sześć lądowań (w tym dwa całkiem dobre) ale były też dwa momenty trudne. Model wymaga jeszcze dokładnego ustawienia silnika, model przy starcie zbacza trochę w prawo. Do lewego pływaka muszę dołożyć jeszcze ok 15g, po założeniu skrzydeł widać że nie są w poziomie.

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Oczywiście dwa loty to jest nic, ale moja radość wynika z tego że były to moje pierwsze starty z wody i wydzielony ,,okręt,, ratowniczy nie był potrzebny :D .
  • 0

#7 kesto

kesto
  • Modelarz
  • 1527 postów
  • Age: 50
  • SkądEłk
  • Imię:Krzysztof

Napisano 07 June 2012 - 09:27

To bierz graty i widzimy się u Arnolda w Starym Dworze.
  • 0

#8 ahaweto

ahaweto
  • Modelarz
  • 1670 postów
  • Age: 57
  • SkądJastrowie
  • Imię:Adam

Napisano 07 June 2012 - 13:27

OK. Jadę :) .
  • 0

#9 hubert_tata

hubert_tata
  • Modelarz
  • 3591 postów
  • Age: 49
  • SkądKrępiec
  • Imię:Hubert

Napisano 07 June 2012 - 15:11

Gratuluję udanego oblotu. Woda nieźle wciąga => mam nadzieję, że po tej próbie nie będziesz miał obaw i gdy tylko coś sobie wymyślisz, to i "uwodnisz" (łatwiej lub trudniej, ale raczej wszystko da się ulotnić w wersji hydro).
  • 0

#10 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 14 June 2012 - 14:44

Kupiłem fajne pływaki ze styro, ale producent zwrócił mi uwagę, że styropian wciąga wodę.
Macie jakiś pomysł jak je okleić, żeby wagi nie przybyło za dużo.
Dołączona grafika
  • 0

#11 kesto

kesto
  • Modelarz
  • 1527 postów
  • Age: 50
  • SkądEłk
  • Imię:Krzysztof

Napisano 14 June 2012 - 15:40

Pomaluj je farbą akrylową.
  • 0

#12 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 14 June 2012 - 15:55

Ok, mam taką zobaczymy co z tego będzie. Dzięki.
  • 0

#13 Maciej Ritmann

Maciej Ritmann
  • Modelarz
  • 606 postów
  • Age: 28
  • SkądŁódź
  • Imię:Maciej

Napisano 14 June 2012 - 15:59

może jakiś film z lotu? super wyszło
  • 0

#14 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 14 June 2012 - 18:09

pływaki dostały sklejkowe wzmocnienia i pierwszą warstwę akrylu
Dołączona grafika
  • 0

#15 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 17 June 2012 - 07:47

Pływaki już gotowe, zostało je tylko zamontować do modelu i zbudować jakiś ster wodny.
Na zdjęciu docelowy właściciel pływaków, bo na pierwszy ogień idzie mentor.
Dołączona grafika
Dołączona grafika
  • 0

#16 ahaweto

ahaweto
  • Modelarz
  • 1670 postów
  • Age: 57
  • SkądJastrowie
  • Imię:Adam

Napisano 17 June 2012 - 08:58

Patryk, daj rozpórki między pływakami. Zestaw MPX tego nie przewiduje ale po doświadczeniach ze swoim Mentorem uważam że przy tej wielkości modelu jest to błąd.
  • 0

#17 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 17 June 2012 - 13:41

Ok dzięki za spostrzeżenia
  • 0

#18 M.Ch.

M.Ch.
  • Modelarz
  • 706 postów
  • Age: 36
  • SkądWarszawa
  • Imię:Michał

Napisano 19 June 2012 - 07:50


Dołączona grafika


Gotowy do lotu model waży 2670g :o
Wyposażenie to :
silnik Turnigi SK 35 48 900kv
śmigło APC 13x6,5
regulator Turnigi 60A
pakiet 3S 4000 mAh


Zobaczymy co z tego wyniknie :unsure:


Bardzo ładnie wykonany!!!
Nieźle ten ster wyszukałeś.
Co do modeli wodnych to polecam jeszcze:
http://www.modelemax...hp?cPath=21_701
http://www.plastidip.pl/diy.html

Też bym chętnie polatał z wody, ale brak warunków.
  • 0

#19 majula7

majula7
  • Modelarz
  • 494 postów
  • Age: 38
  • SkądŚwidnik
  • Imię:Patryk

Napisano 20 June 2012 - 21:37

Jednego gada umieściłem już na pływakach
Dołączona grafika
Jutro posadowię mentora
Czy ster wodny jest niezbędny do sterowania na wodzie.
  • 0

#20 kesto

kesto
  • Modelarz
  • 1527 postów
  • Age: 50
  • SkądEłk
  • Imię:Krzysztof

Napisano 21 June 2012 - 08:05

Wskazany, choć można obyć się bez niego.
