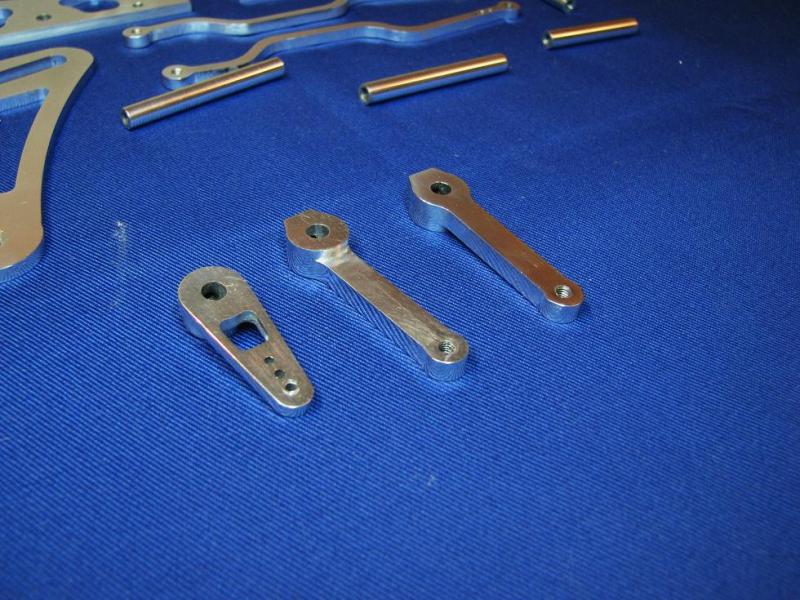

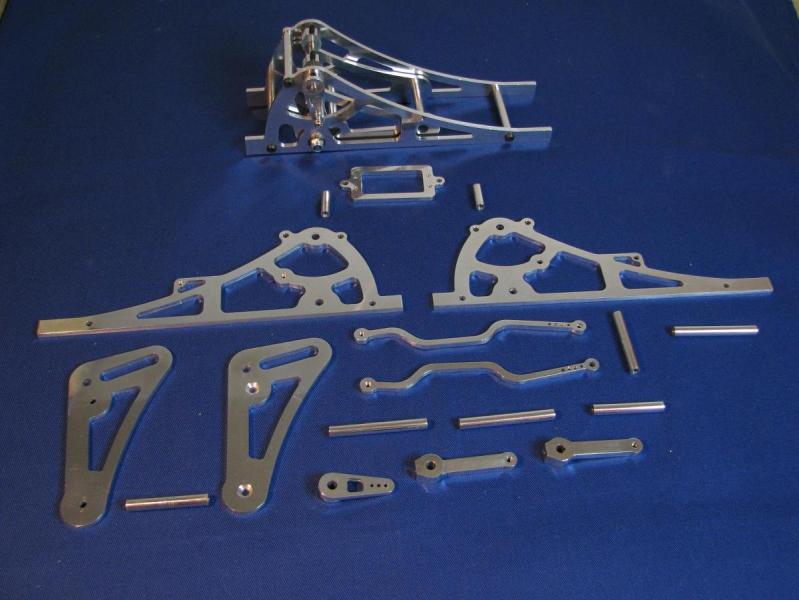

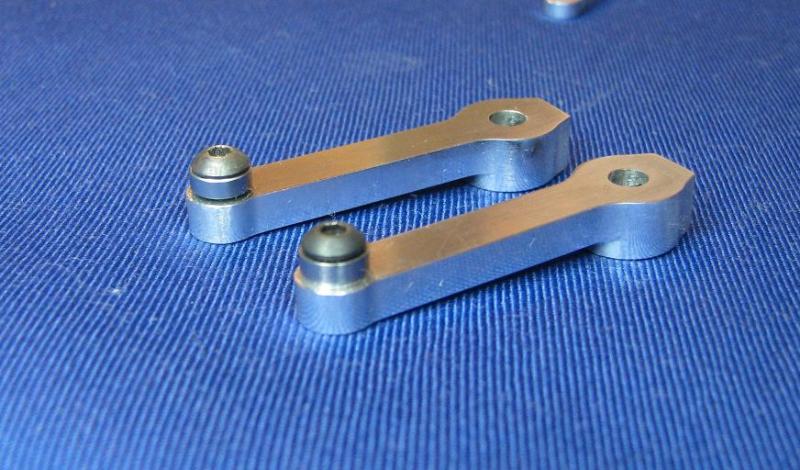

Postanowiłem wystrugać na CNC podwozie do mojego ASG 4M zrobiłem dwa prototypy, jedno całkowicie standartowe bez żadnych bajerów z wysokogatunkowego duralu 3mm waga z ciężkim kołem Robbe 180g w drugim dokonałem kilku poprawek dostało mocowanie serwa na ramie, zastosowałem bezoporowy system domykania klapek, został zwięszony zakres ruchu koła został zoptymalizowany ruch serwa dla dzwigni 13-14mm przy ruchu 110st, pełen zakres otwarcia i zamkniecia podwozia, dodałem łożyska na dzwigniach goleni zlikwidowały wszelakie opory, dorobiłem duralowy orczyk, po poskładaniu nacieszyłem się nim jeden dzień :) porwał je mój kolega i powiedział że nie odda :). Musiałem wprowadzić jeszcze parę ulepszeń wyliczyłem idealnie zakres domykania klapek jest możliwość regulacji domykania w zakresie 29-34mm dodałem delikatne zabezpieczenie przed przypadkowym zamnieciem obciążonego podwozia, zobaczymy jak się sprawdzi :) .w piątek wyfrezowałem na gotowo kilka zestawów, postaram się wstawić małą relację ze skręcania jednej sztuki. Wszystkie elementy składowe świeżo odebrane od polerowania elektrochemicznego zapewne na pozostałych zestawach będzie anoda ale i w tej opcji wygląda bardzo atrakcyjnie :) na fotce widać pierwszą wersję podwozia bez żadnych bajerów 6p.jpg wszystkie dzwignie 7p.jpg dzwignie goleni z łożyskami 8p.jpg zmontowany uchwyt serwa w rozmiarze 17x32mm takie jak np Hitec 225 12p.jpg uchwyt zamontowany do ramy 13p.jpg
  • 0

#2 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1429 postów
  • Age: 31
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 09 grudzień 2012 - 22:03

No kurcze bajer! Tylko mocowanie zrób 20x42 na serwo standard bo mikrusa raczej nikt nie pcha na podwozia. No i zasadnicze pytanie- za ile? Dostępne podwozia są kosmicznie drogie- około 270-300zł.
  • 0

#3 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 09 grudzień 2012 - 22:51

No kurcze bajer! Tylko mocowanie zrób 20x42 na serwo standard bo mikrusa raczej nikt nie pcha na podwozia.


He he Pcha :) Wcale nie mikrus :) mam takiego cudaka średniaka co ma 8kg przy tej wielkości ale to cyfra i odpada, robiłem testy na coronie analogu 329MG co ma 4,5kg,siła jaka potrzebna do zamkniecia 890g i otwarcia 240g zawsze mnie to nurtowało i zmierzyłem :) dodatkowo żadna najmniejsza siła nie będzie przekazywana na serwo przy ladowaniu. ale jak trzeba to można zamontować uchwyt pod standarta :)

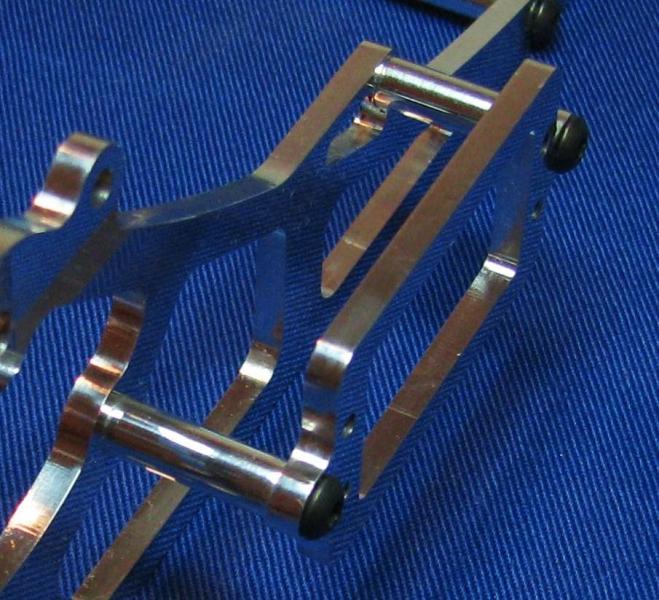

rama prawie poskładana


golenie


tutaj mam kpl goleni prosto z maszyny widać lekki dodatkowy promień takie wgłębienie w prowadnicy goleni powoduje że przy obciążeniu jak model stoi na kole to ciężo je zamknąć i serwo nie da rady przyupadkowo ruszyć, nie polamiesz klapek tak samo nawet jak dzwignie goleni nie dojdą do samego końca w prowadnicach to przy obciazeniu podczas ląowania siła wciągnie dzwignie goleni w to zagłęienie i nie będzie przekazywana żdna siła na orczyk serwa




No i zasadnicze pytanie- za ile? Dostępne podwozia są kosmicznie drogie- około 270-300zł.



A co do ceny to nie mam na czym się wzorować i porównywać :) chyba nie masz na myśli tego cuda z bokami z bakielitu he he co czasami bywa w sklepach :)
  • 0

#4 kr3cik

kr3cik
  • Modelarz
  • 74 postów
  • Age: 38
  • SkądOstrów Wlkp.
  • Imię:Łukasz

Napisano 09 grudzień 2012 - 22:59

No i zasadnicze pytanie- za ile? Dostępne podwozia są kosmicznie drogie- około 270-300zł.


Można zrobić samemu ;)
http://ultralajt.web...ANDING_GEAR.pdf
  • 0

#5 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1429 postów
  • Age: 31
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 09 grudzień 2012 - 23:27

Właśnie to cudo mam na myśli. Mam takie w swoim Swifcie 3.73m (było w zestawie). Też posiada blokadę po otwarciu i szczerze mówiąc to nie wyobrażam sobie by miało tego patentu nie być.

edit:
A i ważne jeszcze abyś pomyślał nad sposobem mocowania tego podwozia do np. wklejonej poziomo sklejki.
Dołączona grafika
  • 0

#6 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 10 grudzień 2012 - 16:19

Też posiada blokadę po otwarciu i szczerze mówiąc to nie wyobrażam sobie by miało tego patentu nie być.

edit:
A i ważne jeszcze abyś pomyślał nad sposobem mocowania tego podwozia do np. wklejonej poziomo sklejki.


ja też miałem to podwozie w łapach koszmarek materiałowy :) powinni tego zabronić sprzedawać i w tym co miałem nie byo zabezpieczenia, ale ogónie takie coś to podstawa , bo pourywane klapki bolą bardzo :)
ten standartowy sposób mocowania jest chyba najprostszy i daje najwięcej sfobody w regulacjach podwozia ale nie widzę problemu z dostosowaniem uchwytu wg indywidualnego zamówienia he he. robiłem dla Amerykanów duuuże podwozioa amortyzowane amortyzatorami gazowymi pod koło 125mm i było uchwycone tylko z jednej strony do wręgi ze sklejki 12mm i chyba stykało ale jak masz jakiś pomysł to podpowiedz :)
  • 0

#7 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1429 postów
  • Age: 31
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 10 grudzień 2012 - 16:27

No ja je mam i nie mam zastrzeżeń akurat. Po otwarciu mogę sobie naciskać na koło ile wlezie a serwo i tak milczy. Blokada nie zadziała jeśli źle ustawi się końcowy zakres serwa. Wystarczy, że będzie o 1mm za mało i blokada nie zadziała. Co do mocowania to wystarczy, że zrobił byś na obu końcach małe nacięcia na takie blaszki jak na mojej ostatniej fotce mocowane poprzecznie- dociskające podwozie do elementu ze sklejki czy innego materiału. No i oczywiście te 2 dodatkowe elementy w zestawie. Śruby czy tam wkręty to może już we własnym zakresie.
  • 0

#8 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 10 grudzień 2012 - 19:59

Dalsze skłdanie ramy i goleni wszystko jak narazie ok w mięzyczasie myślałem o błotniku carbonowym mam narazie fornę do koła 125mm a do 90tki i 100tki w przygotowaniu 14p.jpg 16p.jpg
  • 0

#9 Wojtass_nt

Wojtass_nt
  • Modelarz
  • 1429 postów
  • Age: 31
  • SkądNowy Targ
  • Imię:Wojciech

Napisano 10 grudzień 2012 - 22:00

Cudeńko. Jezu jak ja uwielbiam takie rzeczy :)
  • 0

#10 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 10 grudzień 2012 - 23:05

Cudeńko. Jezu jak ja uwielbiam takie rzeczy :)


Ja też lubie robić takie cuda :)

dalsze działania praktycznie uzbrojone podwozie jeszcze zamontować wysięgniki od domykania klapek.


dzwignia otwierania podwozia ma otwory wyliczone do orczyka 11 13 i 14,5mm wg uznania zobaczymy jak to wyjdzie w praktyce


  • 0

#11 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 11 grudzień 2012 - 19:18

Ramka domykania klapek poskładana 20p.jpg zamontowane na ramie powinien być skok domkniecia dpasowany dla klapek szerokości 20 25mm na stronę klapki będą się zamykały i dociągały praktycznie przy zamkniętym kole a otwierały prawie natycmiast po lekkim ruchu goleni 21p.jpg
  • 0

#12 RenoFlo

RenoFlo
  • Modelarz
  • 331 postów
  • Age: 53
  • SkądTarnów
  • Imię:Renart

Napisano 12 grudzień 2012 - 10:23

Tomek..... czekaj, muszę nastawić sobie szczękę...moje uznanie. trzeba teraz wymyślić przeźroczysty lub mocno wyażurowany kadłub - tego nie mozna chować w środku. Planujesz wersję do montażu "na zewnątrz"? Wiesz, anoda, poler... ile waży (w gramach i złotówkach) taki mechanizm dla koła 70, 75 i 90 mm? a, i jaką średnicę ma pręt (wał), na którym jest mocowana dźwignia napędu i który przenosi całe obciążenie działające na koło? jednakową dla różnych wielkości koła?
  • 0

#13 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 15 grudzień 2012 - 20:05

Tomek.....
czekaj, muszę nastawić sobie szczękę...moje uznanie.

trzeba teraz wymyślić przeźroczysty lub mocno wyażurowany kadłub - tego nie mozna chować w środku.
Planujesz wersję do montażu "na zewnątrz"? Wiesz, anoda, poler...

ile waży (w gramach i złotówkach) taki mechanizm dla koła 70, 75 i 90 mm?
a, i jaką średnicę ma pręt (wał), na którym jest mocowana dźwignia napędu i który przenosi całe obciążenie działające na koło?
jednakową dla różnych wielkości koła?


Sory ale brak czasu już odpowiadam na pytania :) narazie mam tylko wersje do koła 90mm sama rama waży 130g plus koło ja mam ciężkie Robbe 55g
mam już rozrysowane podwozie trochę masywniejsze pod koło 100mm i pod serwo średnie i standard z możiwościa zamocowania wysięgnika z orczykiem pod linki do kierunku przy czym rama będzie miała szybką możliwość pełnej rozbudowy do zamontowania amortyzacji w opcji :)
Będe też robił proste podwozie do 2,5metra szybola i pod koło 60mm taką prościzne :) Wał ma 4mm z pręta sterującego od jakiegoś heli JRa baaardzo twardy
a na chwilę obecną zmontowałem nowe kolejne podwozia jest jeszcze przed elektropolerowaniem ale widać je w całej okazałości :)

podwozie otwarte
Podwozie zamknięte

na tej fotce zaznaczyłem miejsce od jakiego momentu zaczynają się dociągać klapk
i24p.jpg .
  • 0

#14 Tomek.Gro

Tomek.Gro
  • Modelarz
  • 25 postów
  • Age: 44
  • SkądWarszawa
  • Imię:Tomek

Napisano 26 styczeń 2013 - 19:14

Podwozie do szybowca gotowe. Brak czasu heh ale i tak udało się wypuścic wersje ostateczna podwozia na rynek Polski, to widoczne na fotkach jest do szybowca pod koło 90mm i rozpiętości ok 4-4.5mi wadze 5-6.5kg waga bez koła 130g, anoda w wersji twardej do tego elektropolerowanie daje wspaniały efekt, jak by co mam wyskrobanych 10sztuk :D bo jednej sztuki dla siebie nie opłacało się obrabiać i anodować w przygotowaniu jest podwozie dla kolegi pod koło 100mm i amortyzowane na sprężnach gazowych, do szybola 7m pod koło 115mm Podwozie szybowca foto 1 Podw 90mm red.jpg podwozie do szybowca Asg 29 foto 2 podw 90 mm red 3.jpg Podwozie do makiety szybowca foto 3 podw 90 mm red 6.jpg podw 90 mm red 2.jpg podw 90 mm red 5.jpg podw 90 mm red 4.jpg
