Skrzydła z rdzeniem styropianowym, drążone, laminowane


  • Zaloguj się, aby dodać odpowiedź
3 odpowiedzi w tym temacie

#1 bart07

bart07
  • Moderatorzy Forum
  • 1789 postów
  • Age: 40
  • SkądKoszalin
  • Imię:Bartosz

Napisano 06 December 2013 - 12:25

Witam.

Projekt na zimę - CAP 232. Rozpiętość 175cm

Kadłub balsowy, wg planów.

Skrzydła planuję zrobić w technologii oklejenia laminatem.

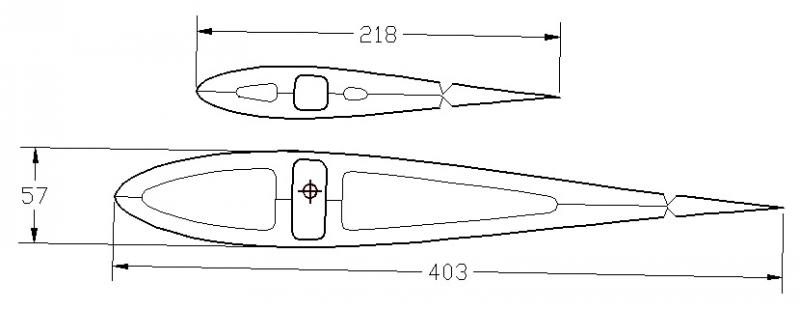

Na rysunku cienką linią pokazane są linie cięcia, grubą laminat (2x50g/m2).

Dźwigar planuję wykonać metodą traconego styropianu, natomiast pokrycie zrobić na szkle i takimi plastrami owinąć prawą i lewą połówkę skrzydeł.

Pozostawiona grubość styropianu - 10mm. Co około 15cm dodatkowo wstawię wręgi ze styropianu.

Czy taka konstrukcja ma sens? Może nie warto? Kilka moich pomysłów poległo na forum - na szczęście...

Bartosz

#2 japim

japim
  • Moderatorzy
  • 910 postów
  • Age: 32
  • SkądWarszawa
  • Imię:Przemek

Napisano 12 December 2013 - 10:19

Jak najbardziej ma sens - tylko że dźwigar musiałbyś dać odpowiednio duży. Problem bedzie taki, że tą rurę będziesz nawijał na zewnątrz czyli każda kolejna warstwa będzie coraz bardziej nierówna co skutkować może luzami w odpowiednio wyprofilowanym wycięciu w profilu. Jeżeli to obskoczysz to nie ma problemu.
Zobacz budowe TA152H w wątku o modelach aircombat - tam są skrzydła z forka próżniowego - widać jakie sa gładkie.
http://pfmrc.eu/inde...52/page__st__20

I jeżeli już się bawisz w takie wycinanki to:
1. Płaty lepiej zrobić ze styroduru - wtedy rzeczywiście jest oszczędność na masie i zyskujesz sztywność.
2. Musisz jakoś rozwiązać zawiasy lotek - w tej chwili wklejone bezpośrednio w styropian długo nie pociągną (nawet w styrodur) - chyba że dasz jakieś wzmacniające listwy przed pokryciem. Zrób lotki niesymetryczne i zawias w postaci wklejonej tkaniny na górnej powierzchni - nota bene tak samo jak w wymienionym wyżej wątku o kombacie TA152H.

#3 Adam_S

Adam_S
  • Modelarz
  • 310 postów
  • Age: 30
  • SkądŁódź
  • Imię:Adam

Napisano 12 December 2013 - 11:31

Albo w spływ płata wstaw listewkę i w niej montuj zawiasy.

#4 bart07

bart07
  • Moderatorzy Forum
  • 1789 postów
  • Age: 40
  • SkądKoszalin
  • Imię:Bartosz

Napisano 12 December 2013 - 16:41

Jestem po rozmowach z "producentem" skrzydeł, podjąłem decyzję o wykonaniu skrzydeł pełnych.

Do drążenia, rzeczywiście lepszy jest styrodur. Skrzydła styropianowe nie powinny być drążone. Nic jednak nie zyskam. Styrodur jest 2-4 razy cięższy. Tak więc drążone płaty styrodurowe wyjdą tak samo ciężkie jak pełne styropianowe.

Co do zawiasów, to planuję zrobić taśmowe. Dlatego jest takie duże podcięcie w profilu.

Na razie będą więc skrzydła pełne, z rdzeniem styropianowym na dodatek oklejone fornirem... Laminowanie pozostawię sobie na następny etap hobby...

Dziękuję za wypowiedzi. Wątek z aircombat - super.
