Zgrzewarka Punktowa do ogniw i nie tylko


  • Zaloguj się, aby dodać odpowiedź
40 odpowiedzi w tym temacie

#1 Detan

Detan
  • Modelarz
  • 20 postów
  • Age: 33
  • GG:
  • SkądPuławy
  • Imię:Jacek

Napisano 19 lipiec 2015 - 23:09

*
Popularny

Jak wiadomo w pracach modelarskich zdarza się, że potrzebujemy łączyć ze sobą metalowe części.
Czasami potrzebujemy złączyć dwa metale bardzo mocno. Decydujemy się na lutowanie, które w zupełności wystarcza, ale co jeśli musimy zlutować pakiety akumulatorowe, które muszą być niezawodne i połączone trwale?
Niektóre pakiety jak LI-POL czy LI- ION nie lubią być przegrzane, bo dochodzi do ich uszkodzenia.
W takim przypadku może nam pomóc zgrzewarka oporowa, która rozgrzewa metal za pomocą bardzo wysokiego prądu (~800A) o niskim napięciu (~1.5V -10V).
Produkowane zgrzewarki fabryczne są bardzo drogie, ale możemy w domowych warunkach zbudować własną zgrzewarkę ze starego transformatora od mikrofalówki.
Taka zgrzewarka ma dużo zalet. Jest tania w budowie i można nią zgrzewać blachy o grubości od 0.1 do 3mm (łącznie) lub pręty o średnicy 2x2,5mm (po wydłużeniu czasu zgrzewania i zmianie elektrod).
Wymiarami też nie będzie zajmowała dużo miejsca i do prac w modelarni nadaje się idealnie.

Do budowy zgrzewarki będziemy potrzebowali:

-Transformator od mikrofalówki, najlepiej zastosować GAL - 800E - 4 taki transformator sprawdzałem i świetnie się nadawał. Oczywiście może być każdy inny z mikrofali o mocy nie mniejszej niż 800W (im mocniejszy tym leszy)
Koszt na znanym portalu aukcyjnym to ~19zl.

-Pręty miedziane na elektrody (mogą być zaostrzone końcówki prądowe z migomatu wkręcone w jakiś inny pręt).
-Przewód na uzwojenie wtórne ~25mm2.
Najlepiej nadają się linki przeznaczone na uziemienie, które maja bardzo cienka izolacje nie grubsza niż 1mm.
Dlaczego taka linka? A dlatego, że szczelina w transformatorze jest niewielka i ciężko będzie zmieścić odpowiednia ilość zwoi, gdy linka będzie miała gruba izolacje.
-Trochę rezystorów, kondensatorów, diod, stabilizator L7805, optotriac moc3041 buzer 5v z generatorem, microswith, kwarc 12MHz,
-Diody prostownicze typ 25fr100m 25A 1000V lub mostek prostowniczy
-Tyrystor BT145-800R lub podobny.
-procesor at89c2051 (jeśli będą chętne osoby to mogę na życzenie procesor zaprogramować)
Zamiast procesora można zbudować timer na NE555 a czas regulować potencjometrem.
-Włącznik kołyskowy 16A
-Wyświetlacz cyfrowy LED
-Małe trafo do zasilania płytki sterującej
-Obudowa uniwersalna (dobrać wg. uznania i wielkości trafo)

Sterownik zgrzewarki oparty jest na projekcie z Nowego Elektronika 4/2004 wiec nie będę go tutaj opisywał.

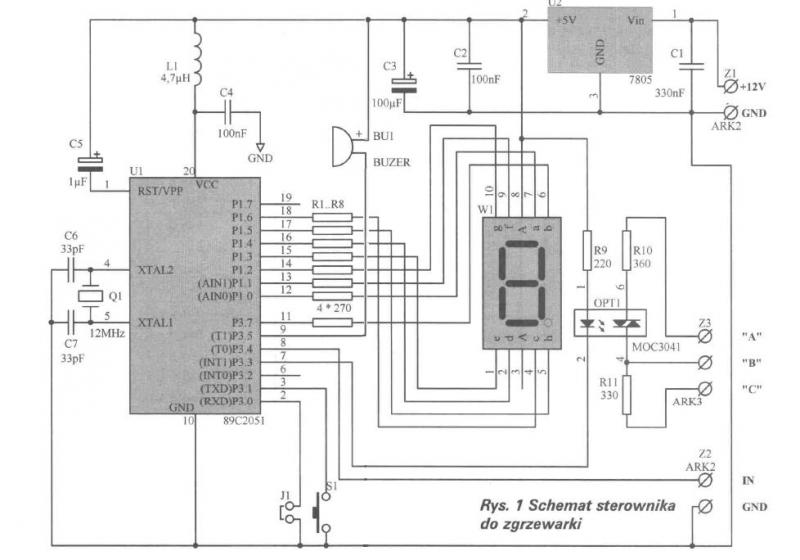

Schemat poprawiony, bo w oryginalnym źle podłączyli buzer ( w opisie na PCB jest podłączony poprawnie wiec śmiało można kopiować do termotransferu):



Opis sterownika z Nowego Elektronika i wsad można pobrać tutaj:
http://www.elektr...?id=555385
W programie sterującym zmieniłem działanie zworki.
Zworka nie ma już za zadanie opóźniania włączenia optotriaka tylko zmienia się nią czasy zgrzewania od 10ms - 100ms ; 100ms - 1s.

Cały projekt mojego autorstwa jest tutaj:
http://www.elektr...935-0.html

Budowę zaczynamy od wyjęcia i przygotowania transformatora z mikrofalówki.
Przy wyciąganiu transformatora z mikrofalówki najpierw musimy rozładować kondensator znajdujący się we wnętrzu obudowy tuż obok transformatora (na zdjęciu oznaczony czerwoną ramką, po lewej stronie od trafo).
TRZY RAZY UPEWNIJ SIĘ ŻE KUCHENKA NIE JEST PODŁĄCZONA DO SIECI!!!
UWAGA! PO OTWARCIU OBUDOWY NIE DOTYKAMY NICZEGO ZANIM NIE ROZŁADUJEMY KONDENSATORA.
W MIKROFALÓWCE WYSTĘPUJĄ GROŹNE DLA ŻYCIA NAPIĘCIA!!!


Przy tej operacji musimy zachować dużą ostrożność i robić to narzędziem, które ma odizolowana cześć metalowa gruba warstwa gumy lub plastiku, ponieważ transformator wytwarza napięcie rzędu 2kV i tym napięciem może być naładowany kondensator.
Może to być np. śrubokręt lub obcęgi. Zwieramy oba wyprowadzenia kondensatora razem trzymając narzędzie za izolowana rączkę.
Zazwyczaj kondensator nie ma w sobie żadnego ładunku ale lepiej być ostrożnym.

Odkręcamy trafo i ostrożnie wyjmujemy z obudowy.
Uzwojenie wtórne to to, które zabezpieczone jest z zewnątrz specjalnym papierem i jest najszersze na rdzeniu.
traso uciete.jpg
Musimy pozbyć się uzwojenia wtórnego żeby zastąpić go swoim. W tym celu opieramy transformator na pewnym podłożu, bierzemy piłkę do metalu w dłoń i tniemy od góry do dołu zwracając szczególną uwagę na uzwojenie pierwotne aby go nie uszkodzić, gdy będziemy już dokańczali przecinać wtórne

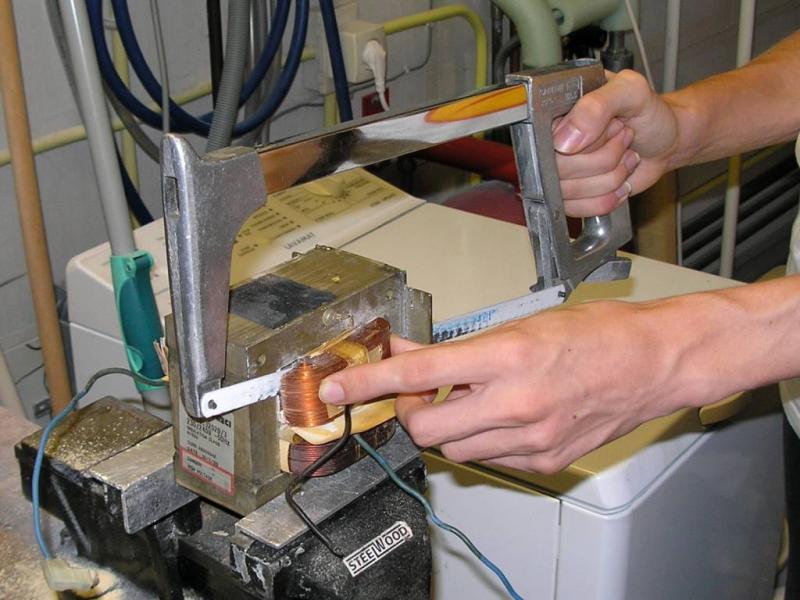

Uzwojenie musimy odciąć z dwóch stron rdzenia, bo jest wklejone na lakier i ciężko go inaczej usunąć.
Kiedy mamy uzwojenie odcięte musimy je wybić ze szczeliny w rdzeniu.
Robimy to kawałkiem stalowego pręta zakończonego płasko z dwóch stron lub innym podobnym narzędziem uderzając w nie młotkiem.

Przy tej operacji pamiętajmy, aby nie zniszczyć uzwojenia pierwotnego, bo inaczej cale trafo będzie nadawało się tylko na śmieci.
Po usunięciu starego uzwojenia wybijamy jeszcze dwa pakiety blaszek znajdujące się miedzy uzwojeniami. Musimy to zrobić, bo inaczej uzwojenie nam się nie zmieści a zgrzewarka nie będzie chciała zgrzewać (te pakiety chyba działają jak boczniki magnetyczne).
Mamy przygotowane trafo, musimy nawinąć nowe uzwojenie.
Długość uzwojenia musimy dobrać tak, aby na rdzeń udało się zmieścić od 3-4 zwojów a końce uzwojeń żeby odstawały od transformatora na długość 50 cm każde, będziemy mieli swobodę ruchów przy zgrzewaniu.
Nawiniecie uzwojenia nie jest rzeczą trudna, ale ostatni 4 zwój wchodzi okropnie ciężko.

Elektrody z prętów miedzianych fi 6-8mm ostrzymy w tokarce lub szlifierka kątową na stożek.
Na końcach uzwojenia lutujemy lub zaciskamy końcówki oczkowe a następnie lutujemy do elektrod w ten sposób:

Jeśli mamy już wszystko gotowe budujemy sterownik na mikrokontrolerze firmy AVR.
Płytkę pod sterownik możemy wykonać termotransferem lub zlecić jakiejś firmie lub nawet wykonać to na laminacie uniwersalnym.
Pozostało jeszcze nam tylko zbudować z tyrystora BT145-800R i diod prostowniczych 25fr100m 25A 1000V układ załączający trafo.
Diody najlepiej przykręcić do jakiegoś laminatu nie przewodzącego prądu a pod każdą diodę wsadzić radiator z blachy aluminiowej wygiętej w kształt litery U.
Diody łączymy zgodnie ze schematem i podłączamy do transformatora.
Jeśli ktoś chce może pokusić się o chłodzenie całego urządzenia małym wentylatorkiem pochodzącym z komputera.
Ja w pierwszej wersji założyłem chłodzenie, ale okazało się zbędne, bo uzwojenia i diody wcale się prawie nie nagrzewały.
Przygotowujemy obudowę wycinamy otwory pod wyświetlacz i przełączniki i możemy cieszyć się zgrzewarka własnej roboty, która na pewno przyda się w niejednej sytuacji.

Koszt całej zgrzewarki nie powinien przekroczyć 150zl jeśli będziemy kupowali nowe części.
Jeśli ktoś chce może wykorzystać części z mikrofalówki i wtedy będzie taniej.
Ja swoja złożyłem za 50zl.

W razie problemów mogę pomoc w budowie, programowaniu procesora lub wykonaniu płytki, jeśli znajdę chwile czasu.

Wszystko mozemy umieścic w zgrabnej obudowie:

Próba niszcząca zgrzanego akumulatorka. Jak widać zgrzeina jest tak mocna, że blaszka rwie się, a zgrzew nie puszcza.

(część zdjęć zapożyczyłem z internetu aby zaprezentować co i jak zrobić, reszta jest mojego autorstwa)
