Witam

W watku tym przyblize testowa budowe modelu opracowanego przez naszego forumowego kolege Slawka.



Docelowo model bedzie mial:



- Rozpietosc 1030mm

- Waga do lotu 620-650g

- Pow nośna (realna) 18,6dm2

- Serwa - myslimy - albo Hitec 65HB/MG albo cos innego

- Silnik - Dualsky XM2834CA9

- Regulator - Turnigy Plush 25

- Pakiet - 11,1V 3S 1300-1500mAh 30C

- Śmigło- podróbka APC 11x5E



Malowanie: hmmm.... chodzi mi po glowie cos takiego:




wiecej fotek moze jeszcze dzis wieczorem



Zapraszam do kibicowania.


  • 0

#2 robertus

robertus

    Depronowe Siły Powietrzne

  • Modelarz
  • 10920 postów
  • Age: 46
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 12 wrzesień 2014 - 13:17

Oczywiście subskrybuję, bo też czekam w kolejce na swój zestaw.


  • 0

#3 tomasz.smolarek

tomasz.smolarek
  • Modelarz
  • 491 postów
  • Age: 47
  • SkądTeresin
  • Imię:Tomek

Napisano 12 wrzesień 2014 - 14:46

To i ja.


  • 0

#4 andrzej351

andrzej351
  • Modelarz
  • 783 postów
  • Age: 46
  • SkądPŁOŃSK
  • Imię:ANDRZEJ

Napisano 12 wrzesień 2014 - 17:55

również będę śledził temat  :) .


  • 0

#5 dukeroger

dukeroger
  • Modelarz
  • 1444 postów
  • Age: 46
  • SkądHamburg
  • Imię:Piotr

Napisano 15 wrzesień 2014 - 13:19

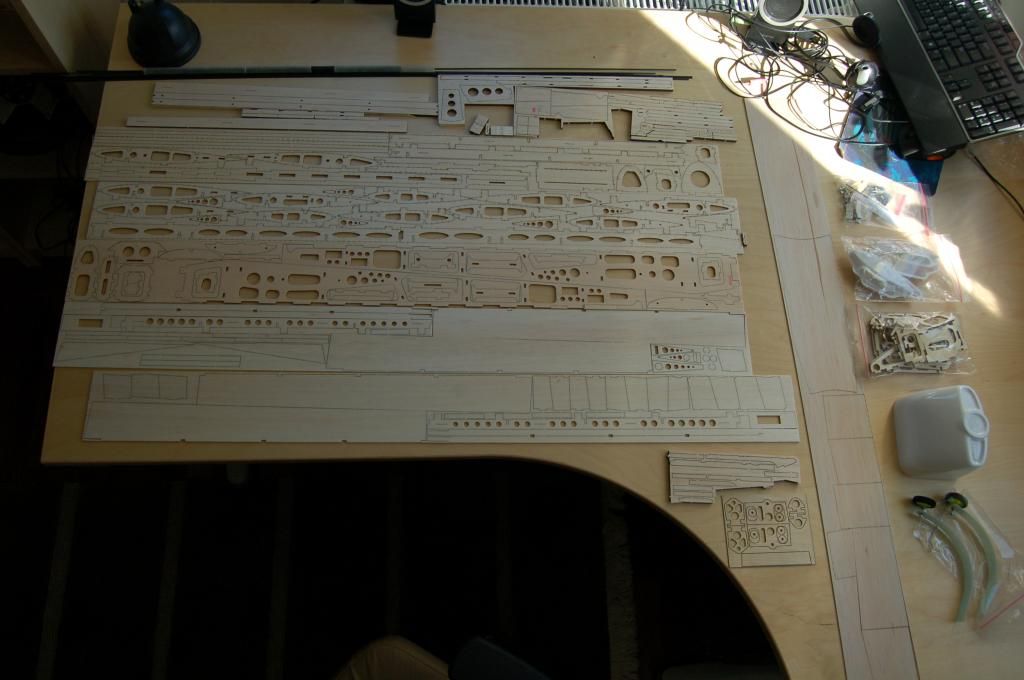

no to zaczynamy; po otwarciu i rozpakowaniu niepozornego kartonika oczom ukazalo sie bogactwo roznorodnych czesci wliczajac:



czesci balsowe; wycinanki naprawde wysokiej jakosci, material nieuszkodzony, w grubszej balsie odnotowalem odrobine niepelnych przepalen ale nie stanowi to jakiegos wiekszego problemu. To co by sie ewidentnie przydalo to jakis ogolny rozklad czesci zeby szybciej odnajdywac poszukiwane elementy. Dodatkowo widzimy elementy weglowe oraz bagnet do mocowania skrzydel wraz z rurkami w ktore wchodzi

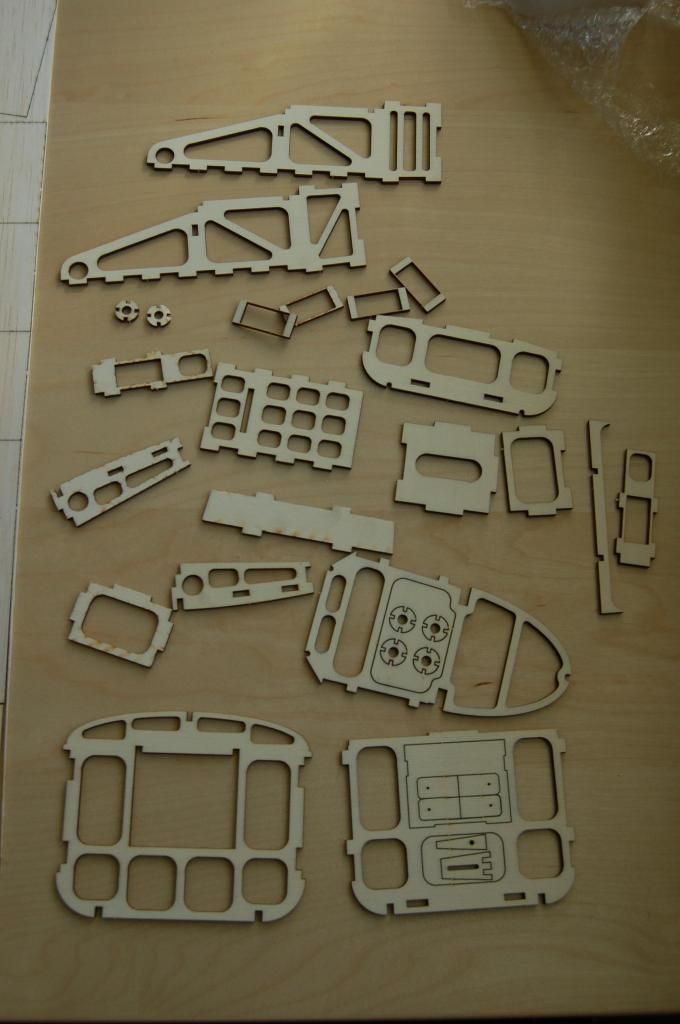

do czesci balsowych dolozony jest woreczek z czesciami sklejkowymi, zawartosdc prezentuje sie tak:

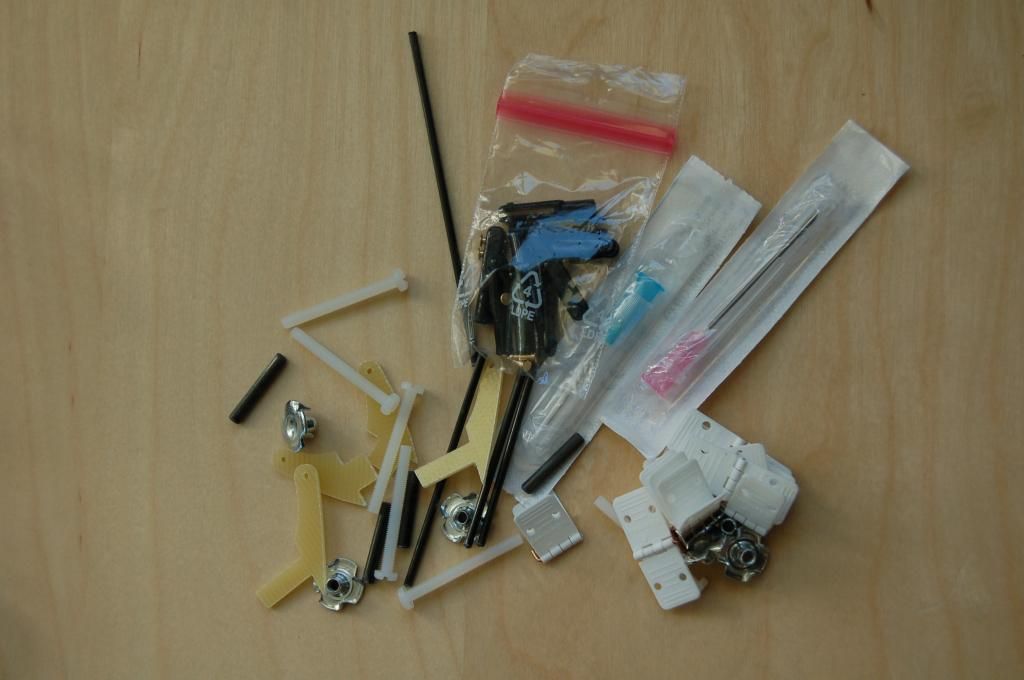

rozliczna galanteria:

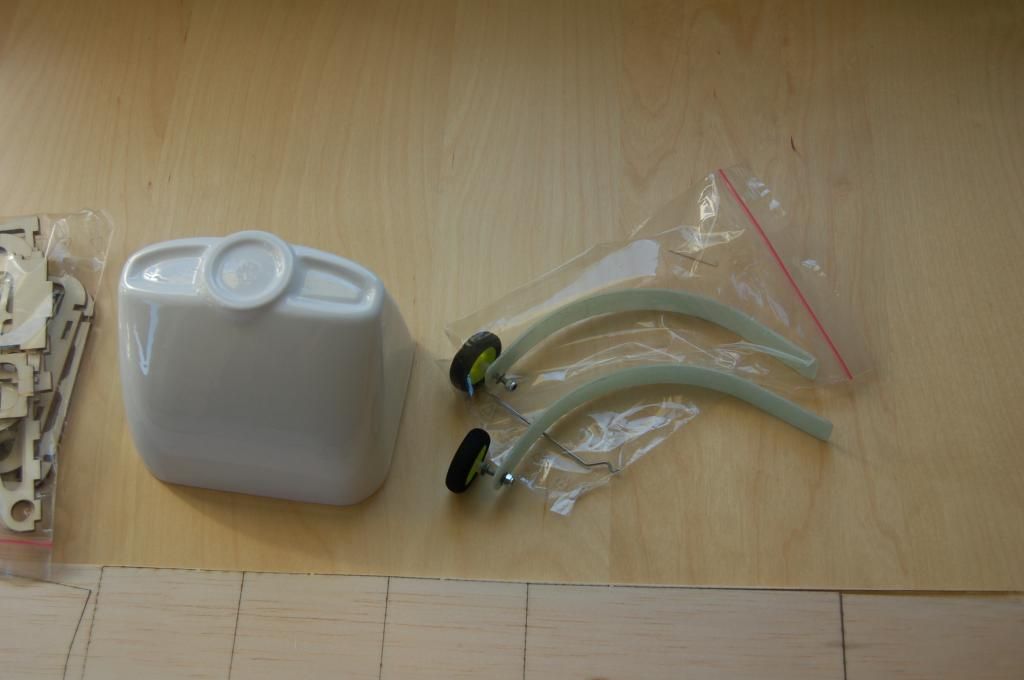

podwozie oraz mordka (co do mordki mam pewne ale co do jakosci powierzchni - widac miejsca laczenia kopyta ale slawek zapowiedzial ze finalny produkt bedzie poprawiony):

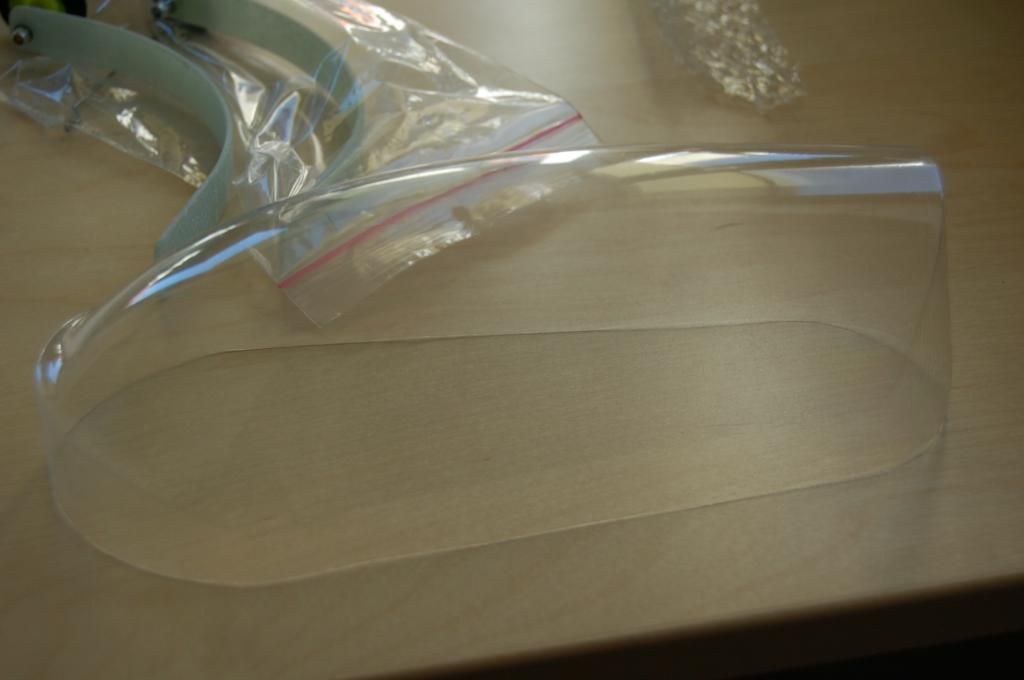

oraz kabinka:






Calosc robi dobre wrazenie, czesci sa popakowane i zabezpieczone do trasportu

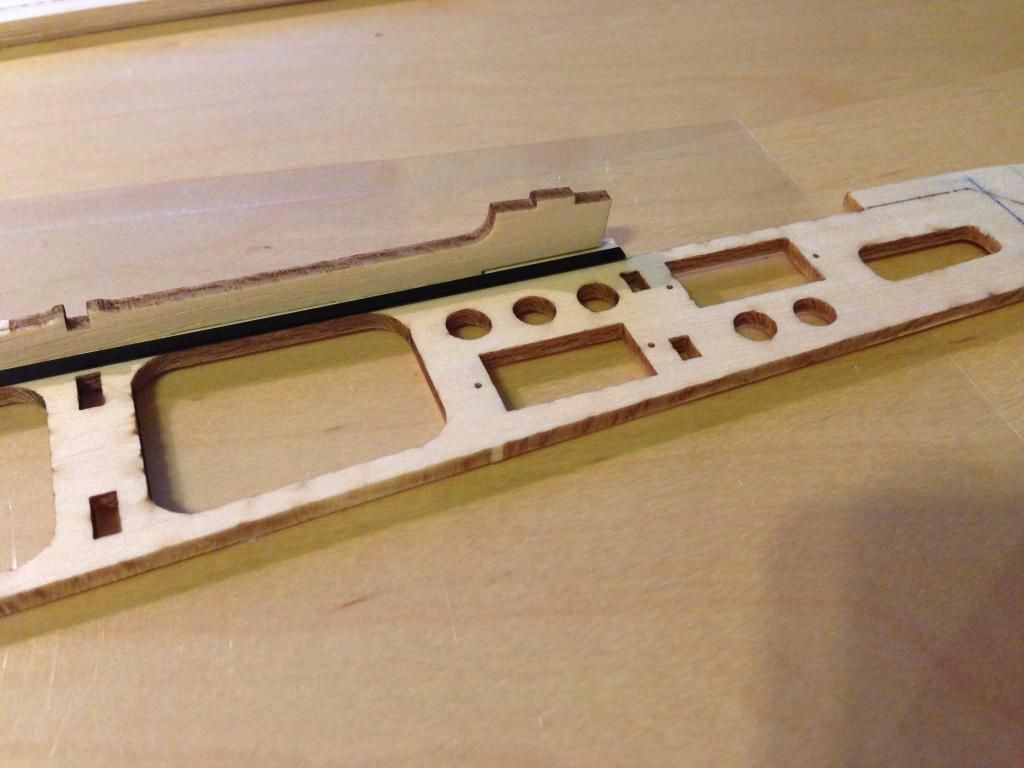

Skladanie kaldub rozpoczynamy od przygotowania boczkow. W tym celu po wyjeciu ich z ramek i pozbyciu sie metoda szlifowania mostkow przyklejamy gorne wzmocnienie oraz gorne i dolne wzmocnienia weglowe. Uwaga na stykowanie dolnego wzmocnienia tak by bylo w tej samej plaszczyznie co powierzchnia bocznego pokrycia balsowego.



3EC9E5D5-D251-43D0-A797-882087014EAD_zps



FBF9BB53-4C15-4BE6-AF7A-C185A4B0B89D_zps

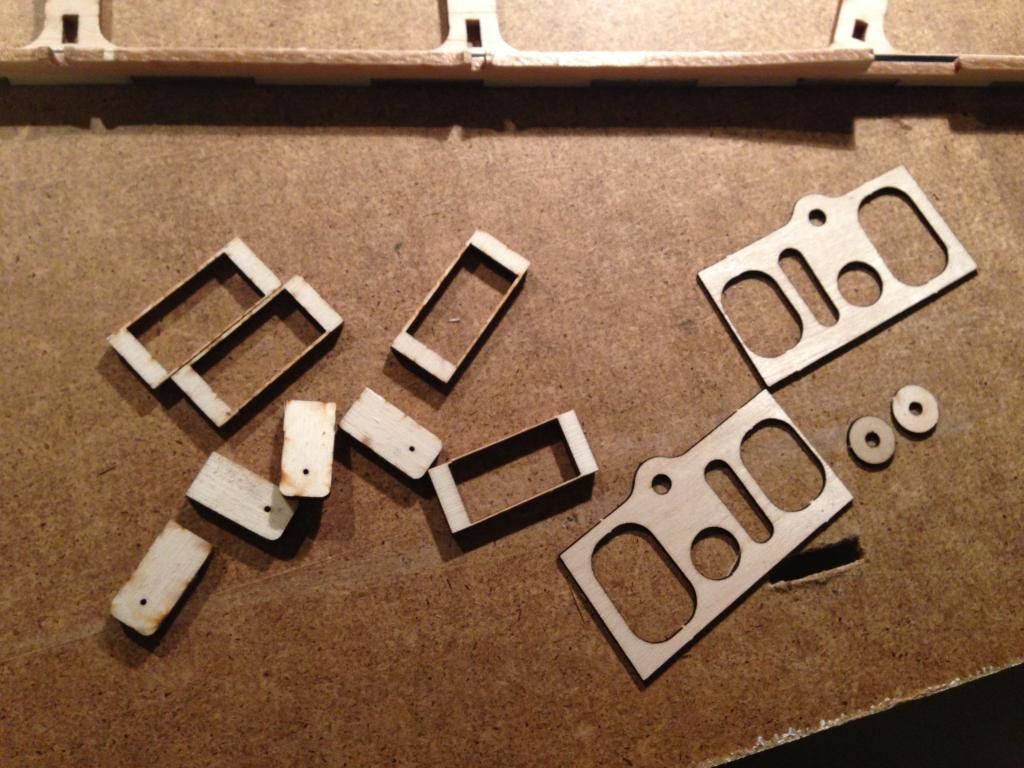

tylna wewnetrzna czesc boczku nalezy na 18mm zeszlifowac co pozwoli potem wkleic mocowanie statecznika oraz wkleic niezbedne wzmocnienia pod serwa oraz fragmentow gdzie przechodzi rura skrzydla:



F849C79C-BC81-439B-9C60-E3CDED68503D_zps

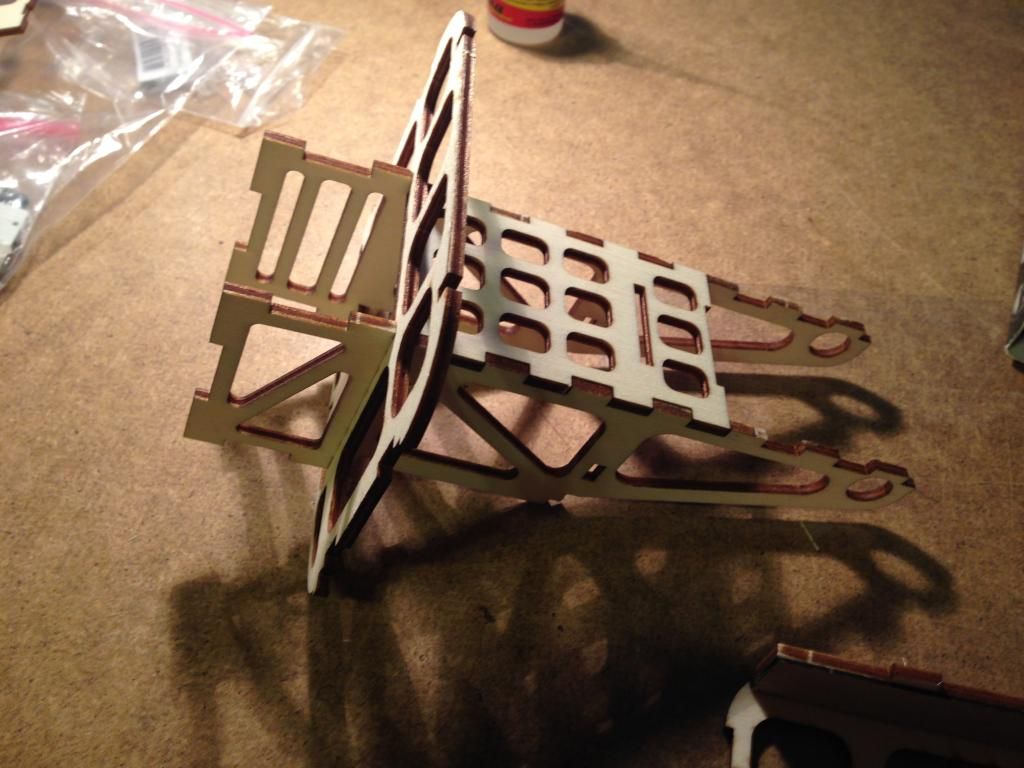

nastepnie zaczynamy przygotowac konstrukcje przodu skladajac na sucho elementy:



F96A2088-9450-4947-8562-EFB275E8EE1D_zps

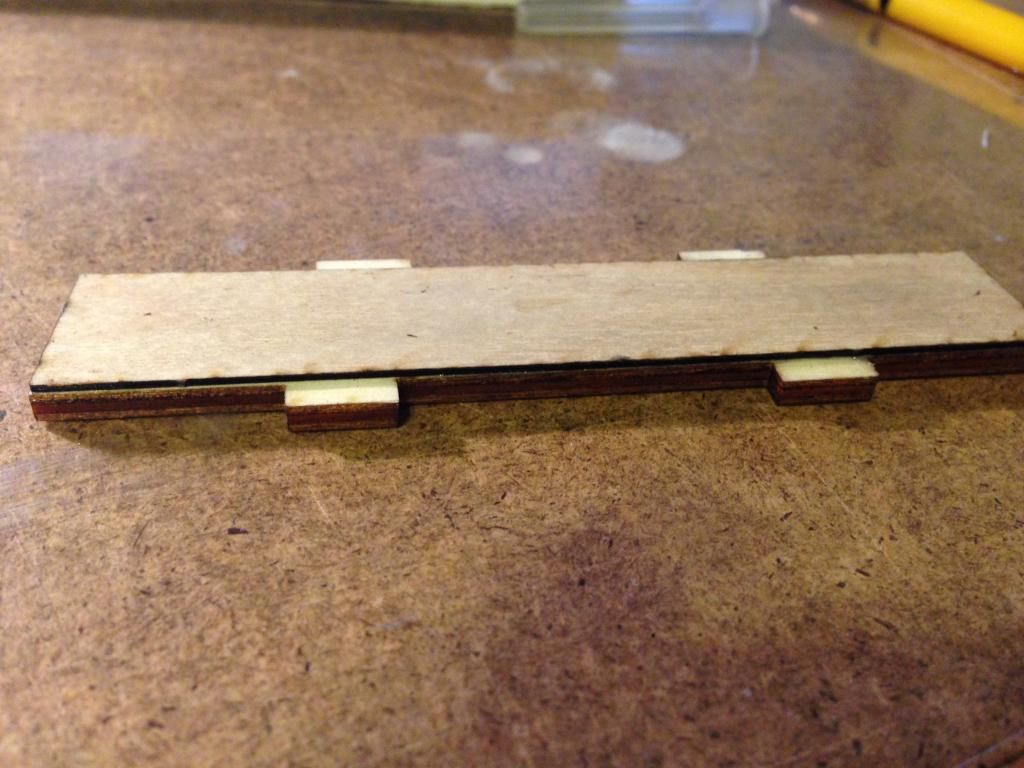

sklejamy wzmocnienie pod podwozie:



EF996C0A-3C64-4305-B120-DCB52866CB4E_zps

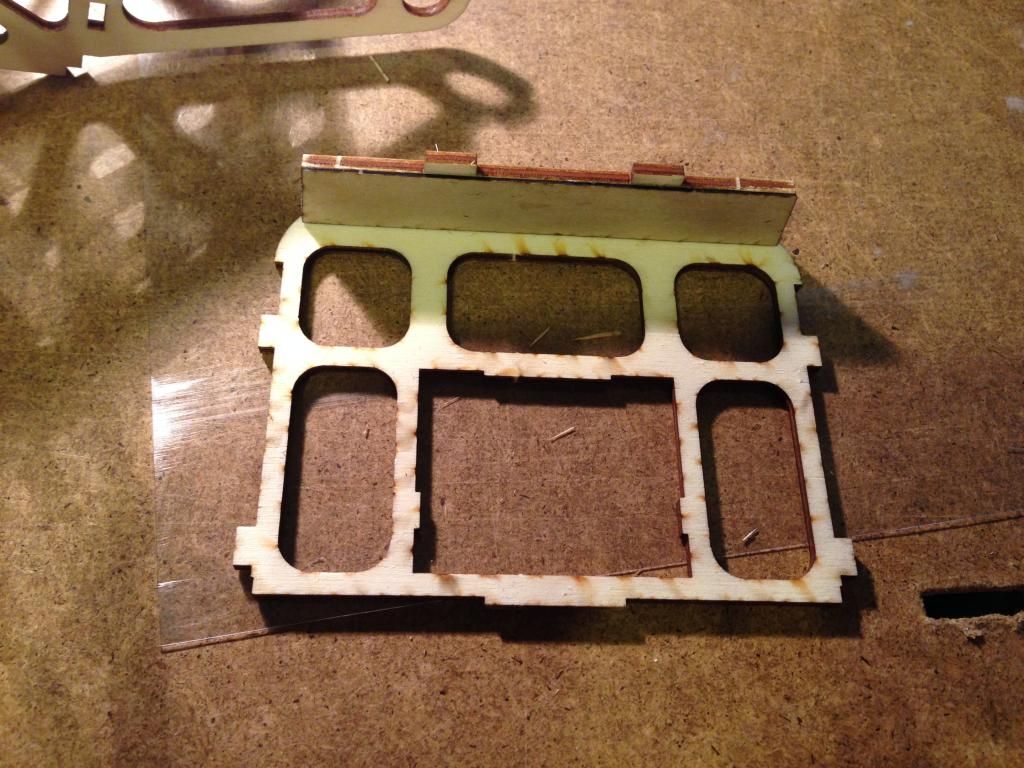

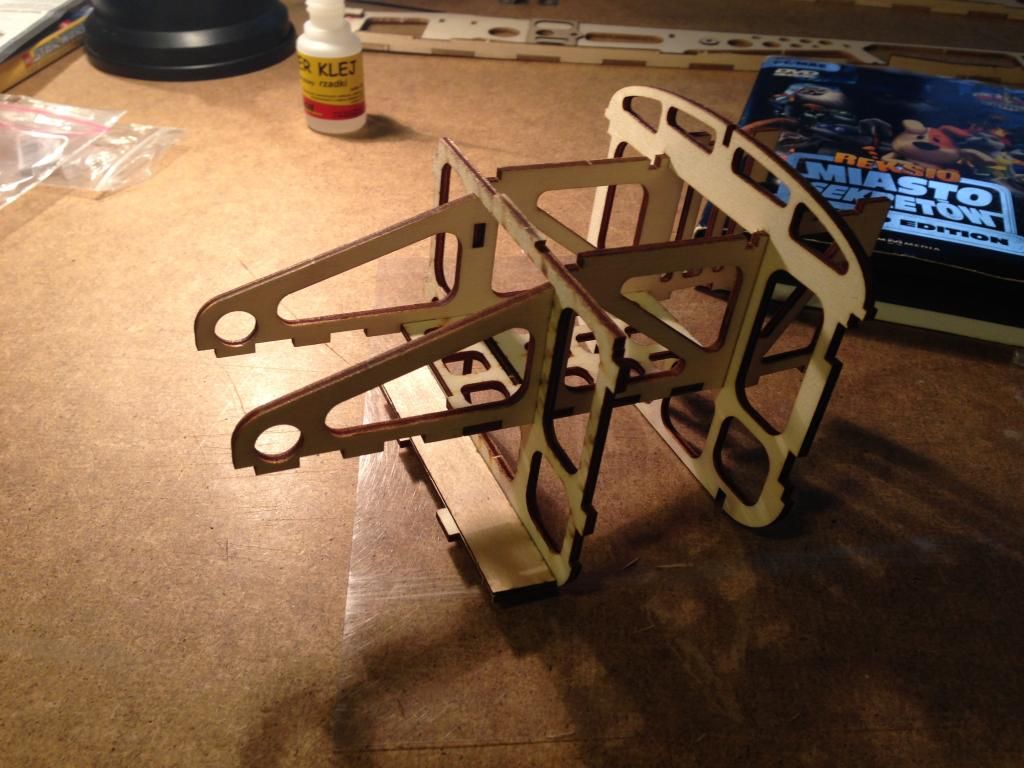

na sucho wciskamy w kolejna wrege kadluba:



067B8516-BF1A-4ABB-B9EE-A9FECEFD0702_zps



C00C8EF5-A174-4F10-81AB-F2431E443043_zps

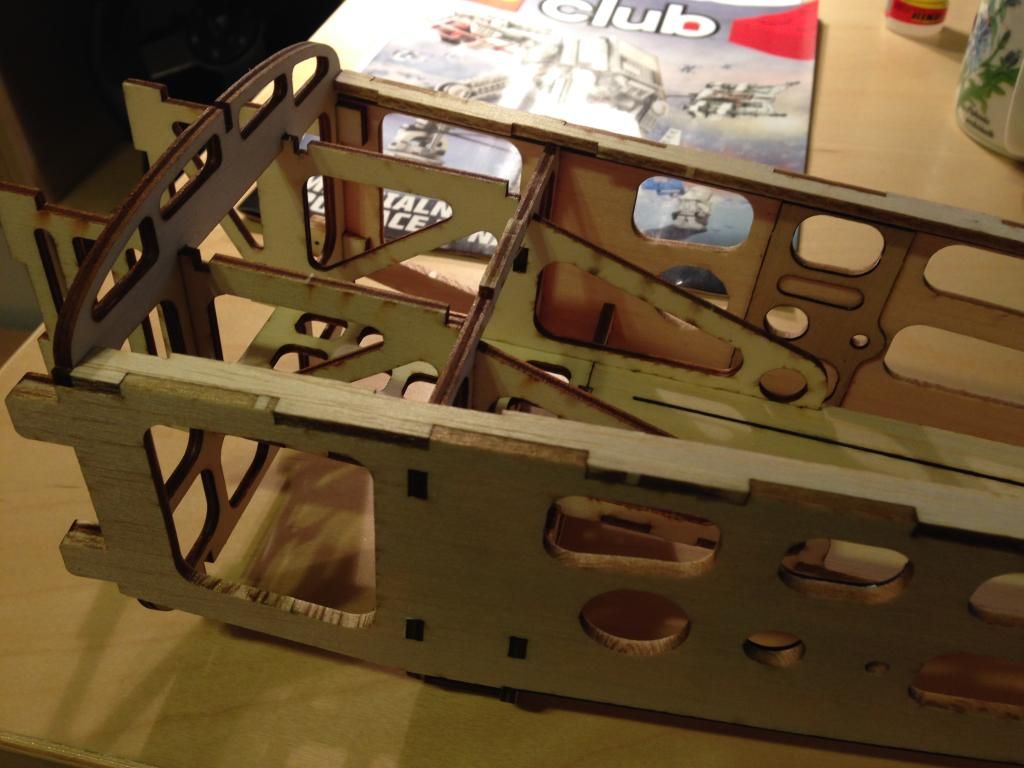

konstrukcje po dolozeniu polki pod pakiety (wzmocnionej najpierw weglowymi plaskownikami) wciskamy w jeden z boczkow, dokladamy pozostale wregi i zamykamy drugim boczkiem:



C44D1F4E-2468-4CFF-A7FC-41D1FED1C23F_zps

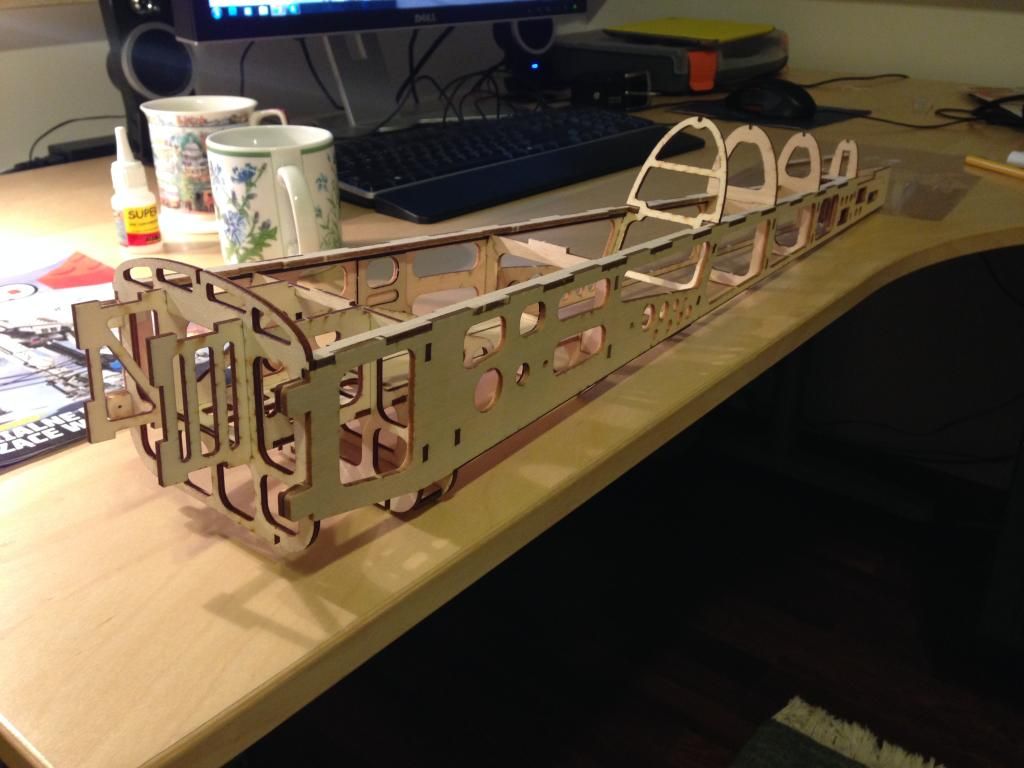

na tym etapie konstrukcja prezentuje sie mniej wiecej tak:



28B3BF25-5E84-4B74-884D-E0A7E6FC52E8_zps



na tym etapie model nalezy ustawic by wyelimionowac odksztalecenia i polapac CA, nasuwa mi sie tu wniosek ze moze nalezy miec jeszcze wklejone gorne mocniki to bedzie to proces latwiejszy.

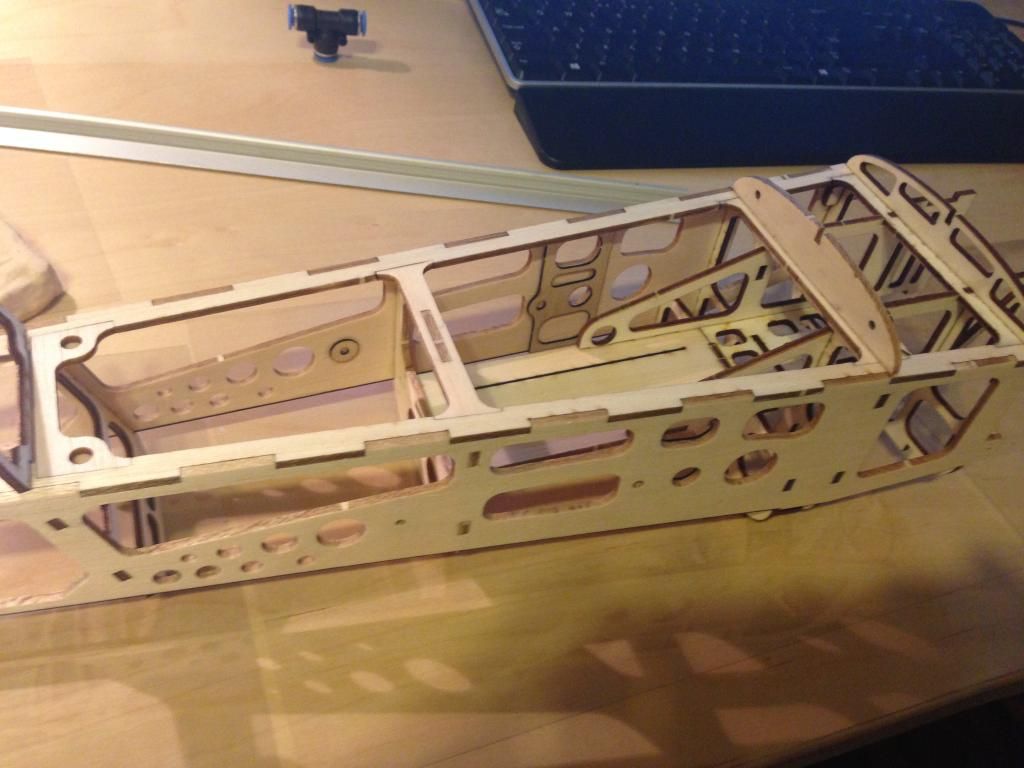

Po dolozeniu mocnikow oraz gornej polwregi wyglada to tak:



E9E61848-DA98-413B-A84F-AAFA93ECD1A0_zps

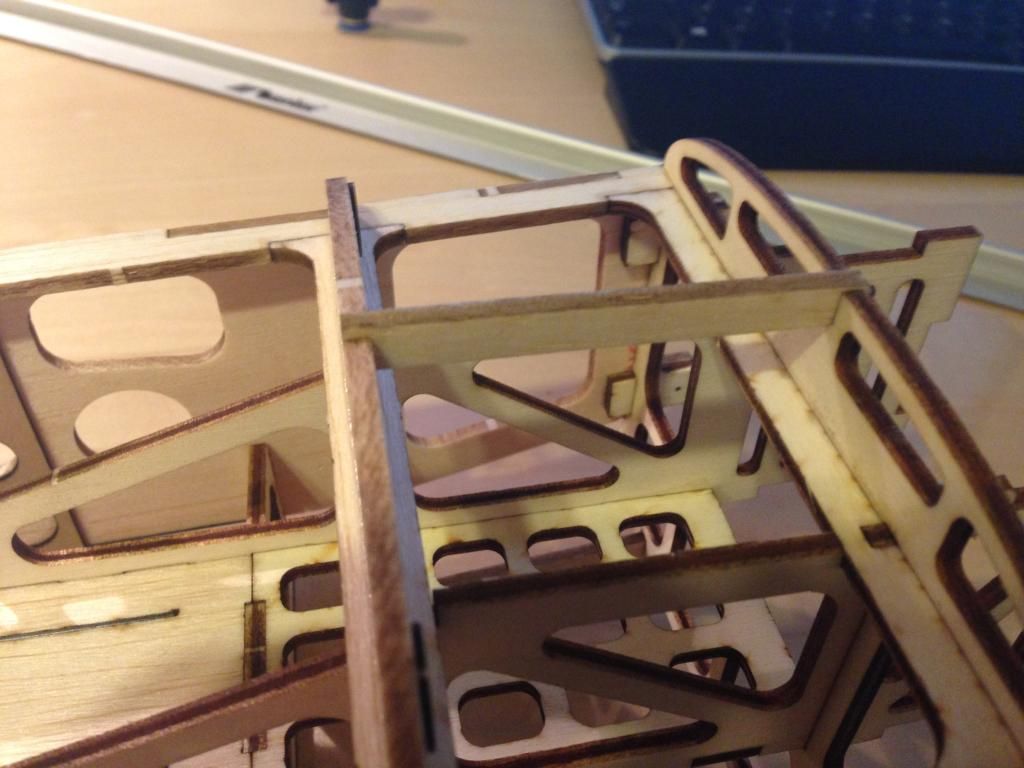

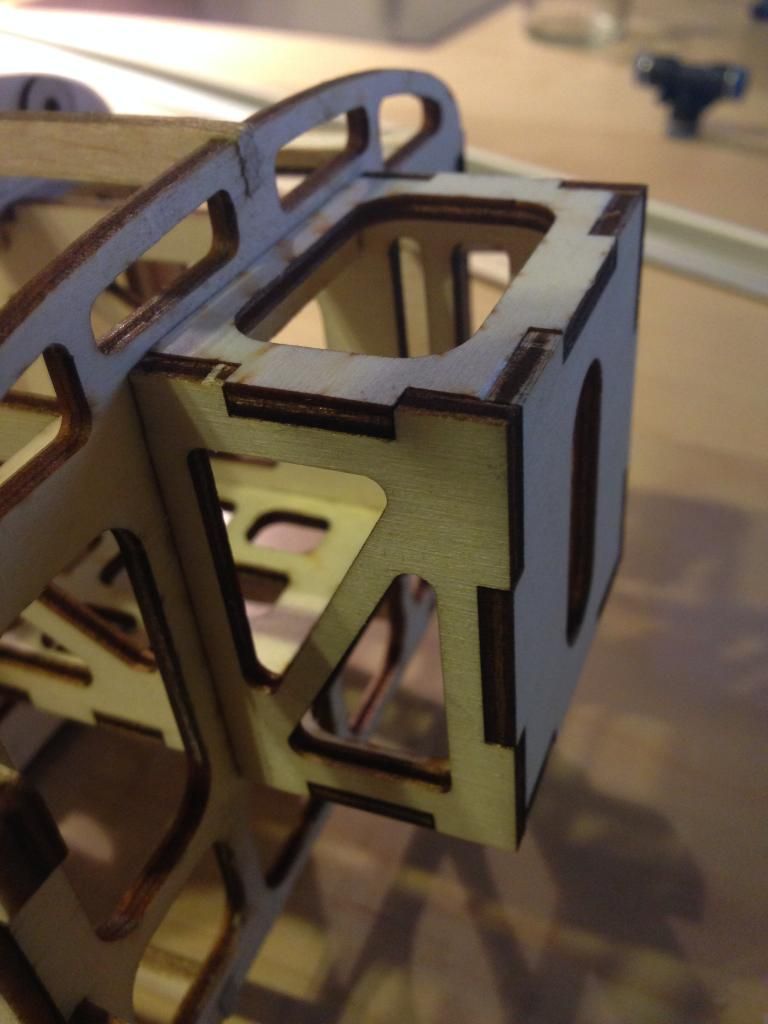

mocujemy wzdluzne wzmocnienia na gorze (1x) i dole (2x) oraz zamykamy domek:



705D5FF3-3F02-4B03-B83C-F0B0E73C7318_zps



03668EAA-42DD-4BB1-B049-1DA759F0FE99_zps



wklejamy gorne wzmocnienie weglowe w wierzcholek garbu (przydalo by sie jakies zabezpieczenie kata bo wregi na kierunku wzdluznym sa dosc podatne na odksztalecenia:



FB474E9D-A25F-4042-8621-C4E777F16194_zps

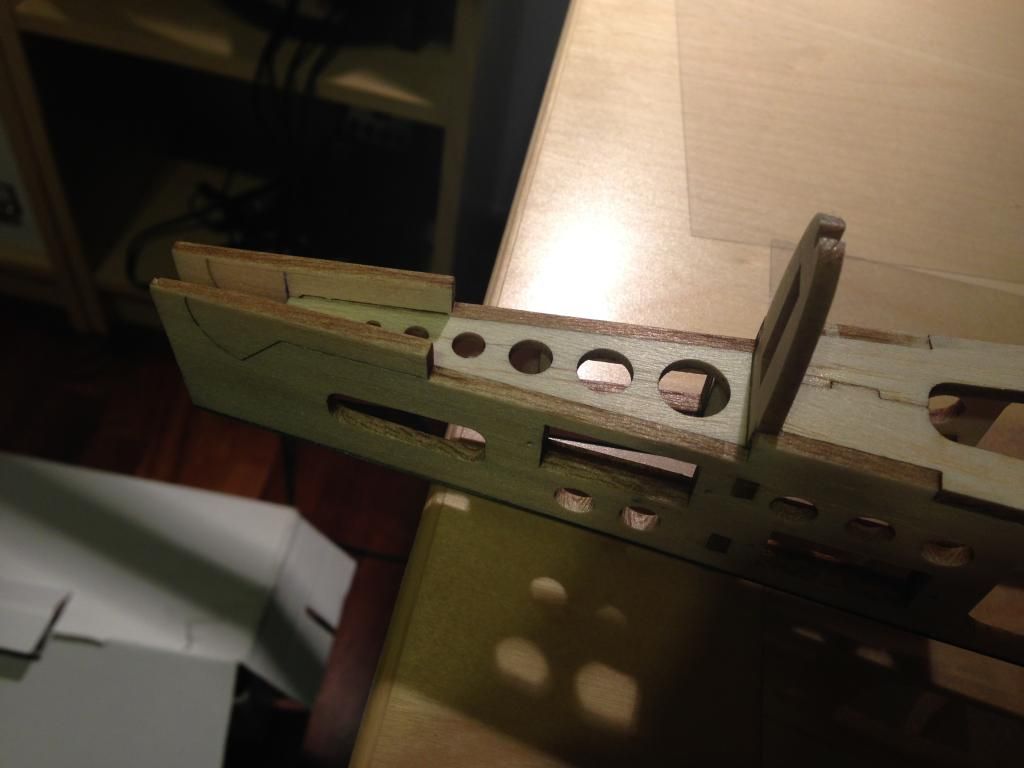

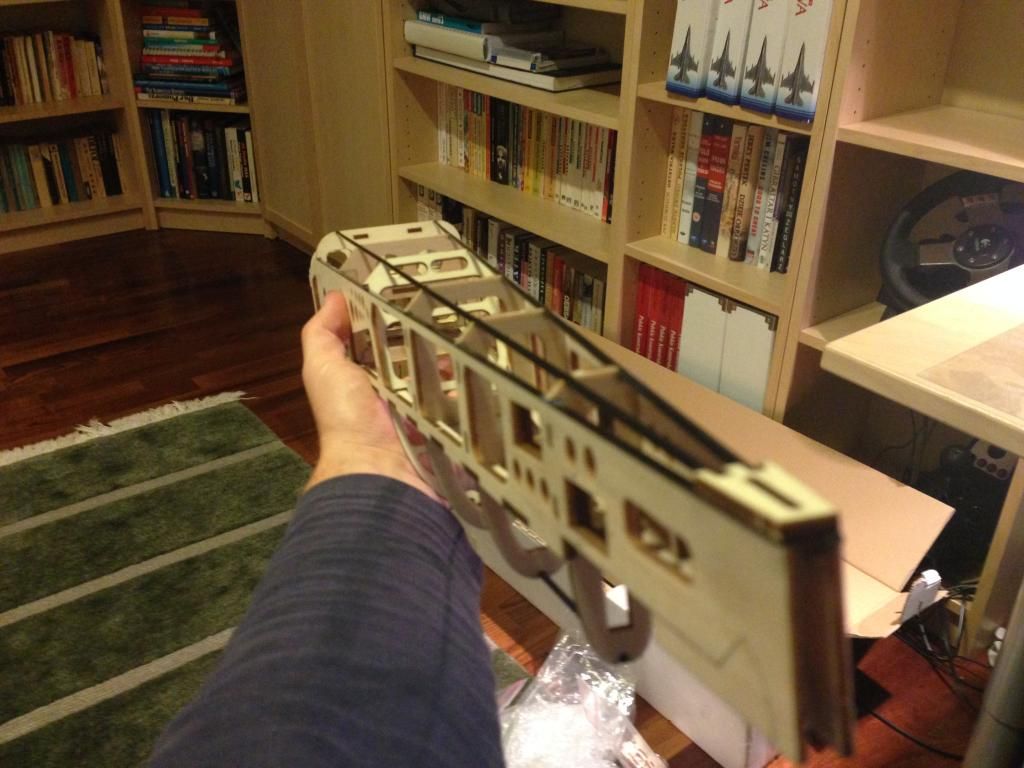

wklejamy wzmocnienia pod tylne podwozie oraz fundament pod ster wysokosci, dokladmy dolne wzmocnienia weglowe:



12039C89-E28B-4A36-8ADD-39DF1957E26D_zps



DDE41845-3BC7-4908-9ECC-F3A187B40F47_zps

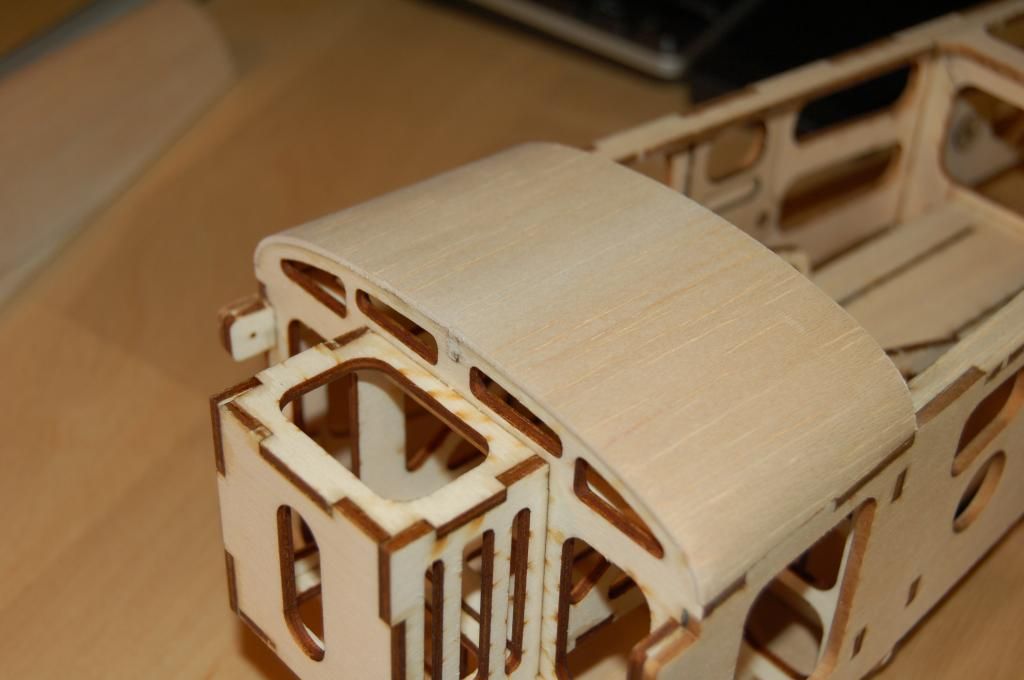

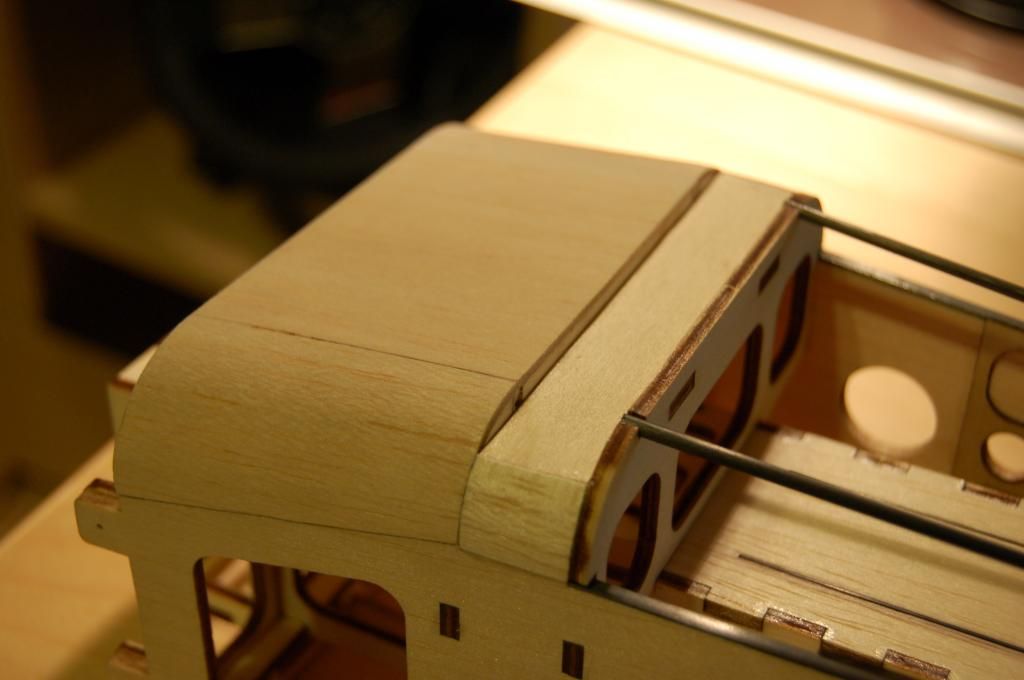

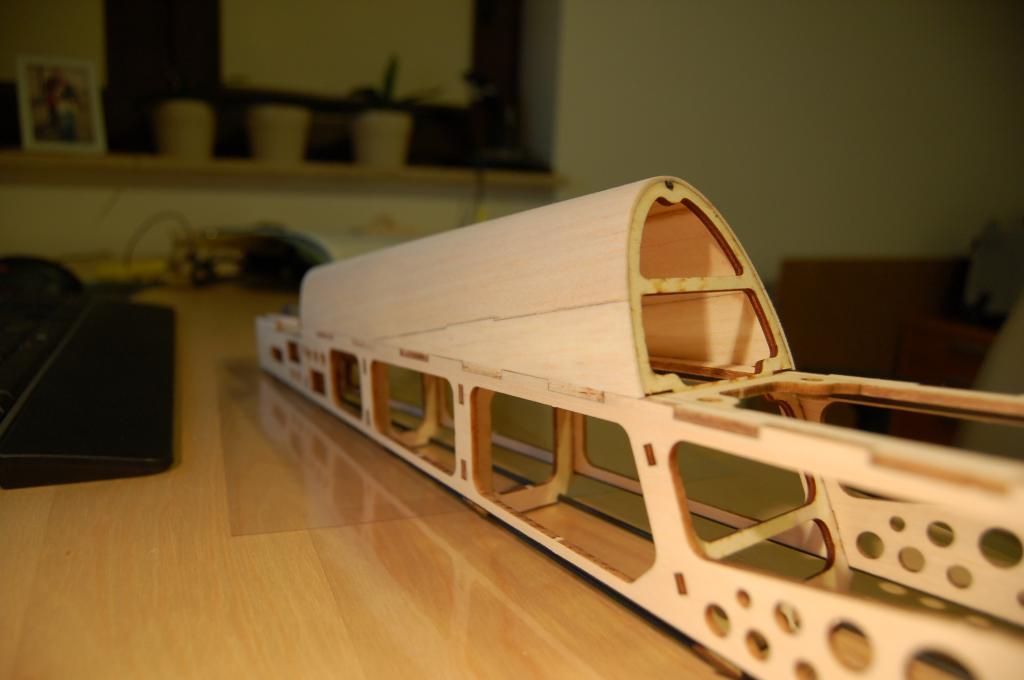

wklejamy poszycie gorne przodu kadluba (giecie na plyn z amoniakiem):








to samo na dole (tylko czesci 3, boczne kawalki doskonale daly sie zwinac na szyjce butelki od wina)






uzupelniamy brakujace fragmenty przy mocowaniu podwozia:

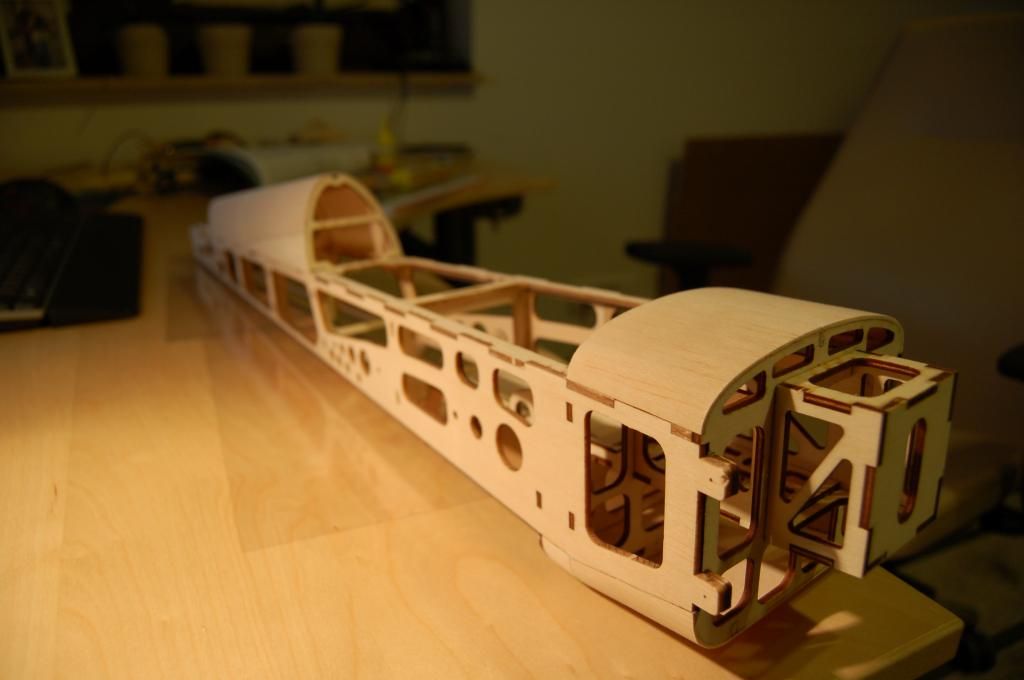

kadlub prezentuje sie tak:

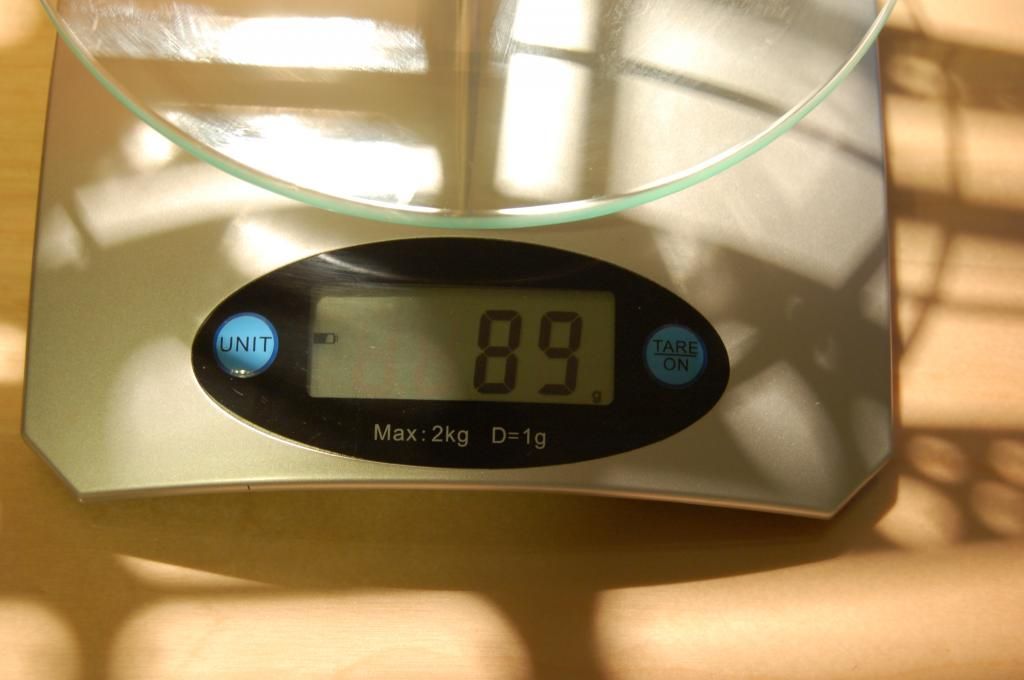

calosc wazy na ta chwile:






i zajela tak naprawde 2 wieczory, uwaga przy oklejaniu kesonu kadluba zeby nie znieksztalcic tylu bo jest dosc wiotki - mi sie to niestety udalo i musze teraz doszlifowac fundament pod ster wysokosci by model mial geometrie


  • 0

#6 SlawekADW

SlawekADW
  • Modelarz
  • 475 postów
  • Age: 45
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 15 wrzesień 2014 - 16:07

Kopytko maski zostanie odpowiednio przygotowane, zrobię też jakieś przyrządy pomocnicze do prawidłowego sklejenia kadłuba. Postaram się jak najszybciej wykonać odpowiednią instrukcję bo kolejność montażu jest tutaj kluczowa.


  • 0

#7 robertus

robertus

    Depronowe Siły Powietrzne

  • Modelarz
  • 10920 postów
  • Age: 46
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 15 wrzesień 2014 - 17:04

Z tego co widzę przydałoby się :) Przynajmniej dla mnie.


  • 0

#8 SlawekADW

SlawekADW
  • Modelarz
  • 475 postów
  • Age: 45
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 15 wrzesień 2014 - 17:44

Zrobi się tak żeby było dobrze. Mam już w głowie obraz tego co chcę zrobić w temacie odpowiednich przyrządów  montażowych, teraz to tylko kwestia przelania tego do CAD-a.


  • 0

#9 dukeroger

dukeroger
  • Modelarz
  • 1444 postów
  • Age: 46
  • SkądHamburg
  • Imię:Piotr

Napisano 18 wrzesień 2014 - 23:08

tytulem update'u:

wykonczylem mocowanie statecznika:







rozpracowalem podstawe kabinki:







po docieciu oszklenia na chwile obecna model prezentuje sie tak:




jutro skrzydla :)


  • 0

#10 SlawekADW

SlawekADW
  • Modelarz
  • 475 postów
  • Age: 45
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 19 wrzesień 2014 - 05:57

Na tym etapie nie wklejaj jeszcze magnesów. Co warto zrobić to zamocować klapę od przodu za pomocą kołeczków węglowych fi 3mm do kadłuba i doszlifowanie pokrywy do górnego/przedniego pokrycia kadłuba. Te dwie powierzchnie powinny być na równo.


  • 0

#11 tomasz.smolarek

tomasz.smolarek
  • Modelarz
  • 491 postów
  • Age: 47
  • SkądTeresin
  • Imię:Tomek

Napisano 19 wrzesień 2014 - 06:10

Jak to się pięknie czyta i ogląda! :)


  • 0

#12 SlawekADW

SlawekADW
  • Modelarz
  • 475 postów
  • Age: 45
  • SkądWarszawa/Ostrowiec Św.
  • Imię:Slawek

Napisano 19 wrzesień 2014 - 06:17

Niestety, z rozmowy z Piotrem wynika że zawieruszyło się kilka rozpórek do usterzenia. To jest niedopuszczalne i się nie powtórzy.

 Piotrze, wysłałem Ci na PW  rysunki  usterzenia w PFD-fie.


  • 0

#13 Dragon_X

Dragon_X
  • Modelarz
  • 182 postów
  • Age: 40
  • SkądBydgoszcz
  • Imię:Daniel

Napisano 19 wrzesień 2014 - 06:30

Pięknie się zapowiada. Ten model (extra) to moje marzenie przyszłości. Chciałbym zapytać, czy będzie można zamówić taki kit oraz jaki będzie to koszt?
  • 0

#14 Viper

Viper
  • Modelarz
  • 1661 postów
  • Age: 50
  • SkądW-wa
  • Imię:Marcin

Napisano 19 wrzesień 2014 - 07:32

Jak to się pięknie czyta i ogląda! :)

A jak to pięknie wygląda zmontowane :)


  • 0

#15 tomasz.smolarek

tomasz.smolarek
  • Modelarz
  • 491 postów
  • Age: 47
  • SkądTeresin
  • Imię:Tomek

Napisano 19 wrzesień 2014 - 08:08

Skończę mikrusa, kupię extrę :)


  • 0

#16 robertus

robertus

    Depronowe Siły Powietrzne

  • Modelarz
  • 10920 postów
  • Age: 46
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 19 wrzesień 2014 - 08:12

Wpisz się do zeszytu kolejkowego ;)


  • 0

#17 Dragon_X

Dragon_X
  • Modelarz
  • 182 postów
  • Age: 40
  • SkądBydgoszcz
  • Imię:Daniel

Napisano 19 wrzesień 2014 - 09:08

Jasne ale jaki jest koszt?
  • 0

#18 robertus

robertus

    Depronowe Siły Powietrzne

  • Modelarz
  • 10920 postów
  • Age: 46
  • SkądJelcz-Laskowice
  • Imię:Robert

Napisano 19 wrzesień 2014 - 09:21

Zapytałes Slawka na PW?


  • 0

#19 Dragon_X

Dragon_X
  • Modelarz
  • 182 postów
  • Age: 40
  • SkądBydgoszcz
  • Imię:Daniel

Napisano 19 wrzesień 2014 - 09:22

O faktycznie, musze napisać 😊
  • 0

#20 mr.suchy

mr.suchy
  • Modelarz
  • 426 postów
  • Age: 34
  • SkądGliwice
  • Imię:Przemek

Napisano 19 wrzesień 2014 - 11:25

Jakie macie sposoby na przymocowanie owiewki kabiny ? Na małe śruby a może klej a na to folia ?
