Witam, staje do konkursu pierwszy raz... pierwszy wątek na forum... może bedzie pierwsze... no dobra żartowałem. Krutki opis maszyny: Niemieckie zakłady Pfalz Flugzeugwerke GmbH produkowały samoloty od 1913 r. Oblatany wiosną 1917 roku dwupłatowiec myśliwski Pfalz D.III był pierwszą oryginalną konstrukcją zakładów Pfalz, opracowaną przez zespół konstruktorów pod kierownictwem Rudolfa Gehringera. Na początku 1918 roku samolot zmodyfikowano tworząc wersję D.IIIa, o bardziej zaokrąglonych końcówkach stateczników i płatów, napędzaną mocniejszym silnikiem Mercedes D.IIIa o mocy 133 kW (180 KM) (przeniesiono w niej też karabiny maszynowe z wnętrza kadłuba na grzbiet przed kabiną pilota). Ogółem wyprodukowano ok. 1000 samolotów wersji D.III i D.IIIa, jednak nie były one zbyt popularne wśród pilotów ze względu na niską prędkość poziomą. Ich zaletą była natomiast doskonała widoczność z kabiny i wysoka wytrzymałość płatowca dzięki zastosowaniu skorupowej konstrukcji kadłuba. W ciągu lata 1918 r. rozpoczęto wycofywanie tych samolotów z frontu i w sierpniu pozostało ich tylko 166 sztuk. a to malowanie które postaram sie odtworzyć jest to wersja DIII pilota - Lt.Fritz Hohn. Autumn 1917

Załączone miniatury

  • pfalzd3-1.gif
  • pfalz-diii-3.jpg
  • pfalz-d3-4011.jpg
  • pfalz-d3-4011-top.jpg

  • 0

#2 tb86

tb86
  • Modelarz
  • 5 postów
  • Age: 33
  • SkądBierutów
  • Imię:Tomek

Napisano 30 listopad 2014 - 23:36

Waga wszystkich części:

DSCF1992 (Kopiowanie).JPG

Szlifuję końcówki skrzydeł i opalam włoski epp:

DSCF1993 (Kopiowanie).JPG

Sklejam połówki skrzydeł:

DSCF1995 (Kopiowanie).JPG

Pręty przed wklejeniem szlifuję i odtłuszczam rozpuszczalnikem:

DSCF1996 (Kopiowanie).JPG

Najpierw przekłuwam statecznik prętem stalowym, potem w to miejsce wprowadzam pret węglowy:

DSCF1997 (Kopiowanie).JPG

Zawiasy kołkowe wklejam na klej UHUpor:

DSCF2005 (Kopiowanie).JPG

Dziury na srwa:

DSCF2006 (Kopiowanie).JPG

Lotki wklejam na UHUpor:

DSCF2008 (Kopiowanie).JPG

Wręga pod silnik:

DSCF2013 (Kopiowanie).JPG

Sklejam kadłub na UHUpor:

DSCF2014 (Kopiowanie).JPG

Przyklejam dolne szkrzydło:

DSCF2016 (Kopiowanie).JPG

W międzyczasie powstają koła:

DSCF2017 (Kopiowanie).JPG

DSCF2018 (Kopiowanie).JPG

Maluje kadłub i skrzydło:

DSCF2063 (Kopiowanie).JPG

DSCF2064 (Kopiowanie).JPG


Waga wszystkich części:

DSCF1992 (Kopiowanie).JPG

Szlifuję końcówki skrzydeł i opalam włoski epp:

DSCF1993 (Kopiowanie).JPG

Sklejam połówki skrzydeł:

DSCF1995 (Kopiowanie).JPG

Pręty przed wklejeniem szlifuję i odtłuszczam rozpuszczalnikem:

DSCF1996 (Kopiowanie).JPG

Najpierw przekłuwam statecznik prętem stalowym, potem w to miejsce wprowadzam pret węglowy:

DSCF1997 (Kopiowanie).JPG

Zawiasy kołkowe wklejam na klej UHUpor:

DSCF2005 (Kopiowanie).JPG

Dziury na srwa:

DSCF2006 (Kopiowanie).JPG

Lotki wklejam na UHUpor:

DSCF2008 (Kopiowanie).JPG

Wręga pod silnik:

DSCF2013 (Kopiowanie).JPG

Sklejam kadłub na UHUpor:

DSCF2014 (Kopiowanie).JPG

Przyklejam dolne szkrzydło:

DSCF2016 (Kopiowanie).JPG

W międzyczasie powstają koła:

DSCF2017 (Kopiowanie).JPG

DSCF2018 (Kopiowanie).JPG

Maluje kadłub i skrzydło:

DSCF2063 (Kopiowanie).JPG

DSCF2064 (Kopiowanie).JPG


Wykonuję atrape silnika:

DSCF2068 (Kopiowanie).JPG

DSCF2069 (Kopiowanie).JPG

DSCF2070 (Kopiowanie).JPG

Przed sklejeniem modelu w całość maluje go bo jest łatwje i można to zrobić dokładniej:

DSCF2092 (Kopiowanie).JPG

DSCF2094 (Kopiowanie).JPG

DSCF2096 (Kopiowanie).JPG

Cienie imitujące użebrowanie skrzydła:

DSCF2097 (Kopiowanie).JPG

Chłodnica silnika znajduje się na skrzydle (do coś na prawej połowce)

DSCF2098 (Kopiowanie).JPG

Przekłuwanie kadłuba rozgrzanym prętęm:

DSCF2102 (Kopiowanie).JPG

DSCF2105 (Kopiowanie).JPG

Silnik ciąg dalszy:

DSCF2110 (Kopiowanie).JPG

Malowanie statecznika:

DSCF2116 (Kopiowanie).JPG

Malowanie:

DSCF2117 (Kopiowanie).JPG

DSCF2119 (Kopiowanie).JPG


Elementy łączące skrzydła wykonuje na frezarce "cnc" :)

DSCF2065 (Kopiowanie).JPG

DSCF2066 (Kopiowanie).JPG

DSCF2067 (Kopiowanie).JPG

Ustawianie płatów przy pomocy szablonów dołączonych w zestawie:

DSCF2185 (Kopiowanie).JPG

Powyginane elementy podwozia:

DSCF2187 (Kopiowanie).JPG

DSCF2188 (Kopiowanie).JPG




Model gotowy przed oblotem:

IMG_9331 (Kopiowanie).JPG

IMG_9330 (Kopiowanie).JPG

IMG_9329 (Kopiowanie).JPG

IMG_9328 (Kopiowanie).JPG

IMG_9327 (Kopiowanie).JPG

IMG_9326 (Kopiowanie).JPG




Oblot odbył sie prz silnym wietrze i temperaturze ponirzej zera:

https://www.youtube.com/watch?v=CUGrLYWo8jY&feature=em-upload_owner

Model latał bardzo dorze i przypominał swoim zachowaniem WWII niż ociąrzałe WWI
Walka nr I :
https://www.youtube.com/watch?v=7ZXdPV5FmjQ
niestety cięć nie było ale przy tak silnym wietrze trudno było utrzymać sie w powietrzu...

walka nr II :
IMG_9336 (Kopiowanie).JPG
IMG_9333 (Kopiowanie).JPG
IMG_9334 (Kopiowanie).JPG
IMG_9335 (Kopiowanie).JPG
DSCF2205 (Kopiowanie).JPG

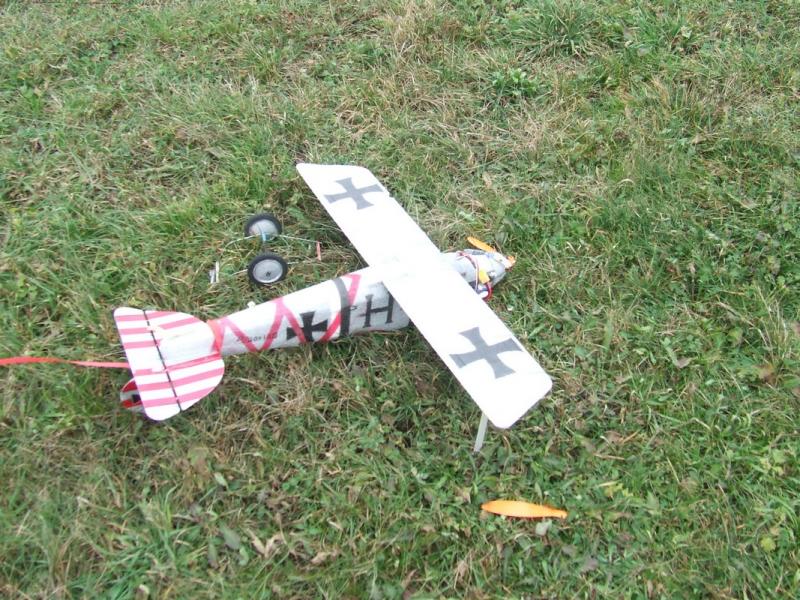

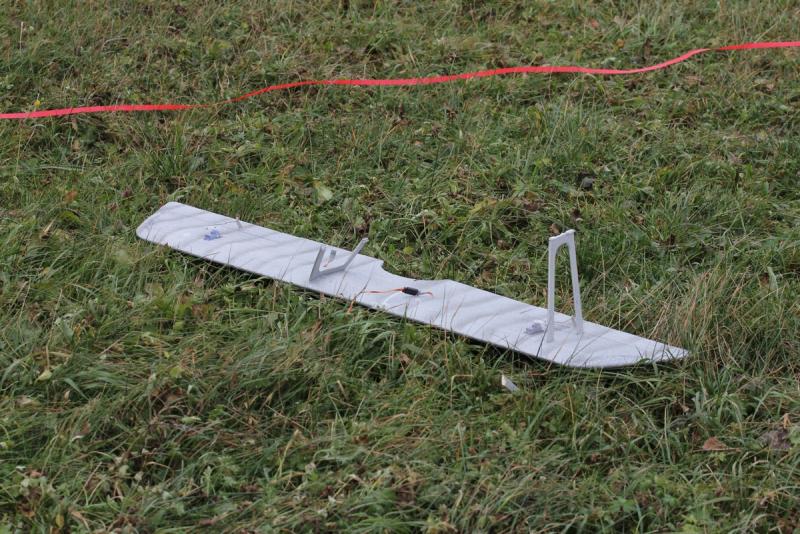

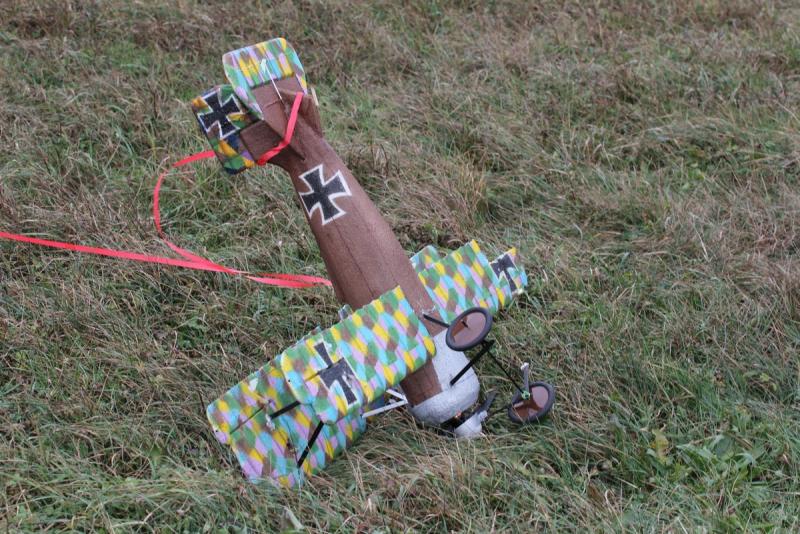

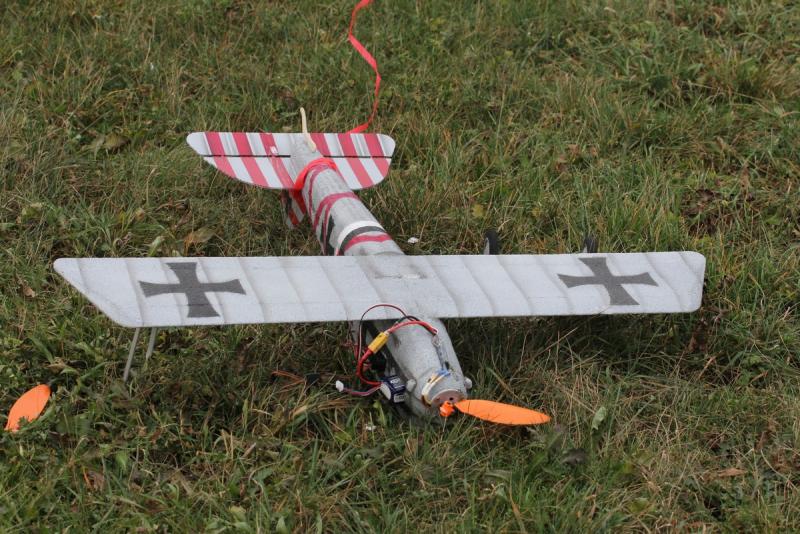

Walka była zacieta a skutki widoczne na zdięciach...

ZDĄRZYŁEM PRZED 24:00 :)
