tomekxxxx

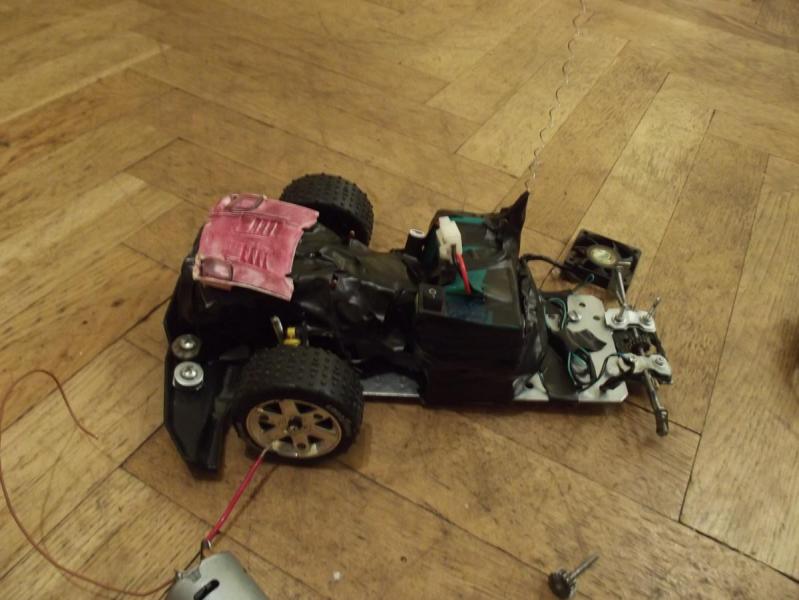

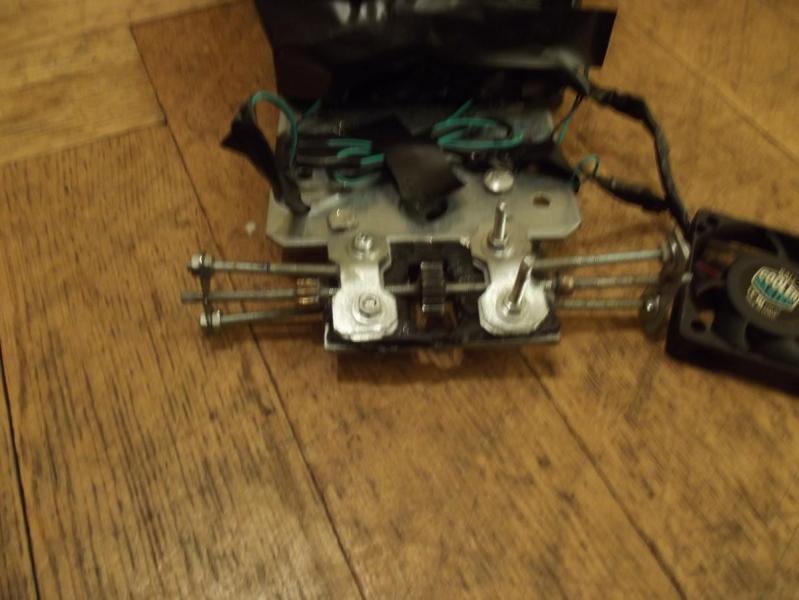

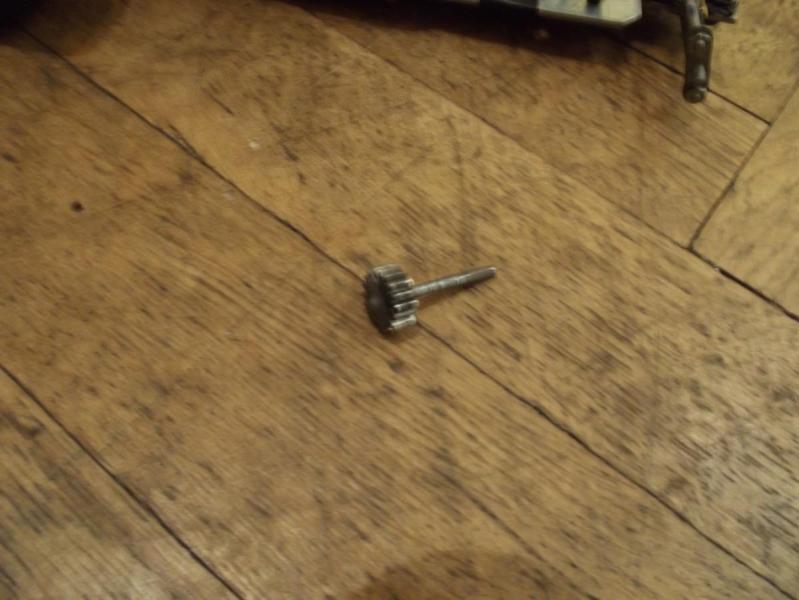

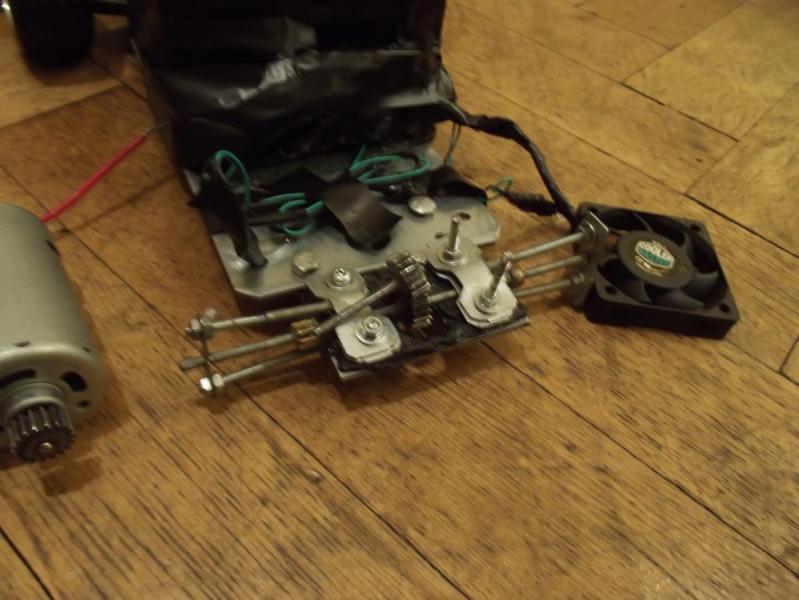

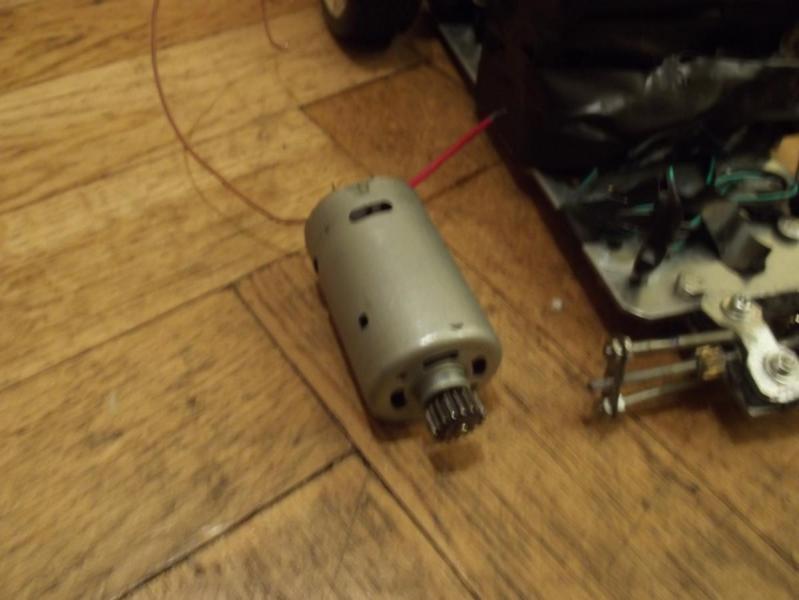

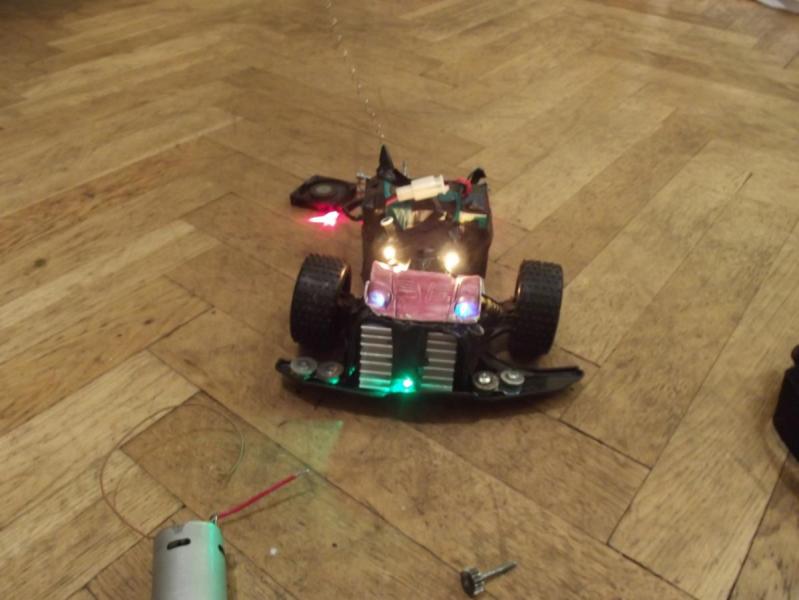

Witam od dłuższego czasu nic tu nie pisałem ale samochodzik powstawał Natrafiłem jednak na problem przy przeniesieniu napędu, mianowicie muszę z silnika na zębatkę na tylnej osi przenieść moment obrotowy wiadomo, problem się zaczyna bo nie mam pomysłu jak to zorbić do końca sa dwie opcje ale w obu jest zawsze duży problem dlatego zwracam się do was o pomoc: 1. chciałem ustawić silnik nad zębatką i połączyć zębatkę na silniku z zębatką na osi jedną zębatką wspólną inaczej nie sięgnie ale nie mam pomysłu jak zamontować zębatkę po mniedzy tymi dwoma opisanymi , tak alby mogła się kręcić niezależnie, nie mogła się na boki ruszać i by przenosiła napęd :/ 2. druga możliwość to ustawienie silnika na w prost zębatki na osi ale wtedy jest problem bo nie mam takiej zębatki która by przeniosła moment obrotowy gdyż zębatki nie są na sobie ze się tak wyrażę a jednak jest w poprzek a druga na wprost. Zdjęcia które załączam na pewno wiele wyjaśnia samochodzik na razie ma zrobione podwozie przednią oś skrętną całą elektrykę poprowadziłem tylne koła wykonałem w których są łożyska , jest dołożony radiator całość zasilania na 12v muszę jeszcze zamontować ten silnik zrobić obudowę i koła założyć tylne + wyszlifować podwozie bo lekko ociera z przodu o podłoże (mały prześwit) ale czekam z tym na koniec bo szlifierskie muszę sobie zakupić proszę o pomoc z tym przeniesieniem bo to jedyny w sumie problem jaki mi pozostał do rozwiązania :/

Witam mam następujący problem to znaczy mam óś tylną napędową która w moim projekcie jest za krótka i nie wiem z czego wykonać nową, wiadomo że powinno się to zrobić na tokarce itp. ale przez najbliższy czas nie mam dostępu do takowej, a wiedz myślałem żeby wykonać takową ze szprychy rowerowej lecz jest za chuda wiedz myślałem o motorowej ale może ktoś z was ma lepszy pomysł ? mam jedną ośkę ale jest zbyt krótka jak już pisałem a przedłożyć nie ma jak :/ pozdrawiam

Możliwe ze moja wina pierwszy raz lutuje takie układy i wymieniam w nich podzespoły ze tak nazwę te tranzystory na płytce, odlutowałem nóżkę wyciemniałem i w dwóch na 9 odpadł lut razem z płytką no cóż błąd nowicjusza ważne ze można to naprawić bo myślałem ze układ do kosza no nic jeszcze raz dziękuje za pomoc oszczędziłeś mi tym dodatkowych wydatków związanych z budową tego projektu teraz jedynie zrobić tylną ośkę napędową tą płytkę i skończone pozdrawiam i dzieki za pomoc raz jeszcze

Witam kolejny problem po wymianie tranzystorów na nowe (poprzednie się spaliły) zauważyłem odbarwienia na płytce w miejscach lotów nóżek tranzystorów :/ i niestety działają tylko skręty przód tył tranzystory nie mają wcale napięcia a są nowe i dobre (sprawdzane miernikiem) nie wiem czy da się naprawić jakoś ścieżki na płytce ? pozdrawiam

Tokarkę posiadam na warsztacie w sql wiedz nie ma problemu ale dopiero po nowym roku no nic bd kombinować na razie może przerobie mniejsze koła co ma mam zrobi się odlew z plastiku jeszcze zobaczę może ktoś ma jeszcze jakieś pomysły ?

Można ale poco jeśli posiadam ogumienie a felgę muszę jedynie zrobić to wtedy sensu to nie ma :/ bo pewno tez sprzedają komplety i to w cenach większych jak na allegro a 50zł za kółka nie dam bo to przesada można jak się ma za 700zł model a nie jak się samemu buduje... a to forum modelarzy to myślałem ze ktoś to już kiedyś robił a tu zawsze co nie napisze tematu to odp jest kup :/ ja szukam pomysłu zrobić i materiały na to to sobie poradzę sam pozdrawiam

I co nikt nie ma pomysłu jak wykonać lub z czego felgę koła ?

Witam posiadam 2 koła na przednią oś i tylko dwa potrzebuję zrobić jeszcze dwa na tylną oś napędzaną lecz brak mi pomysłu z czego zrobić felgę może ktoś ma jakiś pomysł patent żeby to było wytrzymałe ? pozdrawiam P.S. poniżej koła które posiadam...

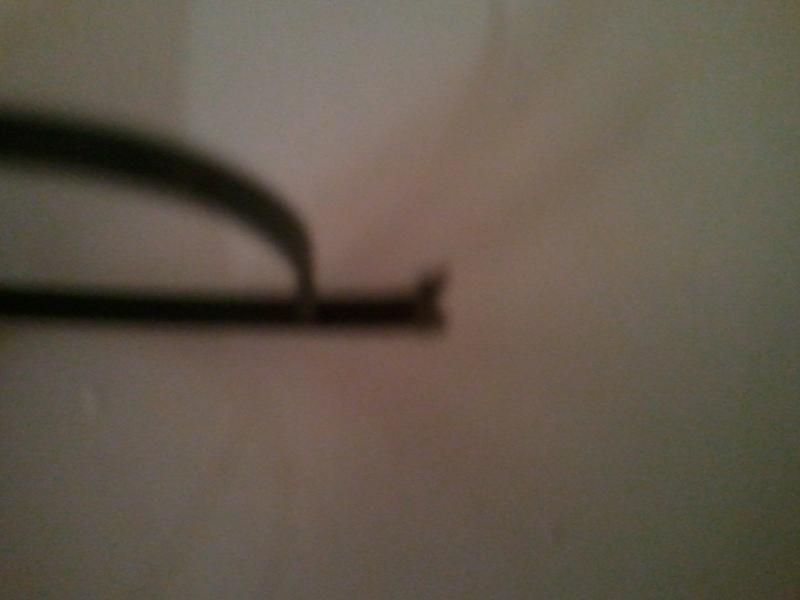

Witam mam następujący problem na który natknąłem się w czasie budowy przeniesienia napędu z silnika do tylnej ośki- mianowicie co jest problemem otóż posiadam pasek do przenoszenia napędu wydobyty z drukarki który przyciąłem na idealną długość i teraz trzeba go jakoś znów połączyć próbowałem na ciepło nie dało rady na klej (kropelka czy też budapernem) tez nie trzyma może macie pomysł jak to połączyć? a może takie paski można kupić gdzieś w sklepach modelarskich elektronicznych na wymiar ? bo już nie mam pomysłów a bez tego nic nie zrobi zostało tylko pościć ten pasek i napęd gotowy :/ dodaje zdjęcia paska pozdrawiam serdecznie i dziękuje z góry za pomoc P.S. Przepraszam za jakość zdjęć, robione są telefonem i dziewczyna zabrała lustrzankę na imprezę firmową...

silnik jest 12v oryginalny działał by chwile puki szczotki by się nie zużyły i było bo to pewnie w chwile nowy silnik jest pod zasilanie 12v dlatego tak bardzo chce przerobić na 12v tą płytkę teraz już wiem jak dziękuje jeszcze raz za pomoc

Dziękuje za odpowiedz sprawdzę to w piątek max sobotę i opisze jak tam wyszło gdyż teraz nie mam nawet czasu podjechać i kupić części (długie L-4 i biegam co dzień praktycznie po lekarzach po operacji ). Mam nadzieje ze wszystko będzie działać i bd dobrze ale na wszelki wypadek od razu kupie diodę zenera by mieć pewność jak by była spalona to wymienię a nie znów bd jeździć po sklepach a jak nie to będzie na zapas gdzie w Gdańsku znalazłem tylko dwa sklepy i oba daleko od miejsca zamieszkania pozdrawiam serdecznie

No dobrze ale nawet jeśli tak to wtedy może da rade zrobić nowy układ scalony dekoder przelutowac (bo działa) i wtedy dać mu obniżenie zasilania na te 5v czy nawet 2,7 z niego dodać tranzystory itp takie same jak tu i następnie wyprowadzić z układu przewody i tam np mostkiem H zwiększyć do 12v na silnik tylko na ten napędzający napięcie myślicie ze da rade? ale pierw chciał bym spróbować po porostu założyć ze się tylko spaliły tranzystory dodać ten stabilizator na 5v co podaliście i w jakiś sposób zwiększyć na piecie z wyjścia płytki na silnik na te pożądane 12v tylko jak bo tak jak pisałeś wyżej to nie da mi czasem napięcia jedynie 5v? i nawet jeśli doda padła to można ją wymienić najważniejszy jest dekoder i on działa resztę zawsze da się wymienić dekoder niby też ale to juz by był problem przynajmniej tak mi się wydaje... bo jeśli nie ma sensu tego naprawiać to co proponujesz w modelarskim da radę kupić taki układ i przylutować jedynie sam dekoder ? pozdrawiam

Witam dziękuje za odpowiedzi, silnik będzie podłączony pod kable niebieski i zółty na zdjęciu tam bym przedtem i to jego miejsce na płytce.Czyli ok po prostu kupie ten stabilizator na 5v ale jak wtedy dostarczyć do silnika 12v? Ten układ to TX2/RX2 lub jego klony dodaje również schemat tych układów. Czyli na razie wiem ze muszę kupić stabilizator podany przez was na 5v tylko nie wiem wtedy jak podłączyć silnik na 12v by on działał ? w sumie jak powiecie gdzie i on będzie działać to praca skończona a co do braków wiedzy z mojej strony, tak na razie tak jest bo znam tylko podstawy elektrotechniki gdyż dopiero załęczem ją zgłębiać gdyż puki co mechaniki się uczyłem głównie :/ dlatego doceniam waszą pomoc gdyż nie dam sobie z tym rady sam a jak mi doradzicie teraz jak podłączyć ten silnik by działało wszystko to będę miał cały projekt już skończony a skoro najlepiej podłączyć ten silnik przez mostek H to jaki kupić (prosił bym nr by dobrać odpowiedni)? i jak dobrać tranzystory i rezystory bazowe zdaje sobie sprawę co to jest jak to działają te podzespoły tylko w jaki sposób dobrać je ? możne możecie mi napisać jakie to muszą być ile itp a ja mogę porobić niezbędne pomiary tylko powiedzcie co wam potrzebne... pozdrawiam i dziękuje bardzo za pomoc TX2_RX2.pdf

Czyli nikt nie jest w stanie pomóc ??

Witam mam następujący problem posiadam odbiornik 40mhz, w którym jakiś czas temu spaliły mi się dwa tranzystory zaznaczone na zdjęciu, po ich wymianie natknąłem się na kolejny problem płytka jest zasilana napięciem do 5V z czterech 1,2v baterii AA . I tu zaczyna się problem gdyż ja planowałem podłączyć ją pod 12v i przy podłączeniu po paru minutach użytkowania spaliły się te dwa tranzystory, mianowicie z czym potrzebuje pomocy: Chce obniżyć napięcie na płytce dla dekodera do 5v a dla silników "puścić" prąd 12v. Planowałem wymianę 4 tranzystorów odpowiedzialnych za silnika na takowe zaprojektowane na 12v w obudowach TO92. Za poradą w sklepie elektronicznym zakupiłem stabilizator L7810CV 10v by obniżyć nimi zasilanie do 10V na płytkę, płytka jest wyliczona na max 5v prąd lecz powinna wytrzymać do 10v wedle zapewnię pana sprzedawcy co wy myślicie oraz w jaki sposób podłączyć owe stabilizatory (dodałem foro maja 3 odnogi ) silniki mam na 12v. dlatego muszę się jakoś uporać z tym problemem. A wiec jak obniżyc zasilanie dla dekodera na 5v a dla silników pościć 12v? wedle moich obliczeń silniki pobierają po 1,02A ale mogą byc to blednę wyliczenia :/ Po prostu potrzebuje pomocy na zasadzie doradzenia mi jakie stabilizatory, tranzystory kupic i gdzie je na płytce umieścić... proszę podać jakie jeszcze dane potrzebne to pomierzę przyznam ze jeśli o to chodzi to jestem zielony pozdrawiam i z góry dziekuje za pomoc
