Piper J3 Cub z zestawu Carl Goldberg.


Flyboy

Rekomendowane odpowiedzi

Witam,

Chcialem sie podzielic kilkoma fotkami oraz spostrzezeniami z budowy Pipera. Budowe rozpoczelem juz jakis czas temu wiec nazbieralo sie troche zdjec. W chwili obecnej ma juz gotowy oklejony kadlub oraz usterzenie, maske z atrapa silnika, podwozie. Pracuje nad skrzydlami.

Bedzie on troche mniejszy od modelu z zestawu SIG bo bedzie mial 1.94m rozpietosci. Silnik ktory na nim zabuduje to o.s.max 55ax. Zalecaja cos pomiedzy 46 a 61 lecz mysle ze spokojnie wystarczy. Nie zamierzam "przycinac mu skrzydelek" bedzie pelnej rozpietosci.



Tutaj jeszcze przed oszlifowaniem.

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Przed wycieciem miejsca na silnik oraz pomalowaniem

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Wystajacy z boku silnik patrzac z przodu nawet pasuje jako atrapa oryginalu.

Dołączona grafika

Dopiero z tej strony widok jest nienajlepszy. Pocieszam sie dobrym chlodzeniem oraz dostepem do silnika.

Dołączona grafika



Wstawie wiecej aktualnych jak tylko bede mial chwile czasu. pzdr

Odnośnik do komentarza
Udostępnij na innych stronach

Wchucam kilka nastepnych fotek skrzydel. Sklada sie je bardzo szybko. Wszystkie elementy sa gotowe- wyciete laserem w sklejce lub balsie. Trzeba je tylko troche oszlifowac a czasami dopasowac.

Prawe skrzydlo zlozone na sucho.

Dołączona grafika

A tu po sklejeniu.

Dołączona grafika

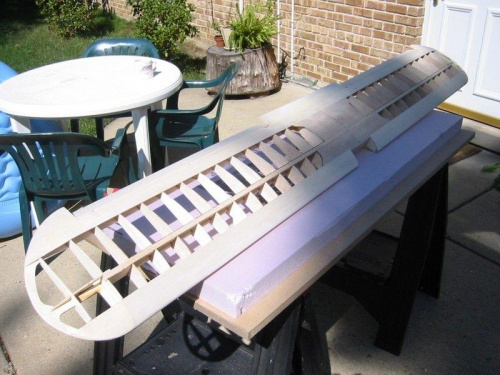

Pozostal keson oraz koncowka lewego skrzydla.

Dołączona grafika

Po sklejeniu.

Dołączona grafika

Dołączona grafika

Jak prace sie posuna to wstawie nastepne zdjecia. Pzdr.

Odnośnik do komentarza
Udostępnij na innych stronach

Kilka nowych jeszcze cieplych zdjec.

Kadlub prawie gotowy i czeka na skrzydla.

Dołączona grafika

Dołączona grafika

Dopasowalem skrzydla i przygotowalem je do sklejenia. Dopiero teraz widac pelne rozmiary tego plata. Jednoczesciowy bedzie troche trudniejszy do transportu ale nie mam znowu tak daleko na klubowe lotnisko.

Dołączona grafika

Dołączona grafika

Miejsce polaczenia skrzydel.

Dołączona grafika

Dalszy ciag pracy jutro. Postaram sie je skleic i moze przygotowac i dopasowac lotki.

Pzdr, Flyboy

Odnośnik do komentarza
Udostępnij na innych stronach

Troche sie wydarzylo od czasu ostatniego postu.

Klejenie skrzydel a wlasciwie dzwigarow. Z obu stron laminowany jest 3mm sklejka lotnicza

Dołączona grafika

Skrzydlo jest sklejone.

Dołączona grafika

Zaklejone od gory balsa. Pozostanie jeszcze laminowanie waskim paskiem maty szklanej laczenia gornej i dolnej powierzchni skrzydla.

A tak wyglada na modelu.

Dołączona grafika

W tym tygodniu chyba zaczne je oklejac Top Flite MonoCote. Pzdr, Marcin

Odnośnik do komentarza
Udostępnij na innych stronach

  • 5 tygodni później...

Kilka "nowych" na forum a sprzed kilku chyba tygodni zdjec z budowy. Przedstawiaja szlifowanie krawedzi natarcia, dopasowanie lotek, instalacje zawiasow oraz napedu lotek. Z powodu braku czasu oraz nurtujacego pytania czy posiedziec przed komp. czy podlubac przy modelu. Wiecej sie dzialo przy modelu niz pisalem. Obecnie jest juz caly oklejony ze znakami oraz wstawionym oszkleniem. Kupilem tez uzywanego Saito FA-72 wiec zastanawiam sie nad zmiana zespolu napedowego z O.S.55AX. Co myslicie? Zbiornik paliwa ktory zabudowalem moze byc przymaly na "4takta"

Wiecej zdjec przedstawiajacych model w obecnym stanie zamieszcze pozniej.

Dołączona grafika

Dołączona grafika

Odnośnik do komentarza
Udostępnij na innych stronach

Dalszy ciag obiecanych zdjec. Wklejone oszklenie po obu stronach kadluba za wyjatkiem przedniej owiewki oraz malych bocznych okien.

Dołączona grafika

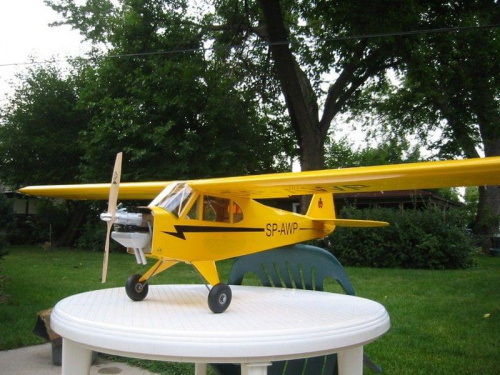

Na tym widac znaki na gornej powierzchni plata oczywiscie SP. Z tej perspektywy usterzenie wyglada na nieproporcjonalnie duze.

Dołączona grafika

oraz na boku kadluba

Dołączona grafika

Dołączona grafika

c.d.n.

Odnośnik do komentarza
Udostępnij na innych stronach
