SAITO FG 180 - moja pierwsza gwiazdka

[MareX]

No i wreszcie mogę zaprezentować moją nową "gwiazdeczkę".

Nie będę się na jej temat rozpisywał, bo też i każdy chętny znajdzie sobie wszystkie szczegóły na stronie producenta. Dla mnie najważniejsze jest to, że serce modelu już jest, teraz potrzeba do niego tylko modelu. Wybór i rozmiar dokonany, pozostaje jedynie go zbudować. Ale to przyszłość. Teraźniejszość tak się prezentuje:

,

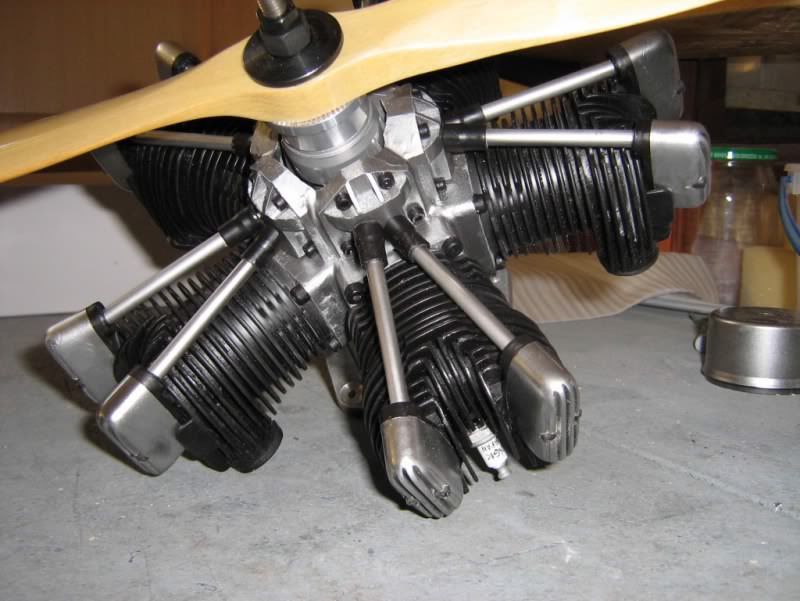

Tak z pozycji bocznej:

Rzucik z półprofila:





I z drugiej strony:



I zgadywanka: Do jakiego modelu i w jakiej skali ma to być dołożone?

Kolegów , którym już o tym mówiłem, proszę o milczenie...

[Major]

Jedyne co moge powiedziec to "bardzo dobra robota". Efekt ten sam co przy "gwiazdce" a ile $$$ zostało w kieszeni. Reszte cylindrów mozesz z modułu dzwiekowego zaadoptowac i bedzie jak prawdziwa 5-tka

[Gość Kamyczek_RC]

Faktycznie wygląda jak gwiazdeczka i trzeba się sporo przyglądać by zauważyć że jest to FG-36 ubrane w 4 Atrapy cylinderków . Swietna robota prawie ideał Saito nie robi gwiazdki na benzynę

[robraf]

za male smiglo jak na gwiazdke:D to jedno cylindrowiec?!

fajnie zrobione, pomysłowo

sam Pan robił te atrapy? z taką precyzją? czy można gdzieś takie zakupić?

[lukwisz.pl]

"Kukurużnik"? Ale on miał niekryte zawory i wydać mu było jak "klekoczą". Ale silnik piękny nabrałem się w pierwszej chwili...



P.S jesli nie Po - 2 to na bank jakiś 2 płat z odkrytym 5 cylindrowym motorkiem.. hmm tylko jaki...

[MareX]

Brawo Panie Malinowski!!! Oczywiście ten samolot to moje marzenie i zarazem wspomnienie najpiękniejszych lat młodości, kiedy to startowało się za tym na "Muchach" - "setce" i nast. "standardce", a także kilkakrotnie było się tymże "pobieranym" z pola.

Nie wspominam już o lotach jako pasażer. Po wysłużeniu resursu taki klubowy CSS został postawiony na betonowych słupkach przed budynkiem aeroklubu i tam po kilku latach stania na słocie i spiekocie całkowicie dokonał żywota.

Plany modelu w skali 1:5 czekają, ale trzeba będzie je powiększyć do skali 1:4, bo wtedy ten silniczek będzie jak od tego. Oczywiście ma on imitować silnik M 11D, stąd takie malowanie cylindrów, ale wieczka zaworów muszą niestety pozostać przykryte.

Powstawanie tejże makietki zobrazuję w najbliższym czasie fotkami.

[lukwisz.pl]

W CSS latających współcześnie (np taki jak na Góraszce) też zawory mają pokrywy jest to chyba jednak ze względu na współczesne przepisy bezpieczeństwa.



PS co wygrałem?





EDIT tak mnie naszło: Czy ta czarna farba nie będzie schodzić od temperatury? Może zmienić kolor na jednym cylindrze.

[MareX]

Wygrałeś oczywiscie uścisk dłoni prezesa .

Wszystkie cylindry pomalowane są lakierem żaroodpornym wytrzymującym temp. do 850 oC. A gdyby nawet się trochę złuszczył, będzie bardziej realistycznie wyglądał, a i też w każdej chwili można to domalować. Do lotów jednak jeszcze bardzo daleko i nie ma się czym martwić. Na razie gwiazdka stoi na poczesnym miejscu i cieszy oko.

[Marczello]

No mnie zastanowiło tylko to, że cylindry są ułożone na tej samej wysokości wału, ale pomyslałem, że to jakiś myk producenta. Piękna robota!!!

[motyl]

Marek to pochwal się teraz jak dokonałeś przeróbki

[marcin133]

No mnie zastanowiło tylko to, że cylindry są ułożone na tej samej wysokości wału, ale pomyslałem, że to jakiś myk producenta. Piękna robota!!!

Jak na tej samej wysokości wału?



A co do silnika a raczej jego przeróbki... hmmmm... Taki silnik z takim patykiem z przodu? Jak to będzie wyglądało? Za duża średnica silnika się zrobiła. MareX nie planowałeś tam jakiejś przekładni?

[Gość slawekmod]

Chyba miało być że cylindry są umieszczone w jednej płaszczyźnie co jest osiągnięte w silnikach przez pomysłowy układ korbowodu http://www.rcuniverse.com/forum/m_1325050/anchors_1757213/mpage_1/key_/anchor/tm.htm#1757213

[marcin133]

Chyba miało być że cylindry są umieszczone w jednej płaszczyźnie co jest osiągnięte w silnikach przez pomysłowy układ korbowodu

Tak też przepuszczałem ale wolałem się dopytać bo to przecież normalny a nie jakiś niezwykły układ silnika gwiazdowego i tak budowane są silniki gwiazdowe od zawsze



Prosta animacja tego "rozwiązania"



[Marek_Spy]

neeeeeeeee to se ne da ......... podejrzewam fotomontaż ......... :rotfl: zbyt piekne zeby bylo prawdziwe ..

[MareX]

Animacja fajnista i tak to przecież dokładnie jest w oryginale. Czy w ogromnych wielogwiazdach też tak to rozwiązano - nie wiem i przyznaję się do tego bez bicia... :?

Samo "rozmnożenie" mojego SAITO zostało podane pod rozwagę mojemu dawnemu instruktorowi modelarskiemu - panu Jurkowi Mamczarzowi, który zgodził się wykonać na posiadanej tokareczce stołowej niezbędne w tym celu elementy, a głównie fragment karteru, do którego to miały zostać przymocowane cylindry, same cylindry i inne elementy.

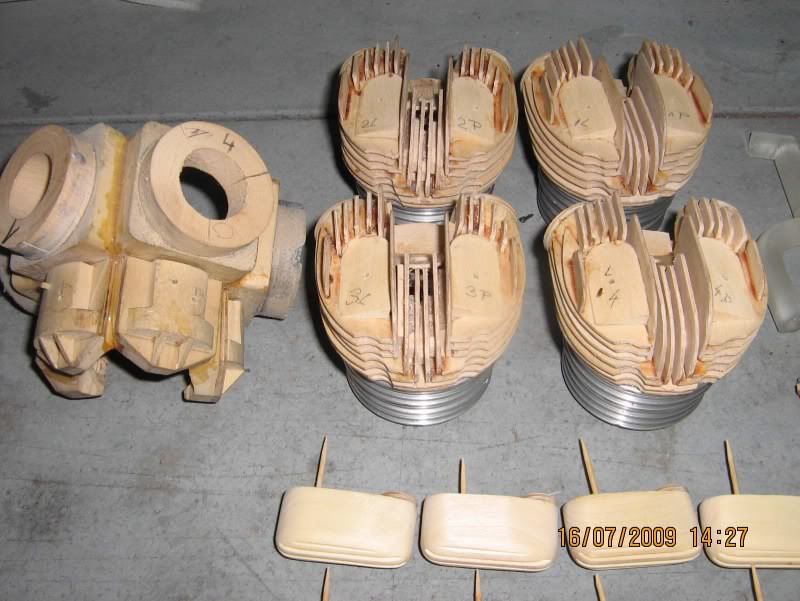

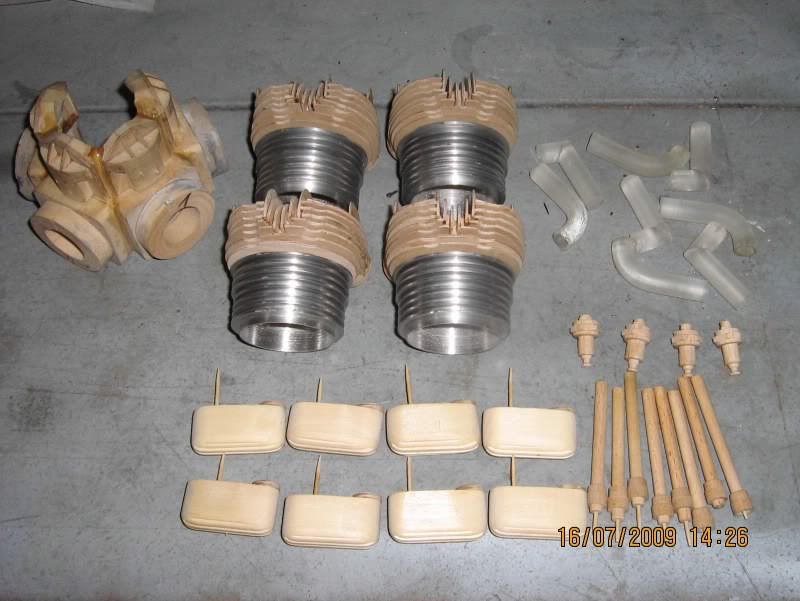

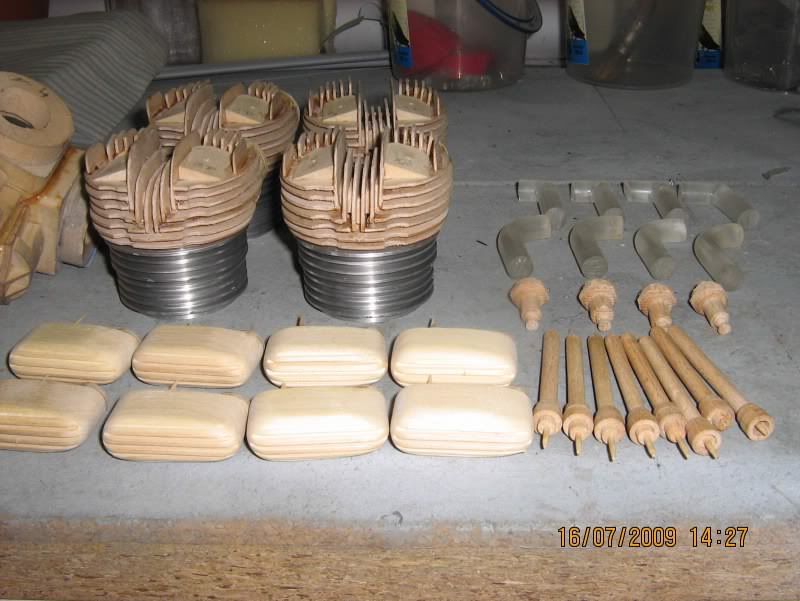

Po ich wykonaniu tak się prezentowały:







Na fotkach tych widać karter, cylindry - częściowo wytoczone z duraluminium i górę zrobioną ze sklejki, popychacze zaworowe, nakładki zaworów, świece zapłonowe i imitacje rur wydechowych i ssących mieszankę paliwową.

Reszta roboty była już moim udziałem.

Najwięcej pracy wymagało przygotowanie tych kap zaworów i samych popychaczy, tzn. imitacji rurek, w których przesuwają się popychacze, gdyż są one w oryginale mocno chromowo błyszczące i efekt taki można najlepiej uzyskać na maxymalnie gładkiej powierzchni tychże elementów. Cdn.

[Marek_Spy]

ta chaliera ..... toz ma talent w ryncach ... Podziwiam

[Major]

http://cgi.ebay.co.uk/Model-aircraft-engine-project_W0QQitemZ280402632613QQcmdZViewItemQQptZRadio_Control_Parts_Accessories?hash=item41494c9fa5&_trksid=p3286.c0.m14



tu cos dla tych co potrzebuja "kopa" by zrobic taki silnik od podstaw

[Gość Kamyczek_RC]

brakuje jeszcze wielopunktowego wtrysku paliwa i turbo sprężarki. W końcu jak się da turbinę odrzutową zrobić to reszta jest tylko kwestią chęci konstruktorów . Znajdą się nabywcy to zrobią i takie silniczki

[lukwisz.pl]

Takie silniczki już są ale w mniejszej pojemności. Gdzieś czytałem o wyśgach RC tam silniczki 6.5 ccm mają sprężarkę (dokładniej kompresor) i wykręcają prawie 1km z 1cm pojemności:D

[robraf]

gdzie mozna dostac taka sprężarke? tzn kompresor?
