Kylorc-Piper PA-18 Super Cub


kylorc

Recommended Posts

Wstęp



Krótka notka o pierwowzorze.

Piper PA-18 Super Cub – dwumiejscowy, jednosilnikowy lekki samolot, produkowany przez amerykańskie przedsiębiorstwo Piper Aircraft. Samolot został zaprezentowany w 1949 roku. Wyprodukowano ponad 9000 jego egzemplarzy.

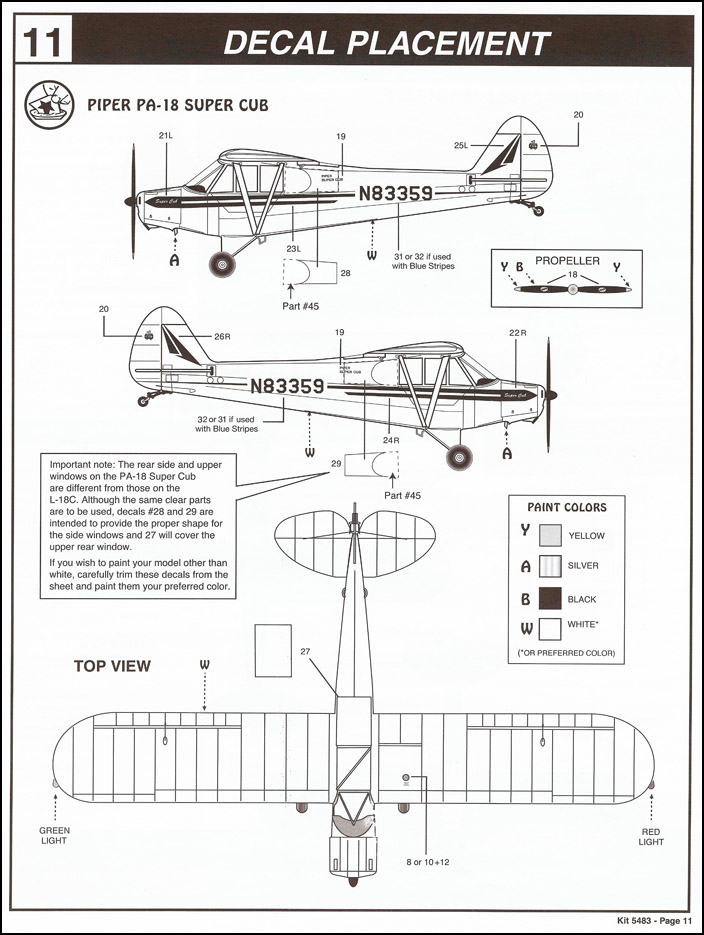

Plany będe rysował opierając się na tym rzucie:

Dołączona grafika



A tak jest malowany mój model.

Dołączona grafika



Malowanie - przykłady

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika

Dołączona grafika



Dane:

Rozpiętość: 110cm-115cm

Waga: do 550gram

Silnik: http://www.rcskorpion.pl/product_info.php?cPath=149_152&products_id=1609

Regulator: http://www.rcskorpion.pl/product_info.php?cPath=166_169&products_id=1605

Serwa: 4-(9) dziewięcio gramowe

Pakiety: rhino 3s 1100mah

Odbiornik: Jeti Rex 5

Aparatura: Optic 6 z syntezą 35mhz



Plan budowy:

1. budowa skrzydeł

2. budowa kadłuba

3. budowa łącznika skrzydła i spasowanie go do kadłuba

4. wycięcie i montaż usterzenia

5. budowa podwozia

6. budowa nart / różne drobiazgi

7. montaż wyposażenia RC

8. oblot



Założenie:

Przybliżyć możliwości modelu do orginału, czyli krótki start i lądowanie (właściwości STOL)

Wykonać starty i lądowania w terenie trudnym. Start i lądowanie na nartach, jeśli będzie śnieg?

Po zakończeniu konkursu dorobienie klap.

Link to comment
Share on other sites

  • 1 month later...

1 Etap skrzydła



Budowę skrzydeł rozpocząłem od wycięcia żeber z szarego izofluoru 6mm, następnie przykleiłem je do zielonego izofluoru 3mm, dałem 2 dźwigary sosnowe i spływ i natarcie z zielonego izofluoru.



2 zdjęcia z montażu skrzydła zaczerpnięte ze strony http://www.motylasty.pl/toto007b.html, ponieważ moja cyfrówka była za granicą:

Dołączona grafika



Dołączona grafika



Reszta zdjęć mojego autorstwa:

Dołączona grafika



Dołączona grafika



Dołączona grafika





Edit:

Następnym krokiem było ściągnięcie taśmy z natarcia i zrobienie końcówek płata.



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika





Dołączona grafika



Dołączona grafika



Dołączona grafika





Edit: 01.04.10r.

Oklejanie skrzydeł kolorową folią oracal i prasowanie ją żelazkiem.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Budowa łącznika skrzydła i sprawdzenie wytrzymałości.

Łącznik wykonany z listewki sosnowej oparty o dźwigary.

Dołączona grafika



Dołączona grafika



Dalsza część prac lotki i spływ skrzydła, oraz mocowanie do kadłuba.

Dołączona grafika



Ścinanie krawędzi lotki pod kątem.

Dołączona grafika



Montaż lotek do skrzydła i oklejanie ich.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Budowa napędu lotek.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Montaż spływu pomiędzy lotkami.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Zamontowane skrzydło do kadłuba.

Dołączona grafika

Link to comment
Share on other sites

  • 2 weeks later...

2 Etap kadłub

Zaczynamy od dokładne rozrysowania kształtów.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Klejenie wszystkiego do kupy.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Robienie garba.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Ścinanie garba.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Garb jak w orginale.

Dołączona grafika



Oklejanie garba na żółto.

Dołączona grafika



Dołączona grafika



Przód modelu, czyli maska silnika.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Budowa szyby.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Oklejanie spodu kadłuba.

Dołączona grafika



Zaokrąglanie maski silnika.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Oklejanie maski silnika.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Tu oklejona maska silnika.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Oklejanie spodu kadłuba.

http://img535.imageshack.us/img535/25/s7302043.jpg



http://img232.imageshack.us/img232/9052/s7302048.jpg



http://img381.imageshack.us/img381/9605/s7302053.jpg



Oklejanie szyby.

http://img256.imageshack.us/img256/9751/s7302055.jpg



http://img254.imageshack.us/img254/6325/s7302056.jpg



Oklejanie reszty kadłuba, boczki.

http://img87.imageshack.us/img87/8092/s7302058.jpg



http://img256.imageshack.us/img256/2814/s7302059.jpg



http://img253.imageshack.us/img253/2900/s7302061.jpg



http://img694.imageshack.us/img694/9210/s7302064.jpg



http://img688.imageshack.us/img688/2301/s7302065.jpg



Zdobienie kadłuba.

http://img682.imageshack.us/img682/9228/s7302066.jpg



http://img408.imageshack.us/img408/8933/s7302068.jpg



http://img408.imageshack.us/img408/6205/s7302071.jpg



http://img695.imageshack.us/img695/4412/s7302072.jpg



http://img708.imageshack.us/img708/5125/s7302074.jpg



http://img87.imageshack.us/img87/3030/s7302075.jpg



http://img706.imageshack.us/img706/8808/s7302076i.jpg



http://img176.imageshack.us/img176/1433/s7302077.jpg



Rejestrujemy Piperka w Polsce.

http://img258.imageshack.us/img258/1603/s7302079.jpg



http://img202.imageshack.us/img202/305/s7302081.jpg



Taka kosmetyka.......

http://img87.imageshack.us/img87/4590/s7302094n.jpg



......i taki mały akcencik.

http://img221.imageshack.us/img221/3834/s7302099.jpg



http://img443.imageshack.us/img443/5144/s7302101.jpg



http://img685.imageshack.us/img685/8079/s7302102.jpg

Link to comment
Share on other sites

3. Łącznik skrzydła i spasowanie do kadłuba

Łącznik wykonany z listewki sosnowej oparty o dźwigary.

Dołączona grafika



Mocowanie skrzydła do kadłuba.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Wzmocnienia pod śruby.

Dołączona grafika



Dołączona grafika

Link to comment
Share on other sites

4. Wycięcie i montaż usterzenia

Wycięcie i oklejenie usterzenie pionowego i poziomego.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Montaż usterzenia do kadłuba.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Zdobieni usterzenia pionowego.

Dołączona grafika



Retuszowanie farbkami plakatowymi.

Dołączona grafika



I efekt retuszu.

Dołączona grafika

Link to comment
Share on other sites

5. Budowa podwozia



Kółko ogonowe.

Wykonane z drutu 1mm, sklejki i małego kółeczka.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Wzmocnienie tego kółeczka.

Dołączona grafika



Podwozie główne.

Wzmocnienia ze sklejki i balsy.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Blacha przykręcona na 2 wkręty.

Dołączona grafika



Dołączona grafika



Akcent taki trochę makietowy.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



A tak prezentuje się podwozie z kołami 76mm.

Dołączona grafika

Link to comment
Share on other sites

6. Budowa nart / różne drobiazgi



Z racji tego, że jest już wiosna i nie ma śniegu, nie opłaca mi się robić nart.

Dlatego w tej części planu przedstawię budowę różnych drobiazgów np. zastrzały.



Edit: 17.04

No tak jak pisałem zastrzały powstały i model od razu zaczął lepiej latać.

Zastarzały są wykonane z listewek sosnowych 2x2mm, druciku 1mm, i nitki.

Mocowanie zastrzałów w skrzydle:

Dołączona grafika



Dołączona grafika





Dołączona grafika



Pasowanie zastrzałów:

Dołączona grafika



Uchwyty:

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Gotowe zastrzały:

Dołączona grafika

Link to comment
Share on other sites

7. Montaż wyposażenia RC



Montaż serwa w skrzydle i podłączeni go do lotek.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Montaż serw w kadłubie oraz ich podłączenie do usterzenia.

Serwa HXT900.

Dołączona grafika



Półka pod serwa oraz jej wzmocnienie.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Po prowadzenie popychaczy.

Dołączona grafika



Podłączenie do serw.

Dołączona grafika



Wyprowadzenie z kadłuba cięgien.

Dołączona grafika



Orczyki i ich podłączenie.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Montaż silnika i regulatora.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Mocowanie pakietu 1:

Dołączona grafika



Dołączona grafika



Mocowanie pakietu 2 inny środek ciężkości:

Dołączona grafika



Dołączona grafika



Mocowanie anteny;

Dołączona grafika

Link to comment
Share on other sites

8. Oblot



To może przedstawię zdjęcia modelu przed oblotem ( model wstępnie ukończony, przed 16 rokiem życia, czyli zbudowany za 15 rokiem mojego życia).



Dołączona grafika



Dołączona grafika



Dołączona grafika



Zdjęcia tuż przed oblotem:

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



A tak model skończył oblot:

Dołączona grafika



A teraz FILM.





W modelu był źle ustawiony środek ciężkości.

Link to comment
Share on other sites

  • 2 weeks later...

Model ukończony!!!!! :rotfl:



ale i tak pokaże jeszcze filmik i zdjęcia z latania 17.04.2010r.

Model już posiadał zastrzały, więc skrzydła były sztywniejsze.

Na początek parę zdjęć.

Aha i model waży 560gram do lotu.

Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



Dołączona grafika



No i jeszcze filmik



Link to comment
Share on other sites

No i model skończony.

Oblatany został 4 dni przed zakończeniem konkursu.

Na początku nie latał najlepiej, ale później po zmianie sc było o niebo lepiej.

Jednak duże i ciężkie podwozie dawało za duży opór i dopiero bez niego model latał idealnie.

No i to by było na tyle, bo chciałem dzisiaj polatać, źle niestety bardzo wieje i jeszcze wieczorem wyjeżdżam do znajomych :crazy:

więc to co przedstawiłem w relacji, czyli zdjęcia i 2 filmy powinny wystarczyć komisji.

Pozdrawiam.
