Depronowy tZagi


Kubad

Rekomendowane odpowiedzi

Dwa miesiące temu zbudowałem tzagi z depronu, dzisiaj po wielu lotach i przetestowaniu go moge przedstawić go na forum. :D

Rozpiętość: 1200

Waga: nieco ponad 400gram(całe wyposażenie standardowe i aku 85g)

Profil: zagi12

(brak zwichrzenia na końcówkach)

Cały montaż przeprowadzamy na równym stole i po każdym szlifowaniu czegokolwiek odkurzamy go aby nie mieć w poszyciu denerwujących wgnieceń.



Najpierw narysowałem na depronie 3mm poszycie płata, z obu stron z lekkim naddatkiem na zagięcie.

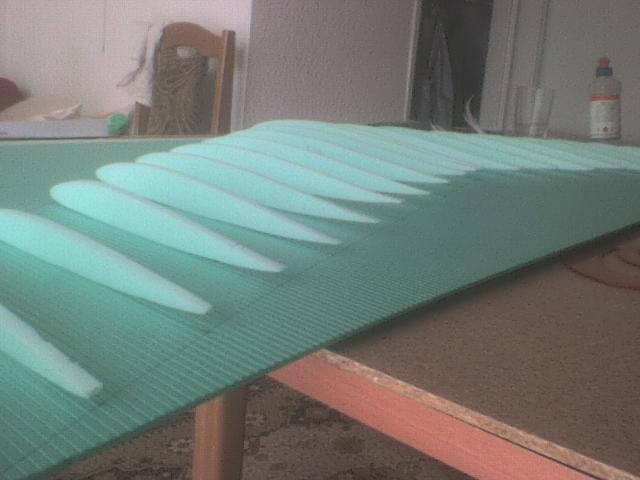

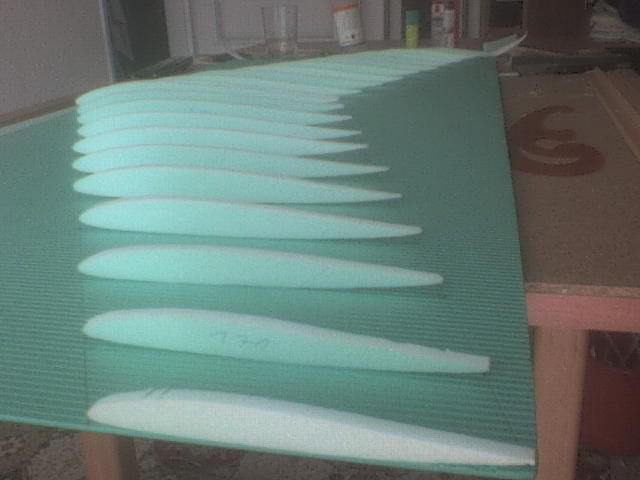

Pózniej narysowałem sobie rozmieszczenie żeberek i pomierzyłem jakiej będą długości. W profili wydrukowałem żeberka odpowiedniej długości i zrobiłem po dwa żeberka każdego wymiaru z depronu 6mm.

Za dźwigar posłuzyła mi listewka sosnowa 5x3mm, dzwigar tylko u dołu płata. Po jego pryklejeniu do obu połówek płata przykleiłem żeberka w zaznaczone wcześniej miejsca. Później mocowanie serw, przykrycie płata, odcięcie krawędzi spływu i natarcia. Na natarciu dałem depron 6mm oszlifowany. Na spływie jest lotka z balsy przyklejona taśmą( teraz są juz zwykłe zawiasy bo taśma nie zdała egzaminu). Winglety depron 3mm. Obie połówki płatów sklejone żywicą epoxy do kadłuba który zrobiłem z balsy i przelaminowane w tym miejscu tkaniną 33g.

(niektóre zdjęcia to miniaturki które po naciśnięciu się otwierają w duzym rozmirze)






















Kleją się profile do poszycia, oczywiście dociązanie - co było pod ręką, aby tylko ciężkie :lol:




Jak się dobrze przyjżeć to widać dźwigar




A tutaj sposób mocowania serw w płacie - pomysł mojego dziadka. Chodziło o to żeby serwa można było zdemontować - odkręca się cztery nakrętki i już są wyjęte. Widoczną sklejke przykleiłem do poszycia i dźwigara. Całe mocowanie waży 4.5 grama.
























Model lata w miare poprawnie choć ma duże opadanie, sądze jednak że to wina pogody bo latałem narazie tylko wtedy kiedy nie wiało wogóle.

Później dodam jeszcze filmy.
