Rado Posted July 11, 2007 Share Posted July 11, 2007 Witam, poniżej przedstawiam kilka fotek nowego modelu, który obecnie mozoelnie buduję w miarę możliwości czasowych (tak naprawdę to budowa została rozpoczęta przd TZagim, którym teraz latam) żebra centropłata żebra ucha ogólny zarys konstrukcji Od tego momentu oszlifowałem stateczniki na gotowo, dorobiłem dziób kadłuba i wkleiłem na stałe rurke kadłuba no i na razie tyle Trochę danych: Rozpiętość ok 1500mm Długość ok 1100mm Cięciwa śródpłata 200mm Cięciwa na końcu ucha 150mm profil SD 7084 przewidywana waga do lotu 500-600g To na razie tyle, dalsza relacja jak poczynię jakieś postępy w pracach. Link to comment Share on other sites More sharing options...
Diakon Posted July 13, 2007 Share Posted July 13, 2007 Też robię Kolibra, tyle że póki co mam na razie tylko stateczniki . Profil mam zamiar dac SD7032. Mógłbyc zrobic fotkę łączenia kadłuba balsowego z tym "wędkowym"??? Link to comment Share on other sites More sharing options...
Rado Posted July 17, 2007 Author Share Posted July 17, 2007 Witam, ok zrobię dzisiaj i jutro wrzucę, zrobione jest to tak że rurka wpasowana jest w otwór we wrędze i wklejona żywicą, natomiast na końcu mocowanie do boków za pomocą żywicy (stycznie) i wzmocnione wypełnieniem balsowym od góry i dołu na długośbo ok 15mm. zrobię fotę od strony wręgi i z tyłu, natomiast może być słabo widać bo kadłub już jest przykryty. Boki kadłuba na całej długości podklejone są sklejką 0,8. Małe OT: Szperając w sieci znalazłem plany w formacie .dxf bardzo podobnego szybowczyka, zasadnicze wymiaty prawie takie same, z tym że kadłub całobalsowy. Nazywa się bodaj Chuco. Link to comment Share on other sites More sharing options...
Diakon Posted July 17, 2007 Share Posted July 17, 2007 Zabrałem się już za Kolibra, mam wycięte ścianki kadłuba... Do tego użyłem średniej balsy 3mm, jeszcze się to powzmacnia . Powoli będę go sobie robił. PS. Byłbym wdzięczny jeszcze za zdjęcia kałuba, a w dalszej części budowy Twego egzemplarza - za fotki jak poprowadzisz popychacze . Link to comment Share on other sites More sharing options...
Rado Posted July 18, 2007 Author Share Posted July 18, 2007 Witam, poniżej zdjęcia kadłuba o które prosiłeś sposób wklejenia rurki we wręgę widok z tyłu widok ogólny ...od środka i ogólny. Mam nadzieję pomogłem. Napędy sterów planuję zrobić bowdenami przyklejonymi wewnątrz rurki (na epidian). Sposób wklejania był gdzieś tutaj opisywany - bowden z prętem w środku wstępnie mocuje się magnesami neodymowymi i "zakrapla żywicą. Jeszcze nie zastanawiałem się jak rozmieszczę serwa - jeżeli za wręgą środkową (pod kabinkę to bowdeny przymocuję jeszcze do wręgi, jak pod skrzydłem to będą umocowane tylko w rurce na całej długości. Link to comment Share on other sites More sharing options...
Diakon Posted July 18, 2007 Share Posted July 18, 2007 Dzięki dzięki... Póki co mozolnie robię kadłub i obmyślam nad wzmocnieniami. Jaką średnicę ma wędka przy kadłubie u Ciebie? Jakie planujesz dac serwa? Ja mini Conrady :wink: (innych nie mam). Aha - prócz profilu wprowadziłeś jeszcze jakieś zmiany w konstrukcji? Ja np: powiększyłem nieco powierzchnię steru kierunku. Link to comment Share on other sites More sharing options...
Rado Posted July 20, 2007 Author Share Posted July 20, 2007 fi ok 15mm serwa conrady 17 gram (takie mam) tylko profil, i na natarcie dałem z przodu listwę świerkową grubości ok 3mm żeby się krawędź nie wgniatała od każdego uderzenia, jak mi się będzie chciało to może jeszcze na spływie zrobię takie wzmocnienie, bo oryginalne rozwiązanie wydaję mi się trochę delikatne. Link to comment Share on other sites More sharing options...

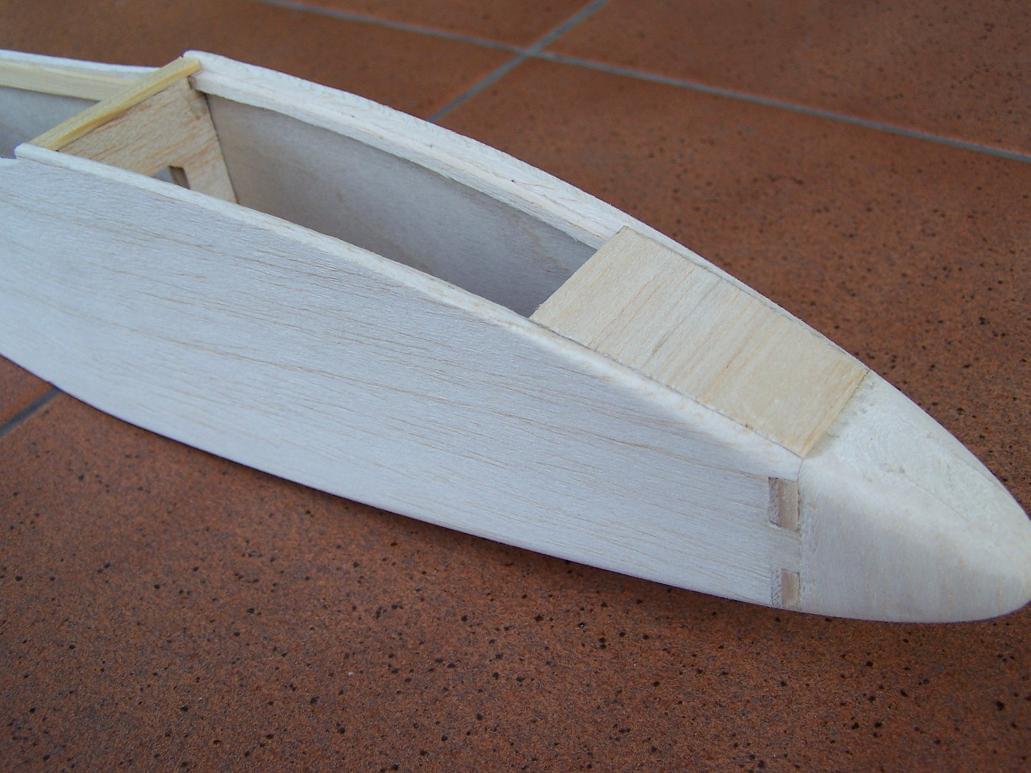

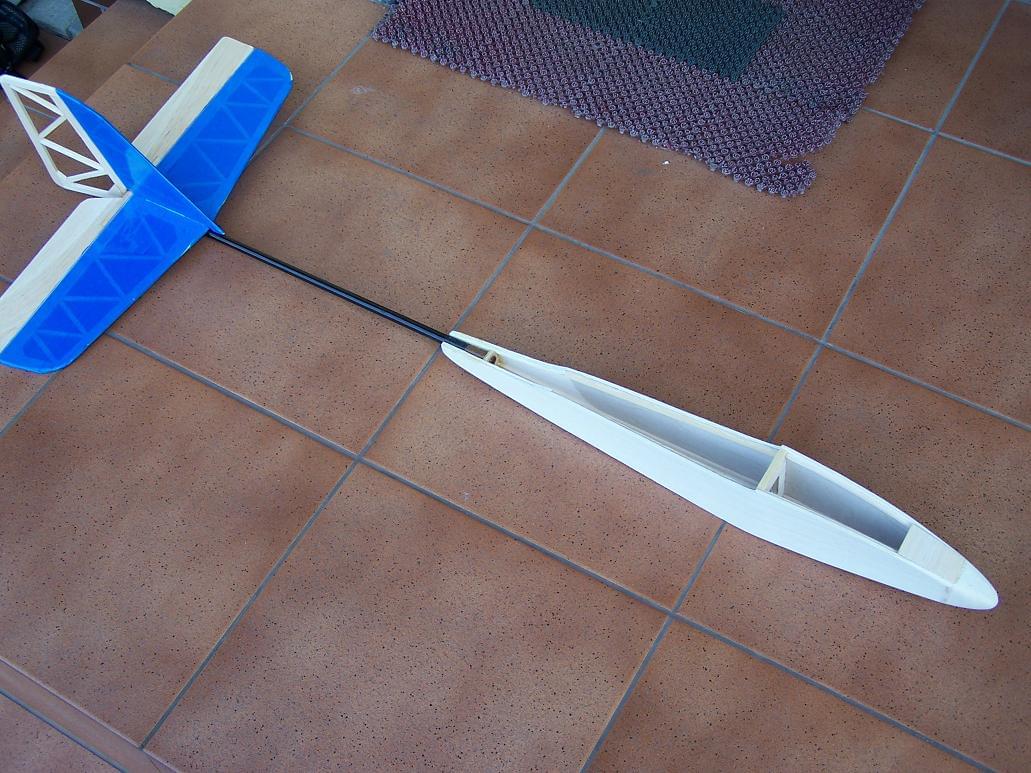

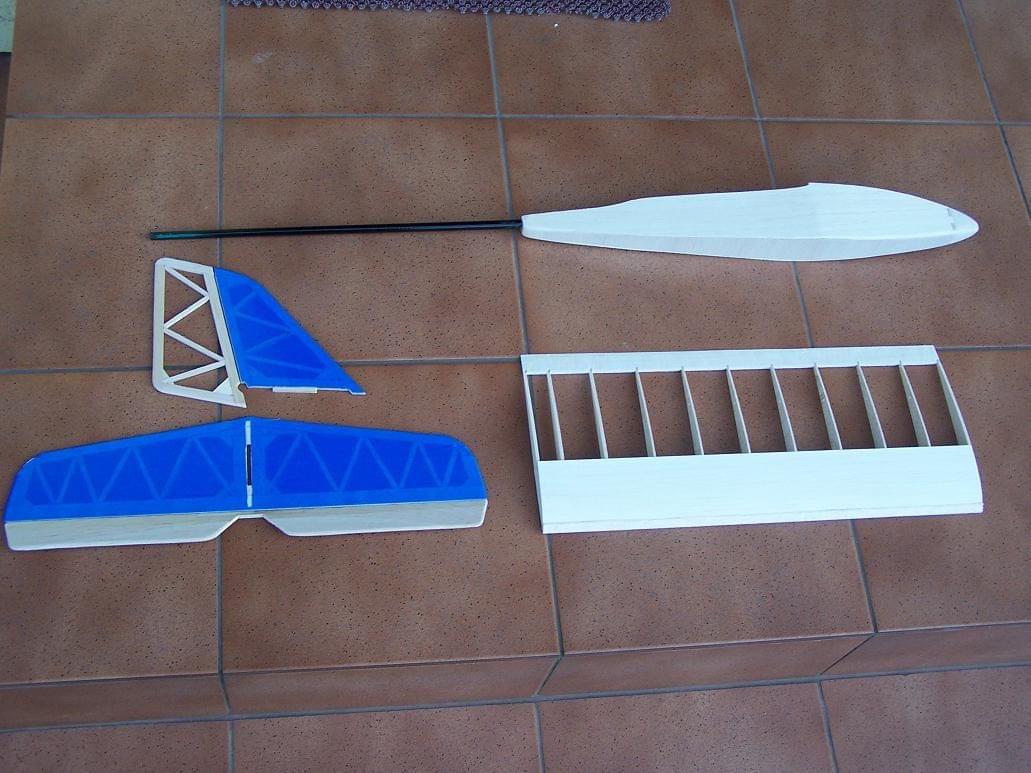

Diakon Posted September 18, 2007 Share Posted September 18, 2007 No to żeby nie było, że Koliber nic nie został ruszony , kilka zdjęc obrazujących obecny stan modelu: Widok na wszystko co dotychczas się posklejało : Widok szczegółowy na dziób: Oraz widok na "dopasowanie" obecnie zrobionych elementów: Nie mam zbyt wiele czasu coś ostatnio... albo chęci . W każdym bądź razie: prawa częśc centropłata czeka na sklejenie; do wykonania pozostały uszy, wykończenie kadłuba... w sumie, widac zresztą co :wink: . :idea: Zaczynam się zastanawiac, czy może nie pokryc by tak modelu japonką - głównymi powodami, dlaczego chciałbym to zrobic, są finanse oraz... widok pracy kolegi przy pewnym motoszybowcu . Link to comment Share on other sites More sharing options...
Diakon Posted October 17, 2007 Share Posted October 17, 2007 Ot, skromne postępy (druga połowa centropłata). Powoli powstają uszy. Link to comment Share on other sites More sharing options...

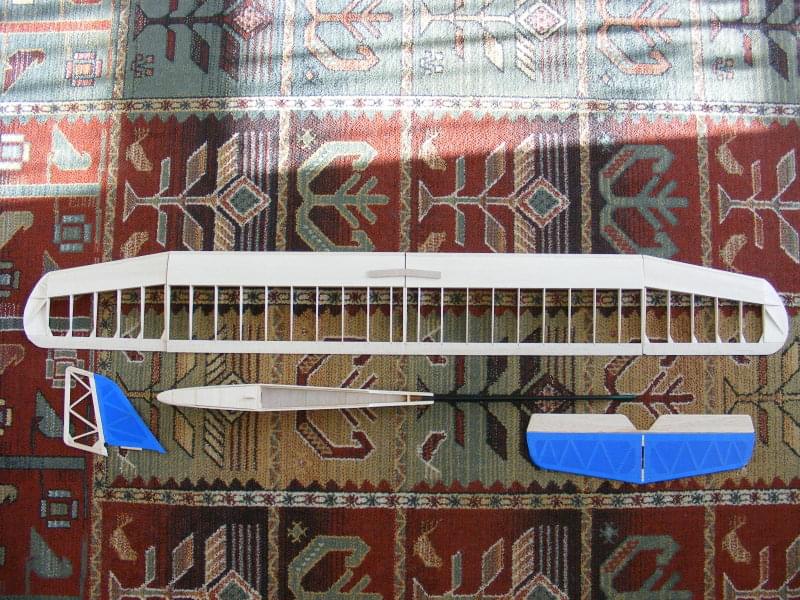

Diakon Posted January 13, 2008 Share Posted January 13, 2008 Póki co pogrzebałem co nieco, i wyszły uszy: Są one, podobnie jak reszta skrzydła, do oszlifowania (prócz spływu), ale najważniejsze że są :wink: . Nareszcie coś się ruszyło... Link to comment Share on other sites More sharing options...

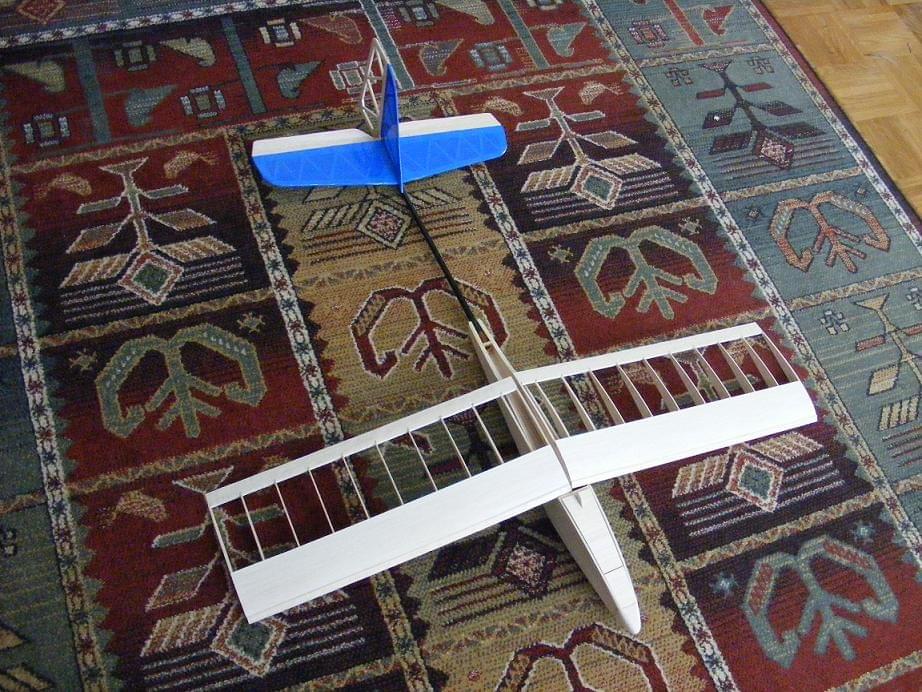

Diakon Posted January 20, 2008 Share Posted January 20, 2008 Prace posunęły się trochę dalej: Widok na cały model; skrzydło jeszcze nie sklejone ze sobą. A tu widok na ogon: Następnym krokiem będzie sklejenie skrzydła w całość, no i pomyślunek nad oklejeniem ich... Link to comment Share on other sites More sharing options...
Piotrek_F3J Posted January 20, 2008 Share Posted January 20, 2008 No no no diakon będziesz miał świetny szybowiec 8) Link to comment Share on other sites More sharing options...
Diakon Posted January 20, 2008 Share Posted January 20, 2008 Mógłby ktoś doradzić odnośnie folii na pokrycie skrzydeł? Link to comment Share on other sites More sharing options...
Piotrek_F3J Posted January 20, 2008 Share Posted January 20, 2008 Tu masz folie bardzo lekką i też nie taką drogą,myślę ze dwa arkusze wystarczą na pokrycie całego modelu ! http://www.modelarski.com/index.php?page=main&cat_id=155 Link to comment Share on other sites More sharing options...
Diakon Posted January 24, 2008 Share Posted January 24, 2008 Tak właściwie, czym Wy byście okleili skrzydło w tym modelu? Waham się z tą folią, bo obawiam się, że nie wyjdzie - i model będzie do kosza. Myślę równocześnie jeszcze nad japonką - ale tu wadą jest to lakierowanie, no i to, że robota trwa dłużej... Hmm... :? Link to comment Share on other sites More sharing options...
danylotnik Posted January 24, 2008 Share Posted January 24, 2008 Zobacz folie oracover standard lub stransparent , co do oklejania to nie jest to jakoś bardzo trudne wystarczy robić to powoli i dokładnie (przede wszystkim dobrać odpowiednią temperaturę żelaska i to już przed oklejaniem na jakims kawalku balsy )... Poszukaj na forum jest gdzieś wątek o obklejaniu itp.... Link to comment Share on other sites More sharing options...
Patryk Urban Posted January 25, 2008 Share Posted January 25, 2008 Oklejaj folią. W tym nie ma nic strasznego. Przed swoim pierwszym oklejeniem oglądnąłem tylko kilka filmów jak to się robi... A jak ci nie wyjdzie to suszarka albo opalarka i od nowa... Poza tym przed oklejaniem modelu poćwicz sobie na większym kawałku deseczki balsowej :wink: Link to comment Share on other sites More sharing options...

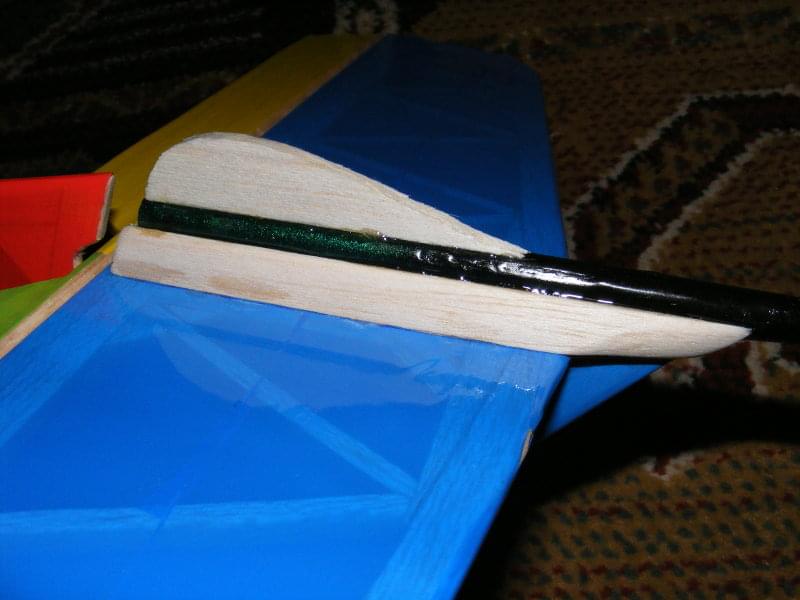

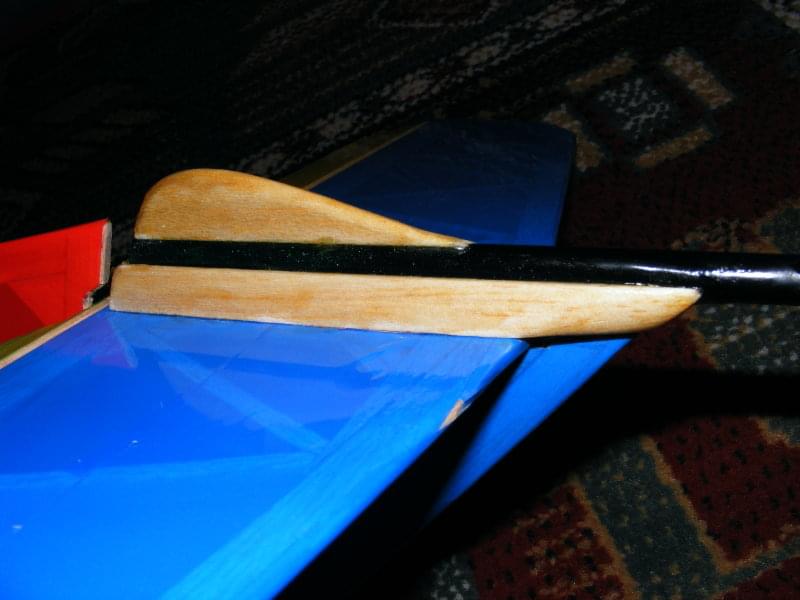

Diakon Posted January 25, 2008 Share Posted January 25, 2008 No i cóż, folię zamówiłem --> Solarfilma. A póki co, polakierowałem sobie kadłub. Na chwilę obecną wsio wygląda tak: Wyraźnie wygląda, że kadłub jest ciemniejszy. A tak wygląda ogonek, grubiej polakierowany: Zaczęły się ferie, mam nadzieję, że w tym czasie model ukończę . Link to comment Share on other sites More sharing options...
Diakon Posted February 4, 2008 Share Posted February 4, 2008 No i zacząłem oklejać powoli skrzydło Solarfilmem. Póki co są tylko koncówki: Z czasem się całość oklei. Spodziewałem sie, że będzie ciężko, a tu muszę przyznać, że fajna rzecz ten Solarfilm . Link to comment Share on other sites More sharing options...

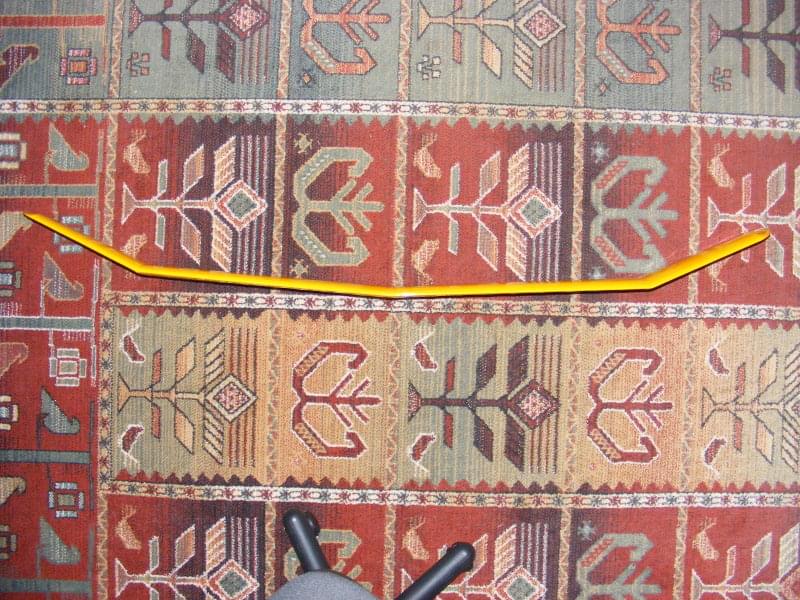

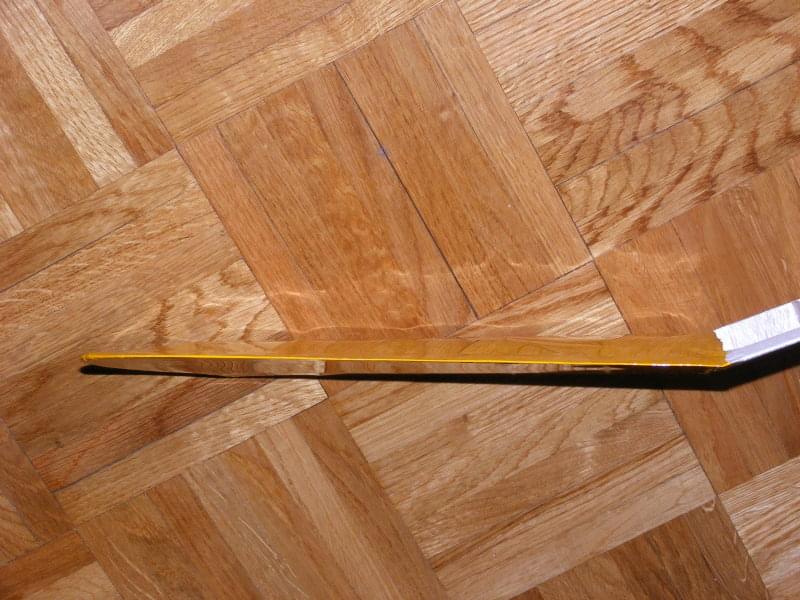

Diakon Posted February 7, 2008 Share Posted February 7, 2008 No i okleiłem całe skrzydło... Straszna lipa krótko mówiąc. Jak było do przewidzenia, skrzydło się zwichrowało. Właściwie wiadomo już to było przy robieniu lewogo ucha, że nic z tego nie będzie: i prawego też: Tak wygląda całe, widać wyraźnie, że prawa strona "odstaje" ku górze: Z kolei, mniej-więcej tak by wyglądał cały model: Piszę, że "wyglądałby", ponieważ nie wiem czy jest sens oblatywanie modelu z tak złym skrzydełm... Co ciekawe, całe skrzydło się tak zwichrowało na całej długości, że będzie sobie pięknie skręcać w lewo... Tyle kasy i folii póki co poszło na zmarnowanie. :? Link to comment Share on other sites More sharing options...
