W związku z awarią PFMRC (brak zdjęć z albumu) post edytowałem.



Przeglądając nasze forum oraz inne strony internetowe zauważyłem że ten model cieszy się dość dużym zainteresowaniem. Kilka osób już go budowało i to z różnym skutkiem. Jak już pisałem kiedyś, dawno temu budowałem taki model, nawet latał w miarę poprawnie, niestety poległ. Postanowiłem że go zbuduję raz jeszcze, no i przez zimę wystrugałem takiego sobie, a co czas mam, więc jeden więcej nie zaszkodzi. Relacji z budowy nie będzie, bo model lata, więc raczej relacja po budowie i od końca, czyli wszystko do góry nogami. Model oblatałem jakiś miesiąc temu, potem odstawiłem go a dziś przyszła pora nim polatać.




Plany modelu można bez trudu znaleźć w sieci choćby tu KLIK

Mając już jakieś doświadczenie z budową Extry, zacząłem od przeskalowania i tak wyszło,

długość 1100, rozpiętość 1230, miało być 1200, ale tak się ucięło styropianu, zmieniona została też proporcja płatów.

Budowę zacząłem od wręg kadłuba jak każdy chyba.

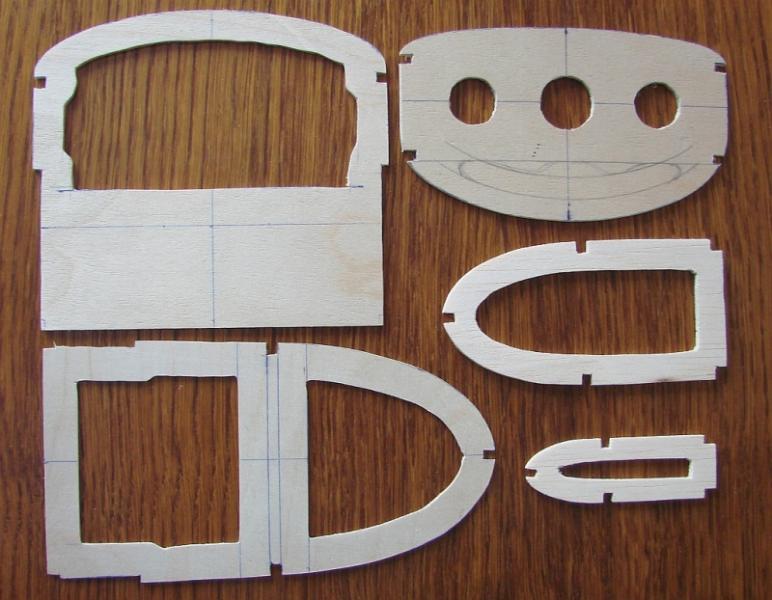

Wręgi wycięte ze sklejki 2,5mm dwie pierwsze, następna z 1,5mm, dwie ostatnie z balsy 3mm.

Następnie posklejałem szkielet kadłuba widok bardzo dobrze znany wszyscy tak zaczynali.




Do budowy kadłuba użyłem listewek sosnowych 4x4, wzmocnienia boków kadłuba przy płatach balsa 2,5mm




Zastanawiałem się czym to pokryć no i "dypron" panowie




Tu widać wzmocnienie mocowania podwozia, nawet się sprawdza.




Pułka serw, oraz mocowanie płatów.







Usterzenie wycięte z twardego styropianu z jakimś profilem symetrycznym, pewnie ze 100 razy mod.

wzmocnione balsą i pokryte papierem.







Teraz skrzyła, profil Naca 2414 wycięte z twardego styro, gdzie nie gdzie wzmocnione listewkami sosnowymi i balsą. Profil wybrałem taki, gdyż mam już model na nim i lata dobrze.













Mocowanie skrzydła, zrobione tak że nie widać śrub, które wkręca się od strony kabiny.




Wzmocnienie balsowe skrzydła, do tego mocowane są zawiasy lotek.




Komora serwa, prościej się chyba nie da zrobić, można by wkleić serwo na stałe, ale po co?




Mocowanie serwa na blaszkę z puszki po piwie, piwo musi być koniecznie "strong"

bo inaczej blaszka będzie za słaba :ble:




Zatyczka zrobiona z grubszej folii, pomalowana i przyklejona na taśmę dwustronną.




Podwozie zostało zrobione z płaskownika duralowego przykręcone na nylonowe śruby. Extra został ostatecznie pokryta papierem na wikol, a następnie polakierowana.

post-3605-0-18955300-1338450626.jpg]












W związku z tym że model nisko budżetowy to i wyposażenie nie specjalne, serwa TP 9g na lotkach, na usterzeniu też TP ale już MG. Silnik 3530, regulator 40A, zasilanie 3S 2100, całość do lotu 1160g

Wygląda że to mój ostatni model tego typu, czyli skrzydło styro kryte papierem, następny projekt styro + balsa.
