Motoszybowiec - własny projekt

[Andrew]

Witam.



Zainspirowany budową TOTO2 postanowiłem zaprojektować i zbudować coś podobnego, ale w bardziej szybowcowych kształtach.

Założenia wstępne:

Rozpiętość: 200cm

Długość: 100cm



Postanowiłem zrobić model trochę większy. Kadłub kryty depronem 6mm. Stateczniki i ster wysokosci również były by z depronu. Następnie oklejone papierem pakowym i malowane.

Zastanawiam się natomiast czy zrobić skrzydła depronowe, czy z balsy oklejane folią oracover.

Raczej chyba wybiorę drugą opcję.

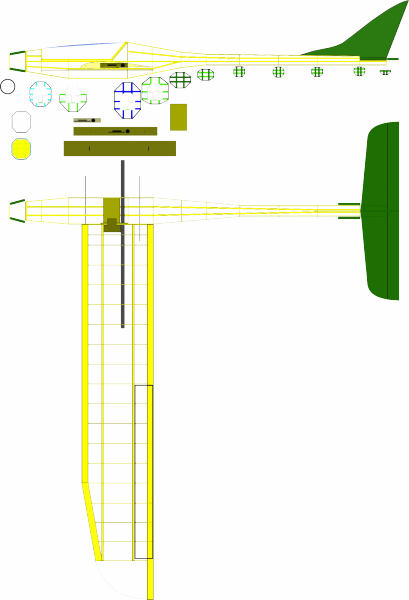

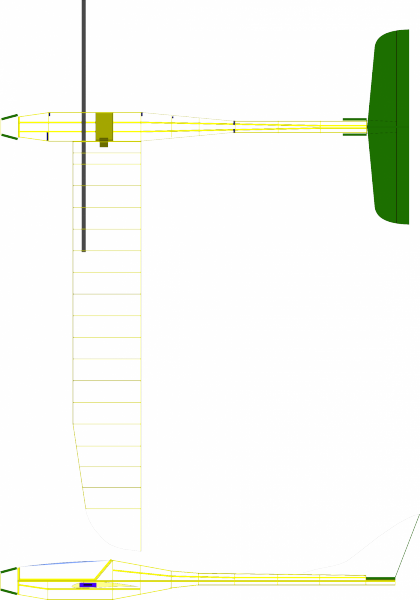

Poniżej wstępny plan.



[pyton]

ciekawy projekt, ale na pierwszy rzut oka masz za krótki nosek/kabine a za długą odległość pomiędzy skrzydłem a usterzeniem , przez co możesz mieć spore kłopoty z wyważeniem. Wprowadź na rysunek wymiary modelu! i napisz czy ma to być termiczny model czy zboczowy.

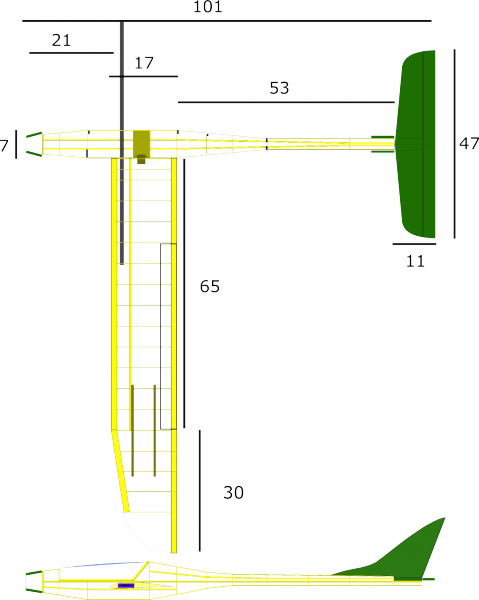

[Andrew]

Model ma być termiczny.

Na początku chciałem umieścić skrzydła trochę wyżej i za kabiną. Wtedy było by dobrze, ale kadłub już się zwęża w tym miejscu i był by problem z połączeniem skrzydeł z kadłubem.





Dodałem jednak 4cm z przodu. Mam nadzieje, że teraz będzię dobrze, bo dodając więcej model zaczyna wyglądać nie za fajnie.



[pyton]

jakie przewidujesz wyposażenie do niego? wstępnie waga? jesli ma być lekki na spokojną pogode to cięciwa może byc, a na końcówce ile ma ?

ja bym statecznik pionowy ograniczył do ok 42-44cm

jak chcesz moge ci podać wymiary mojego modelu ale ma obciążenie ~24g/dm2 i tak sie prezentuje:

[Andrew]

Co do wagi to będę się starał, żeby ważył jak najmniej. Wyposażenie dobiorę jak już będę znał wagę. Postanowiłem zmniejszyć statecznik poziomy do 43cm i długość kadłuba w tylnej cześci o 15cm.

Jak to nie problem, to podeśli wymiary swojego modelu. Na pewno mi to pomoże.

Jak ktoś mógł by podać mi wymiary modelu ASW 28 to był bym wdzięczny.

[pyton]

Jasne że nie problem.

kabinka z kołpakiem do skrzydła 210

cięciwa przy kadłubie 175,na końcówce 120

odległość od skrzydeł do usterzenia 430

statecznik poziomy cięciwa przy kadlubie tez jak u ciebie 110 na końcowce 65

długość statecznika poziomego 380+te zaostrzenia po 40 na skrone

długość lotki 500 ale spokojnie możesz dać 450

[Viader]

Jeśli już robisz skrzydła konstrukcyjne to może warto też zrobić balsowy kadłub. Niech to ma ręce i nogi chyba, że robisz hybrydę

Lotki przesuń bliżej końcówek skrzydła. Na bagnet zrób kieszenie i przesuń do tyłu między pasy dźwigara chyba, że masz zamiar zrobić dźwigar z jednej, ustawionej pionowo listwy jak w jaskółce Kadłuba bym z tyłu nie skracał, a jeśli już to pamiętaj, że im bliżej stateczniki skrzydła tym ich powierzchnia powinna być większa, i odwrotnie.

[Rafal B.]

W moim odczuci masz zbyt małą cięciwę żeber na skrzydle. Zamiast 170 mm dałbym co najmniej 190 mm. Podobnie jak proponuje Rafał, dałbym lotki bliżej końcówki skrzydła.

[Andrew]

Witam po przerwie.



Trochę ciężko u mnie z wolnym czasem ostatno, ale powoli kontynuuję prace nad modelem.

Zwiększyłem cięciwę żeber do 185 i poprawiłem skrzydło. Reszta to niewielkie, kosmetyczne zmiany.

Lotki były tak daleko końcówki skrzydła, ponieważ chciałem zrobić wznios w miejscu gdzie skrzydło zaczyna się zwężać, ale zrobię jednak na całej jego powierzchni.

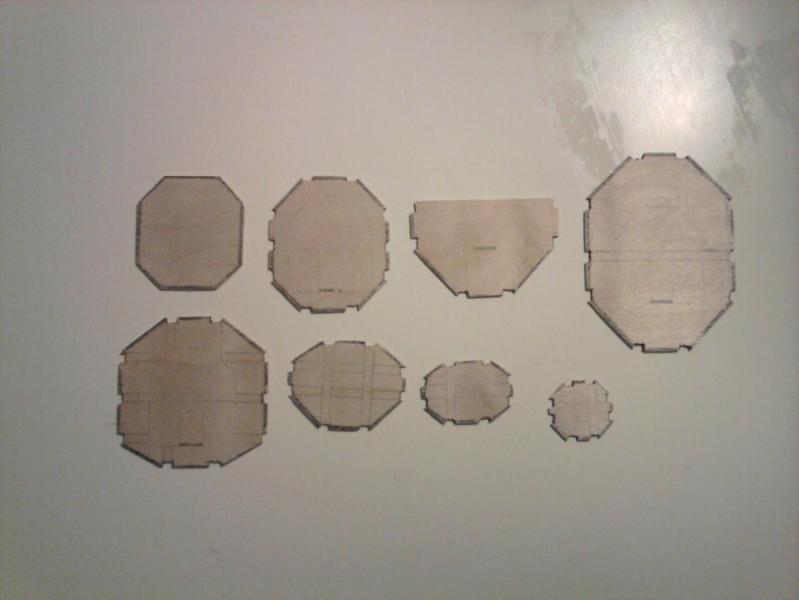

Zacząłem już powoli wycinać wręgi. Mam tylko nadzieję, że listewki będą się chciały wyginać.







EDIT:

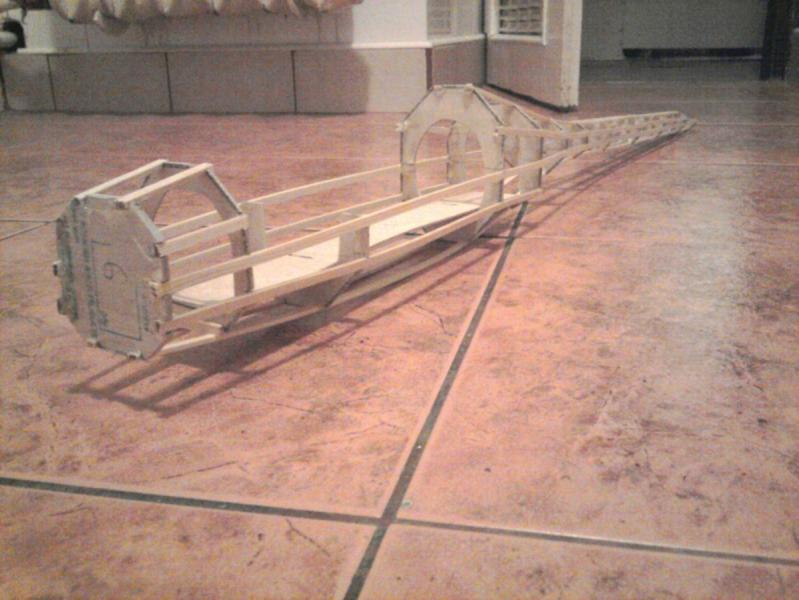

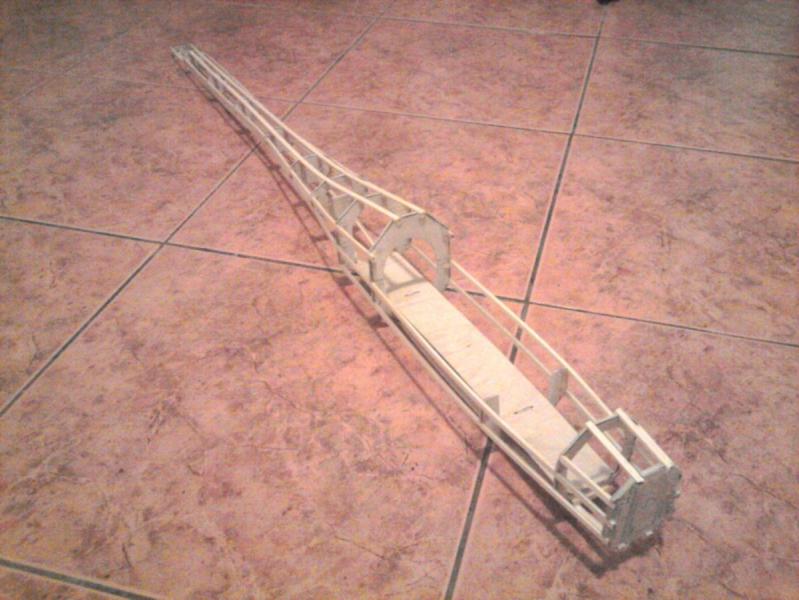

Udało mi się dzisiaj skleić szkielet kadłuba.







[Andrew]

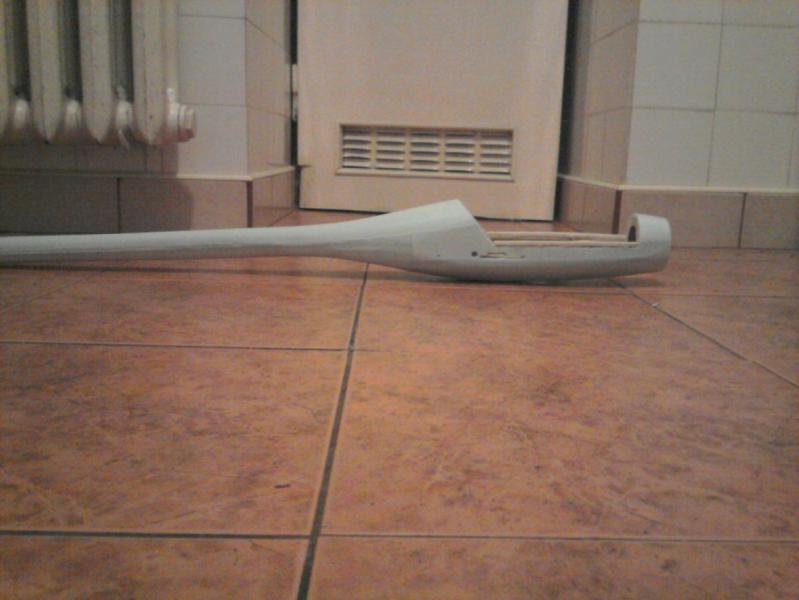

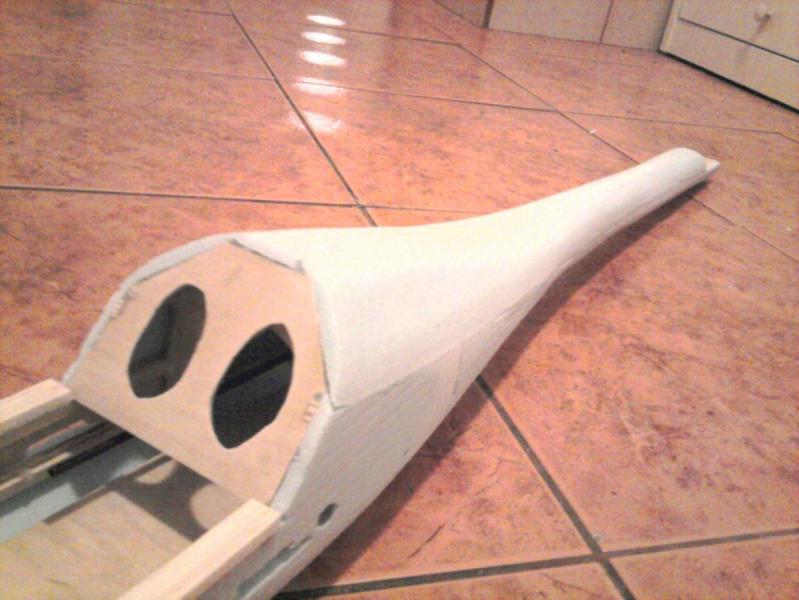

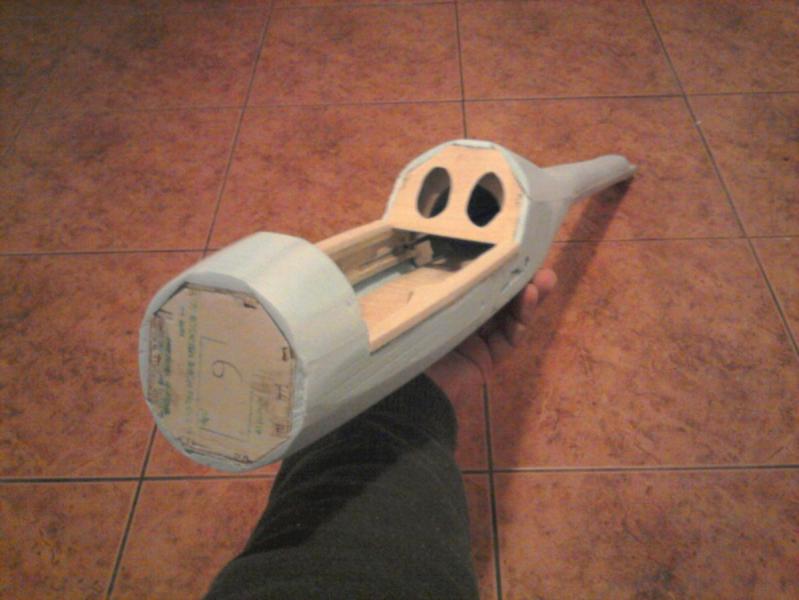

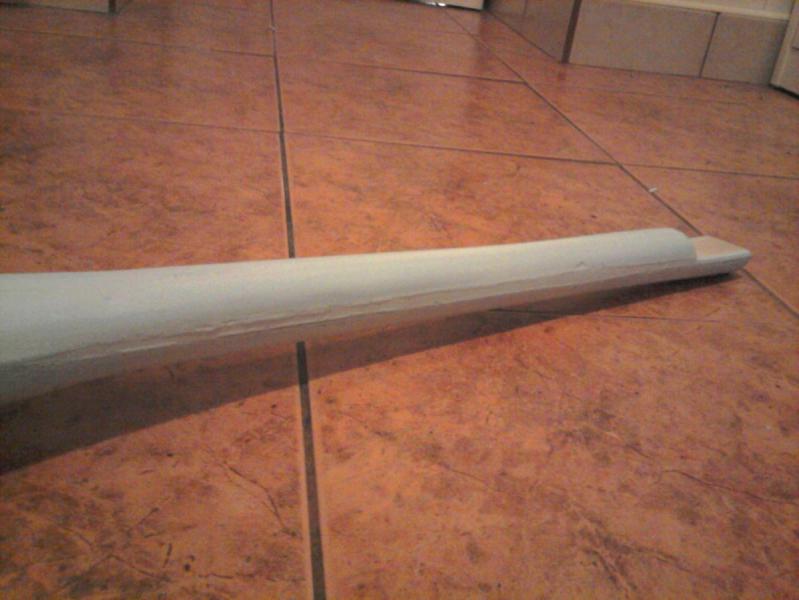

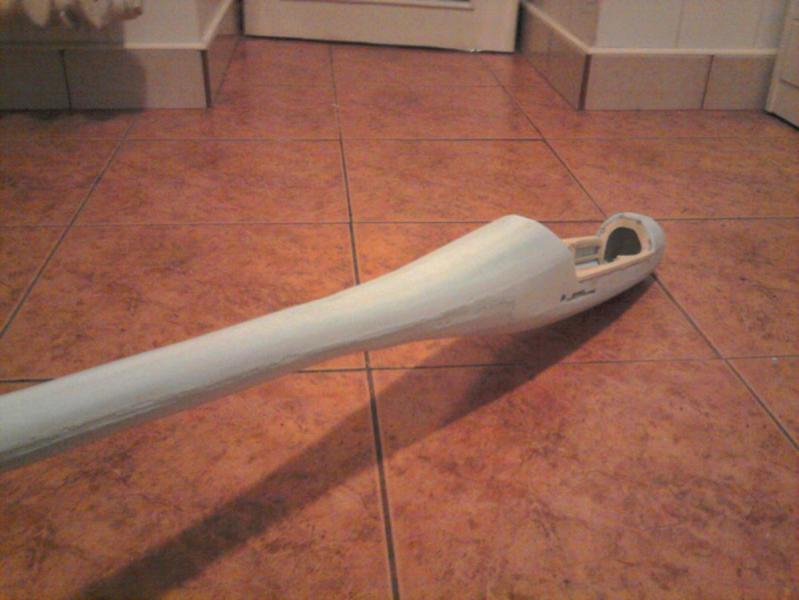

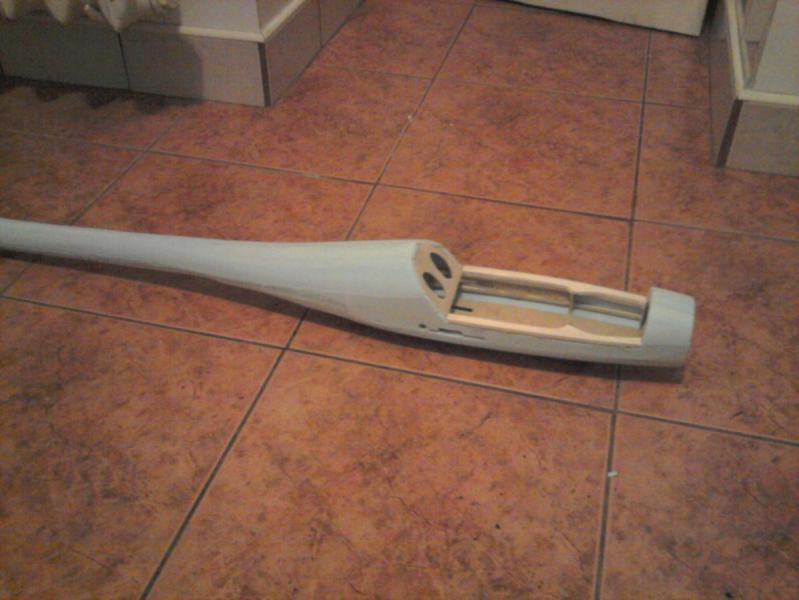

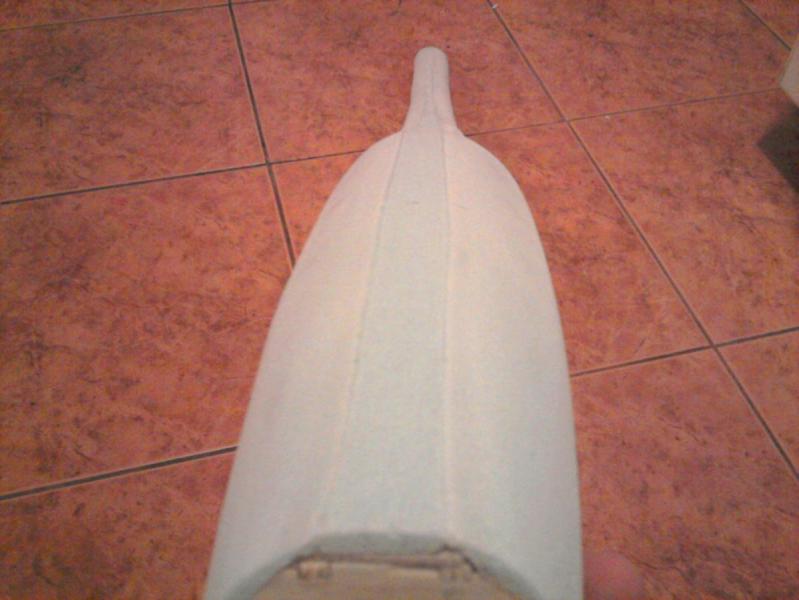

Po pracowitym weekendzie udało mi się skończyć oklejanie kadłuba. Okleiłem go depronem 5mm i wstępnie oszlifowałem grubym papierem ściernym. Przepraszam za jakość fotek, ale miałem do dyspozycji tylko telefon.



















Stateczniki i ster kierunku mam zamiar wyciąć z depronu 6mm i wzmocnić listewką 6x2.

Zastanawiam się jeszcze jak zrobić wznios. Mam dwa pomysły:

1. Zrobić dźwigar z metalowej rurki i odpowiednio go nagiąć.

2. Zrobić dźwigar z rurki węglowej i otwory w początkowych żebrach wyciąć blisko górnej krawędzi i coraz niżej w kolejnych.



Macie jakieś inne pomysły?

[pyton]

Ciekawie wychodzi , w miejscu gdzie będziesz miał skrzydło nie zapomnij o wzmocnieniach, co do wzniosu 1 i 2 sposób wydaje mi się dobrym ale raczej bym obstawiał za 2 sposobem.A skrzydło będzie całe czy dzielone?

[blackriver]

2 sposób. Jezeli uda Ci sie zmieścić z prowadnicę bagnetu między dżwigarami - to byłoby idealnie.

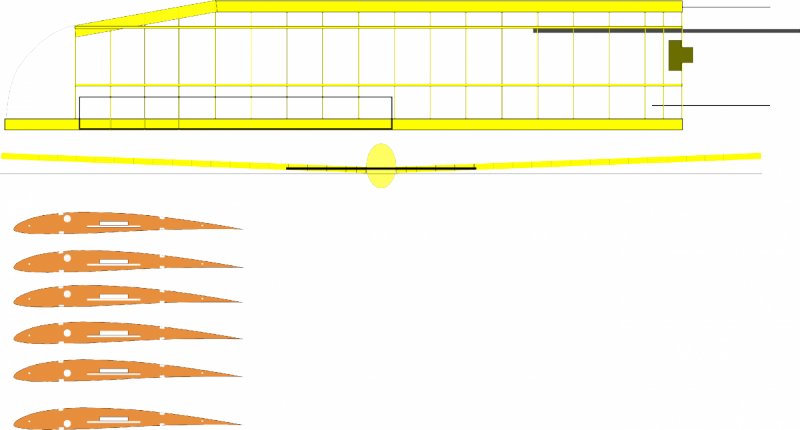

[Andrew]

Skrzydło będzie dzielone, dołączane do kadłuba.

Pierwsze sześć żeber, przez które będzie przechodził bagnet będzie ze sklejki 1,5mm. Pozostałe z balsy 1,5mm.

Przez pierwsze dwa żebra będą przechodzić pręty węglowe 1,5mm ustalające kąt skrzydła.

Bagnet będzie z rurki węglowej 6mm.

Dźwigary to cztery listewki sosnowe 2x4mm.







[blackriver]

Jest ok. Bagnet z pełnego pręta, zadnych rurek!

[pyton]

Prawidłowa koncepcja! rurka mogła być 8mm ale jak do termiki to te 6mm bedzie ok , ja bym ją jeszcze ze 2 żebra dalej wsadził, jaki przewidujesz wznios?

[Andrew]

Praca przy modelu idzie powoli do przodu.

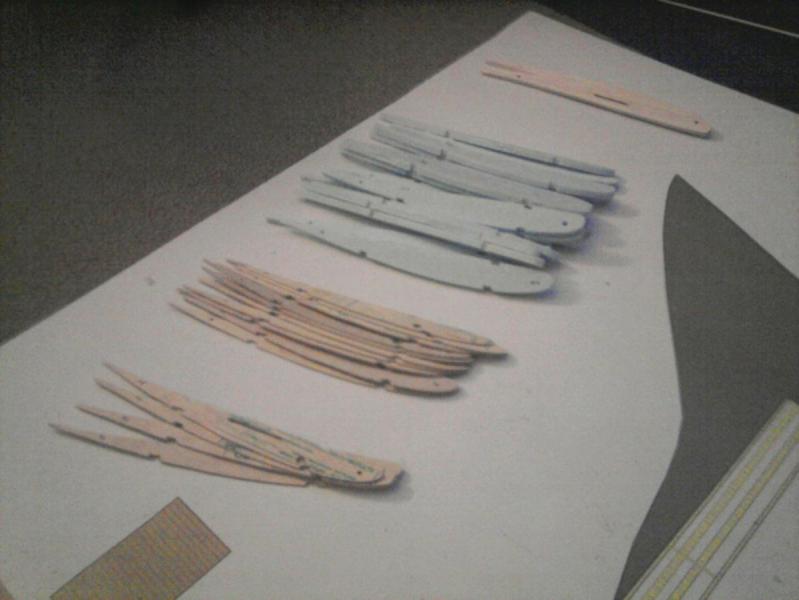

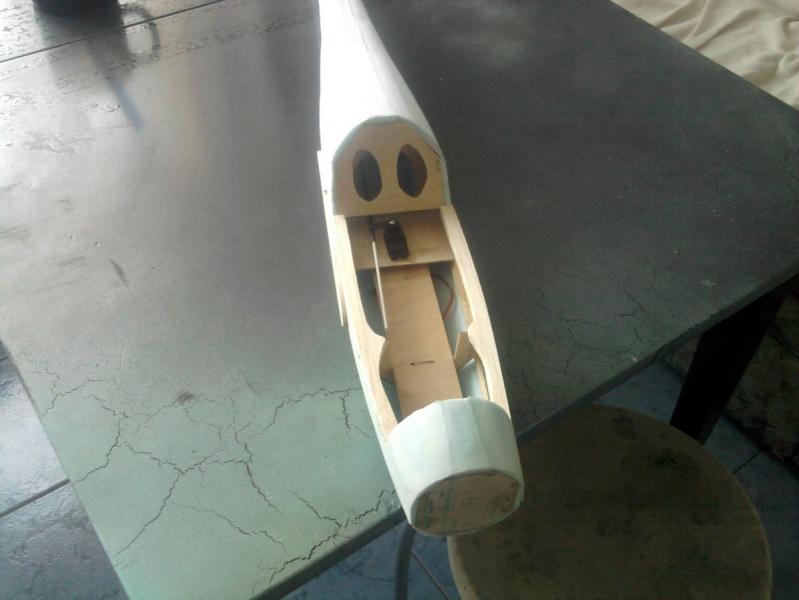

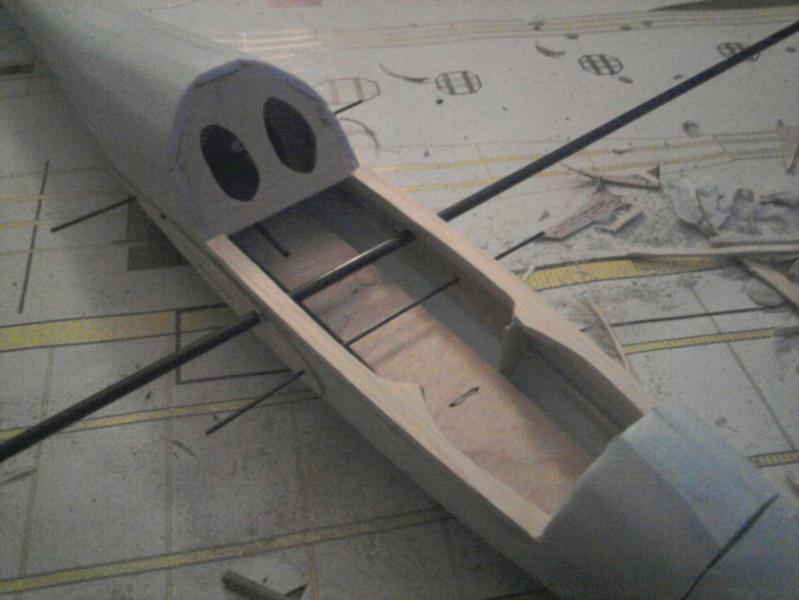

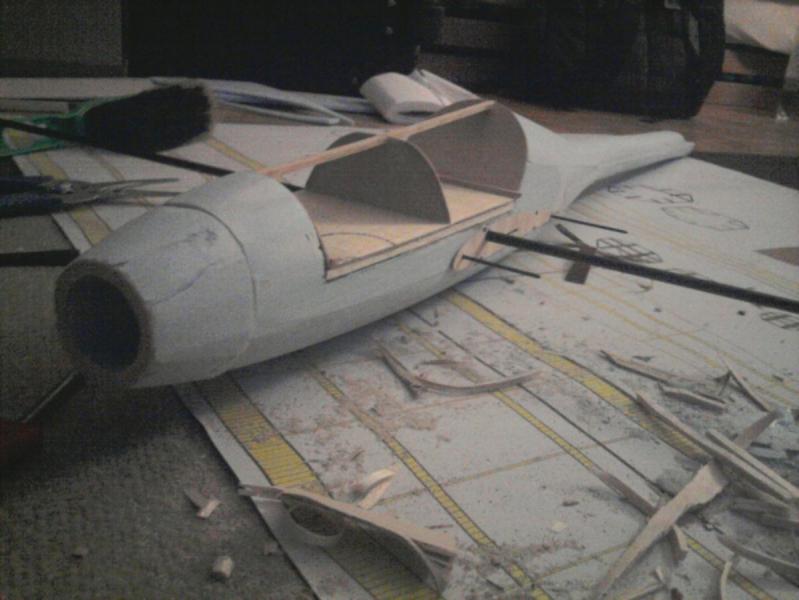

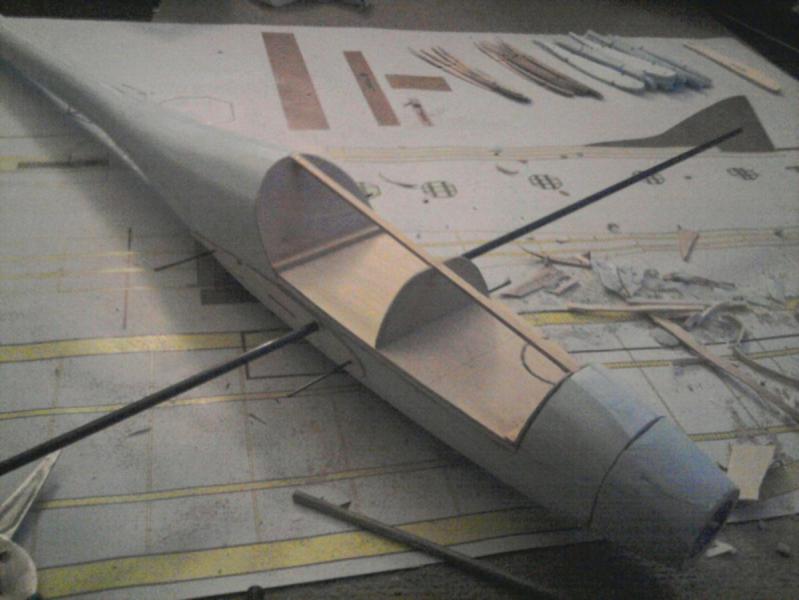

Zrobiłem szkielet kabiny i osłonę silnika. Udało mi się też powycinać żebra.

Co do wzniosu to będzie 2,5 stopnia. Nie mogę dać bagnetu jeszcze dalej, bo musiał bym zmniejszyć wznios.

Z tego samego powodu nie może być grubszy.



Postanowiłem też zrobić skrzydła z depronu. Ciekawi mnie co z tego wyjdzie. Jak nie będzie dobrze to zrobie jeszcze raz normalne.







Kilka fotek z aktualnego stanu prac:









[Andrew]

I kolejny mały krok do przodu.

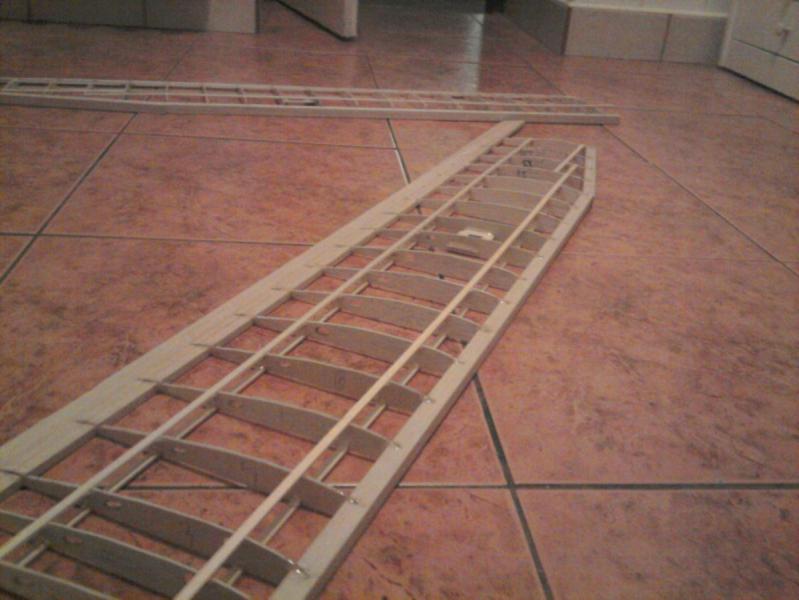

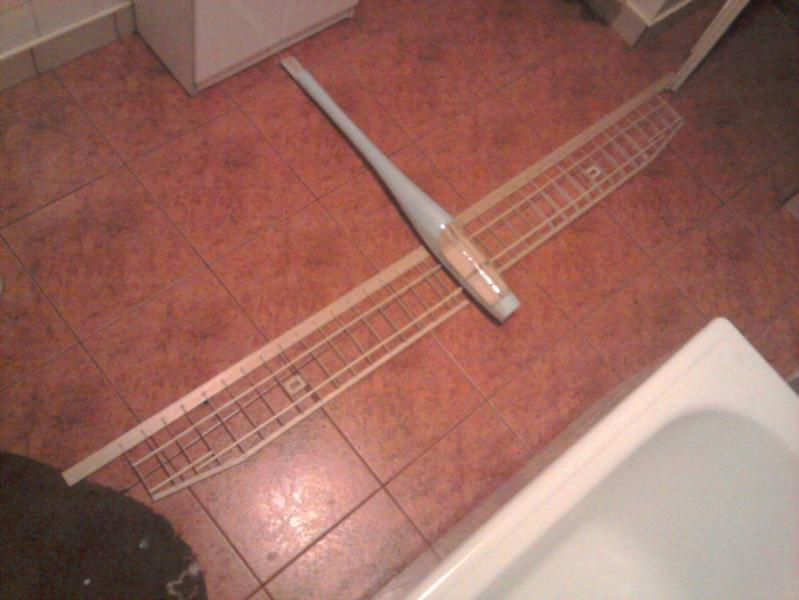

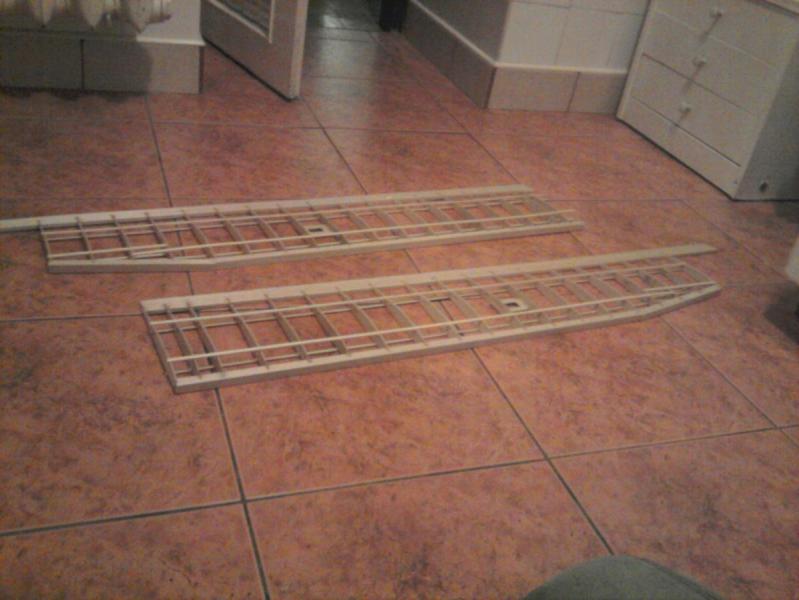

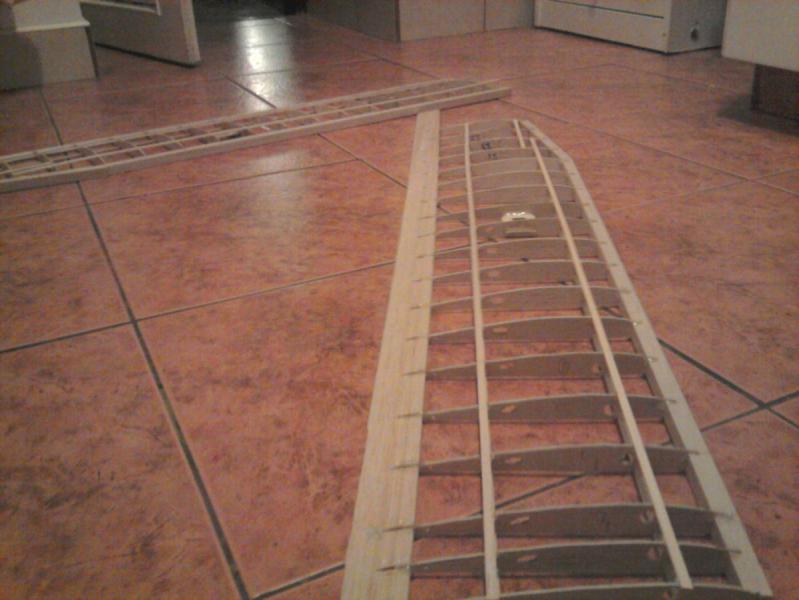

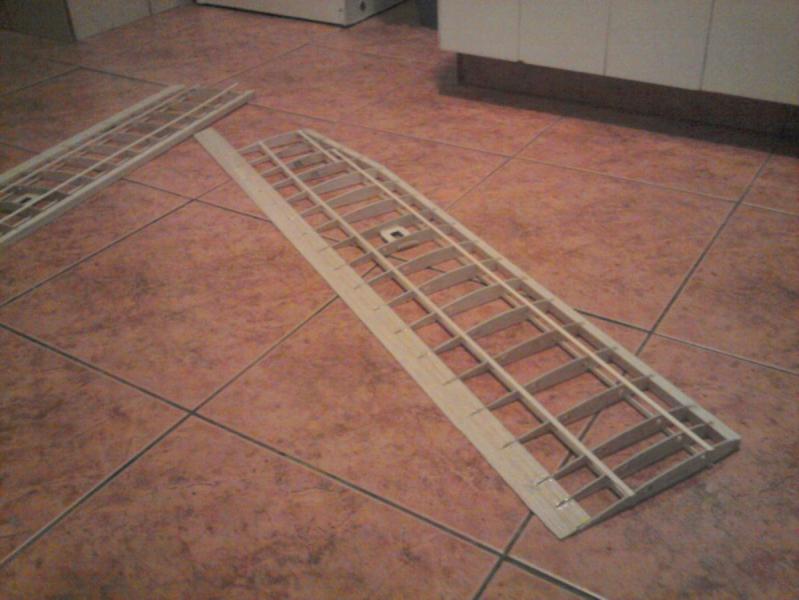

Zacząłem robić skrzydła. Krawędź spływu zrobiłem nacinając listwę w odpowiednich miejscach i wciskając w nią żebra. Natarcie podobnie, tyle że z kwadratowej listwy, którą muszę jeszcze oszlifować na okrągło. Na to jeszcze dam deseczkę z balsy 1,5mm dla wzmocnienia.

Przygotowałem też prowadnice na bagnet z papieru śniadaniowego klejonego wikolem.

Próbowałem wyciąć szybkę z butelki po coli, ale docelowo trzeba będzie zrobić inaczej.











[Wojtek Sz]

Jak postęp z pracami nad modelem?.

[Andrew]

Na razie brak jakiegokolwiek postępu. Może pod koniec tygodnia uda się coś zrobić.



EDIT:

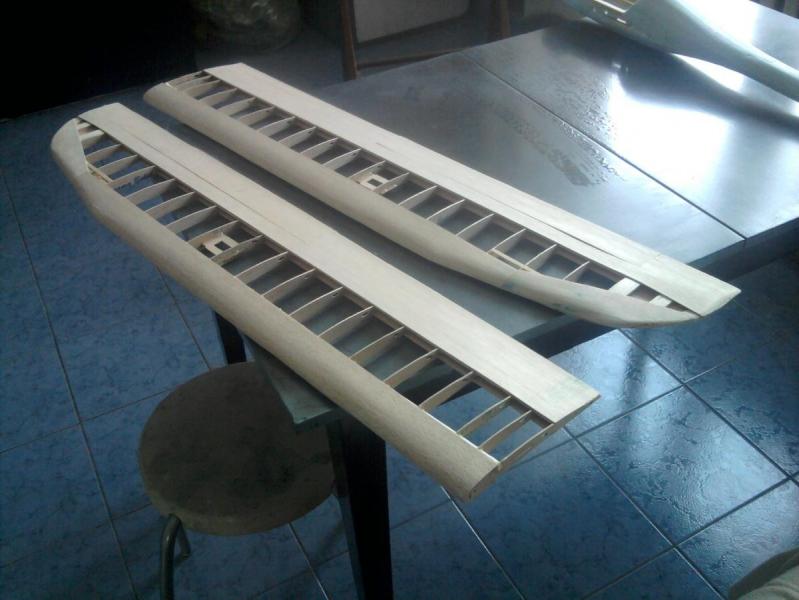

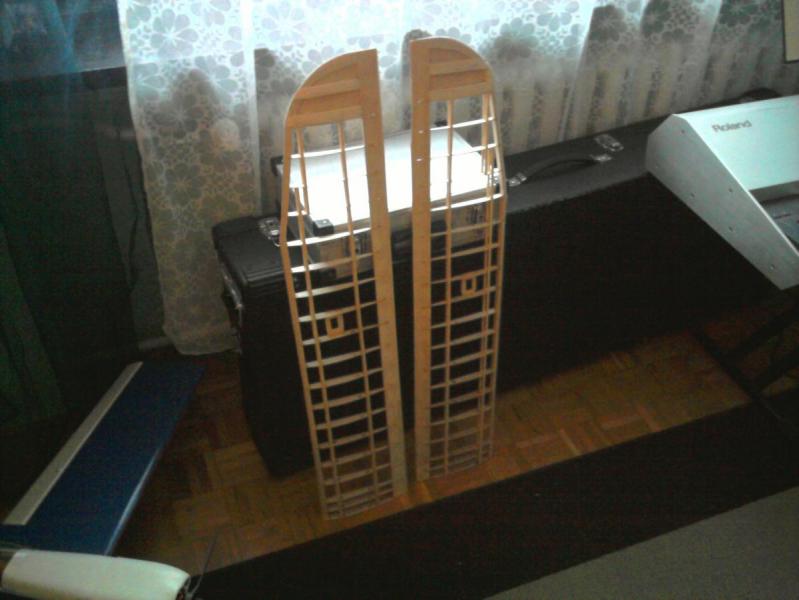

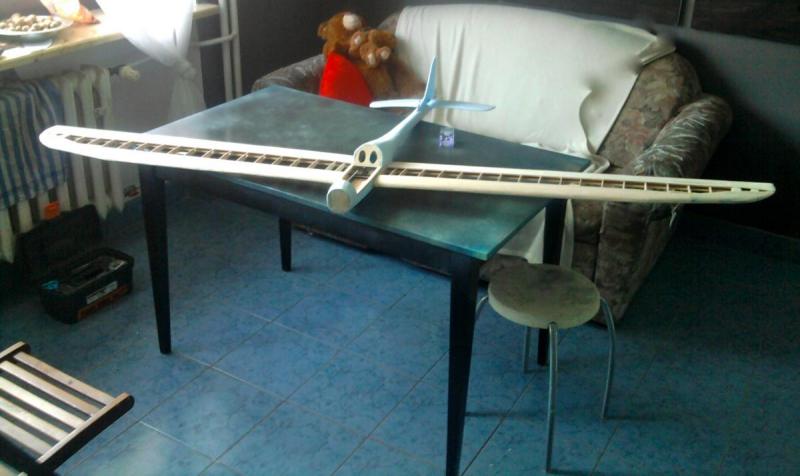

Dokleiłem końcówki skrzydeł:



[Andrew]

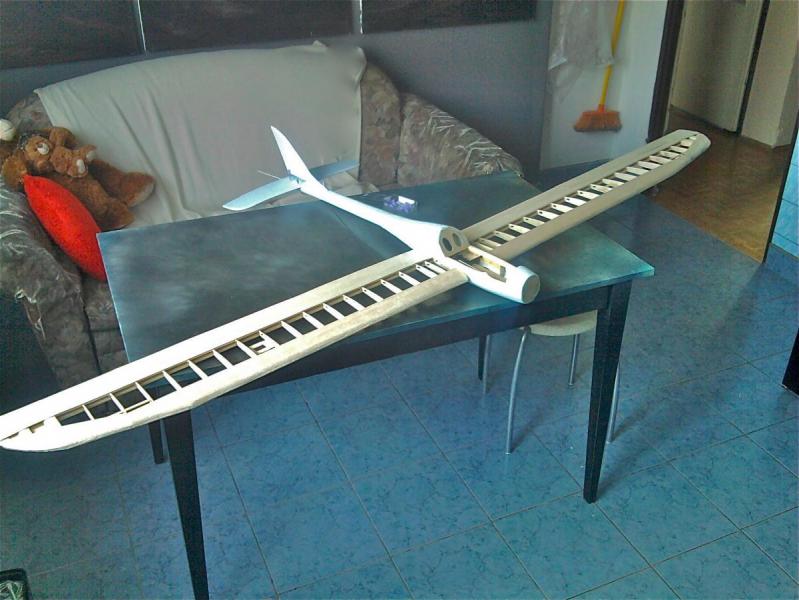

Trochę udało się podłubać. Żeby zaoszczędzić na wadze postanowiłem pokryć cały model folią.

Widziałem, że ktoś już tak robił. Tylko jak się ma taka folia do deponu? Depron nie słynie raczej z odporności na wysoką temperature. Czy zwykła folia Oracover się sprawdzi, czy są jakieś inne techniki pokrywania depronu folią?
