Moja walizkowa baza FPV


Lajto87

Rekomendowane odpowiedzi

Jak w temacie, mając walizkę na sprzęt fpv, postanowiłem narysować panel (najprawdopodobniej będzie czarny), który zostanie oklejony folią, zgadnijcie jaką ^_^

węglową- allegro około 18zł na dwie części powinno starczyć



Panel mam nadzieje że wytną i wygrawerują na Policomie (zakład w okolicy który zajmuję się takimi rzeczami),



Do środka mam zamiar wpakować mierniki panelowe lcd (napięcia oraz natężenia prądu), włączniki hebelkowe podświetlane/ zwykłe, diody 3mm, wyjścia na słuchawki/wejscia, w górnej środkowej częsci głośnik, po prawej stronie pod "kratką" będzie mały wzmacniacz, około 2W, również przewiduje potencjometr z gałką. Wszystko będzie opisane żebym się nie zgubił :D



Na dole po "lewej" ma być wnęka na goggle/kable i jakieś tam graty

Zasilanie akumulator żelowy 7,2 Ah 12V

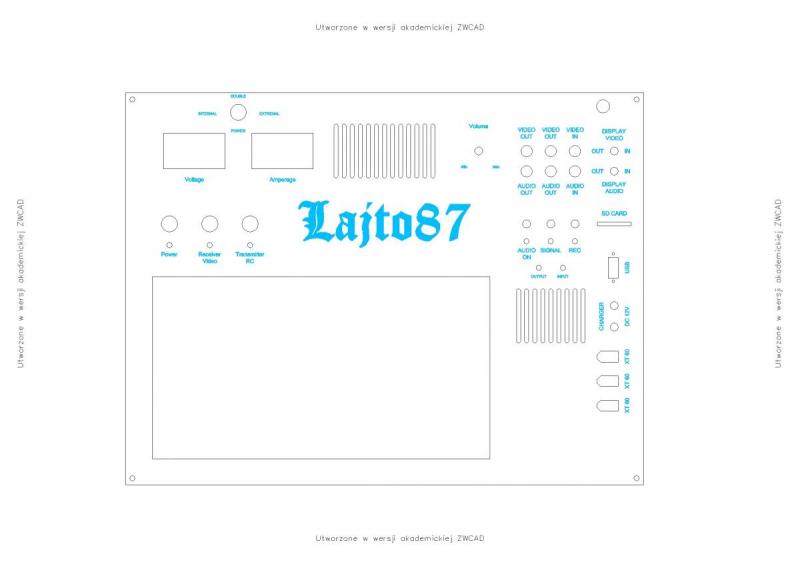

Mała legenda:

Czarne linie- ścieżka cięcia



Niebieskie- grawerowanie, kolor docelowy najprawdopodobniej biały



Wymiary 385x291x76 mm (dolna część) górna ma głębokość 36mm. Przewiduje obok wyświetlacz/monitora (około 14-16 cali)- odbiornik video



Gdybym popełnił jakiś błąd proszę o szybkie zareagowanie i wytyczenie :) Za parę dni może być już za późno :rolleyes:






i górna część, do której zostanie przymocowany najprawdopodobniej monitor z wejściem av/przenośne dvd




Relacje miarę możliwości będę starał się prowadzić na bieżąco.

Odnośnik do komentarza
Udostępnij na innych stronach

Super sprawa!

Jako, że też powoli myślę o fpv, to zastanawiam się nad czymś podobnym. Na lotnisko mam ze 200m, więc nie chcę wykorzystywać samochodu, aby dostać się tam z całym osprzętem, dlatego myślałem nad takim zestawem aby mieścił się do plecaka(nic specjalnego). No, ale twoja jest jednak znacznie praktyczniejszą i ciekawszą sprawą:D

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Temat nie umarł, a spokojnie się do przodu kula :ph34r:

Posiedziałem chwile przy cadzie, narysowałem wzmocnienia do skrzynki, panel i wszystko wyciąłem z plexy 3mm i 5mm:)

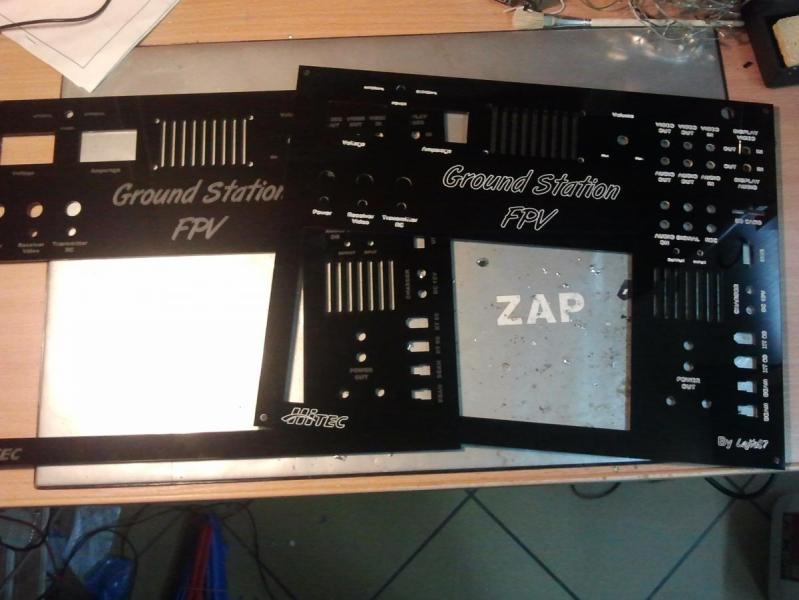

Powstały razem trzy wersje panelu.

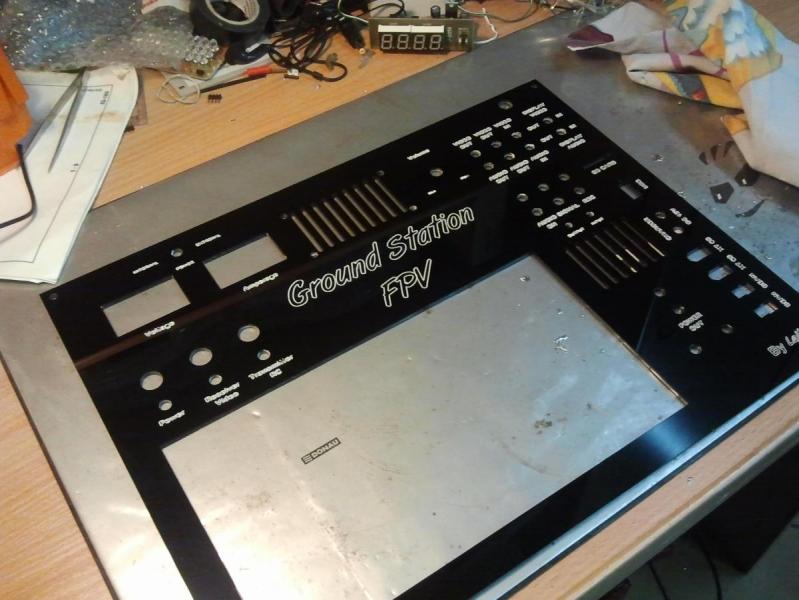

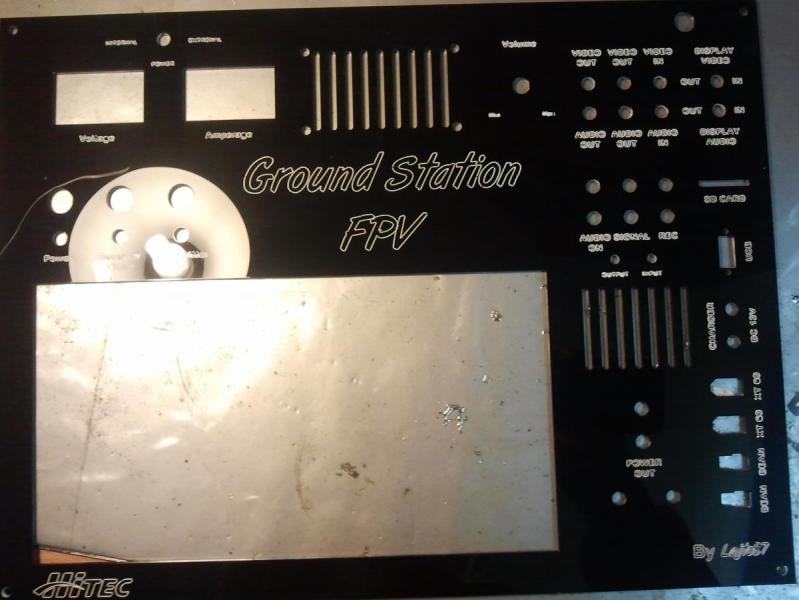

Na dzień dzisiejszy wyglądają tak:

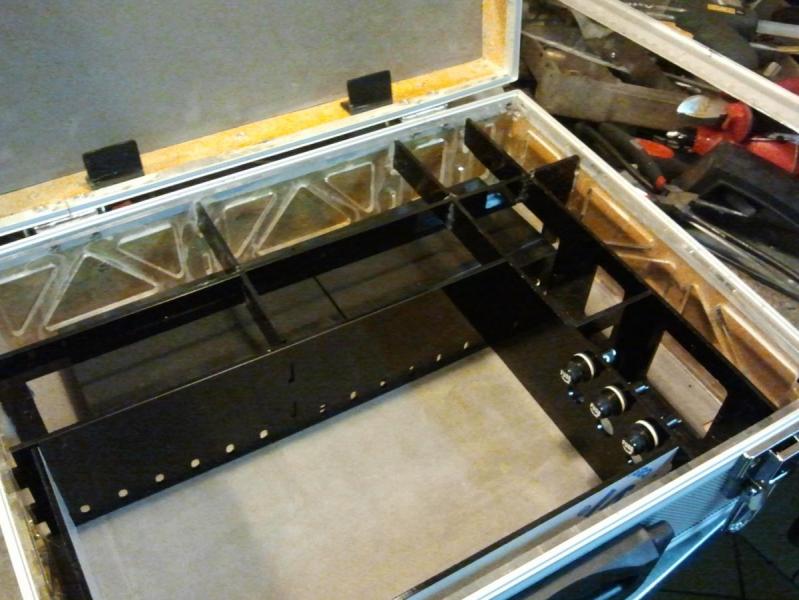

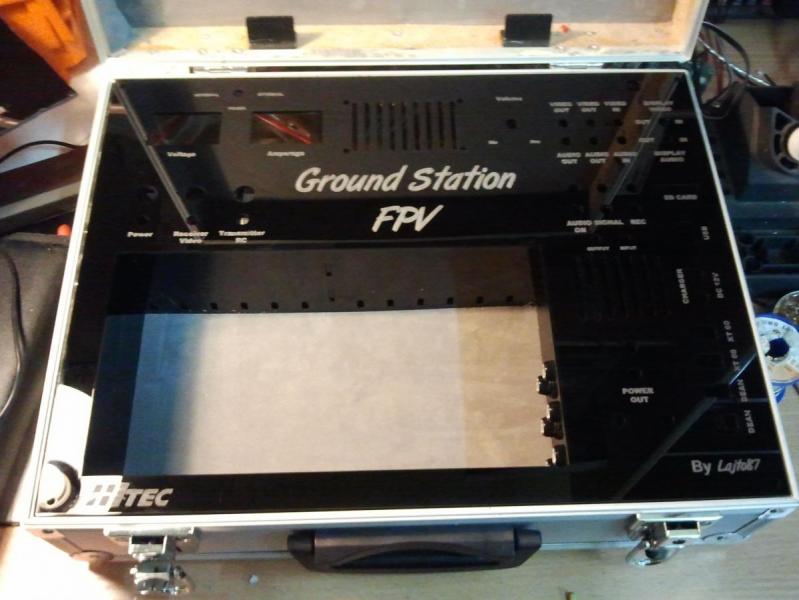

I walizka, (jutro wszystko będę montował w całość)















W środku 2x aku 6V żelowe 7,2 Ah, docelowo 2 x 12 Ah 6V (połączone szeregowo)



Projekt robię równolegle z kolegą, jednak ma on nieco więcej czasu ode mnie ;) . Efekt:



http://sphotos-h.ak....633772410_n.jpg



http://sphotos-h.ak....101136637_n.jpg



http://sphotos-b.ak....246164680_n.jpg



http://sphotos-a.ak....048002445_n.jpg



Jutro go dogonię :D



Jeżeli ktoś byłby zainteresowanym wycięciem panelu może śmiało pisać na PW ;)
