rc switch na bazie zepsutego serwa sg90

[spad]

witam

Korzystając z wolnej chwili usiadłem i podłubałem trochę w elektronice

efektem tych dłubań stał się rc switch  na bazie zepsutego serwa sg 90.

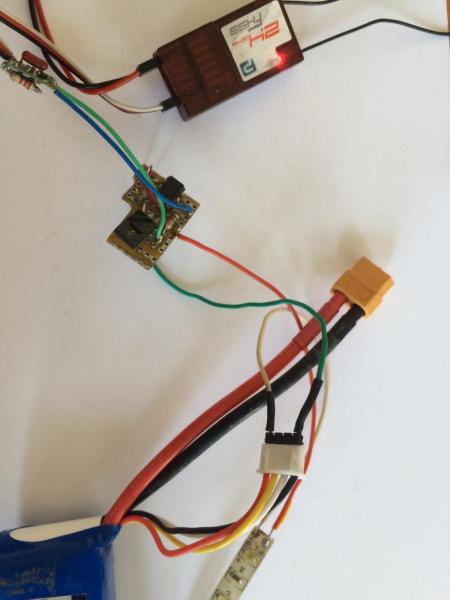

do switcha chwilowo podłączyłem taśmę led na 12v zasilaną z gniazda balansera (można podłączyć np elektro magnes na 12 v albo i inne dodatki wymagające 12v) ukłąd w formie prototypowej ma wymiary 29x20x8 wagi jeszcze nieznam

spróbuję później popracować nad minimalizacją i optymalizacją tego układu

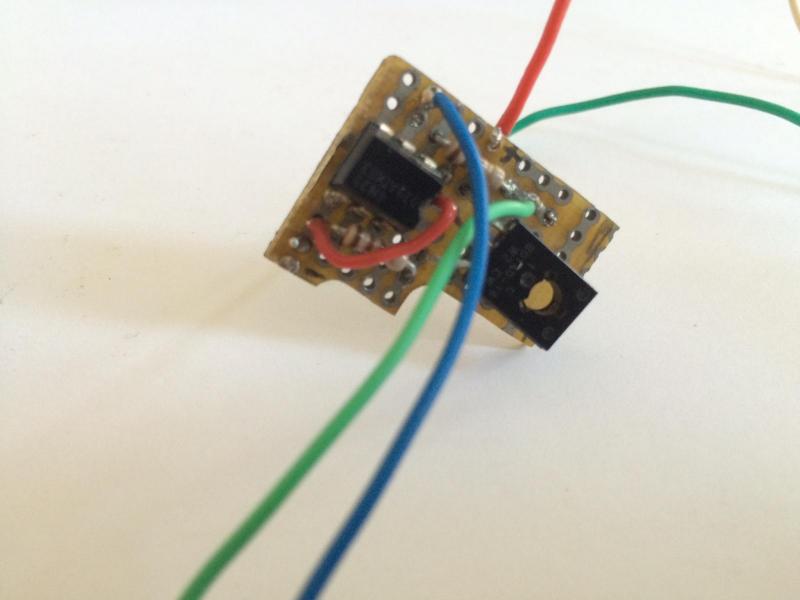

poniżej zamieszczam schemat i zdjęcie

 opinie mile widziane



[bart07]

Nie bardzo widzę, co zrobiłeś. Wykorzystanie serwa jest bardzo proste z racji sposobu obsługi silnika serwa. Nie ma w zasadzie regulacji prędkości, silnik z pełną mocą jest przestawiamy na nową pozycję.



W związku z powyższym wystarczy ustawić potencjometr serwa w pozycję na której ma nastąpić przełączenie biegunów (kierunku obrotów) Wówczas do ustawionego zakresu będziemy mieli odwrotną polaryzację, przez chwilę brak napięcia i prawidłową polaryzację. Wystarczy dioda i przekaźnik.

[spad]

Zamiast przekaźnika zastosowałem transoptor który załącza układ lub rozłącza w zależności czy ma podane napięcie czy nie





Wysłane z iPhone za pomocą Tapatalk
