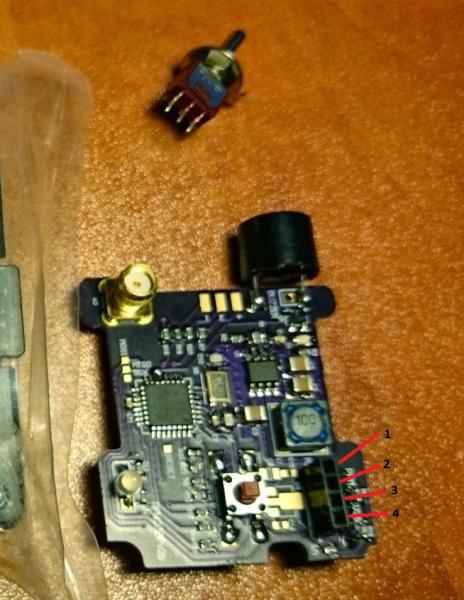

Witam kolegów, proste i banalne pytanie: potrzebuję rozpiskę pinów tego gniazda w eleresie:

Miałem to gdzieś spisane ale kartka zaginęła w boju, przeszukałem cały internet i nie mogę znaleźć, wiem że jest to opisane na płytce ale nie chce mi się rozkręcać obudowy. Gdyby ktoś był łaskaw napisać gdzie jest plus minus tx i rx byłbym wdzięczny.



[sagitt]

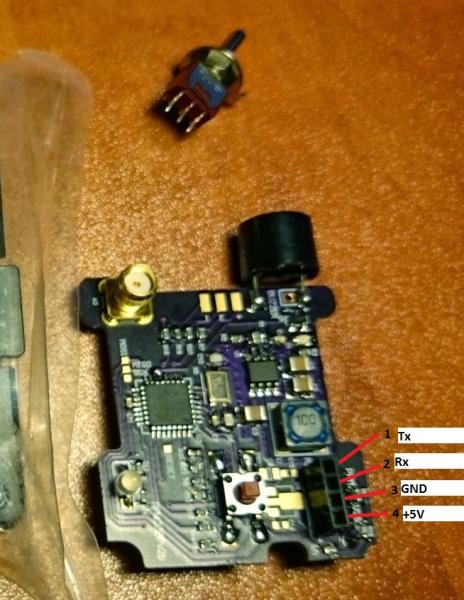

No dobra, rozkręciłem to diabelstwo i odpowiem sam sobie, może komuś jeszcze się przyda:
