Mad ManS, czyli wersja Small ;)

[Adrian D]

Cześć,



Chciałbym przedstawić kilka zdjęć z budowy modelu dobrze Wam znanego i chyba lubianego ; )



Plany pomniejszyłem do rozpiętości 950mm i odrobinę zmieniłem konstrukcję.



Do modelu użyłem takiego oto wyposażenia (to co było pod ręką):



- silnik Tower Pro 2409-18 gold

- regulator 30 A

- pakiet turnigy 1600 mAh 3S 20C

- śmigło APC 9x4,5 E

- serwomechanizmy mikro (sg 91R na kierunek, sg92R na wysokość i na lotki odpowiednik sg 91R f-my turnigy)



Dodatkowo zamontowałem bajer w postaci oświetlenia załączanego zdalnie (włącznik zrobiony z mikro serwa i mikro włącznika chwilowego) - w sumie 5 diod.

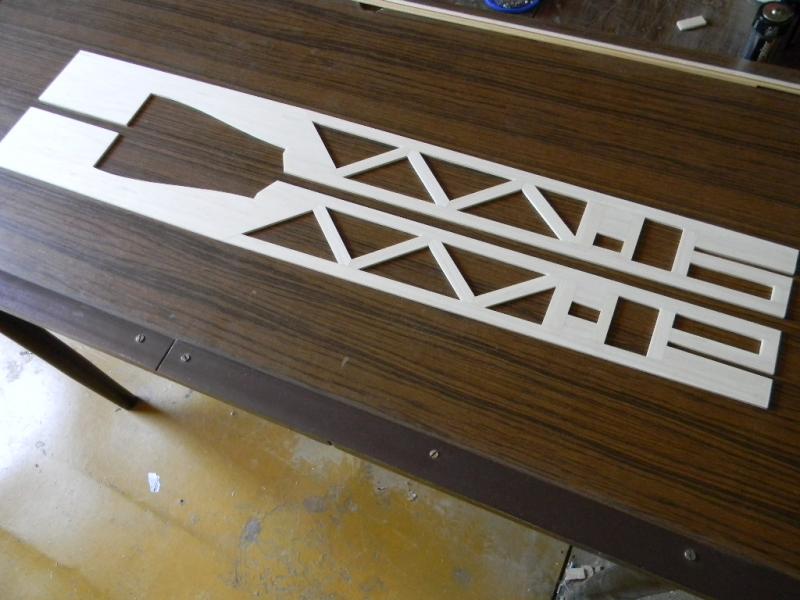

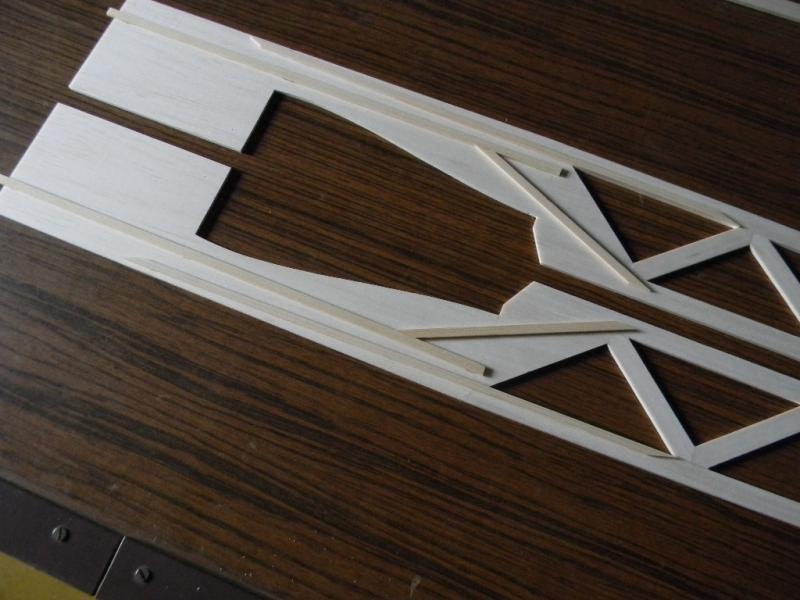

Boki kadłuba z balsy 3mm, pod serwa paski ze sklejki topolowej 3mm wzmocnione od spodu sklejką 0,8mm (dodatkowo łączenie tych pasków z podłużnicami kadłuba trzeba wzmocnić).

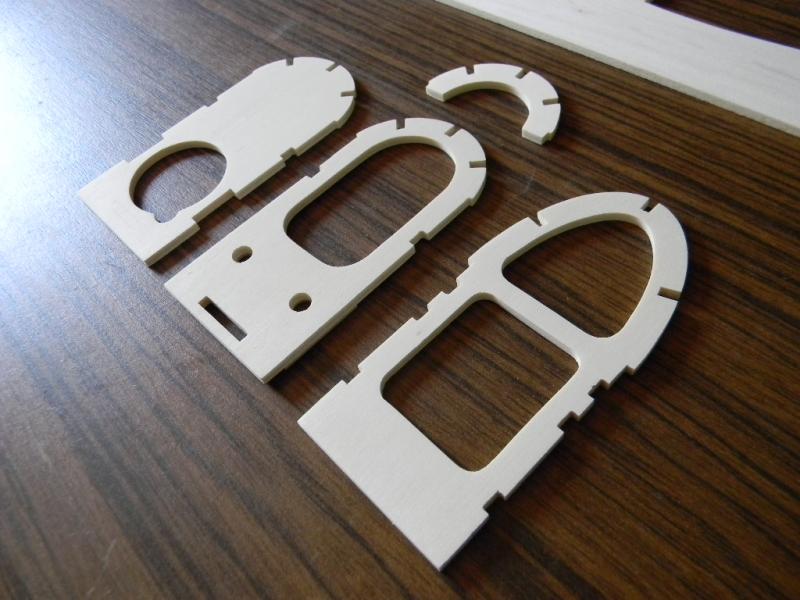

Wręgi ze sklejki topolowej 3mm

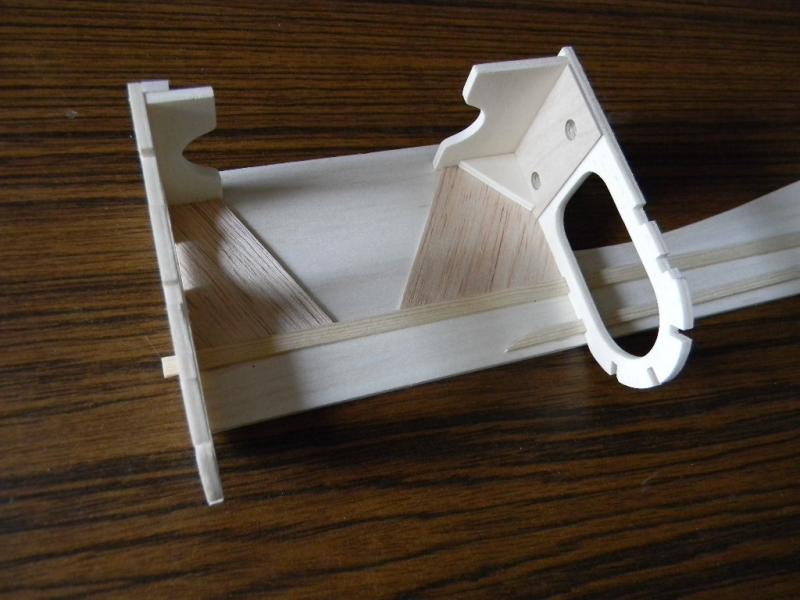

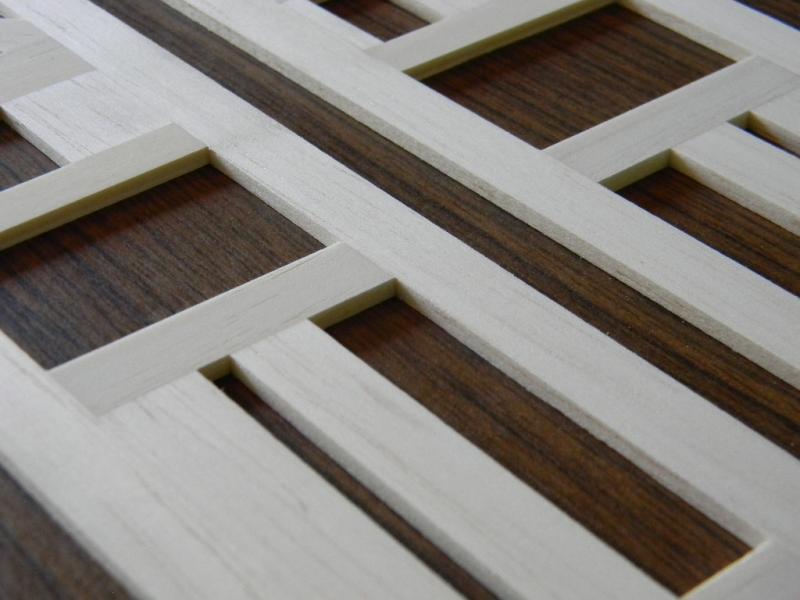

Wypróbowane już przez Was wzmocnienia kadłuba z listewek sosnowych - u mnie 5x2 i 4x2mm





Dodatkowe wzmocnienie przodu kadłuba twardszą balsą 1mm

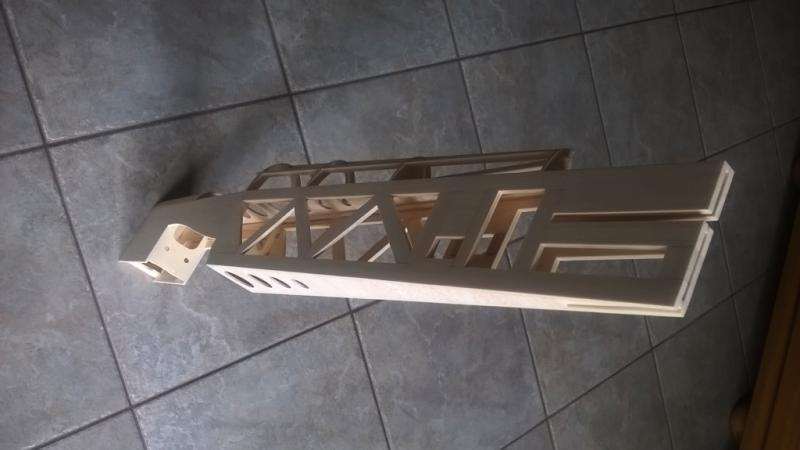

Prawie gotowy kadłub

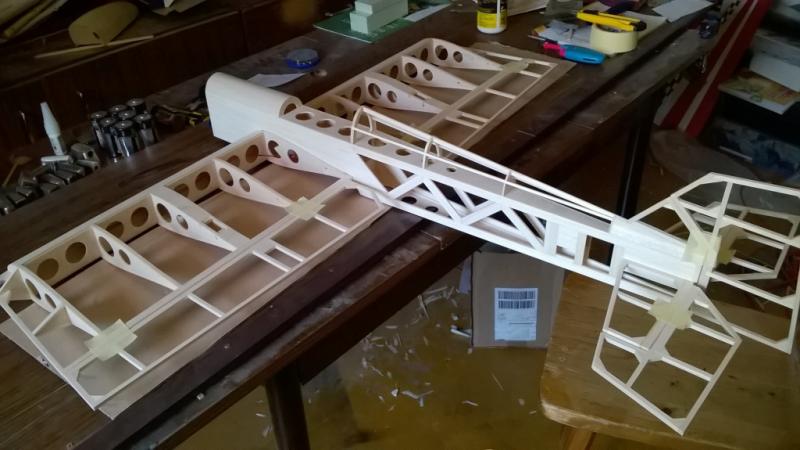

Przed oklejaniem. Żeberka skrzydła z balsy 2mm, dźwigar to dwie listewki sosnowe 4x3mm ułożone na płask, keson z balsy 1mm, krawędź natarcia z balsy 6mm (2x3mm), lotki i stateczniki z listewek balsowych 5x5mm.

Ponad to skrzydło wydłużyłem o 3cm.

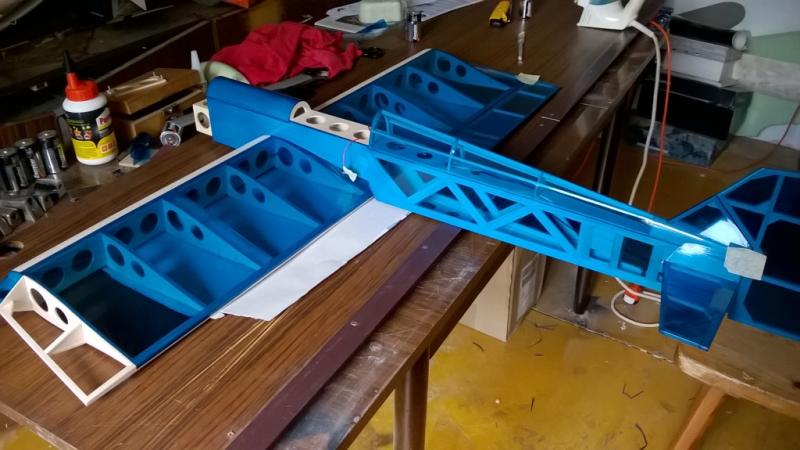

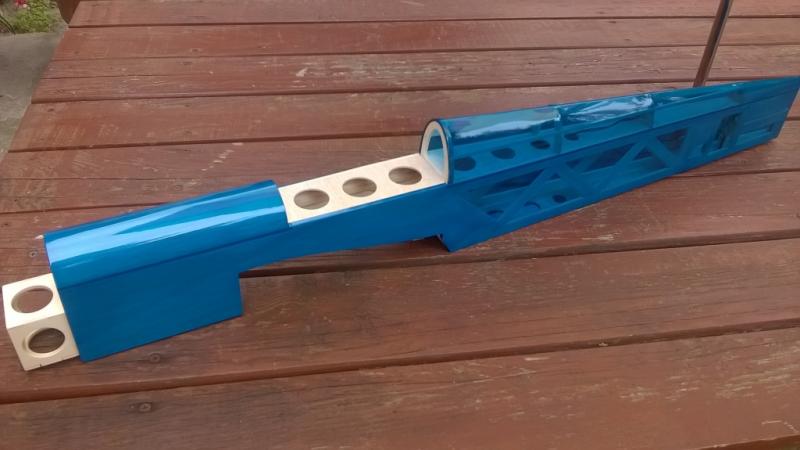

Oklejanie... (lotki należy wzmocnić ukośnymi rozpórkami - u mnie przy oklejaniu się troszkę poskręcały :/ )









Pozdrawiam

[mirolek]

Mniejszy nie znaczy gorszy

Bardzo dobrze to wygląda i zapewne latać będzie tak jak wygląda.



ms

[miro-er1]

bardzo fajny i czysta robota , pozazdroscic tylko   pozdrawiam

[Gawelli]

WOW

Chciałbym kiedyś uzyskać taką jakość cięcia i spasowania elementów

[Adrian D]

Dzięki, dzięki za słowa uznania.



Gawelli - właściwie to nie od jakości cięcia uzyskuję dobre spasowanie, jeśli chodzi o konstrukcje kratownicowe. Wycinam listewkę nieco dłuższą i doszlifowuję papierem ściernym przyklejonym do kawałka sklejki (opierając oba elementy o prostopadłe krawędzie).

[olo]

Okleiłeś transparętną bo tylko taką masz na warsztacie?

Wg.mnie lepiej by wyglądał z normalną z dobrze dobranym wzorem.

[Francka]

WOW

Chciałbym kiedyś uzyskać taką jakość cięcia i spasowania elementów

Potwierdzam super robota

[Adrian D]

olo - ten modelik jest troszkę budżetowy. Niebieską folię dokupowałem do kawałków, które zostały z kiedyś tam..a i tak jej zabrakło Krawędź natarcia oklejona resztkami białej folii.

Ogólnie zgadzam się z tym, że modele wyglądają lepiej pokryte nietransparentną folią - są "pełniejsze" i bardziej przypominają samoloty niż "szkieletoloty"



Statecznik poziomy oczywiście wzmocniony (listewka sosnowa 5x2). Połówki steru wysokości połączone prętem stalowym średnicy 2mm (miejsca gdzie wchodzi pręt, oklejone z obu stron sklejką 0,8.



Popychacze z pręta węglowego średnicy 2mm. Kabinka i owiewka silnika z tkaniny szklanej.

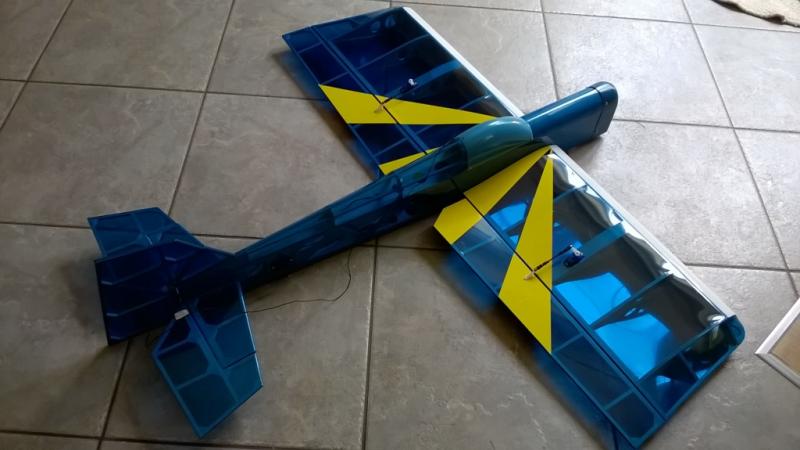

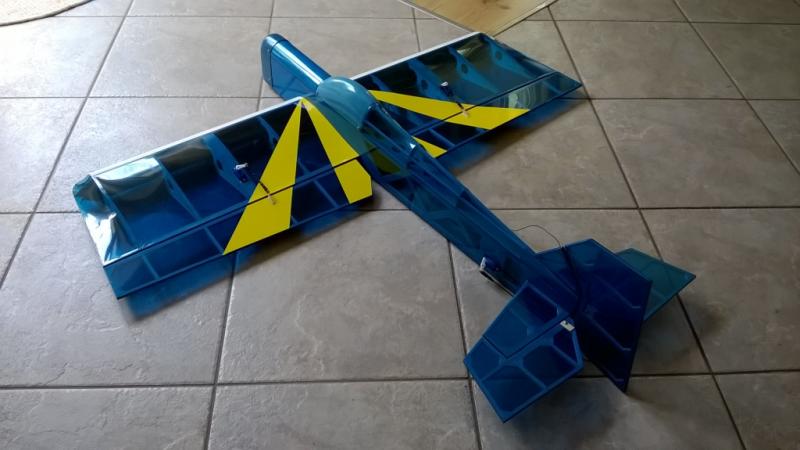

Model prawie gotowy do lotu - masa to 620g bez podwozia. Nie jest źle.

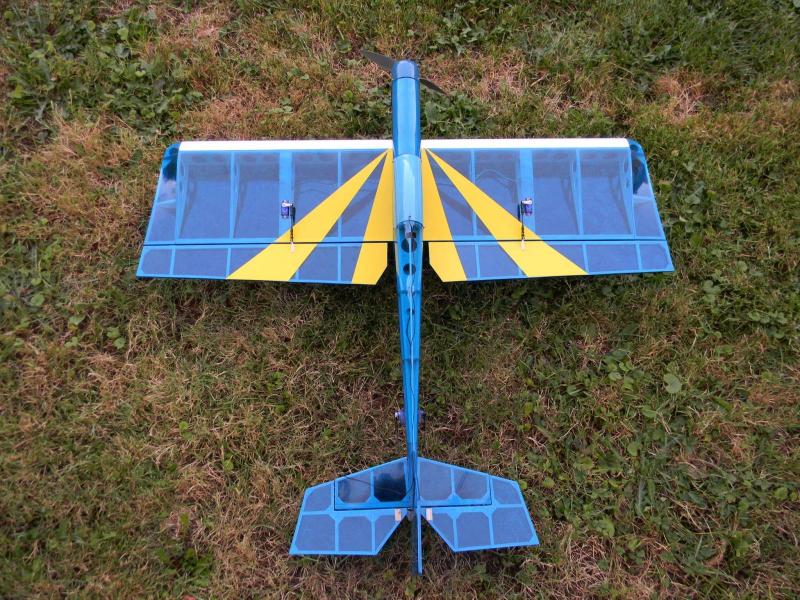

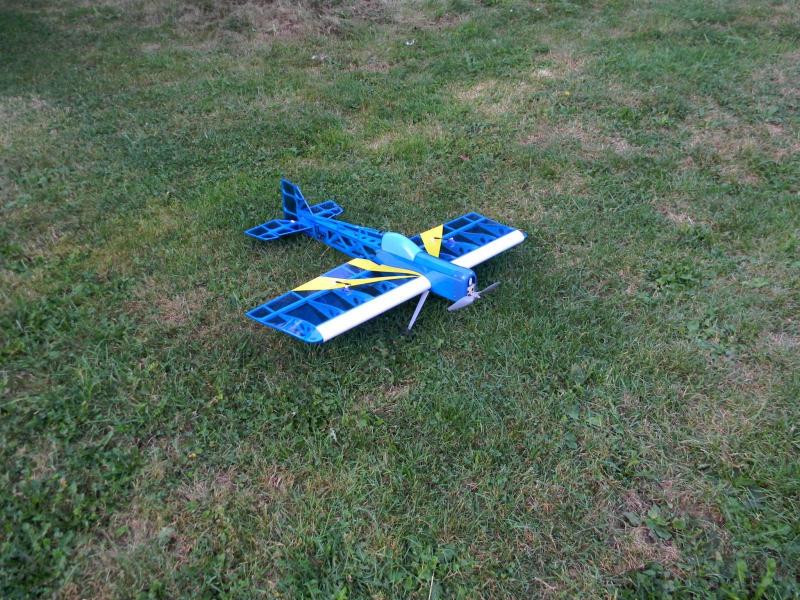

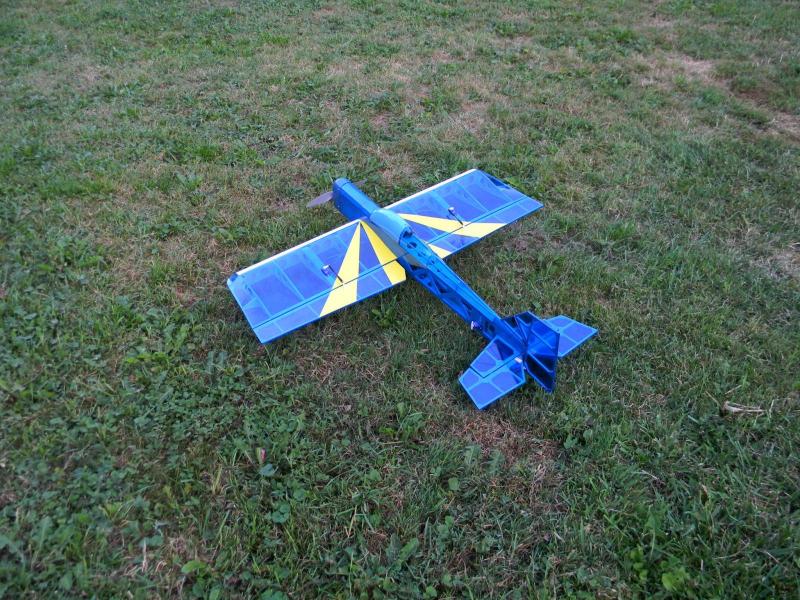

Ogólnie chyba nie wyszło źle z tą kolorystyką. Tak to wygląda:









Pozdrawiam





[olo]

Jest całkie nieźle i czekam niecierpliwie na film z oblotu o czwiście udanego

[Adrian D]

Tak wygląda oświtlenie



Góra





Dół







[miro-er1]

super wyglada

[mirolek]

MADMAN-ik świetnie się prezentuje.

Proponowałbym jeszcze jakiś żółty akcent kolorystyczny na ogonie ale jest super.



ms

[Adrian D]

dzięki - ot taki zwykły model



Myślałem, żeby jeszcze coś żółtego dołożyć, ale stwierdziłem, że póki co wystarczy.

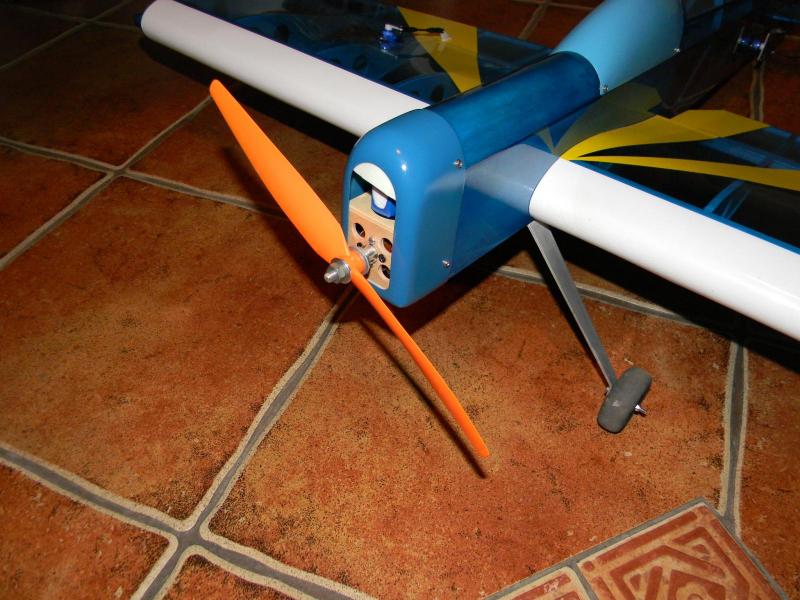

Model otrzymał dopiero niedawno podwozie i już jest gotowy do lotu - mam nadzieję, że uda mi się coś nagrać. W sumie waży 680g. Gdyby nie oświetlenie i trochę ciężkie podwozie byłoby lepiej, ale i tak nie ma tragedii

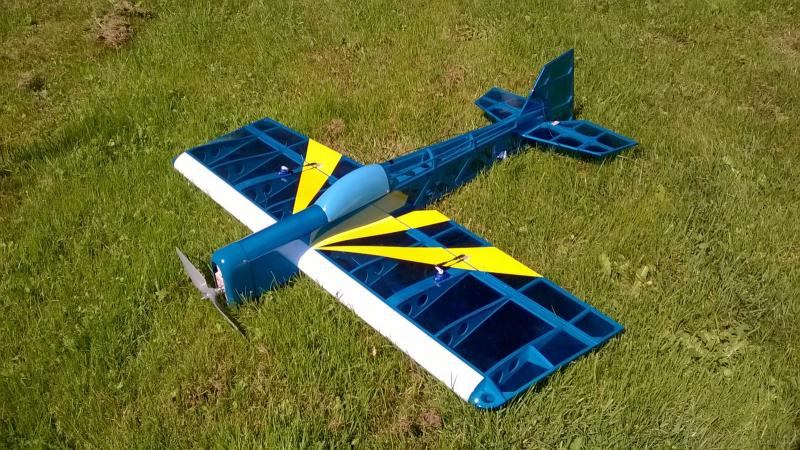

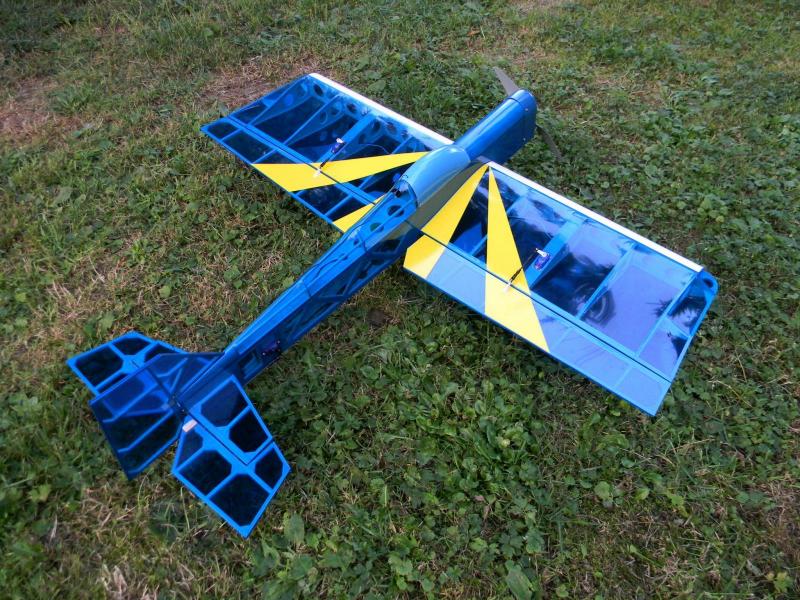

Jeszcze kilka zdjęć:

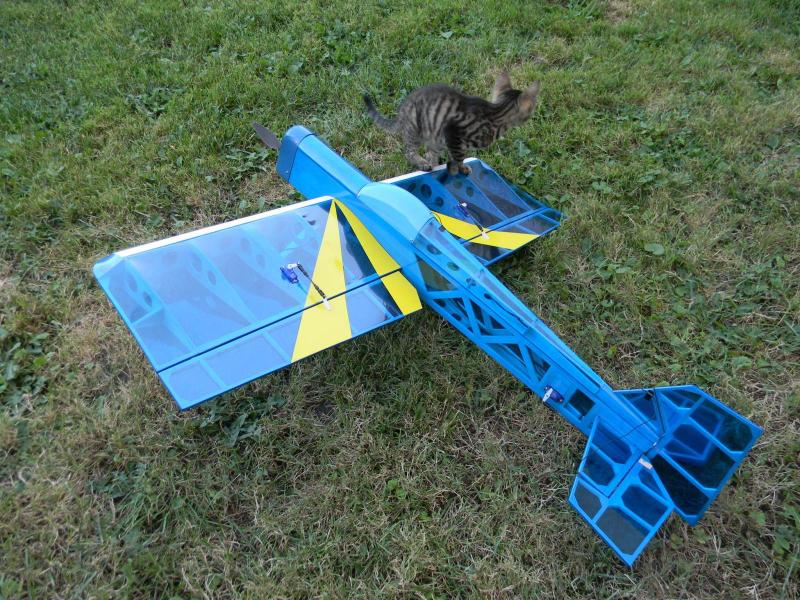

...zostaw model tylko na chwilę bez opieki Niechciany test wytrzymałości.



[Adrian D]

Model lata Spędził już trochę czasu w powietrzu i mogę stwierdzić, że nie lubi wiatru, a to za sprawą dużej powierzchni nośnej i trochę za słabego napędu... no ale da się pobawić.

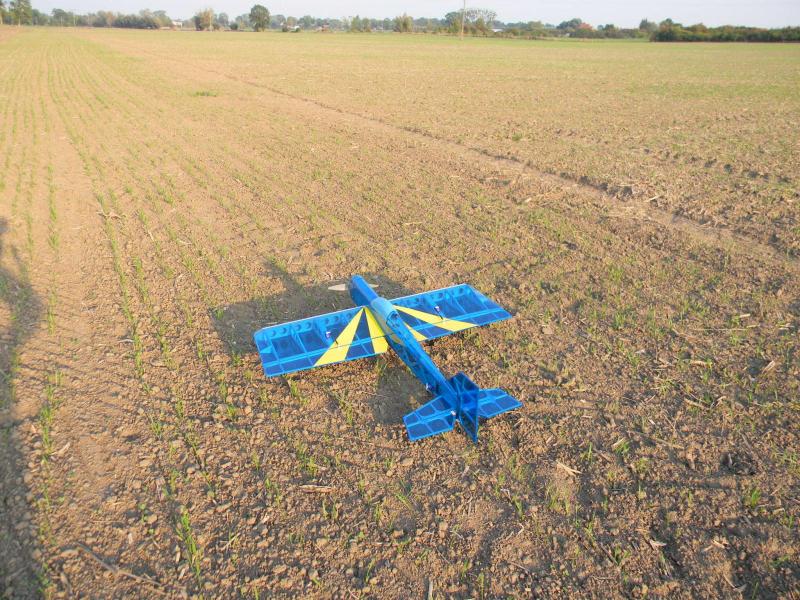

Start z polowych wertepów





Krótki filmik ze staru:



https://youtu.be/jIypYNdNVwQ



i ja z modelem : p





Pozdrawiam



DSCN3997.MOV

[mirolek]

Dlaczego uważasz, że napęd masz za słaby?

Na filmie model dość żwawo wyszedł do góry a że najczęściej lata się z wiatrem to trzeba się tylko do modelu i jego reakcji na podmuchy przyzwyczaić.

Ile amperów bierze obecnie silnik - może trzeba sprawdzić inną konfigurację śmigła.



EDIT:

Wg. pierwszego wpisu zastosowałeś Tower Pro 2409-18 który ma 1000kV, moim zdaniem lepszym śmigłem byłoby dla niego 10x5, jeżeli latałeś na 9" to mogło faktycznie brakować mocy.



ms

[Adrian D]

Masz rację co do silnika. Może jestem za bardzo przewrażliwiony i zbyt wiele wymagam. Na pełnym gazie model zachowuje się tak jak powinien, czyli zakręca prawie w miejscu. Na razie mam do dyspozycji jeszcze śmigło gws 10x6 i jak przestanie wiać to je przetestuję.
