Witajcie,

szuakjąc nieco informacji o systemach LRS natknąłem się na pewny temat na RCgroups.
Otóż sposób na tani systemik 443MHz z PPM, działający pod openLRSng.
http://www.rcgroups.com/forums/showthread.php?t=2114859

Teraz mam pewne plany wobec tego.
Jako iż zamówiłem już potrzebne rzeczy:
Parę(w sensie 2 szt) modułów Si4432 za 4.59$

//EDIT
2 sztuki Arduino Pro mini 5V 16MHz 1.5$ za sztukę.

Dlaczego Arduino 3.3V 8MHz a nie 5V 16MHz?

Niestety musi być 16MHz. Niby w kodzie jest wersja na 8MHz, lecz jest ostrzeżenie, że powinna być to wersja 16MHz.

Zatem oprócz arduino należy stosować pomiędzy Si4432 a Arduino konwersję napięć.

Zerknąć należy do karty katalogowej Si4432. Wyraźnie jest tam napisane, że zasilanie max jest 3.6V, a sygnały VDD + 0.3V czyli max 3.9 pod warunkiem, że zasilamy z 3.6V ;)
Dodatkowo przeglądając kod openLRSng można zauważyć, że przygotowany jest pod obie wersje 8 i 16MHz.
Dlatego, aby nie musieć się bawić w dodatkową konwersję napięć warto mieć wersję 3.3V.

W planach mam zrobienie płytki, do której montażem przewlekanym przylutuję Arduino natomiast powierzchniowym po drugiej stronie dam moduł Si4432.
O postępach będę informował w tym temacie.

Na koniec dorzucam schematy pochodzące z RCGroups.

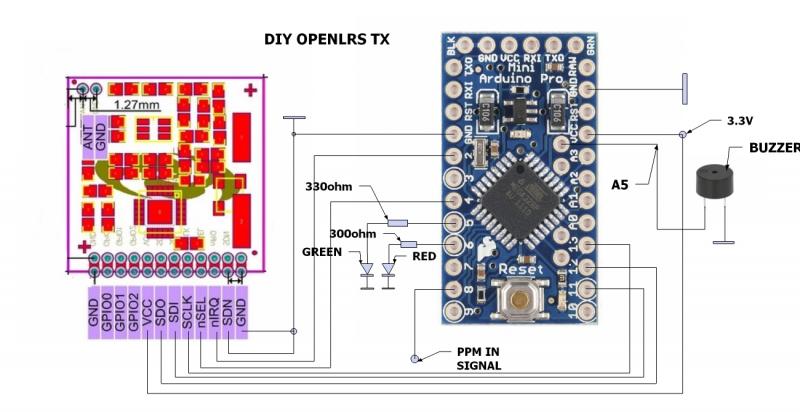

Nadajnik

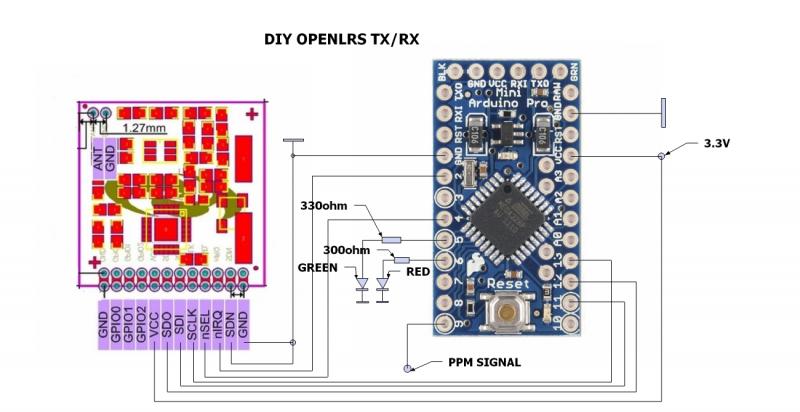

odbiornik
