Pseudomakieta An-2

[aethersis]

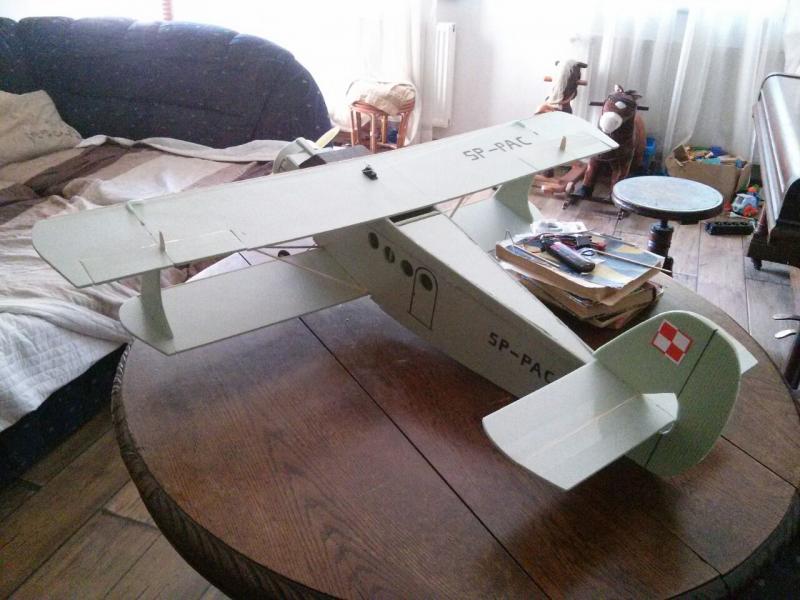

Zrobiliśmy ostatnio w ciągu 1 dnia z kolegą Wiatrakiem z forum (od dawna się tu już niestety nie udziela) najwolniej latający model jaki w życiu widziałem Jest to pseudomakieta An-2, skrzydła pozbawione są jakiegokolwiek profilu, wszystkie kąty są na 0, bardzo niewielki wznios skrzydeł. Całość na szybko naszkicowana wg. proporcji z książki W. Schiera. Model wykonany z depronu sklejonego na hot glue. Na szczególną uwagę zasługuje innowacyjny mechanizm sterowania lotkami wykonany ze słomek i sznurka Innymi słowy model zrobiony z tego co było pod ręką, ale sami zobaczcie jak fajnie lata!

Nadaliśmy mu oznaczenie SP-PAC bo jego lądowanie wygląda jak takie PAC! Nie da się tego modelu przeciągnąć - przy przeciągnięciu i zaciągniętym sterze wysokości, model praktycznie rzecz biorąc opada poziomo w dół - zupełnie jakby zaciągnąć jakieś hamulce Jego doskonałość aerodynamiczna jest tak niedoskonała, że bez silnika nie przeleci ani centymetra Model moim zdaniem świetny do nauki, bo lata bardzo wolno, ale ma jedną wadę - jest bardzo chybotliwy i do przyjemnego latania musi być zerowy wiatr.



Link do filmu z lotu:
https://www.youtube.com/watch?v=FcqnkDzZ0Ac

[Bartek Piękoś]

Urok szybkich, tanich, bez napinki projektów. Sama radocha!

[Tabul]

Lata tak wolno jak halówka, ale podaj  dane techniczne modelu: Napęd, serwa , wymiary, waga i inne. Fajna zabawa :)a te słomki i sznurek:? Mógłbyś zdradzić ten patent?

[aethersis]

Kolega który go zaprojektował z pewnością będzie mógł podać wymiary oraz wagę. Serwa to najtańsze TowerPro 9g - jedno na lotki, jedno na ster wysokości. Brak steru kierunku. ESC 20A, pakiet 1200mAh 3s. Silnik Turnigy Aerodrive D2822 1200kV. Nie pamiętam śmigła, ale użyliśmy dość dużego śmigła 2 łopatowego.

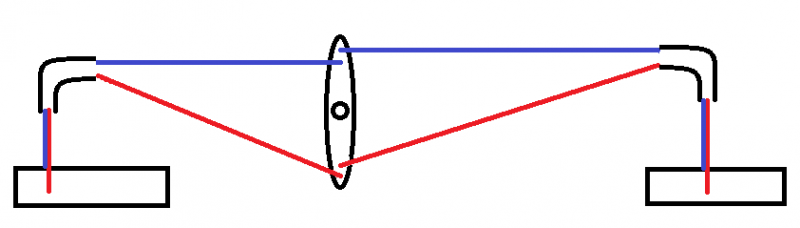

Co do patentu ze sznurkami, to jest on najprostszy z możliwych. Na górze modelu widać pojedyncze serwo, z którego wychodzą po 2 linki po obu stronach (w sumie 4). Wszystkie linki idą najpierw górą, słomka pełni fukcję "bloczka" jak w tradycyjnych samolotach. Tuż za słomką jest wycięty otwór w depronie i w ten sposób jest para cięgien - jedno idzie górą, drugie dołem, co umożliwia wychylenie lotki w obu kierunkach. Linki muszą być rzecz jasna odpowiednio (dość mocno) napięte, żeby nie było żadnych luzów. Cały problem sprowadza się do przywiązania ich w taki sposób, żeby napięcie oraz wychylenia lotek były jednakowe (zerowe) po obu stronach. Moim zdaniem jest to fajny patent, bo oszczędza bardzo na masie modelu (tylko 1 serwo, brak bowdenów), a jednocześnie przenosi równomiernie obciążenia powierzchni sterowych. Słomki można fajnie zastąpić "kółkami", których używa się w starych firankach na szynę. Poglądowo wygląda to tak (czerwone linki idą górą (nad lotką), niebieskie dołem. Mam nadzieję, że ten beznadziejny rysunek "poglądowy" jest czytelny
