Poradnik- jak powiększyć otwór w śrubach napędowych.

[mike217]

Chciałbym tu pokazać osobom zainteresowanym szkutnictwem jak skutecznie powiększyć otwór w śrubie napędowej. Jak wiadomo w śrubach stosuje się kilka  średnic  pod wał, zarówno z gwintami jak i bez. Standardem są średnice 2mm bez gwintu do wklejania wału, 3mm z gwintem, 4mm z gwintem i bez niego, 5 mm z gwintem stosowane praktycznie tylko w FSR , 4,76 oraz w dużych śrubach 6,35mm. O ile z małymi średnicami śrub problemu nie ma, bo są dostępne w różnych wariantach to problem pojawia się jak chcemy kupić śruby w zakresie 48-60mm z otworem na wał 6,35mm. Taki otwór zazwyczaj jest dostępny w dużo większych śrubach praktycznie stosowanych tylko do największych silników spalinowych a nie znajdujących zastosowania w modelach elektrycznych.   Trafiła mi się śruba 53mm dobrego Polskiego producenta. Śruba miała bazowy otwór 4,76 . Moje modele mają wały 1/4 cala czyli właśnie 6,35mm i zaistniała potrzeba przerobienia śruby. Nie jest to praca łatwa bo śruby za bardzo nie ma jak chwycić a i sam materiał - brąz z berylem jest trudny do wiercenia bo " łapie" wiertła.

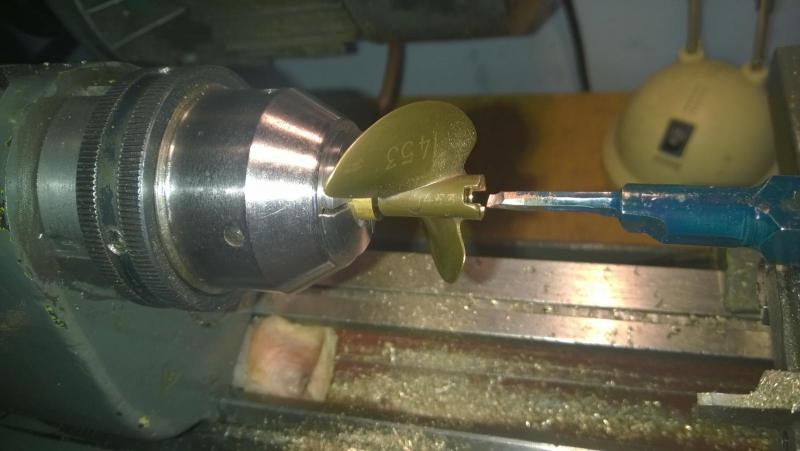

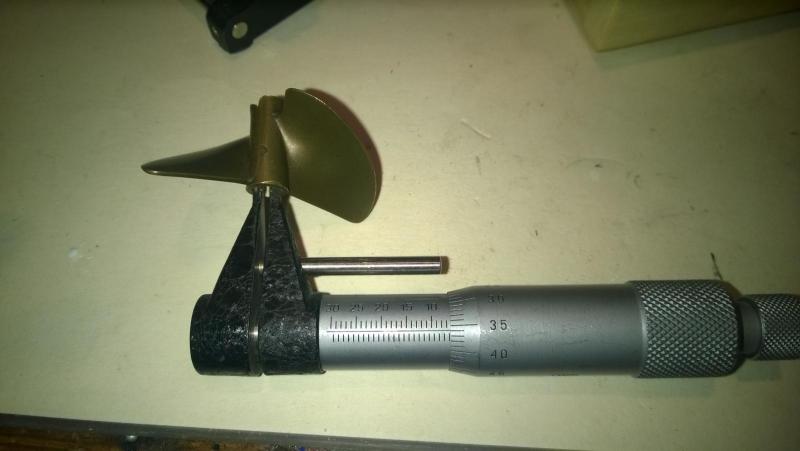

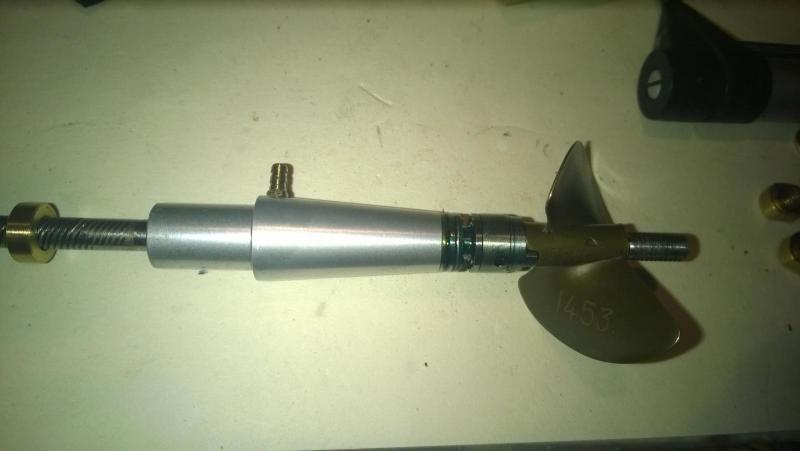

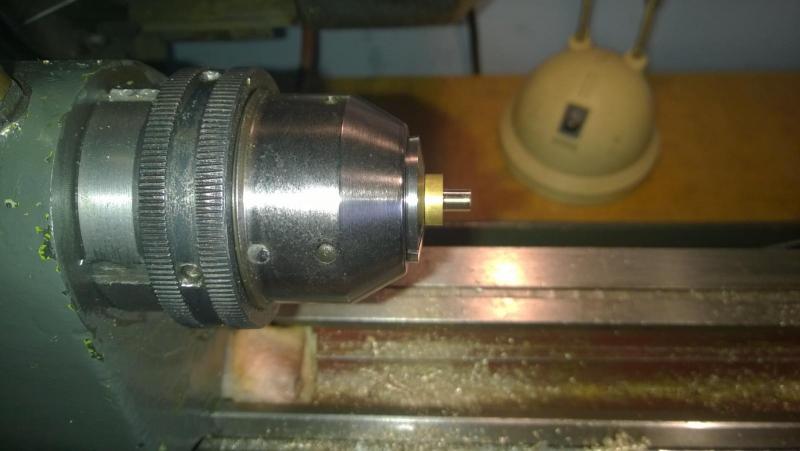

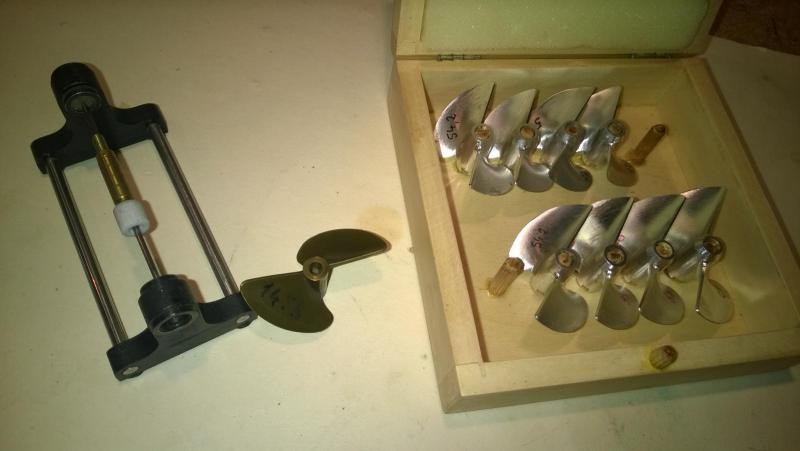

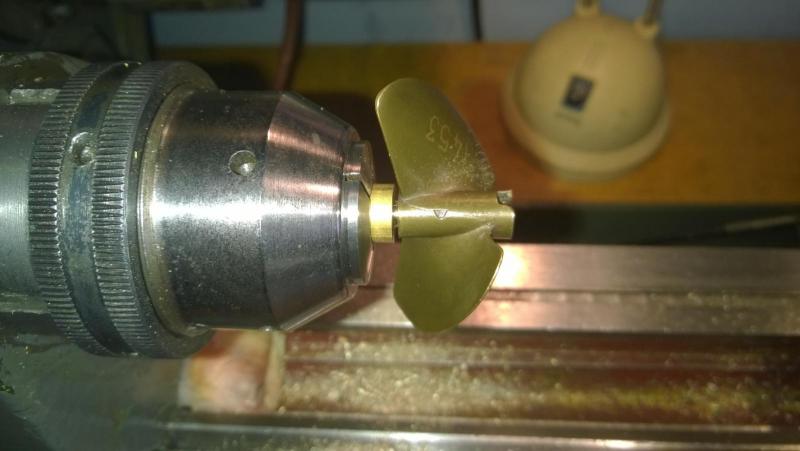

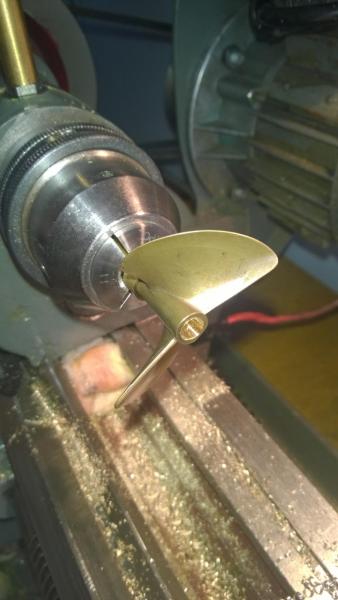

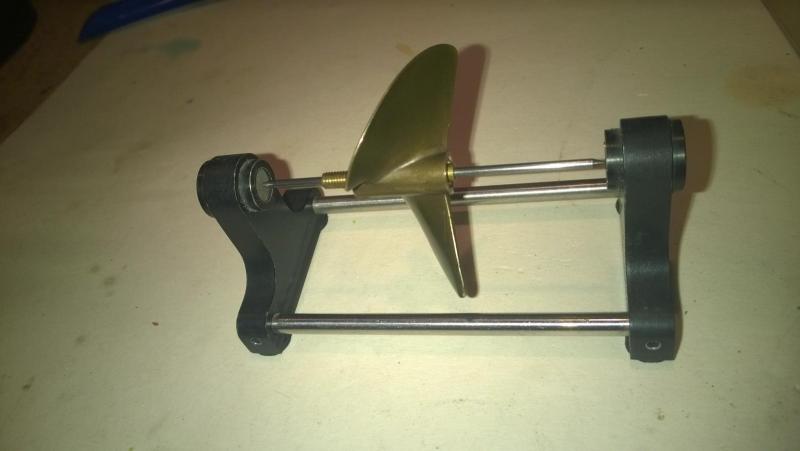

W tokarce zatoczyłem mosiężny trzpień  pasowany na wcisk w otwór śruby. Trzpień jest oczywiście długości połowy piasty śruby. Śruba została na niego wprasowana konikiem i po sprawdzeniu bicia otworu roztoczona małym nożem na średnicę 6,30mm. Kontrola średnicy jest tu ważna i używałem do niej mikromierza  wewnętrznego bo pomiar suwmiarką jest obarczony  sporym błędem w tak małych otworach.  Po osiągnięciu zamierzonego wymiaru śruba została podgrzana i zdjęta z trzpienia na siłę. Wykonałem drugi trzpień na średnicę 6,30 i wprasowałem na niego śrubę od podtoczonej już strony. Operację wytaczania otworu powtórzyłem. Po zdjęciu z tokarki śruba miała otwór 6,30 z 5 setkowym naddatkiem na finalną kalibrację przy pomocy rozwiertaka. Samym rozwiertakiem rozwierciłem śrubę już w rękach bo rozwiertak dobrze się prowadzi w tak przygotowanym otworze. Finalnie otwór wyszedł 6,36 ale taki mam  rozwiertak. Śrubę sprawdziłem wstępnie na wyważarce , jest to śruba surowa z odlewu i teraz będzie obrabiana. Ale to  już inny temat....



Pozdrawiam M.H



[mike217]

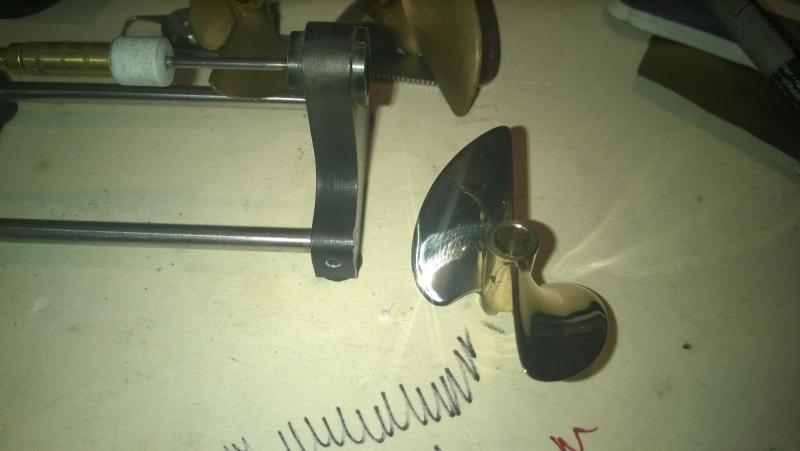

Śruba została obrobiona, wyważona i wypolerowana.  Niebawem testy na wodzie .

Spór czy polerować czy zostawić matowe jest odwieczny, wyraźne obserwacje modeli na wodzie i ich osiągów pokazują  iż w tej skali nie ma to znaczenia.

[Gość horn3t]

Super przydało by się taki poradnik do śmigieł

[mike217]

Wczoraj był na żywo, bo zrobiliśmy z Piotrem jedno śmigło.. Aż szkoda, że nie obfotografowaliśmy...

[MaciekK]

O !!! zauważyłem Michale dawno nie widzianą cechę kolegi Andrzeja L - nie myle się ?

[mike217]

Tak Maciek to jest śruba Andrzeja L. W Lesznowoli wypatrzyłem ją w tych jego pudełkach. Zostały mu jakieś resztki, wielka szkoda,że nie odlewa ich już.. Dla mnie jego wyroby niczym nie ustępują Octurowskim.

[mike217]

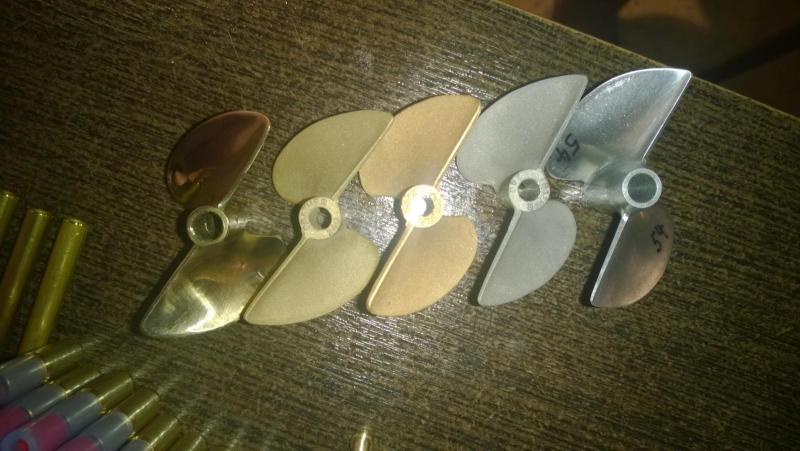

Trafiło do mnie z Ameryki kilka nowych śrub. Poniżej małe wizualne porównanie różnych śrub do napędu pół zanurzonego w podobnych srednicach ale różnych producentów.



Od lewej

-Śruba Polskiego producenta A.L z brązu berylowego- średnica 53,4mm

-Śruba Amerykańska Prather z brązu - średnica 53,8mm

-Śruba Amerykańska Octura z brązu berylowego- średnica 52mm

-Śruba amerykańska Prather stalowa nierdzewna  - średnica 53,7mm

-Śruba aluminiowa frezowana na  5 osiowej frezarce marki TP-Power- średnica 54mm.



4 pierwsze to odlewy w które trzeba włożyć mnóstwo pracy , ostatnią można wyjąć z paczki i pływać bez poprawek.
