DHC 2 Beaver


f-150

Rekomendowane odpowiedzi

  • 6 lat później...

Odświeżam temat.

Postanowiłem wprowadzić zmiany do projektu.

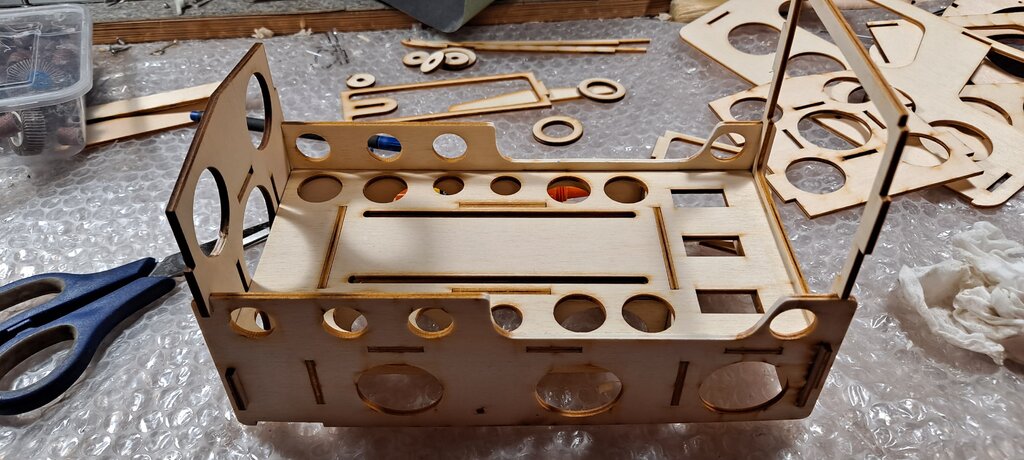

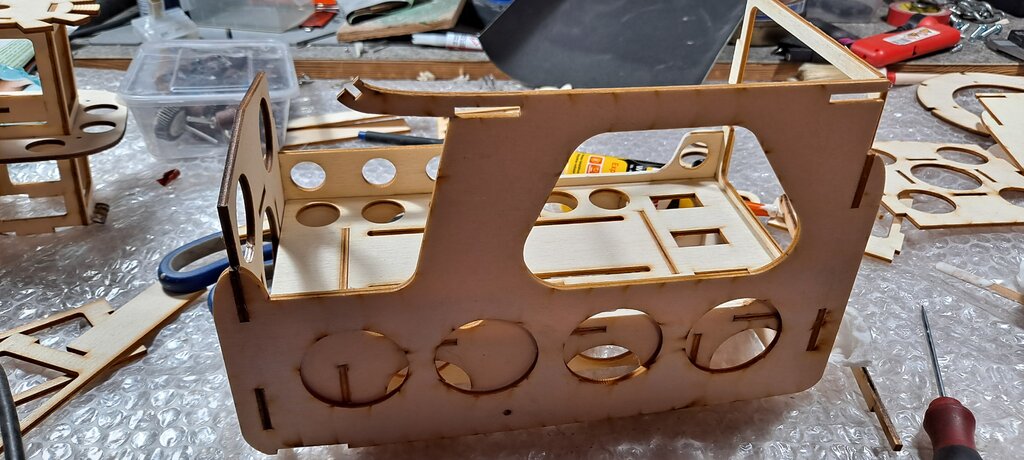

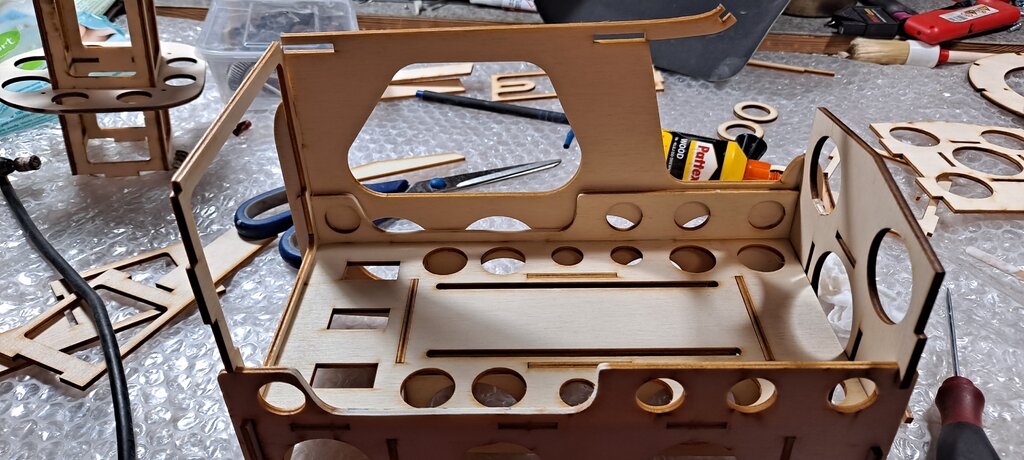

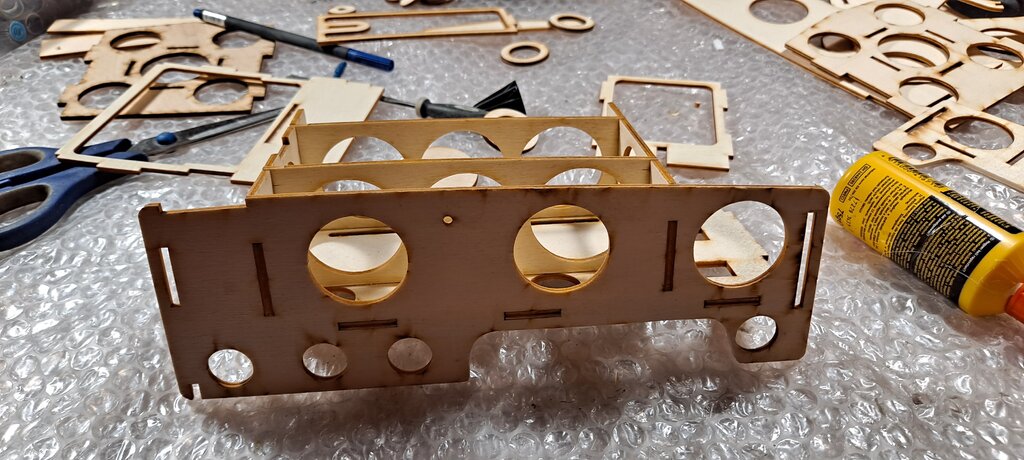

Po pierwsze została  zmieniona klatka z tego powodu , że boki kadłuba miały minimalną tendencję do zapadania pod oknami i wizualnie nie wyglądało to najlepiej. 20230320_214603.thumb.jpg.a8f239d94beb229aed777220dcf714b2.jpg20230320_215615.thumb.jpg.83786978a1754946590b50ca91e952fc.jpg20230320_220822.thumb.jpg.f50fc7453e7e6efd826267d881703156.jpg20230320_220835.thumb.jpg.aa201ade1b36534ce1f625ca7fe485e3.jpg



Zaprojektowałem dwie wersje. Niższa którą widać na dwóch pierwszych  zdjęciach, oraz wymiennie całościowy boczek.



Po drugie zmieniona została wręga czołowa na bliższą oryginałowi.

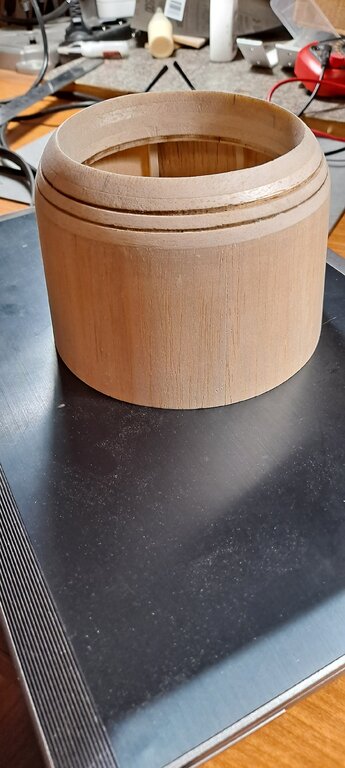

Po trzecie zwiększyłem średnicę maski silnika

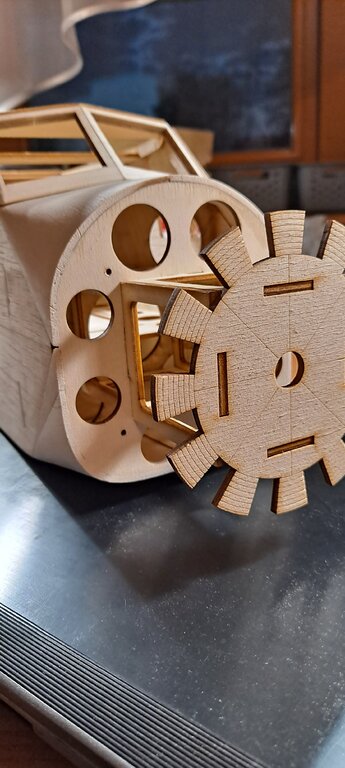

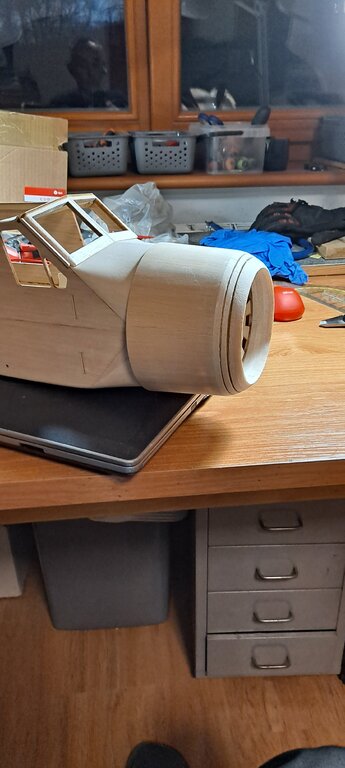

20230420_202027.thumb.jpg.30a9bec91a89b800d77d0619929c4155.jpg20230420_202105.thumb.jpg.42cd6de6d7c91547e46897818d6ad2e8.jpg



Jutro zamieszczę pliki całego modelu  w formatach DXF,DWG, CDR , PDF oraz składając ten egzemplarz uzupełnię dokumentację zdjęciową.

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

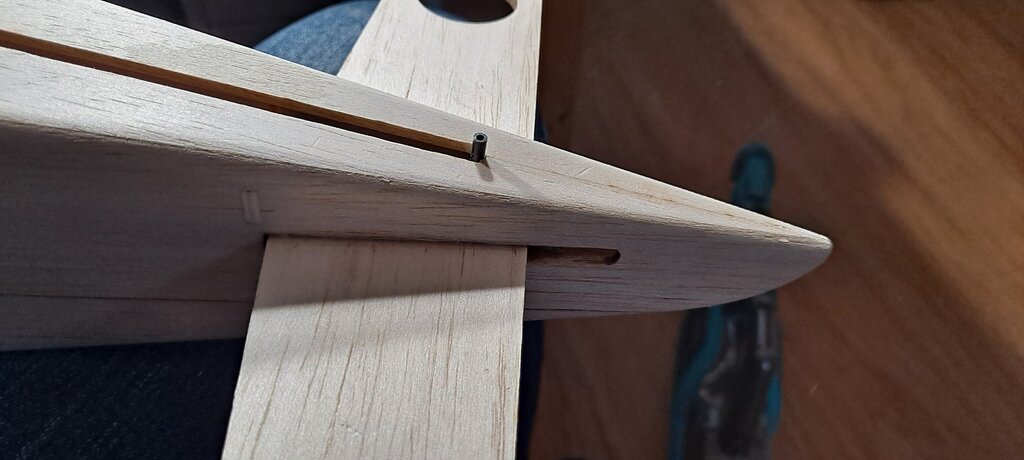

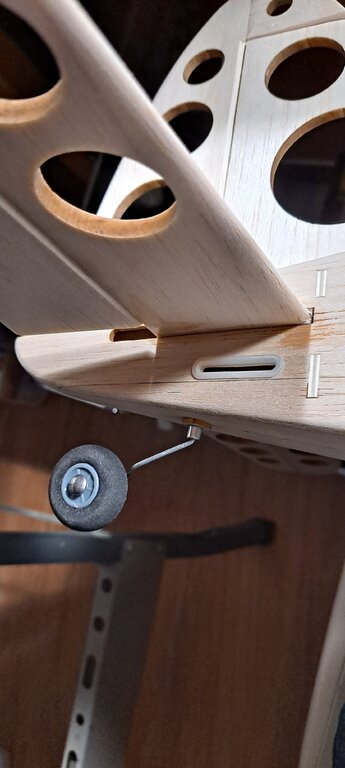

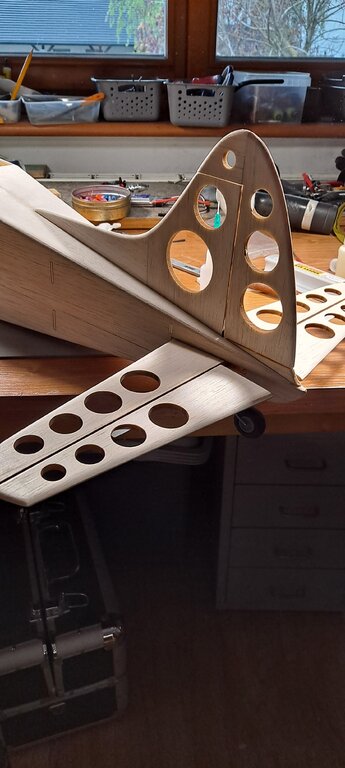

Dalsza część budowy. Podwozie ogonowe oraz usterzenie.20230507_153436.thumb.jpg.d29384e456ff1070224888fab9e62843.jpg


20230507_153516.thumb.jpg.4a8fcc8041b91803e29f6fb86e045f9e.jpg20230507_155011.thumb.jpg.57670355abe79ed1611cf8278c26cca3.jpg

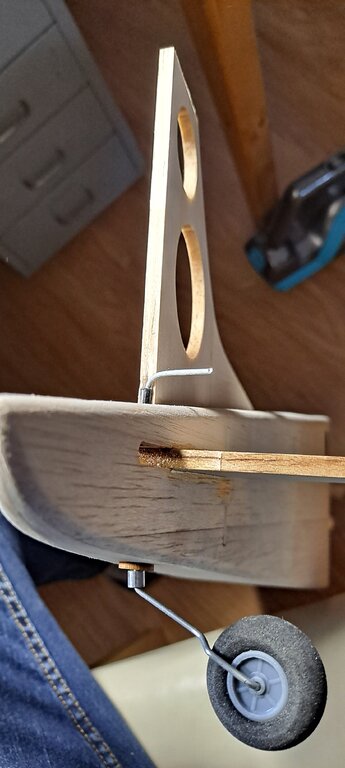

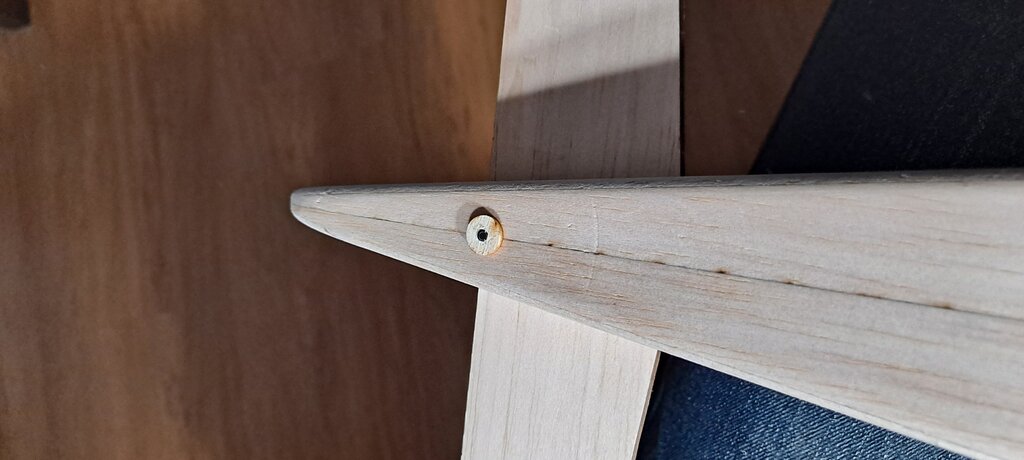

Wklejona rurka , tym razem węglowa i zagięty drut do steru kierunku

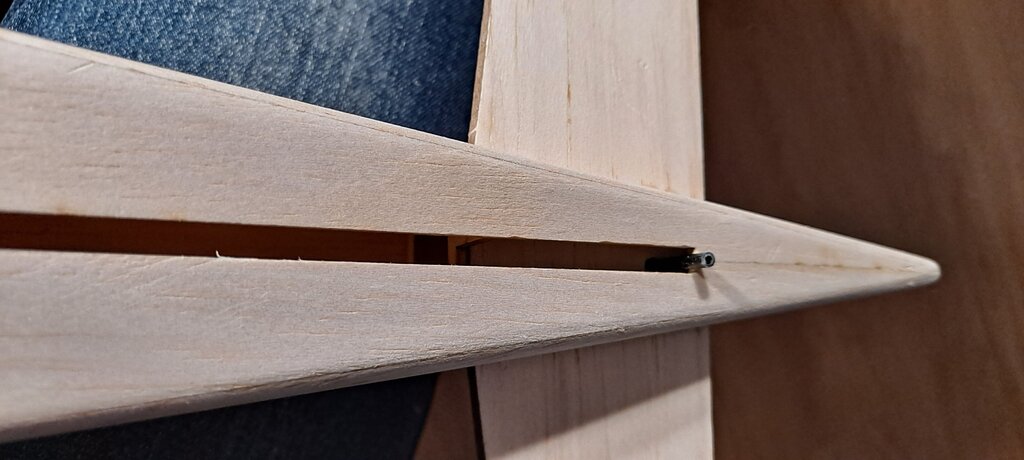

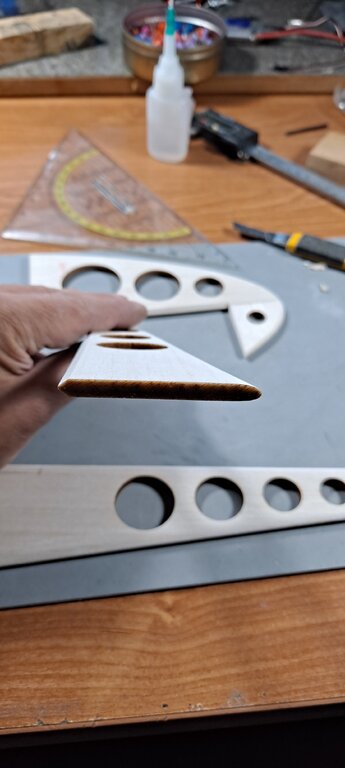

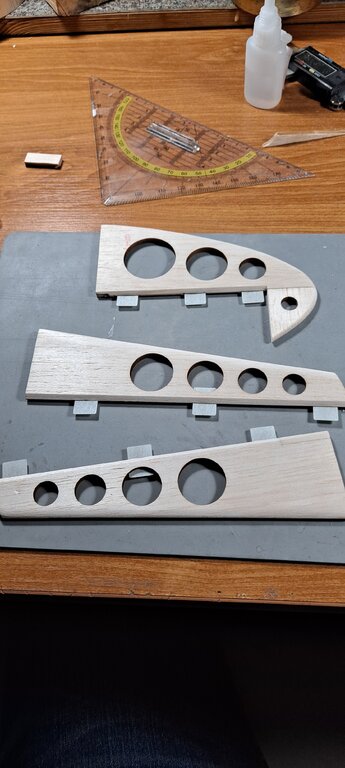

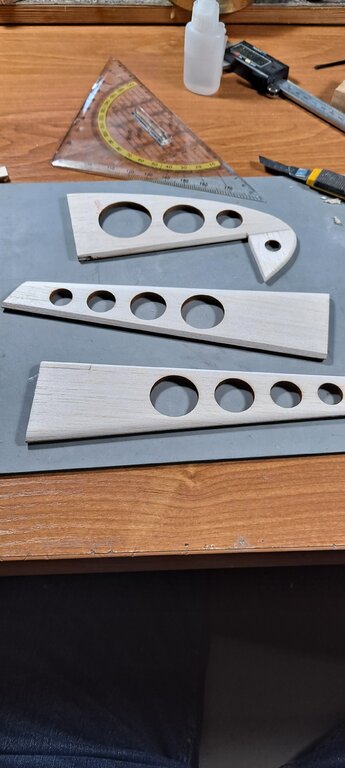

Oprofilowałem stery i stateczniki oraz zamocowałem zawiasy. Na razie nie wklejone tylko zmontowane dla sprawdzenia.

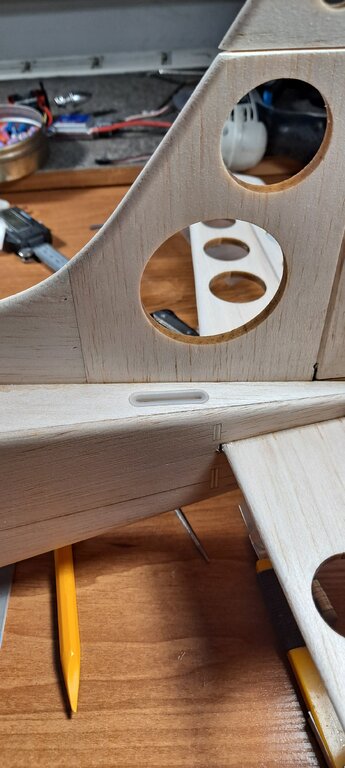

Otwory na popychacze









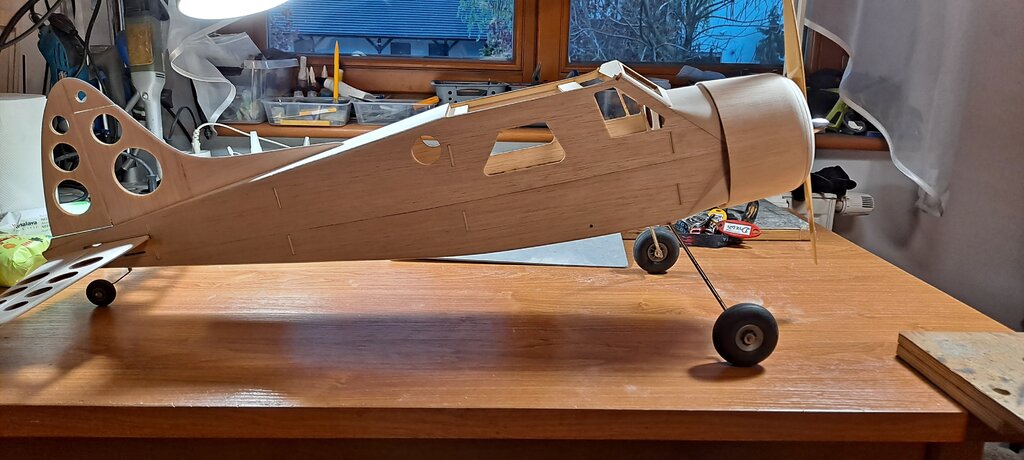

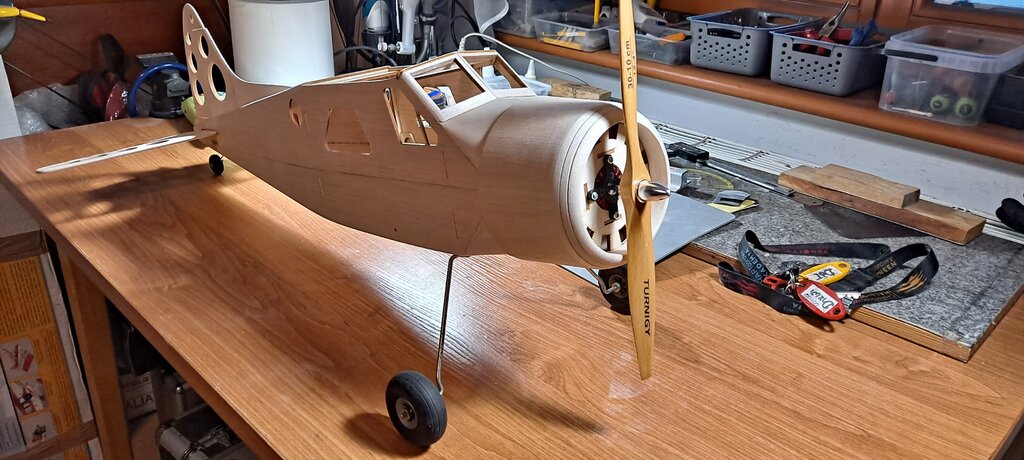

Zamontowałem silnik i finalnie oprofilowałem przód maski silnika.
