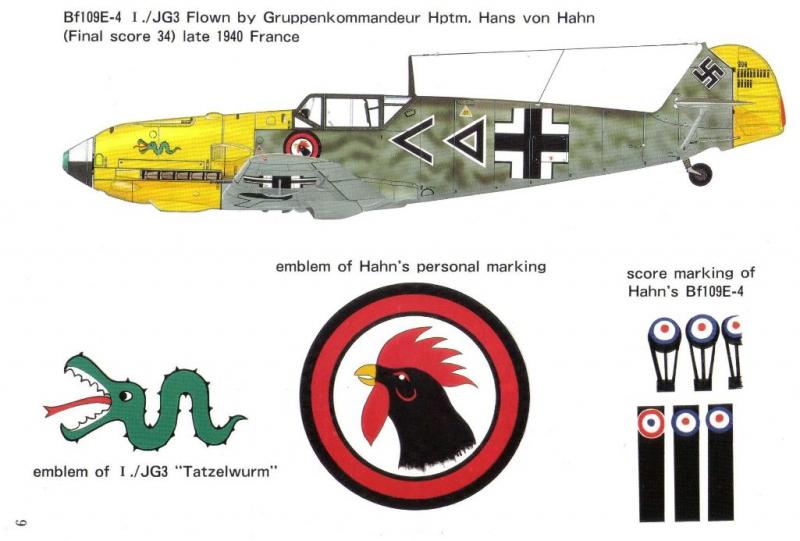

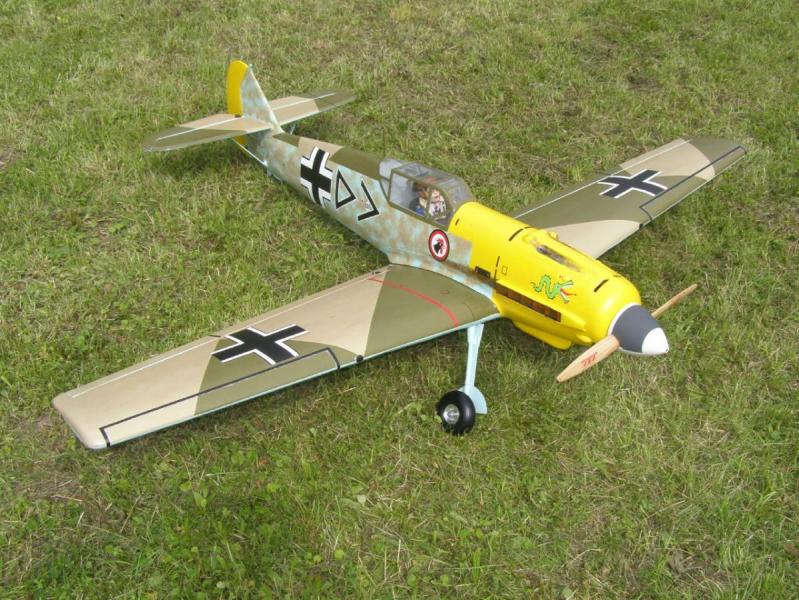

pepcio Opublikowano 17 Czerwca 2009 Opublikowano 17 Czerwca 2009 Ten model to kaprys zeszłej jesieni. Zwariowany pomysł na zwariowany model. Zbuduję MESSERSCHMITTA ! Na podstawie skrawków różnych rysunków,opracowań i na bazie mało wyraźnych małych planów czeskiego modelarza ( wziętych z internetu) powstał MÓJ Messerschmitt Bf109 E (Emil).Malowanie samolotu na podstawie samolotu Bf109E-4 ./ JG3 pilot Gruppenkommandeur Hptm. Hans von Hahn lato 1940 Francja. Rozpiętość skrzydeł - 1800 mm Długość całkowita - 1580 mm Powierzchnia skrzydeł - 52,6 dm kw. Powierzchnia stat. poziom. - 16,7 dm kw Wznios skrzydeł - 6 stop. Profil płata - NACA 2416 Cięciwa - 370 do 215 mm Profil statecznika poziom. - płytka płaska Kąt zaklin. płata i statecz. - 1,5 stop. Ciężar własny - 3050 g Ciężar całkowity ( do lotu) - 5000 g Obciążenie powierzchni - 95 g/dm kw. Silnik 2 takt - 23 ccm
Mars_2000 Opublikowano 17 Czerwca 2009 Opublikowano 17 Czerwca 2009 Super się prezentuje. Gratulacje wytrwałości w budowie z tak "szczątkowej" dokumentacji, bo jak widać udało się to znakomicie. Jedynie co bym zmienił to "tło" zdjęciowe na jakiś plener (trawka, pas startowy). A są może jakieś filmiki z lotów ? Z miłą chęcią bym obejrzał.
pepcio Opublikowano 12 Lipca 2009 Autor Opublikowano 12 Lipca 2009 Przy konstruowaniu korzystałem z tych planów. http://www.rcrevue.cz/data/gallery/45_130/planek033_130.jpg http://www.rcrevue.cz/data/gallery/45_131/planek033_131.jpg Mirek
Byczek Opublikowano 22 Lipca 2009 Opublikowano 22 Lipca 2009 Będe tu zaglądał no i oczywiście będę trzymał kciuki przy tak zacnym modelu!
