SE.5 rozp. 1012mm

[Karol93]

Wczoraj zacząłem budowe mojego pierwszego balsiaka tylko i wyłącznie posiadając plany .

Zdjęć niestety jeszcze nie mam (aparaty wyjechały na wakacje ), ale gotowy jest statecznikim i stery do niego oraz tylna częśc kadłuba (boczki kratownic, tylna skrzynka do montażu statecznika i wysokosci, oraz wklejona przednia wręga w tejże części).



Teraz mam kilka pytań, co do dalszego montażu .



1. Jaki wybrać kolor folii - http://modele.sklep.pl/product_info.php?products_id=2642 coś takiego ? Czy szukać ciemniejszej ?

2. Nie mam podanej grubości statecznika pionowego, zrobić tak samo jak poziomy - czyli 3mm ?

3. Jak wykonać kółka do niego ?

4. Chyba najważniejsze pytanie - jak rozwiązać montaż dolnego płata ? Na planach jest pokazane tylko, w jakim miejscu ma być zamontowany, ale w rzucie z góry o skrzydłach nie ma mowy :\

5. O wzniosie też wspominek zero. Tak zostawić, czy postarać sie o niego ?



O wyposażenie sie jak narazie nei martwie - jak już będzie tak daleko, to wtedy pogadamy



PS. Jeszcze raz dzięki dla Sławka_9000 za wydruk planów



Tutaj udostępniam plany:

http://rapidshare.com/files/260200732/SE.5.rar.html

[Irek M]

Ta folia zbyt jasna ale na zawody nie pokjedziesz... lepsza bylaby oliiwe drab czy coś w tym stylu. SE były malowane własnie tak na ciemno. co to za plan skoro nie ma koazanych istotnych elementów? Dolne skrzydło - wykonane w calości oczywiście mocujesz do kadłuba albo odzielną śrubką lub śrubkami np nylonowymi, albo przez śrubki mocujące podwozie do skrzydła. W tym ostatnim niedogodnosc taka, że musisz rozkładając model np do transportu zawsze odkęcac podwozie. Czy mocujesz odzielnymi srubami czy nie musisz wkleić odpowiednio dopasowaną beleczkę w kadłubie - tworzącą "sufit" dla gornej pow skrzydła by obie cześi przylegały do siebie starannie. Oczywiście w miejscu przejści śrub przez skrzydło wzmocnienie ze sklejki czy klocka z szerszej listewki. Kąty zachowaj takie jak na planie.

[Karol93]

Czyli wszystko ustawić na zero . Wiem już jak to można zrobic - teraz trzeba tylko odpowiednio przerobić kadłub . Bo wedlug tego co na planach - płat mial być montowany na kołkach, ale chyba tą wersje sobie odpuscimy...

EDIT: Jedna rolka 800x2m nie wystarczy, potrzebne będą chyba dwie. Kolor znalazłem taki: http://www.modelpartner.ig.pl/sklep/index.php?p=productsMore&iProduct=766&sName=folia-lightex-sgx-340-oliwkowa - myśle ze bedzie dobry

[Irek M]

można robić jak w oryginale czyli na bagnecikach ale sa one tak nisko, że zrobiłbym tak jak napisałem. nie byłoby tego nawet widać gdyż do pow skrzydła dokleisz to oprofilowanie kadłuba, które byłoby pod skrzydełkiem.

Tu masz link do strony z takimi elektrykami, sa też 3 warianty skalowe SE;



http://www.aerodromerc.com/

Klikni Message onboard to znajdziesz się na forum tamtej strony. Opisane sa etapy budowy poszczegolnych ale niestety nie ma SE. Natomiast na głównej stronie gdy klikniesz dany model to pod jego fotkami znajdziesz "Instrukcję manualna" wchodzac w nią zobaczysz jak "fabryka" wykonywala dany model.



Kolor folii zdecydowanie lepszy od pierwszej propozycji.

[Karol93]

Będzie trzeba dorobić kilka żeberek, żeby móc na coś to przykleić . Jesli ma ktoś czas i ochote, miło by było jakby spojrzał na wręge F3 (ta nad kratownicą za kabiną). Nie rozumiem tego, jak to ma być zmontowany. Wręga jest minimalnie węższa od kratownicy, później jest poszycie, a pozniej listewki :\. Listewki raczej są wklejane do szparek, ale o co chodzi z poszyciem ? Po co listewki jeśli jest poszycie i na odwrót ? .

[Karol93]

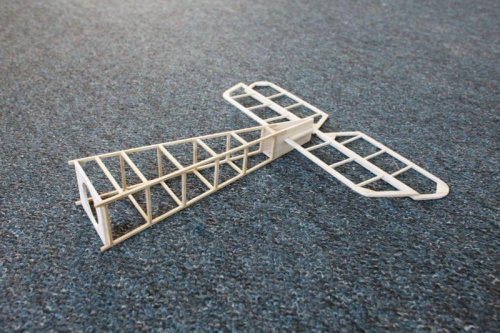

Jak narazie mam coś takiego . Nie wygląda zachęcająco, ale staram sie, żeby najważniejsze elementy były jak najprostsze .

[Kwasiu]

wrzć plany gdzieś indziej bo niektórzy nie mogą pobrać. :cry:

[hubert_tata]

Jak narazie mam coś takiego

Troszkę dziwna metoda, mam nadzieję, że statecznik jeszcze nie wklejony

Najczęściej, o ile nie zawsze, w takich konstrukcjach robi się boki kadłuba w całości (na planie), a później dopiero łączy rozpórkami i wręgami nadając odpowiedni kształt.

Budowałem podobnego (chyba) Se5a, ale planów już nie mam BUILD LOG

[Karol93]

Stateczki tylko włożony żeby ładniej wyglądało .

Tak też było zrobione . Niestety kompletnie nie mam wprawy w przycinaniu i szlifowaniu listewek (o sosnie mowa) i robilem to 1,5dnia....

Kwasiu - ja już nie znam innego serwisu



EDIT: Jaki silnik będzie potrzebny do takiego modelu ? Nie chce pozniej sto razy przeklejać przedniej wręgi, a to gdzie ona będzie, będzie zależeć od tego jaki będe mial silnik .

[Mareq]

Sosenka w takim małym modelu to chyba przesada. Ja bym tam całość zrobił z balsy, szczególnie że w takich samolotach trzeba pilnować masy ogona. Mordka krótka więc może się okazać, że trzeba będzie doważać.

[Karol93]

A no to na to nie wpadłem... - większość modeli które oglądalem miały kratownice z sosny, dlatego i ja taką zrobiłem . Robić od nowa nie będe... - chyba że jednak ? Jak radzicie ?

Robie małe zakupy, tak co by mieć z czego go dokończyć. I mam z związku z tym kilka pytań.

1. 1,5rolki folii wystarczy ?

2. 2śrubki M4 do montażu skrzydła i podwozia wystarczą ?

3. Skoro Mareq mówi, że sosna w takim modelu to pomyłka, czy w takim razie dźwigary też z balsy ?

4. Jeszcze raz zapytam o silnik - jaki zastosowac ? musi mieć ciąg równy wadze ?

[Kwasiu]

dźwigary z basy, ja jak robiłem akrobata 1m rozpiętości to cały ogon był zrobiony z listeweczek balsowych 4x4 i był bardzo sztywny. co do silnika, ciąg nie musi być równy wadze, może być mniejszy, ale zapas zawsze się przyda. Zachowaj stosunek 3:4 w stosunku ciąg do wagi a moim zdaniem powinno wystarczyć.

[Irek M]

Musisz zacząć kadłub od nowa i tak jak radził Hubert; najpierw kratownica prawa , lewa i dopiero skleić je w jedną całość. Jak 2 srubki do połączenia skrzydła dolnego i podwozia? samo podwozie to 4 srubki ale nie M4, M3 to góra. Nie masz jeszcze nic zrobione wiec nie pytaj o silnik, to na końcu gdy będziesz znał wagę, musisz tylko przewidzić to w budowie zostawiając odp miejsce na dopasowanie silnika. Oblicz jaką będziesz miał pow skrzydeł to ustalisz ile fili potrzebował będziesz.

[Karol93]

Zacząłem budować wszystko od nowa. Przeglądałem sobie ostatnio plany i mam kolejne pytanie . Tutaj mam pokazane, żeby zrobić lotki bez szczelin. Robić tak, czy normalnie - po prostu ze skosem ?

Rozmawiamy, rozmawiamy, ale nikt konkretnie nie odpowiedzial mi chyba. Wedlug planu ani na gornym ani na dolny placie nie ma mowy o jakimkolwiem wzniosie. Zostawic tak, czy przynajmniej na tym dolnym zrobic ?

I jeszcze jedno pytanie . Który klej łatwiej będzie szlifować po pełnym wyschnięciu. CA, czy wikol ? Nie mam jeszcze takiej wprawy żeby robić ładne spoiny i od czasu do czasu trzeba co nieco szlifnąć...

[Irek M]

Czy ty w ogóle widziałeś na oczy SE.5 :?: Ten typ akurat miał wznios zarówno dolnego jak i gornego skrzydła, mało tego nad kadłubem jest waski centropłat, od ktorego dopierozaczyna sie wznios po prawej i lewej.

Co do szczeliny - po dopasowaniu krawedzi spływu statecznika z kraw natarcia steru wklejasz zawias. W zależności od tego jakiej wielkości użyłeś szczelina będzie mniejsza lub większa ale będzie.

Może to nie jest tak, że My sobie gadamy i gadamy My tylko ty nie słuchasz sobie nie słuchasz. A to w końcu Nic śmiesznego... :rotfl:

Wikol drudniej szlifować bo po wyschnięciu tworzy twardą grudkę.

[Karol93]

Widziałem SE i wiem że ma całkiem spory wznios, ale cały czas powtarzam że NA PLANACH o wzniosie NIE MA MOWY i nie wiem czy stosować sie do planów, czy do oryginalnego wyglądu samolotu. Kiepski ze mnie jak narazie projektant modeli, dlatego wole nie zmieniać nic według własnego uznania - nawet jeśli tak jak w tym wypadku, oryginał ten wznios miał . Ktoś te plany zapewne zrobił na podstawie czegoś, co wcześniej bądź pozniej zbudował i napewno był lepszym modelarzem ode mnie .

Jeszcze jedno. Hubert_tata budował też SE i też podobnego rozmiaru i zastosował wznios tylko na dolnym płacie .

Co do szczeliny - mówiłem o LOTCE . wiem że zależy ona od tego, jak wklei sie zawiasy, ale nie o to mi chodziło . Według planów krawędź na płacie jest wklęsła, a krawedź na lotce wypukła. Moge tak zrobić, tylko nie wiem za bardzo jak wkleić tam zawias, bo zwykły sie chyba nie sprawdzi .

[Irek M]

Qrcze - to może być krawędź spływu czy natarcia wklęsła i wypukła? mocowanie lotki będziesz tu miał identycznie jak sterów. Krawędź natarcia lotki możesz zaokrąglić lub wstawić okrągłą listewkę, albo wstawić listwkę trójkątną lub zeszlifować tylko jedną płaszczyznę. Jak byś nie zrobił to i tak powstanie szczelina od zawiasów.

Nie wiem jak jest na twoim planie, na moim ale w skali 1/5 czy 1/6 jest ze wzniosami - bo go nie można otworzyć. Wstaw sporny fragment np w Image shack ito wyświetli się kazdemu - chyba :rotfl:

[Karol93]

Tutaj kawałek o lotce,

O wzniosie tak naprawde nie wiem co wrzucić.... Trzeba obejrzeć całe plany

[Irek M]

Więc tak jak mówiłem - krawedź natarcia lotki zaokrąglisz lub wstawisz okrągłą listewkę. natomiast pominiesz tę zakreskowaną "wklęsłosć" i zakończysz spływ skrzydła prostokątną listewką.

[Karol93]

- jeszcze jeden kawałek planów, których kompletnie nie rozumiem. Widze że są i listewki i pokrycie - z tego co kojarze nie daje sie jednego i drugiego... Nawet w modelu Pana Huberta mam potwierdzenie - ma listewki, nie ma poszycia .

EDIT: Jest to pierwsza wręga na za kabinką, pierwsza na kratownicy zaczynająca garb.
