Elektronika platformy: pan tilt,zasilanie,sygnal video....


Peter

Recommended Posts

Pan tilt.

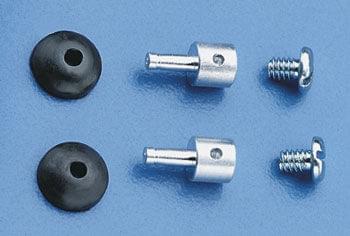

Podstawa do stabilizacji drgan.






Satbilizacja 5V (opcja takze dla kamerki,jesli dziala na 5V






Elementy ,,skladowe''

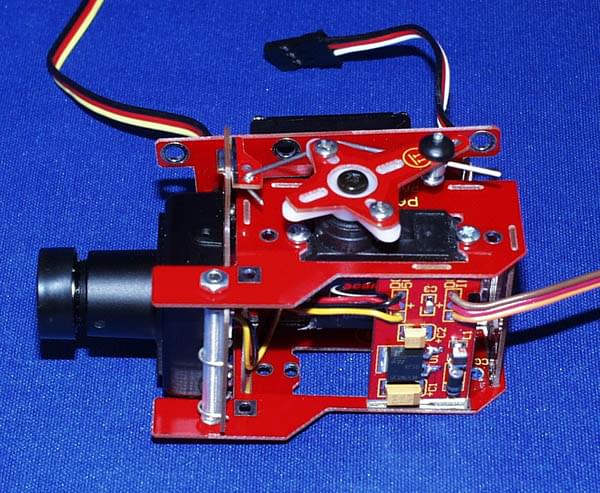

A tu juz produkt gotowy :rotfl:








Mysle ze ok. dwa tygodnie paczka dotrze do mnie,ponoc ma byc w niej jeszcze kilka nowinek :rotfl:

Link to comment
Share on other sites

  • 1 month later...
Postaw mi kawę na buycoffee.to

Zaczynam to skladac powoli.




Jak zwykle dla porownania wielkosci,tym razem czerwona zapalniczka.

Calosc wazy az 6g.

Laminat jest bardzo dobrej jakosci,grubosc jak widac tez .ok 1 mm

Konstrukcja spawia wrazenie dopracowanej w szczegolach.

Laczenie razem elementow,polega na ich lutowaniu


Nawet mozna potem poprawic-znaczy jeszcze raz skleic-polutowac.

Nawet cieniutka cyne dali do kompletu.

W komplecie byl rowniez Dubro stabilizator drgan ,ale osobno juz dokupiony zostal stabilizator 5V (ta mala plytka z przewodami),jako element dodatkowy,i nawet pasuje :lol:

Kazdy element ma numer i symbol literowy,czyli nawet mnie pewnie uda sie to poskladac :devil: Calosc , dodatkowo poskrecana srubkami ( w komplecie) ,powinna byc bardzo sztywna.

Moim zdaniem,jakosc,funkcje i waga,potwierdza opinie innych, ze warto bylo wydac 29 $

Kupic to mozna za woda,tutaj



http://www.dpcav.com/xcart/product.php?productid=16162&cat=0&page=1&featured

Link to comment
Share on other sites

Ja swoj pan tilt do kamery poskladalem.O dziwo,dziala !!!

Teraz mam dla milosnikow RC-CAM dobra wiadomosc.

Kilka razy wspominalem o koledze ktory lata Monsterem.

Skonstruowal on sterowanie kamery,na zgola innej zasadzie.Nie na zyroskopie,lecz na akcelerometrach (lubie takie slowka :lol: )

Krzysku,prosze,zaprezentuj Swoja konstrukcje (ale go wrobilem :lol: ),moze byc w osobnym temacie (jak go zalozysz :lol: )

Link to comment
Share on other sites

Zaprezentować mogę, tu jest film pokazujący jak to działa

http://www.youtube.com/watch?v=bNoLjWLW_kk

ale z braku czasu nie wyszedłem poza fazę "working prototype".

Urządzonko pobierało dane z portu trenera w nadajniku hitec optic 6 doczepia do niego 2 dodatkowe kanały z informacjami o ruchu głowy i wysyła to jako dwa dowolne kanały przez optica 6 (np. 7-my i 8-my) do odbiornika. Przetestowałem to z nadajnikiem i odbiornikiem na biurku. W powietrzu nie.

Myślę że może też zadziałać wersja akcelerometr (ruch głowy góra dół) + żyro (obroty głowy lewo-prawo). Zamówiłem tanie żyro z ebaja ale chyba jest walnięte, bo straszne drgawki generuje. Potem mi się już nie chciało wydawać kolejnych 120 pln no i czasu nie mam wcale na "zabawę".



Swój układ zrobiłem na AVR Atiny2313, a niejaki Prikupets, który mnie zainspirował zrobił to na PIC-u.

Linki do jego stron

po rosyjsku

po angielsku

Link to comment
Share on other sites

  • 1 month later...

Ciagly brak czasu (mimo urlopu :lol2: ) odwlekal koncowe testy.

Ale dzis odpalilem Head Track ( dwa ) .

Pracuje to dobrze,a tzw, reset w tym rozwiazaniu nie jest problemem.

Krotki filmik z pracy tego wynalazku

Link to comment
Share on other sites

  • 3 months later...

Dawno nikt tu nie zagladal 8)



Chcialbym zaproponwac Wam rodzaj prezentacji swoich patentow,pan tilt,gimbals lub jak kto woli mocowania kamerki na serwomechanizmie.



Wyjasniam tez dlaczego?

Chodzi glownie o wylonienie takiego rozwiazania , ktore bedzie w miare odporne na mechaniczne urazy i gigantyczne przeciazenia podczas ladowania.

W miare dobre rozwiazanie (Pandora) ucieklo z modelem.

Proste rozwiazania-mocowanie na orczyku serwa nie zdaja rezultatu-urywaja sie,zwlascza gdy kamerka jest w wersji ,,pancernej'' czyli w obudowie.Mowa oczywiscie o malych kamerkach cctv,typu KX 131,151 lub podobnych,plytkowych.

A juz zupelnie nie mam koncepcji,jak zrobic mechanizm dla apratu foto.Problemem jest waga,gabaryty.

Link to comment
Share on other sites

Mój pomysł na mocowanie kamerki i mechanizm obrotu to wykorzystanie kopułki od takiej kamerki: http://www.allegro.pl/item266086666_monitoring_kolorowe_kamery_kopulkowe_sharp_nowe.html

nie umiem wstawić zdjęć :oops:

Daje nam to po pierwsze aerodynamiczną osłonę kamerki, dość odporną mechanicznie, lekką i po drugie zawierającą mechanizm obrotowy w dwóch płaszczyznach.

Masa kopułki z kamerką, sporym kablem, z jackami i metalową śrubą wynosi ok 100 gr.

Myślę że kopułka z mechanizmem nie waży więcej niż 50-60 gr.

Link to comment
Share on other sites

Kopułka z pleksi będzie dawała refleksy, z czasem pokryje się zylionem mikrorys i będzie głównie widać je jak się mienią w słońcu. Pozatym trzeba ją będzie starannie czyścić przed każdym lotem. Wiem, bo już raz czyściłem szybkę od swojej Wilgi i żeby kamerka nie widziała zacieków trzeba ją wypucować naprawdę wściekle.

Kopułkę taką też zakupiłem z kamerką, i też się przez chwilę zatanawiałem nad jej wykorzystaniem, ale stwierdziłem, żę w środku jest za mało miejsca na wstawienie jakiegoś mechanizmu do obracania kamerki góra/dół a, lewo/prawo trzeba by też kręcić całą kopułką.

Link to comment
Share on other sites

Mój pomysł na mocowanie



Raczej chodzi o dzialajace rozwiazania.

Proponowalem prezentacje juz zamontowanych systemow ruchu kamerki ( strasznie malo nas -na caly kraj :oops: )







Mieczotronix

Taak,masz racje,kiedys tez celowalem na kopulke,ale zapomnialem o tych tysiacu mikrorysek na pleksi-nawet po czyszczeniu :oops:

Fotke jak mieszka kamerka pokazesz ? :lol:

a i jeszcze jedno,co tam za problem-poziom bieli za duzy ? (RC-CAM)

Link to comment
