Oracle-Video Diversity Controller.Test

[Peter]

Paczka z przesylka dotarla w przewidzianym terminie (10 dni)

Urzadzenie zapakowane b.dobrze w dodatkowym kartonie z chrupkami ze styropianu.

Niestety,tym razem bylo do zaplacenia clo.W srodku rachunek-po temacie.



Samo urzadzenie wykonane dosc starannie-bez wodotryskow,prosta platikowa obudowa.Widac ze schodza z kosztow w tym miejscu.W komplecie jest kabel z wtyczka zasilajaca.Jakosc plytki,montaz rodzaj elementow -tu widac ze to robota fabryczna-maszynowa.Jakosc wykonania na wysokim poziomie.



W zestawie jest instrukcja i opis dzialania. 10 stron,niestety po angielsku.

Programowanie jest dosc proste,lecz trzeba zrozumiec tryb programowania opisany dosc

przejrzyscie.Ostatecznie sa jeszcze obrazki ,z nich na upartego mozna wywnioskowac reszte.

Urzadzenie wstepnie jest zaprogramowane PAL,1 Vpp,alarm battery 9V,czulosc normal



Pod spodem ,w ,,podlodze'' w otworze na wkretak, jest potencjometr nastawny do regulacji poziomu sygnalu video.Pozwala on wyrownac i tak wyregulowac jedno z wejsc,by po przelaczeniu na drugi sygnal,nie bylo zauwazalnych roznic w odbiorze.

Urzadzenie pracuje (przelacza b. szybko) .Przy silnym sygnale niezauwazalnie.Przy slabszych widac roznice np. sniezenie z jednej anteny bedzie troche inne gdyz sa odsuniete od siebie,czyli maja rozne sygnaly.Samo urzadzenie nie wprowadza tzw.terkotu probkowania,co daje sie zauwazych w systemach w.cz diversity.

Jest dosc odporne na zaklocenia sygnalu wejsciowego,samo tez nie wnosi zaklocen.Rowniez nie pogarsza jakosci samego obrazu,co w innych rodzajach/typach diversity nie jest juz takie oczywiste.

Przy slabych i zakloconych sygnalach,zachowuje sie neutralnie,nie ingeruje w sygnal i nie zmienia jego wartosci chaotycznie.Czasami jednak potrafi ,,przytrzymac '' zly-zaklocony obraz prawie do calkowitego zaniku i dopiero przelaczy sie na prawidlowy.

Byc moze to kwestia ustawien czulosc (kilka zakresow) dostepnych z menu.

Co ciekawe,urzadzenie pracuje lepiej ze slabszymi sygnalami video.Przy silnieszych ,sygnaly potrafia sie jak gdyby nalozyc na siebie.Objawia sie to na obrazie czarnymi liniami -im wieksza nakladka , tym jest ich wiecej .Nie przeszkadza to w odbiorze,ale widac to nieznacznie u dolu ekranu.W takiej sytuacji,buzzer zawarty w urzadzeniu wyje straszliwie.Przydatna sprawa, jest mozliwosc recznego przelaczania.Takze automat posiada sygnalizacje dzwiekowa przelaczania-mozna wylaczyc z poziomu menu.

Po kilku minutach mozna takze przy dozie pewnej wprawy,tak dobrac regulacje,ustawienia anten , czulosc itd,ze urzadzenie przelacza juz przewidywalnie.Jest to dosc wazne,gdy bedzie uzywane do troche dalszych lotow.Przelaczenie na ,,slabszy '' tor grozi utrata obrazu,ale gdy juz na tyle sztywno i pewnie lapie sygnal (nawet minimalnie inny tzn. nie znieksztalcony) jest bardzo pomocne.



Urzadzenie mozna polecic jednak w przypadku gdy ktos wie jak to dziala (zasada) i ma dwa odbiorniki.Ocenic moge (jeszcze bez lotow) ze polepsza transmisje w sensie stabilnosci

ok 30-40%.

Podstawa jest jednak czuly tuner i dobra antena.Bez niego zadne dodatkowe urzadzenia nic nie pomoga.Przy spelnieniu tego warunku x2 Oracle moze dopiero pokazac pazurki,a wrecz stac sie nieodzowne,ze wzgledu na szybkosc i subtelnosc przelaczen.

Jedyna wada, jest lekki problem z fonia,nakladki,jesli model bedzie blisko.Ale z tym chyba sobie poradze,w koncu nie musze latac w stereo :mrgreen: Przy mono-jeden sygnal,problem nie wystepuje.



Zasilanie jest dosc uniwersalne w zakresie 6-5 V,z nastawnym progiem alarmu .Czyli mozna sobie ustawic napiecie od ktorego wlaczy sie alarm,low battery.Przydatna funkcja ,zwlaszcza przy zasilaniu li-po.Sporo regulacji moze b.ulatwic sprawe w przypadku uzywania kamerek cctv.Samo urzadzenie,moge ocenic jako - dobrze przemyslana konstrukcja .Krotko,nie zaluje

[Peter]

Odebralem aparacik (troche zaniemogl po spotkaniu z drzewem)

:oops: wiec sa takze fotki.





Taak,na poczatku byl chaos....



50 % wstepnej koncepcji juz za mna.Brakuje jeszcze tylko tunerow Yellow Jacket i 13 cm Comtecha.

Te ktore widac na zdjeciu,to tzw.dyzurne,do testow.

Zaczyna sie to troche rozrastac,nie sposob juz tego nosic na glowie,jak to niektorzy prekursorzy (VRflyer) czynia dla wygody.A i elektrownia sporaj uz jest potrzebna,by zasilic to wszystko razem.

Kabelkow na zdjeciach nie ma jeszcze wszystkich :shock: ,dojda jeszcze te od gogli,czyli wideo,dzwiek i zasilanie.

Tak to mniej wiecej wygladalo na poczatku...

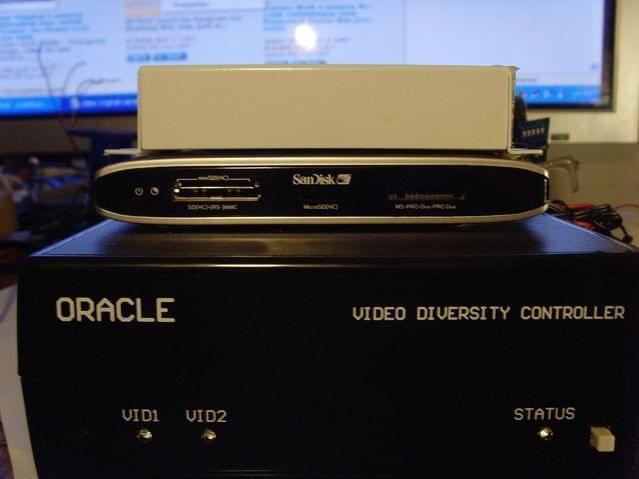

Od gory,wzmacniacz i mikser wideo

nizej nagrywarka SanDisc

i pod spodem Oracle

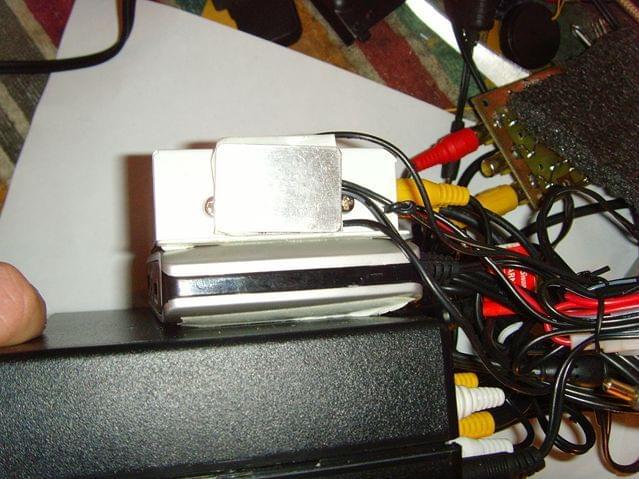

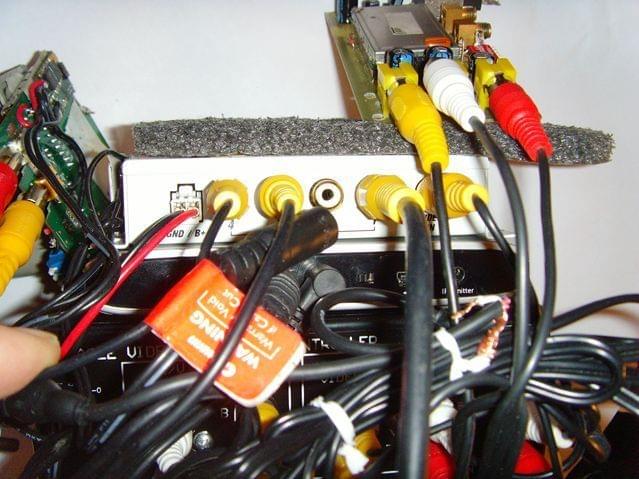

Widok z tylu juz mniej estetyczny,a dojdzie jeszcze kilka kabelkow



Ta obudowa (metalowa) posluzy jako radiator...

dla dla dodatkowych stabilizatorow x4 5V (dosc mocno sie grzeje)

Na koniec widok zetawu roboczego z widoczkiem z gory (prowizorka :oops: )

Jako zestaw spacerowy do testow ,niezbyt poreczne .



No to na razie tyle z widokow.

Czeka mnie jeszcze zaimplantowanie jakiegos systemu,dowygladzania-fitracji napiec.

Teoretycznie,baterie nie wprowadza niczego (zaklocenia) ale stabilizatory,zwlaszcza te troche grzejace sie lub dzialajace na dolnej granicy progu napieciowego juz tak.Majac porownanie do porzednich - roznice widac,Po prostu nie ma zadnych smuzen,prazkow czy innych trudnych do identyfikacji zaklocen.Bardzo poprawia prace calosci wzm wideo.

Nawet przy dosc zaszumionym sygnale nie trace koloru,a i gogle pracuja zdecydowanie lepiej-zwiekszyl sie zakres regulacji jaskrawosci i kontrastu.Przy silnym sygnale,w tej chwili nie ma roznicy miedzy jakoscia tv przez kabel a/lub przez radio 2.4.

Rokuje to dobrze,a jak wyjdzie czas pokaze.
