RWD 21

[elektronik-adam]

Witam mam zamiar zbudować RWD 21 odkąd ukazały się plany samolotu w modelarzu nr.12/2012r

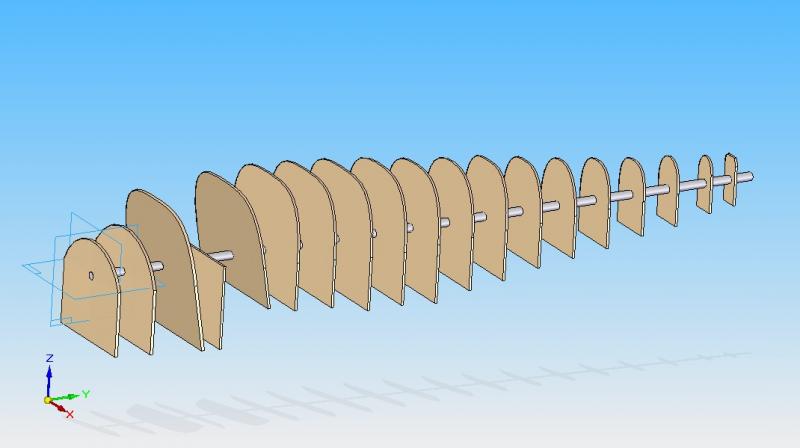

Mam problem z przerysowaniem planów na takie bardziej optymalne dla "nas" modelarzy próbuje rozrysować każdą wręgę mam zamiar przerysować całe skrzydło konstrukcje mechanikę lotek klap sterów miejsca pod serwa itd. Model początkowo ma być w skali 1:7 to z rozpiętością wyjdzie około 1800mm pod silnik asp 46 a II. Nigdzie nie znalazłem żadnych planów modelarskich do tego modelu żadnego filmu modelu rc rwd 21 po prostu nic mam tylko te plany z modelarza i kilka zdjęć oto co udało mi się wytworzyć

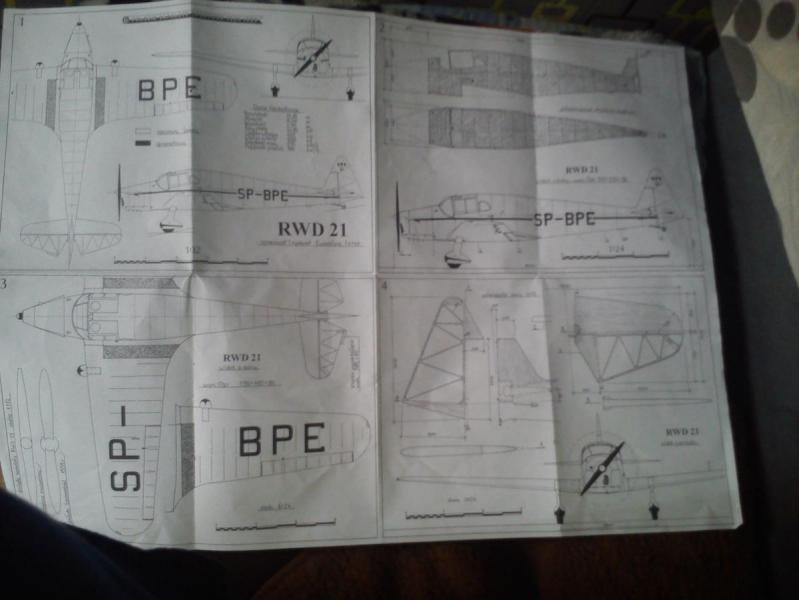

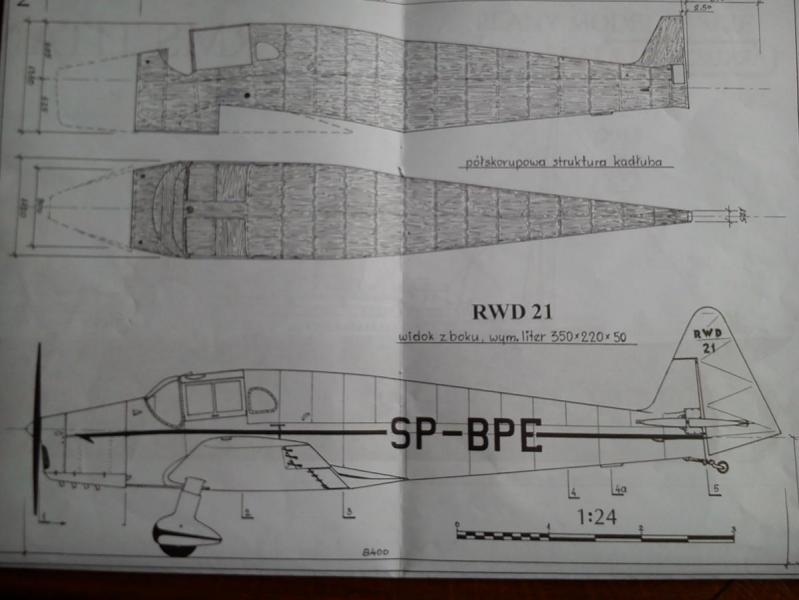

Plany z modelarza zdjęcie orientacyjne

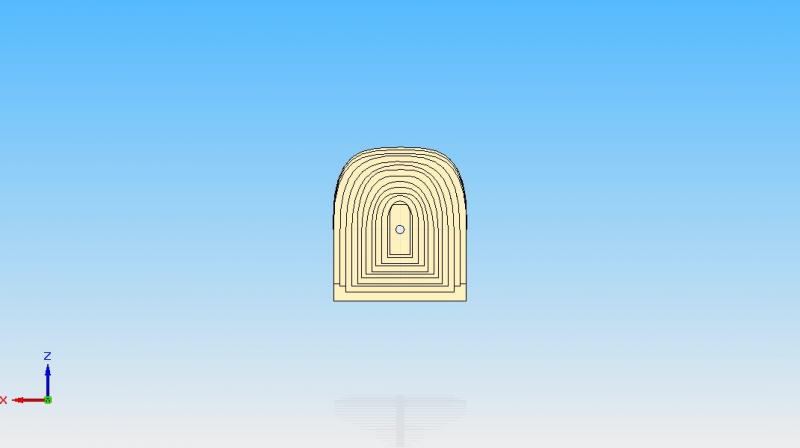

Jak widać niezbyt mi to równe i piękne wychodzi w programie 3d chciałbym najpierw sobie zaprojektować całość później na projekcie powycinać ażury miejsca na listewki podłużnice itd. potem przerzucić z 3d na 2d wydrukować wyciąć i składać. Tak więc jakby ktoś miał jakieś plany lub ktoś by chciał pomóc przy projekcie żeby ten model choć wyglądał podobnie do prawdziwego to byłbym wdzięczny.

Pozdrawiam Adam

[Tomek]

Sorry za uziemienie ,ale po tym co zamieściłeś, to porywasz się na budowę "lotniskowca RC z startującymi RC modelami".

Za dużo wręg, za kiepsko rozłożonych, ogólnie podejście do tematu kiszka.

Proponuje mierzyć siły na zamiary i zabrać się za jakiś inny polski samolot np. RWD-8

[elektronik-adam]

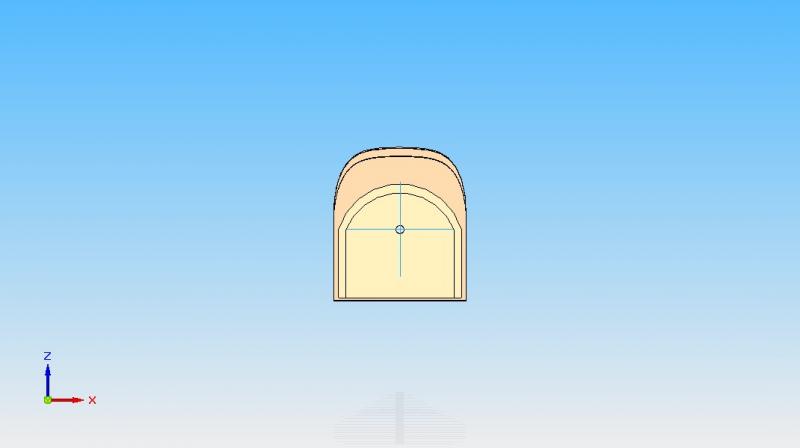

Ja po prostu przełożyłem wręgi z planów zamieszczonych w modelarzu do programu budowa modelu to nie jest dla mnie jakiś specjalny problem tylko to jest pierwszy model który najpierw postanowiłem zbudować wirtualnie.

Problemem dla mnie jest wyciągnąć rzuty poszczególnych wręg z tych rysunków

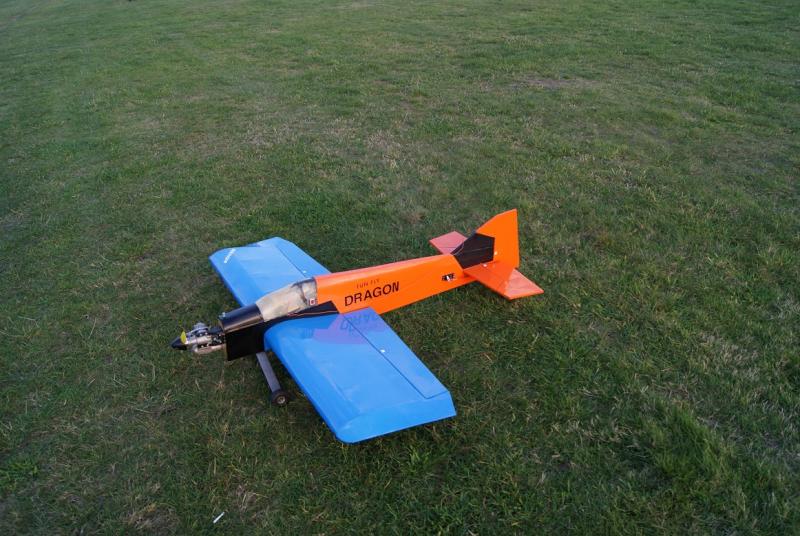

Na planach mam 20 wręg w kadłubie 15 żeber na 1 połówkę skrzydła. Mam już kilka modeli na swoim koncie np. cessna 182 skyline, sukhoi 26, extra 300, rwd 5 bis, ostatnio zbudowany model fun fly Dragon z modelarza



Wszystkie swoje modele buduje sam ten mi wpadł w oko tylko tak jak pisałem mam problem przerobić plany samolotu na plany modelu samolotu z wyszczególnionymi wręgami żebrami itp.



Projekt 3d brał się dokładnie z tąd

Edytowane 12 Stycznia 2013 przez elektronik-adam

[tomcze]

Kolejna Polska konstrukcja i to jaka! Fajnie, że zacząłeś prace nad RWD-21. Widziałem go w powietrzu na uwięzi i prezentuje się rewelacyjnie Może to Ci coś pomoże http://lyzwinski.pl/spip/gallery2/main.php?g2_itemId=151 taki mały drogowskaz na początek Przed Tobą jeszcze dużo pracy i mam nadzieję, że dokończysz ten projekt mimo śladowych materiałów w prasie i sieci. Sam jestem w trakcie rysowania RWD-4 w skali 1:3 (lata gromadzenia dokumentacji, która mi to teraz umożliwia). Trzymam kciuki!

[ali1983]

pojechałem specjalnie po ten numer modelarza, myśląc, że znajdę w nim przekroje kadłuba. i lipa. 3 rzuty, a tyle to ja w książce mam.

ale zasiadam do kibicowania.

[tomcze]

Zgadza się, obecne plany zamieszczane na łamach czasopisma Modelarz wyglądają jak powiększone rysunki ze skali 1:72 do 1:24. Tak to sobie każdy potrafi powiększyć na zwykłej xerokopiarce... Już więcej szczegółów zamieszczali w dużo starszych numerach tak do roku 2000

[alyan]

Może to Ci coś pomoże http://lyzwinski.pl/...p?g2_itemId=151 taki mały drogowskaz na początek



No coś takiego...moja galeryjka

Modelu już nie ma bo "zaszpachlowały" go szczury w piwnicy. Ale plany p Ferka bardzo polecam i na pewno w następnym numerze będzie ciąg dalszy. Z pewnością nie są to powiększone rysunki tylko praca związana z rekonstrukcją. Ja korzystałem z planów zamieszczony w Mini Replice (bardzo dobrych moim zdaniem) ale autora już nie pamiętam.

[Gość horn3t]

Zawsze podobał mi się ten samolot, wrzucam trochę zdjęć z Muzeum z Krakowa może się przydadzą przy budowie repliki.





[elektronik-adam]

Dzięki za fotki w gazecie nigdzie się nie dopatrzyłem tego że klapy dochodziły do samego środka kadłuba

[awiator]

No coś takiego...moja galeryjka

Modelu już nie ma bo "zaszpachlowały" go szczury w piwnicy. Ale plany p Ferka bardzo polecam i na pewno w następnym numerze będzie ciąg dalszy. Z pewnością nie są to powiększone rysunki tylko praca związana z rekonstrukcją. Ja korzystałem z planów zamieszczony w Mini Replice (bardzo dobrych moim zdaniem) ale autora już nie pamiętam.



WITAM. Chodzi o numery 38 i39 mini Repliki,plany autorstwa K Rauchfleisch,M Ostrowski.Posiadam owe czasopisma.

[elektronik-adam]

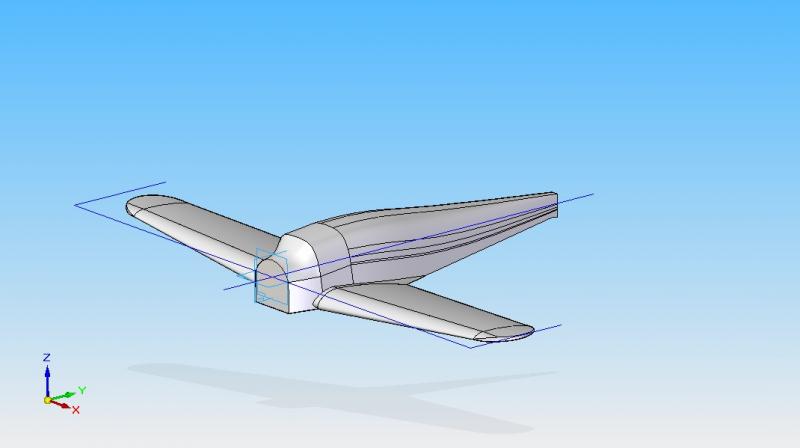

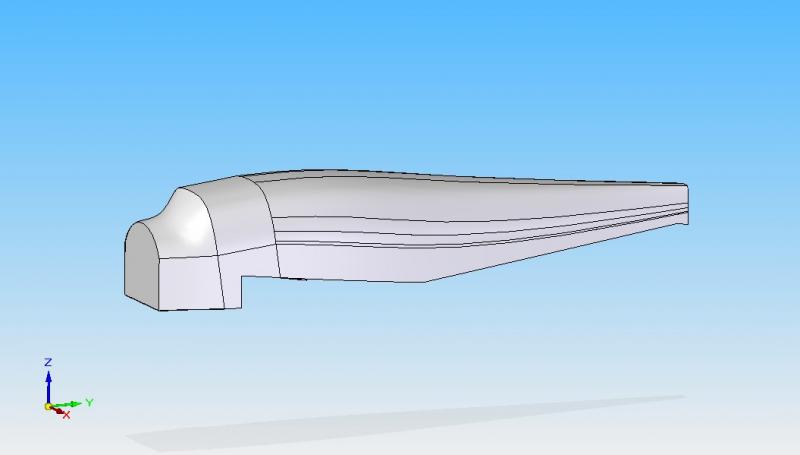

Podszedłem do kadłuba z innej strony zrobiłem taki "chlebek" teraz go tylko dopieścić tu i tam powycinać plasterki w odpowiednich miejscach i będą wręgi jak się patrzy (szybka z przodu oczywiście będzie wypukła tylko tak wyszło przy robieniu bryły do wycinania wręg)



Orientacyjna fotka całości jeszcze bez ogona

Edytowane 15 Stycznia 2013 przez elektronik-adam

[tomcze]

No coś takiego...moja galeryjka

Modelu już nie ma bo "zaszpachlowały" go szczury w piwnicy.

A zapowiadał się atki piękny model - żeby im sie tak kwasem to odbiło!



Z pewnością nie są to powiększone rysunki tylko praca związana z rekonstrukcją.

alyan tak wyglądają ale wierze, że praca związana z rekonstrukcją.



Coraz lepiej to wygląda.

[elektronik-adam]

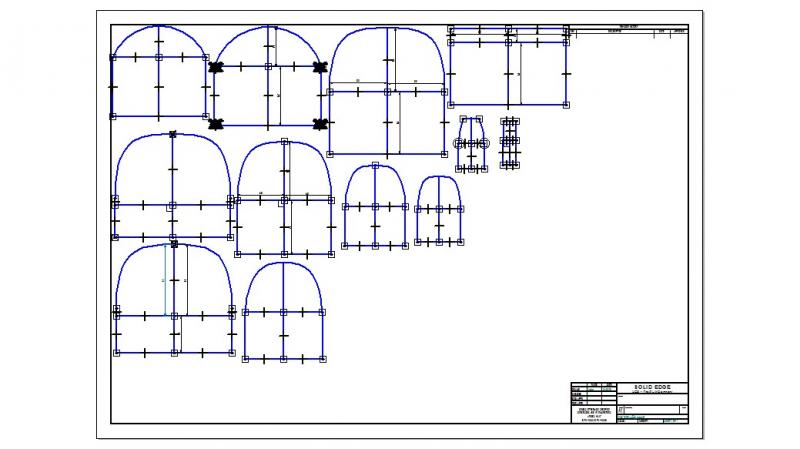

Udało mi się jako tako ogarnąć wręgi chyba nie będę robił jakiś wymyślnych połączeń na planach ale jeszcze się zobaczy tak to teraz wygląda

[Tomek]

Masz komputerowe modelowanie i nie narysowałeś nawet jednego wcięcia na listewki. Może jakaś rura nośna prowadząca ,albo jakiś inny system żeby wyszło prosto?

I zero ulżeń ?

Wstawiasz masę zdjęć z niczym.

Może jednak warto choć poszukać planów podobnych modeli i na ich podstawie,przemyśleć, przerobić i wybudować 21-kę. ?

[elektronik-adam]

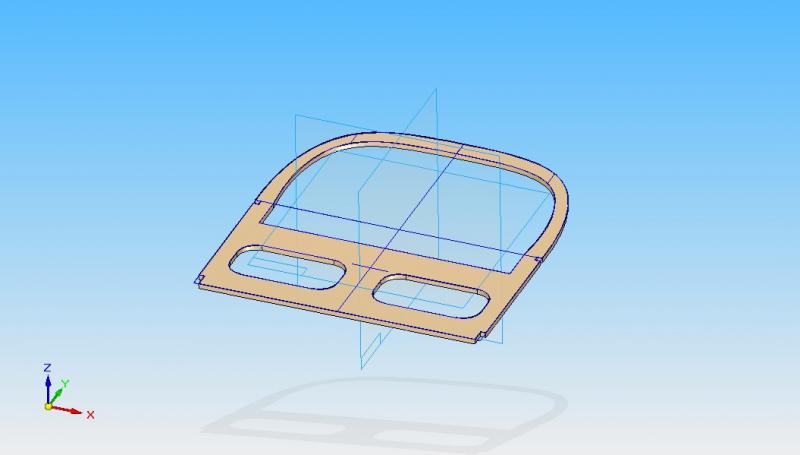

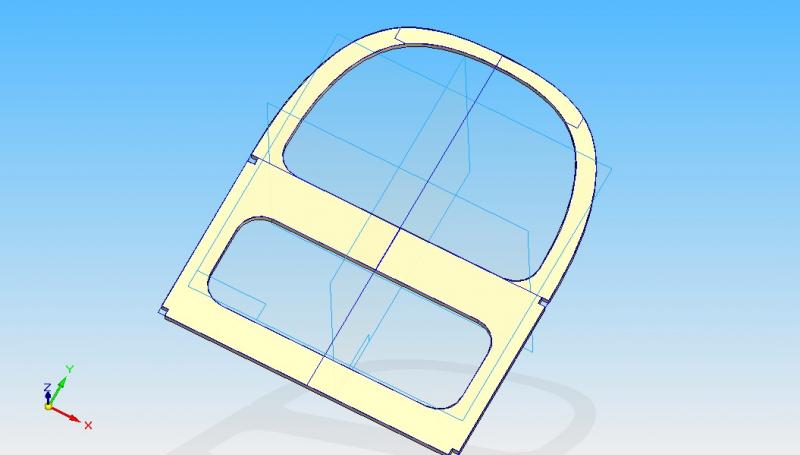

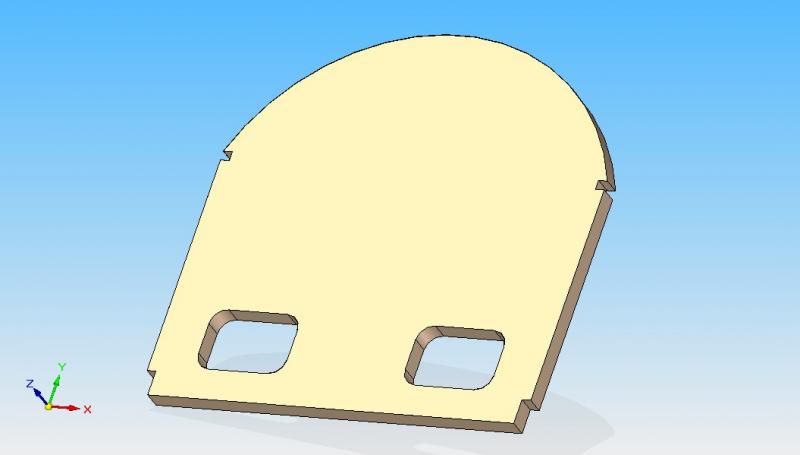

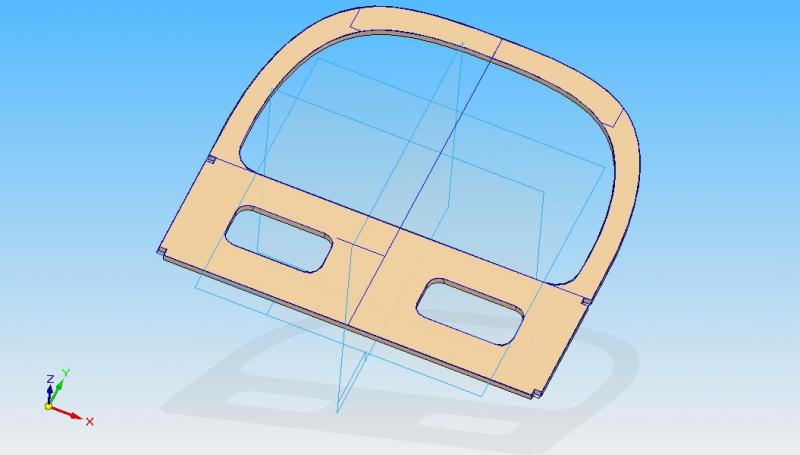

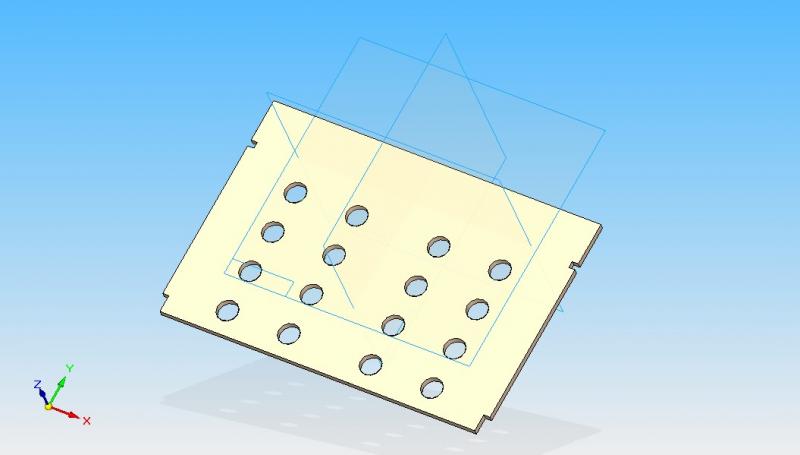

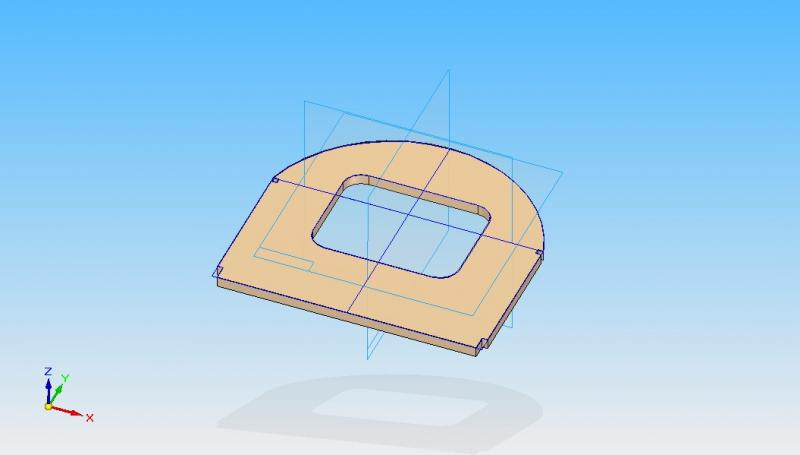

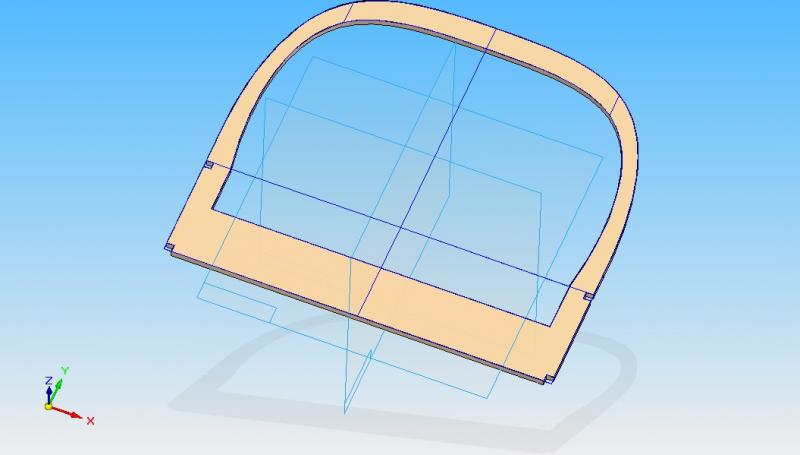

W miarę postępu prac będe dokładał nowe zdjęcia nie ma wycięcia na listewki bo to dopiero plasterki na wręgi poza tym jeszcze nie wiem jak z ażurami (w pierwszej wrędze nie ma jeszcze otworów na łoże silnika bo nie wiem czy będzie aż tak prezesunięte na bok jak np. w fun fly dragon z modelarza)

podłużnic zapewne będzie więcej na razie takie główne są zaznaczone

[elektronik-adam]

W miarę postępu prac będe dokładał nowe zdjęcia nie ma wycięcia na listewki bo to dopiero plasterki na wręgi poza tym jeszcze nie wiem jak z ażurami (w pierwszej wrędze nie ma jeszcze otworów na łoże silnika bo nie wiem czy będzie aż tak prezesunięte na bok jak np. w fun fly dragon z modelarza)

podłużnic zapewne będzie więcej na razie takie główne są zaznaczone

[Tomek]

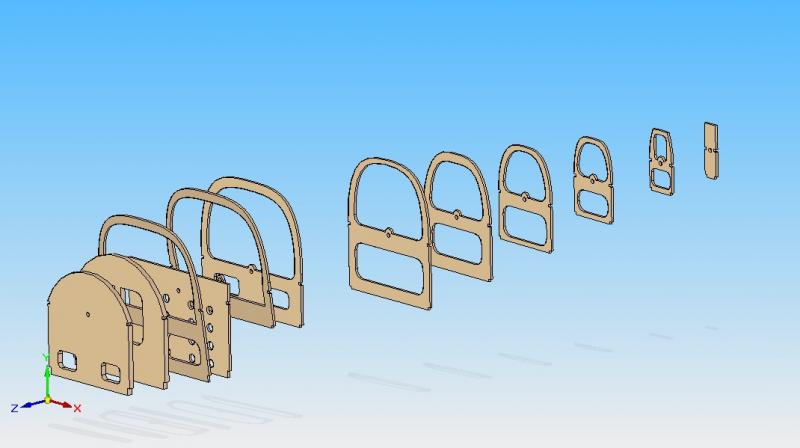

O teraz od razu lepiej.

Jakie listewki planujesz dać?

[elektronik-adam]

Z przodu 8mm x 3mm ze sklejki lipowo-balsowej do wręgi nr 4 dół górne 3x3 sosna cały tył 3x3 sosna prawdopodobnie wszystko wzmacniane włóknem szklanym i rowingiem węglowym jak w większości moich modeli

Edytowane 20 Stycznia 2013 przez elektronik-adam

[elektronik-adam]

Zastanawiam się nad skrzydłami w modelarzu mam napisane "Profil płata I.A.W. o grubości 16% przy kadłubie i 10% na końcach, wznios skrzydeł 5°."

w programie profili nie ma takiego profilu nie ma żadnego profilu z I.A.W. co zrobić z tym fantem zastanawiam się nad zastosowaniem innego profilu płata bardziej odpowiedniego pod zastosowania modelarskie

[Tomek]

Zdecydowanie jakiś podobny profil modelarski.
