Pływaki do modelu samolotu


JOKER 2

Rekomendowane odpowiedzi

Pomimo rozpoczętych relacji z budowy dwu styropianowych modeli postanowiłem rozpocząć nową relacje . Skąd ten pomysł , Otóż oba modele Warmiaczek http://pfmrc.eu/inde...et-lubi-plywac/ i Canadair CL-215 http://www.rcclub.eu...php?f=14&t=5414 pomaszerowały do oklejania papierem i lakierni a to wymaga czasu . Po zatem obie maszyny potrzebują pływaków ( jeden tylko pod skrzydłami do stabilizacji ) . Więc doszedłem do wniosku że trzeba zabrać się za nie .

Ponieważ pływaki są używane przez różne maszyny , praktycznie można je założyć do każdego samolotu – modelu . Stąd właśnie pomysł na ten temat .

Dodatkowo liczę też na pomoc kolegów przy konstrukcji i dobraniu proporcji pływaków jak i na stworzeniu w jednym miejscu banku informacji o pływakach do wodnosamolotów .

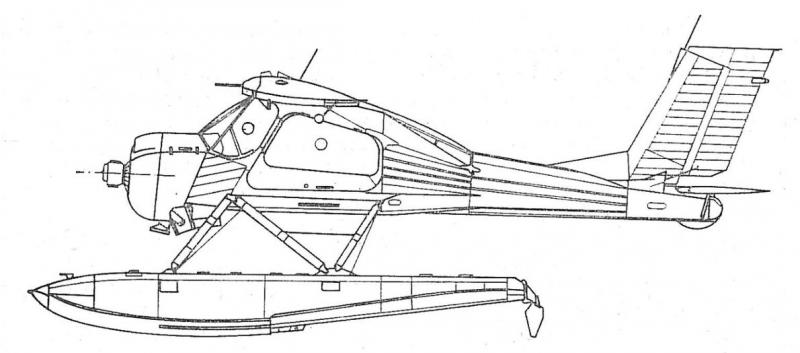

Do Warmiaczka potrzebuje coś takiego ;

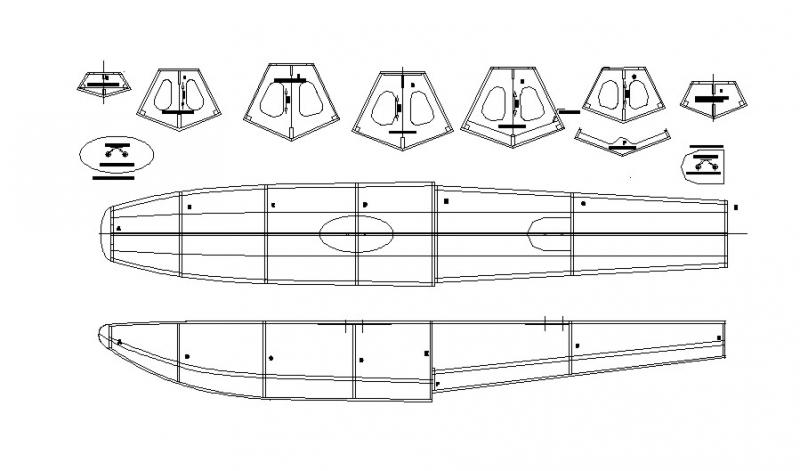

Opierałem się na danych z Internetu ;






Natomiast do wycinania opracowałem następujący kształty ;






Na rysunku na czerwono zaznaczone wzmocnienie z rurki alu lub węglowej 10 mm . oraz wklejone wzmocnienia z laminatu 1.2 lub 2 mm . Wzmocnienia do mocowania uchwytów do kadłuba .

Na początek skupiłem się na kształcie ogólnym pływaka , oraz co najważniejsze na wyprofilowaniu części podwodnej . Jak widać na rysunku 3 część podwodna ukształtowana jest w literę V , uskokiem w środku ciężkości modelu oraz wyprofilowaną częścią dziobową z silnym wzniosem .






W sumie wykonałem kilkanaście pływaków ( część podwodna , chodziło mi o kształtowanie części podwodnej ) ostateczne wybrałem osiem a następnie zostały dwa .

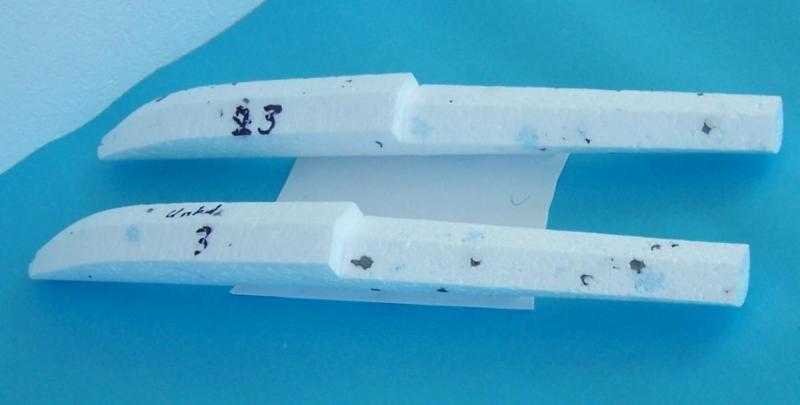

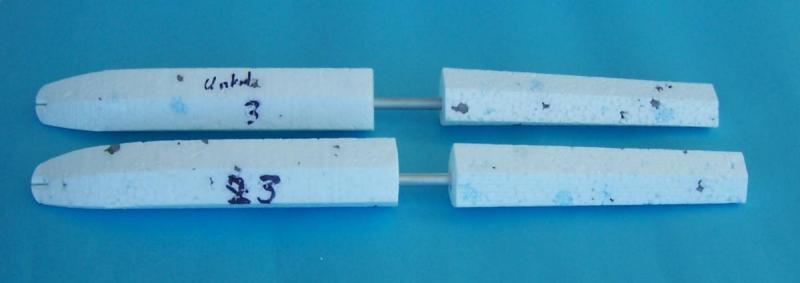

Jedną o kącie V dna 138 stopni na całej długości i uskoku 10 mm . Wysokość w najwyższym miejscu 53 mm a szerokość 50 mm . Długość całkowita 510 mm . Na zdjęciu oznaczony nr . 3 .






Drugi ma zmienny kąt wycięcia dna na uskoku 158 stopni i nie zmienia się aż do końca . Natomiast w kierunku dziobu kąt ten zwiększa się płynnie do 158 stopnia na samym dziobie .Moim zdaniem ten pływak jest

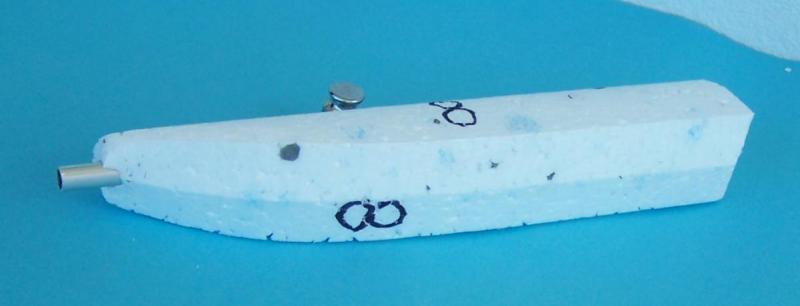

ciekawszy .Przy szerokości 50 mm . wysokość jest powiększona do 60 mm a długość do 570 mm . Na zdjęciu oznaczony nr 7 – 8 .Wysunięta widoczna rurka ma łączyć dwie części pływaka i być podporą węzłów do połączenia z kadłubem .

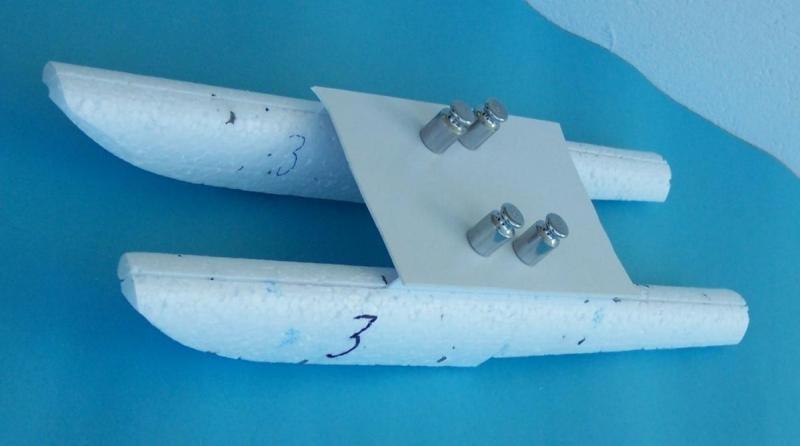

Następnie zbudowałem prowizoryczny pomost do zmierzenia wyporności pływaków widać go z odważnikami :

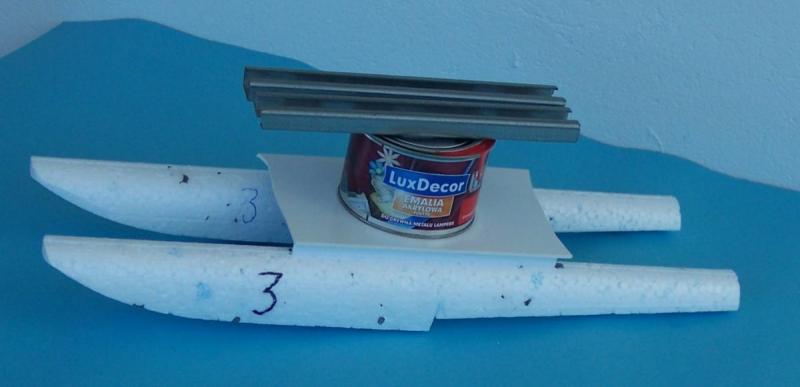

Naprawdę do obciążenia używałem tego ;

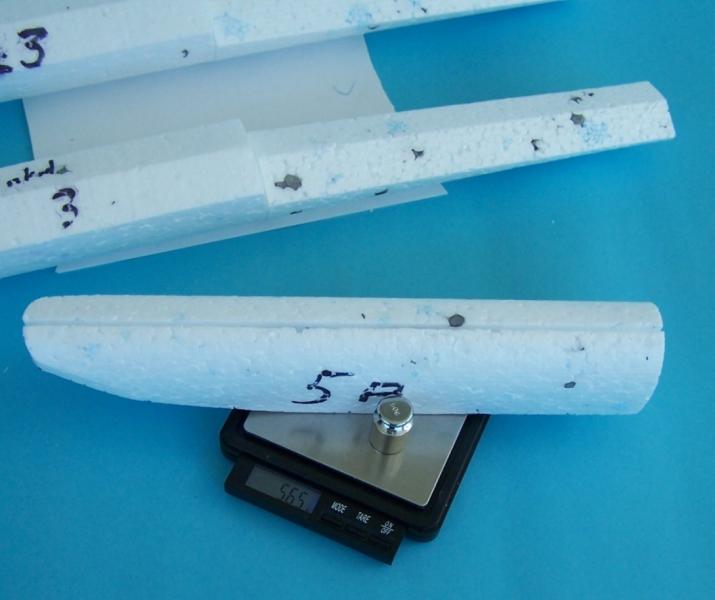

Moje odważniki są po 50 gram , wodowanie i pomiar obciążenia w wannie . Natomiast ważenie na czymś

takim . Maksymalne obciążenie 2 kg , dokładność 0,01 grama .






I tak wyporność pływaków wynosi ;

mniejsze nr . 3 = 1184 gramy

większe nr . 8 = 1632 gramy

oczywiście przy zachowaniu ich pływalności .

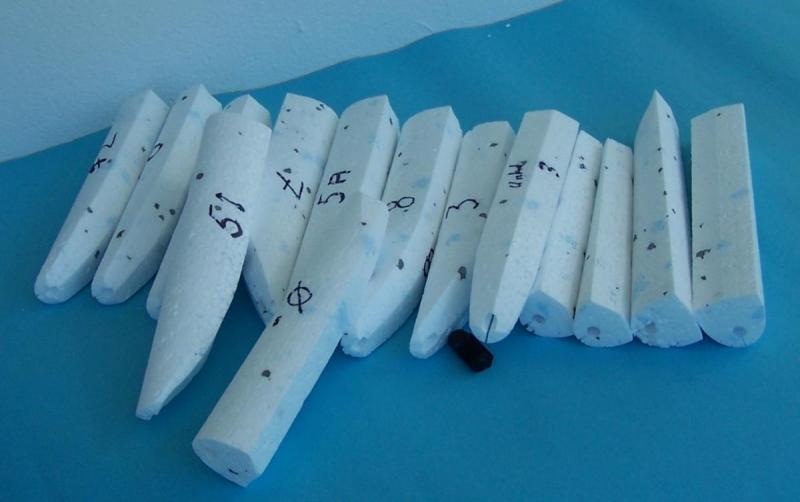

Podczas tego eksperymentu w sumie zrobiłem parę pływaków ;






Wszystkie zastały zrobione z bardzo miękkiego styropianu , który ma cały szereg zalet . I tak z modelarskiego punktu widzenia nie nadaje się do niczego , obrabia się na wycinarce bardzo szybko ale najważniejsze mam go w nie ograniczonych ilościach od zaprzyjaźnionego majstra z budowy i to bezpłatnie . Ale tylko w paskach 150 X 1100 mm . jako odpady budowlane . Tak że mogę sobie pozwolić na drobne eksperymenty .

Teraz chce wykonać jeden komplet z dnem nr . 8 powiększony do wyporności 2000 gram . Mam nadzieje że będzie pasował do mojego samolotu .



Proszę o opinie . Nie wiem czy dobrze dobrałem wielkość pływaków .



Pozdrowienia Joker

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Po przeanalizowaniu moich potrzeb doszedłem do wniosku że potrzebuje pływaki o wyporności około 1500 gram . Mój model Warmiaczek ma ważyć około 950 – 1000 gram

Wobec powyższego pływak nr 8 powiększyłem i tak powstał pływak nr . 9 .






Ma on następujące wymiary ;



Szerokość – 60 mm .

Wysokość – 60 mm .

Długość 580 mm .









Moim zdaniem powinny zdać egzamin w samolocie .



http://pfmrc.eu/inde...et-lubi-plywac/

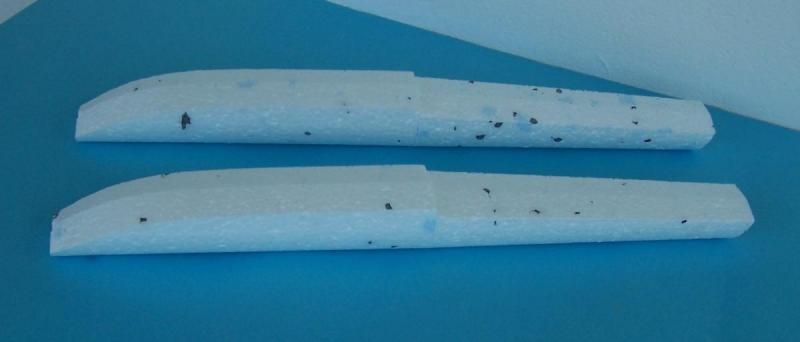

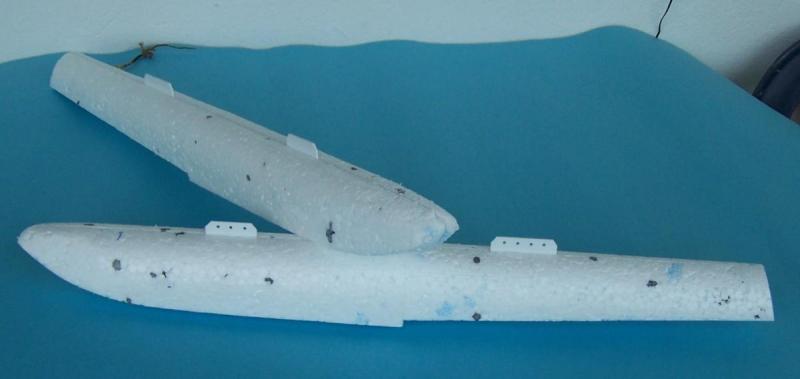

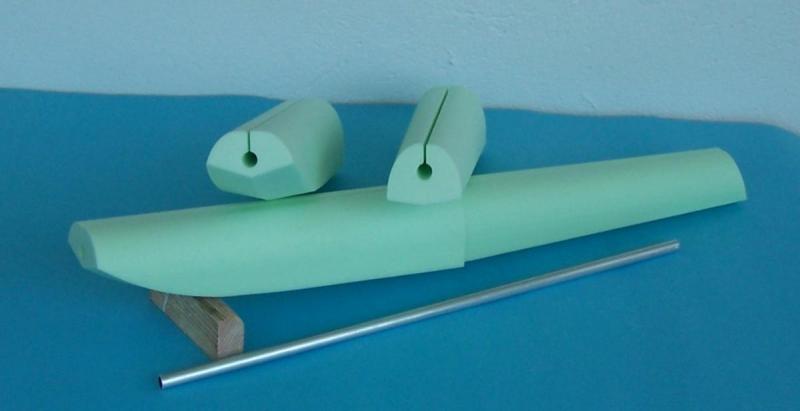

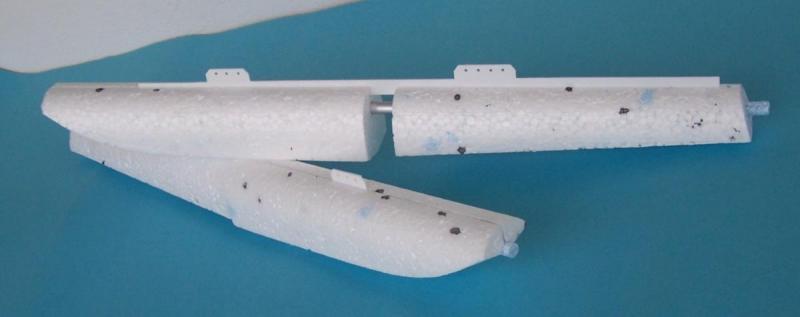

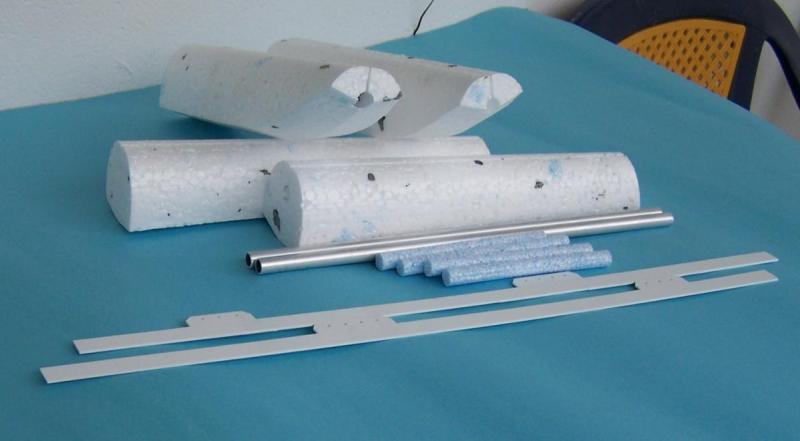

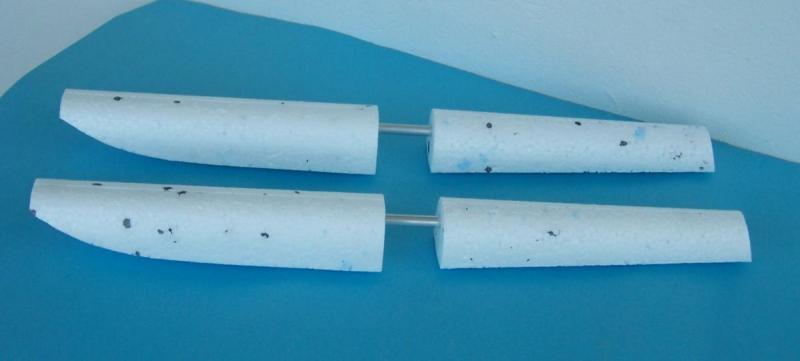

Na zdjęciu poniżej wszystkie elementy potrzebne do wykonania kompletu pływaków ;






Całość składa się z części dziobowej , rufowej , rurki aluminiowej 10 mm . lub węglowej ( jak komuś zależy na wadze ) zaślepek otworów montażowych pod rurki oraz wzmocnienia całości które jest jednocześnie węzłami do połączeń z kadłubem . W moim przypadku dałem wytrzymałe białe tworzywo , nie wiem co to jest . Można zastosować sklejkę lub płytę z włókna szklanego albo coś podobnego . Po złożeniu całość jak na zdjęciu i waży to ( w całym pości waga podawana jest dla jednej sztuki ) 68 gram .






Całość została sklejona klejem polimerowym „ STYROPIAN GLUE „ klei on też doskonale sklejkę tworzywa sztuczne lak i metal do styropianu .

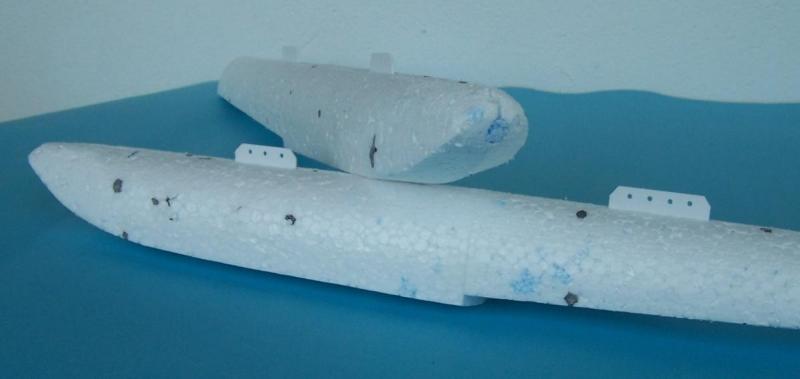

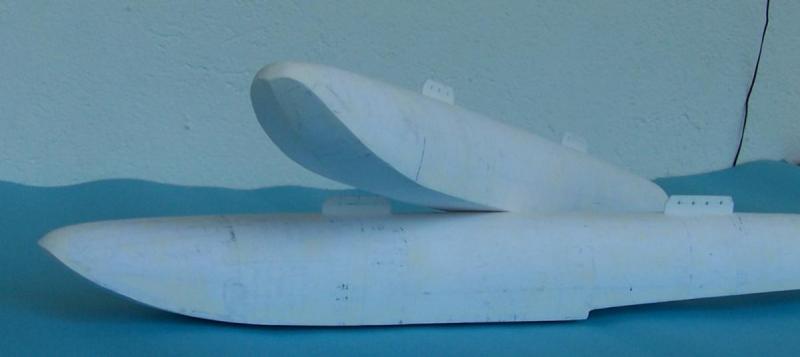

Po sklejeniu i zaklejeniu zaślepkami otworów na rurkę , musiałem papierem ściernym obrobić dzioby pływaków . była to jedyna praca papierem ściernym , reszta pasowała bez problemu .






Pływak został oklejony zwykłym papierem do drukarek ( kserograficzny ) . Dla oszczędności użyłem papieru zadrukowanego z ksera . Może być kseru lub drukarka laserowa , z atramentowej się rozmazuje wydruk .

Oklejałem na małą zakładkę .

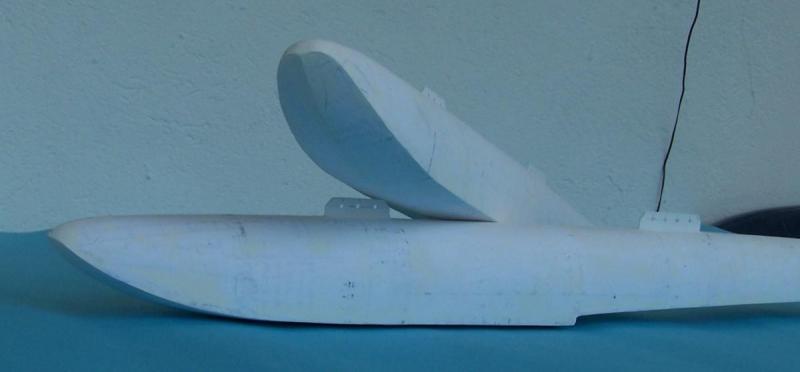

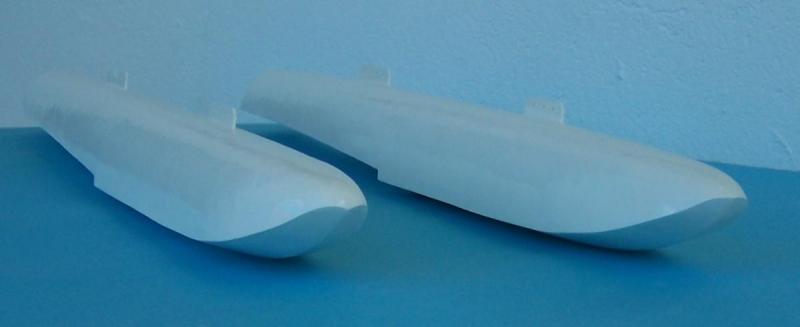

Całość zaczyna wyglądać sympatycznie i jest bardzo mocne , można ewentualnie dodać drugą warstwę papieru na części dennej dziobu .Waga pływaka w tym stadium = jedna sztuka 74,5 g . druga 74,7 g .

Oklejałem na wikol metodą wiele razy opisywaną . Po oklejeniu całość jeszcze raz została posmarowana obficie klejem . Otrzymałem pływak bardzo mocny i sztywny . Przetarcie papierem ściernym jest dość uciążliwe . Powierzchnia jest szklista i twarda , bardzo ciężko się obrabia papierem ściernym . Jest to wygodne przy szpachlowaniu , można spokojnie usuwać nadmiar szpachlówki bez obawy uszkodzenia pływaka .



Parę słów o szpachlowaniu . Używam szpachlówek budowlanych ( zapraw do gładzi szpachlowych ) na bazie akrylu . Taka szpachlówka jest po zaschnięciu często bardzo twarda . Mam sprawdzony patent na wykonanie szpachlówki o żądanej twardości . Szpachlówkę po rozcięcięczeniu wodą mieszam z talkiem ( do kupienia w aptece ) . Czym więcej talku tym szpachlówka miększa , woda zapewnia tylko gęstość . Szpachlówka mimo że ma dużo mniejszą twardość pozostaje bardzo elastyczna . Jest to metoda sprawdzona i pewna , wymaga tylko doświadczalnie dobrać ilość wody szpachli i talku .

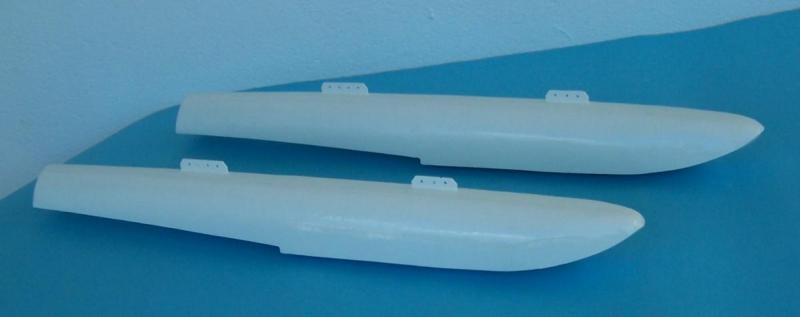

Pozostało tylko malowanie . U mnie na biało bo nie wiem jaki będzie kolor mego samolotu .









Pływak całkowicie pomalowany waży 80,3 grama .



Zostało jeszcze zrobienie połączenia z kadłubem samolotu ale to pużniej , musze wytoczyć elementy jarzma .



Joker

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Nareszcie malowanie skończone . Malowałem farbą CRAFTS SPRAJ . Jest do kupienia w sklepach z farbami , tania 13,0 zł za 400 ml .

Kryje bardzo ładnie jest wydajna . Trochę ‘’ wyżera ‘’ styropian ale ponieważ całość pokryłem papierem to nie na to znaczenia . Farba ta wiąże bardzo mocno z papierem i dodatkowo usztywnia poszycie .

Następnie z pasków folii nakleiłem ozdobne paski . Ponieważ mój samolocik będzie w kolorze białym z wykończeniem czerwonym i żółto czarnymi akcentami , tak też wykończyłem pływaki .



http://pfmrc.eu/inde...et-lubi-plywac/















Kolorem czarnym malowany chodnik pod nogi , w oryginale nieraz wykonany z gumy lub innego materiału anty poślizgowego .

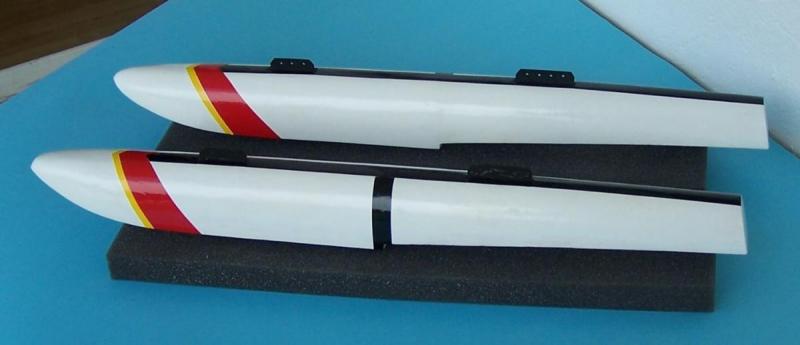

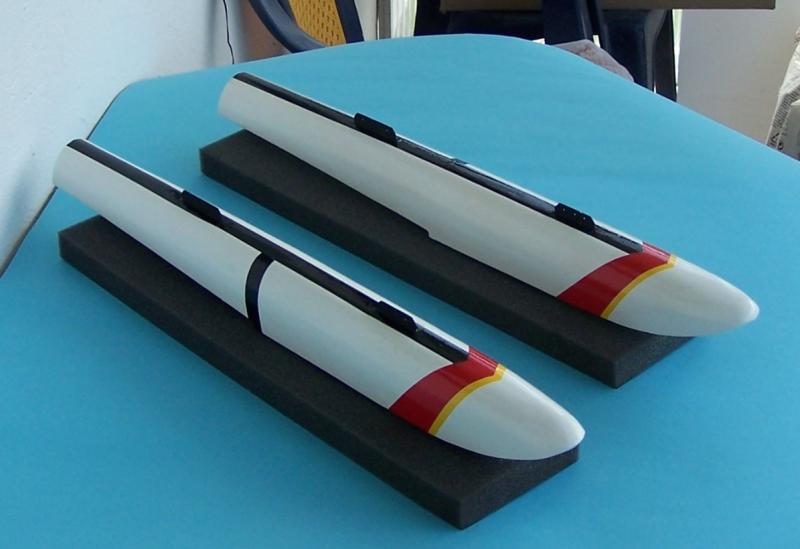

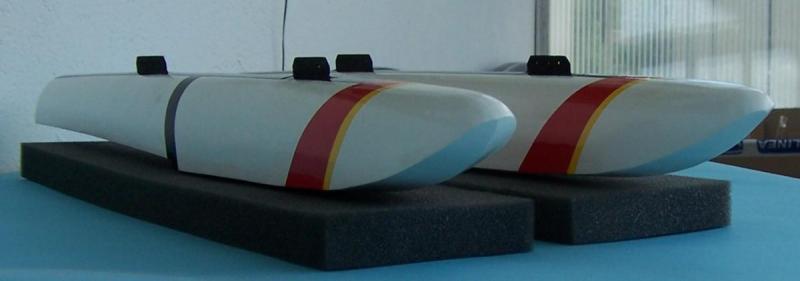

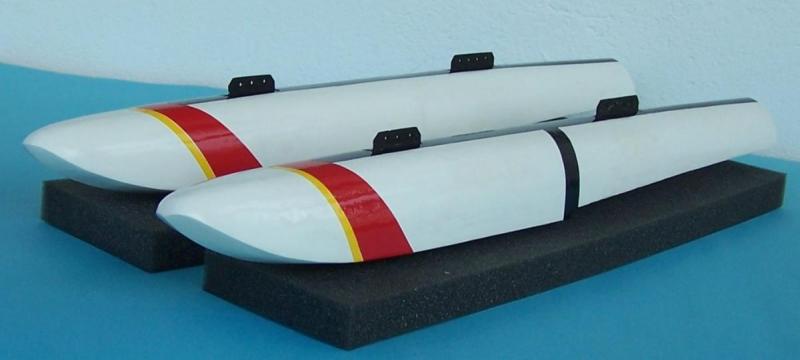

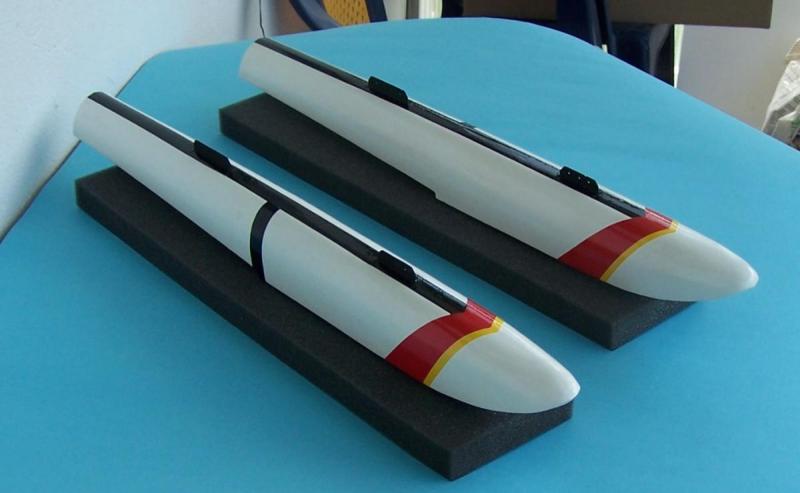

Pływaczki gotowe do montażu w samolocie . Ponieważ mocowanie z samolotem jest trochę inne w każdym modelu , tak że to omówię już przy budowie modelu .

Pływaki w tym stanie ważą ; 85,8 grama i 86 gramów , jako gotowe do założenia w modelu .



Natomiast tutaj opisze zmagania z pływakami pod skrzydłowymi do łodzi latającej .Budowę jej opisuje tutaj .



http://www.rcclub.eu...php?f=14&t=5414

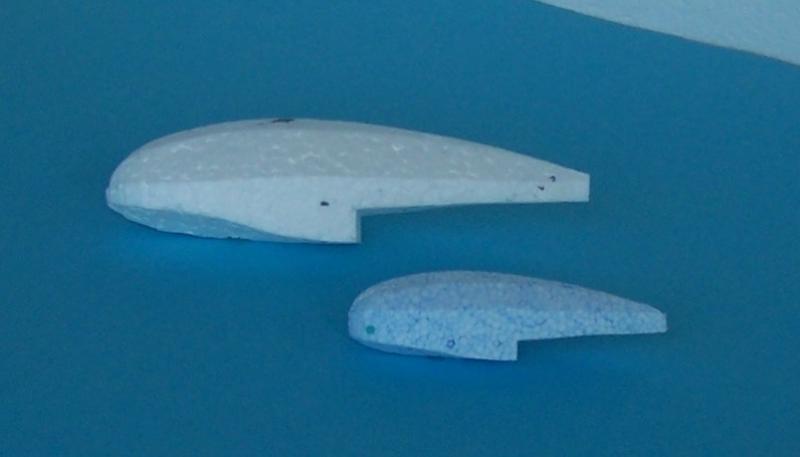

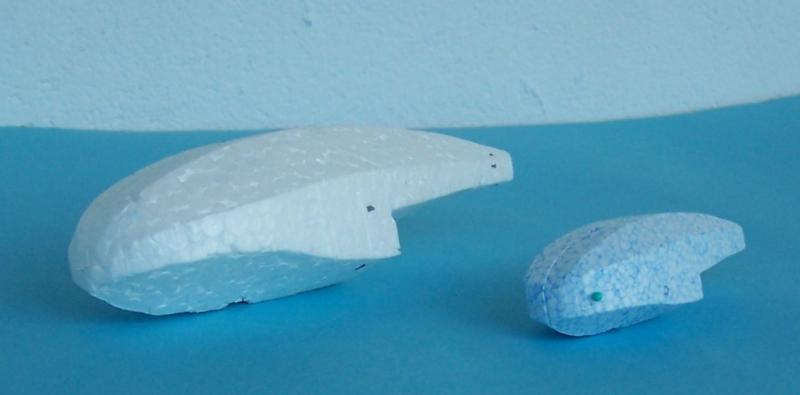

Na zdjęciu pływaczki pod skrzydłowe zrobione wcześniej do innego modelu , moje opisze w następnym poście .



Pozdrowienia Joker .

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Niestety poprzednio zrobione i opisane pływaki zostały sprzedane , jestem zmuszony zrobić nowe .

Ponieważ poprzednie moim zdaniem miały trochę za słabe węzły do połączeń z kadłubem modelu postanowiłem je wzmocnić . Zostały wykonane z płyty poliestrowej FR-4 o grubości 1,0 mm . Identyczne jak do montażu układów elektronicznych tylko bez miedzi .Natomiast sam pływak wykonany jest z twardego styroduru w blokach o grubości 100 mm . Jest to styrodur produkcji angielskiej do ociepleń fundamentów i nie ma nic wspólnego z płytami pod panele podłogowe . wytrzymałość jego jest zbliżona do wytrzymałości balsy . Jednocześnie korzystając z okazji postanowiłem zrobić dokładną analizę wagi pomiędzy pływakiem ze styropianu a styroduru przyjmując że oba pływaki są wewnątrz pełne mają te same wymiary i są identycznie wykańczane . Ważenie odbywa się na wadze z dokładnością do 0,01 grama . Wobedz powyższego musze wykonać dwa komplety pływaków .



A więc do roboty .



Przyjąłem następujące wymiary pływaków ;

Długość całkowita - 600 mm

Długość do redanu - 300 mm






Pozostałe wymiary . Na czerwono uskok redanu .



Tył ścięty do lini wody pod kątem lekko podniesiony , pokład prosty , dziób lekko zaokrąglony .

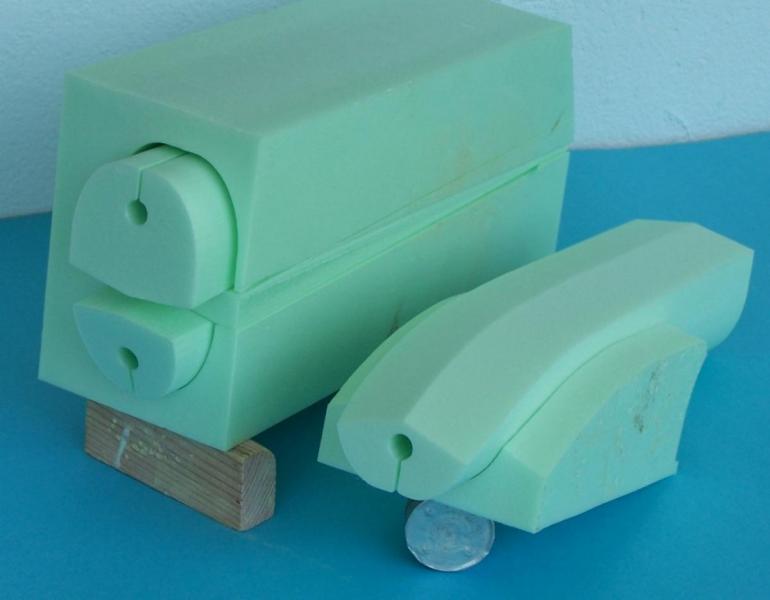

Bloki styroduru 100 mm . z wyciętymi pływakami .






I wycięte pływaki wraz z rurką stabilizującą alu .

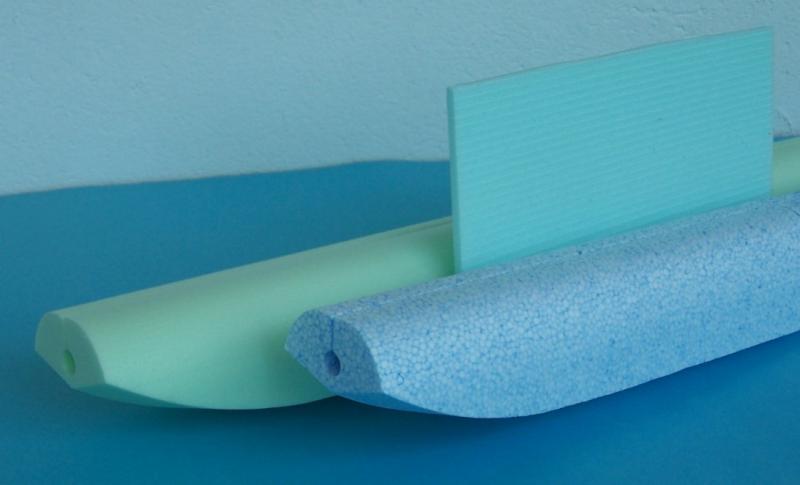

Pływaki z przykładowym kawałkiem styroduru czyli podkład pod panele .

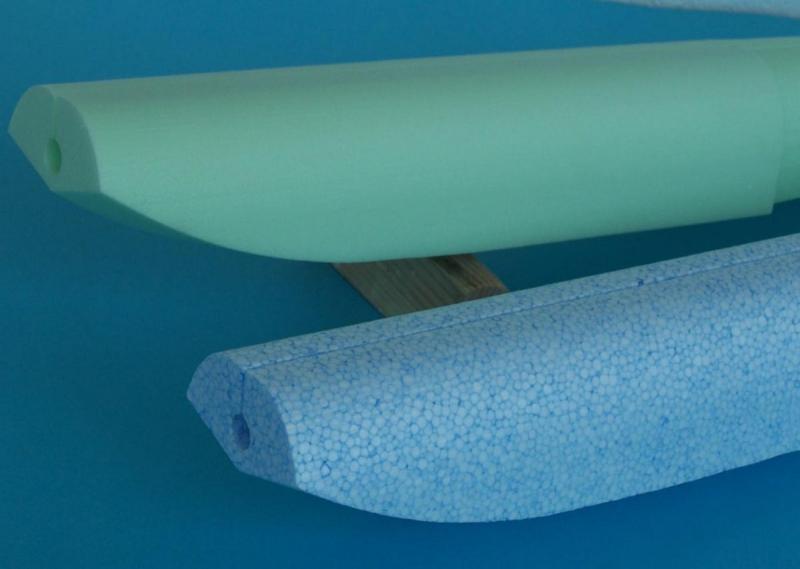

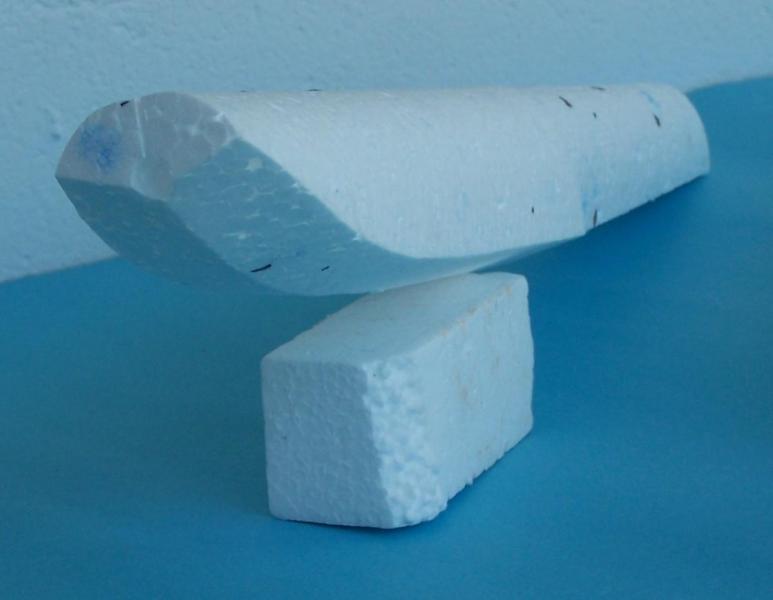

Porównanie dzioba z styroduru i styropianu .

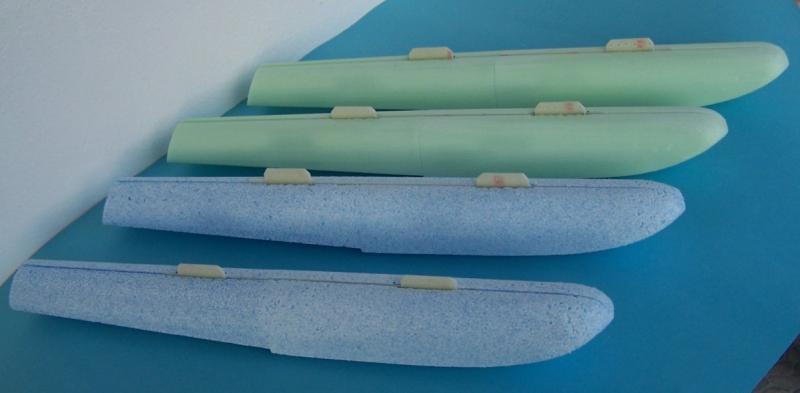

A tu dwa komplety w pełnej krasie .

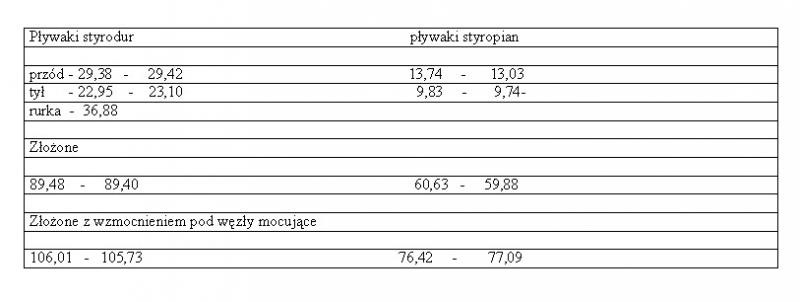

I teraz waga poszczególnych części pływaków oczywiście w gramach , podana waga lewe i prawe ;

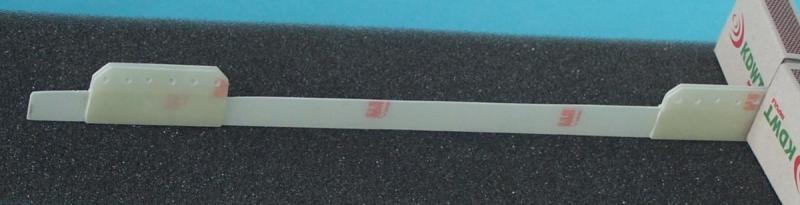

tak wyglądają zrobione węzły do mocowania z kadłubem z płyty laminowanej

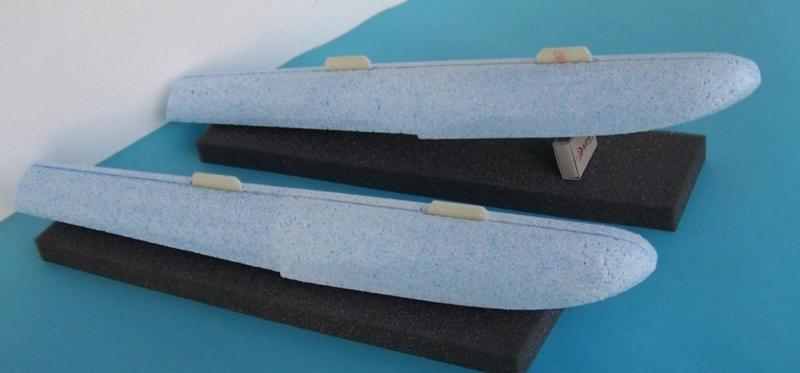

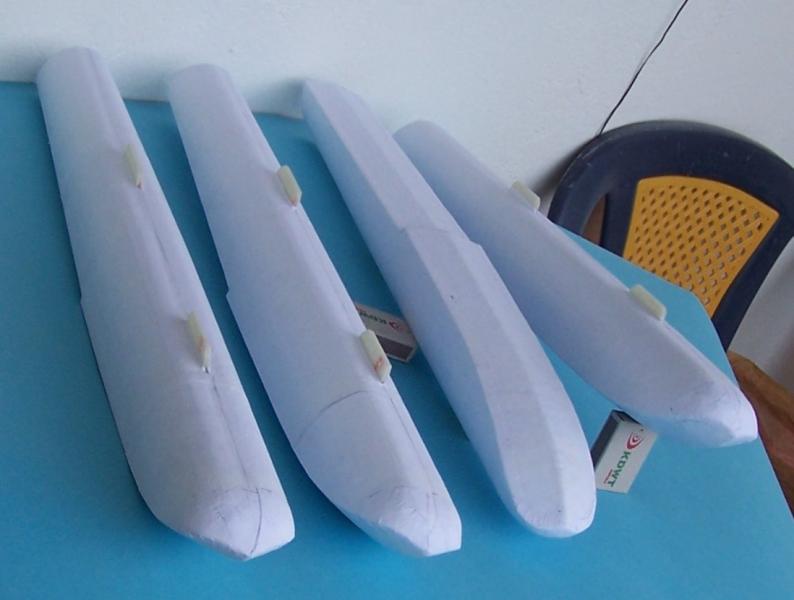

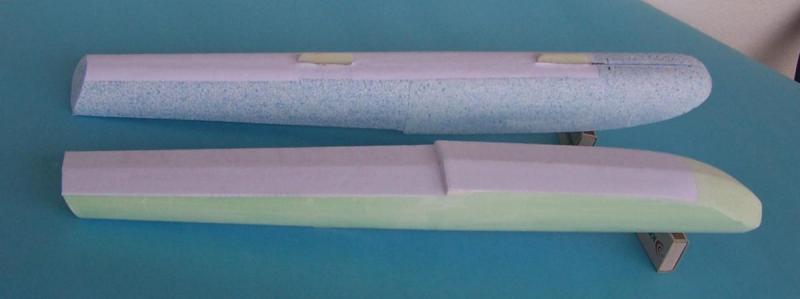

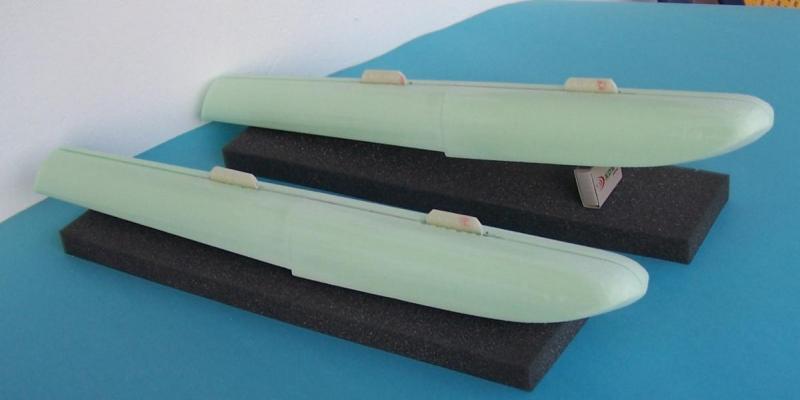

Sklejone i obrobione pływaki , gotowe do oklejenia papierem lub folią . Jak widać różnica w wadze jest na korzyść styropianu . Ale styrodur daje większą wytrzymałość i gładkość powierzchni lepiej obrabia się papierem ściernym .






Ja będę oklejał oba papierem i malował farbą .Tu przykład początku oklejania .



Dziękuje za chwile uwagi .



Joker

Odnośnik do komentarza
Udostępnij na innych stronach

Witam

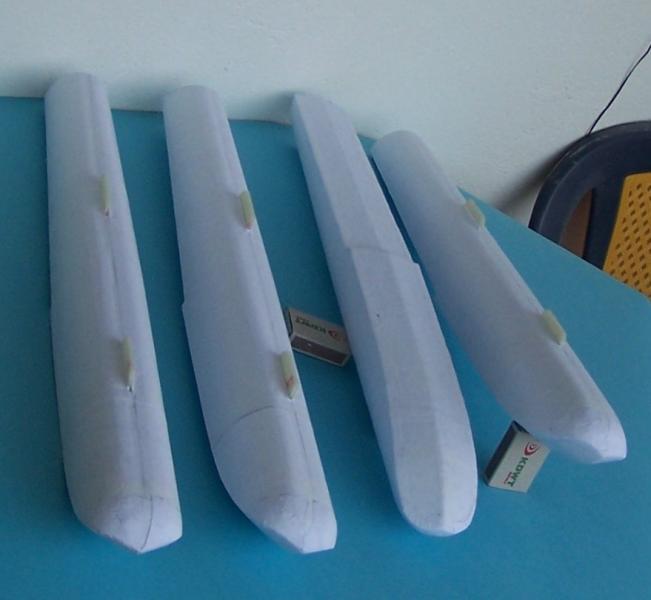

Tym razem krótko . Pływaki oklejone jedną warstwą papieru takiego do drukarek 80 gram / m 2 .

Oklejałem na zakładkę ( większa wytrzymałość pływaka na skręcanie i zginanie ) .






Po oklejeniu pływaki mają następującą wagę ;



Styrodur - 128,04 i 127,57 grama

Styropian - 98,92 i 98,29 grama



I znowu styropianowe są lżejsze . Ale to się zmieni , bo od spodu musze okleić je drugą warstwą papieru .Po prostu styropian jest miększy i przez to bardziej podatny na wygięcia ( uderzenia o wodę ) .Do tego powierzchnia papieru po oklejeniu styroduru jest dużo gładsza co wymaga mniej szpachlówki .

Tak ze na tym etapie już widać że styrodurowe będą leprze zwłaszcza przy oklejaniu folią .

Myślę że będę musiał zrobić jeszcze jeden komplet oklejany folią i wtedy dopiero porównać wszystkie .






Teraz musze jeszcze styrodurowe pływaki po szpachlować a styropianowe okleić spód i po szpachlować .



Miłego Joker

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Witam

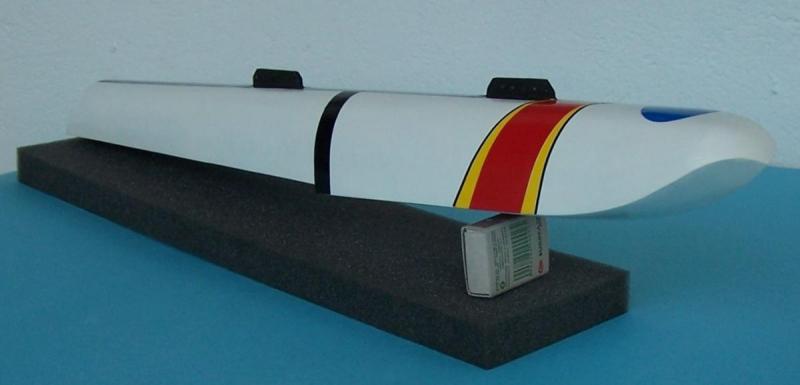

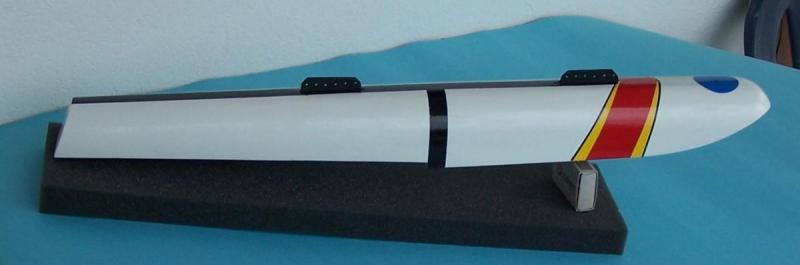

Pływaki gotowe do założenia na model lub chyba lepiej model można postawić na pływaki .

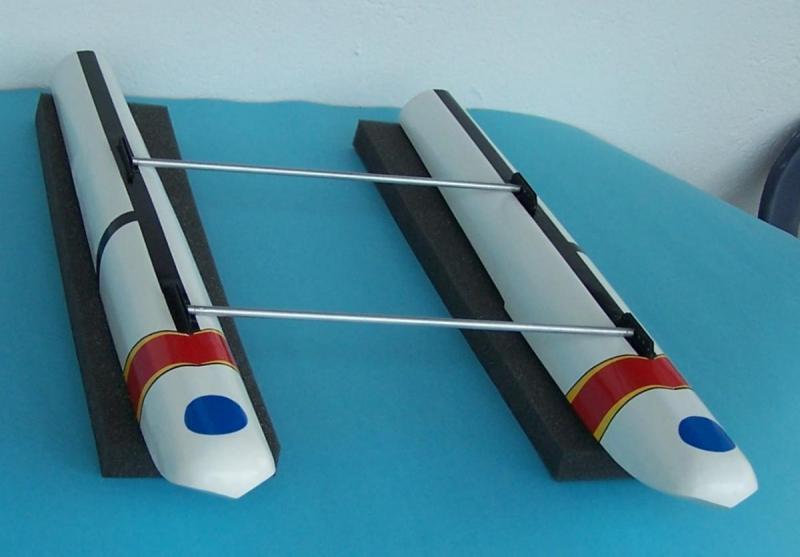

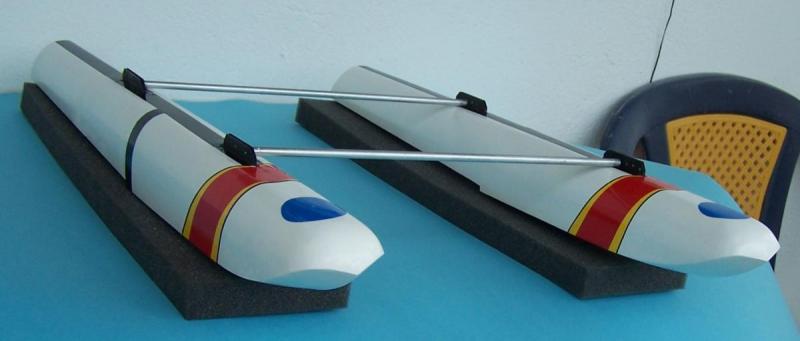

Pływaki gotowe połączone poprzeczką . Pod model o wyporności około 1500 – 1800 gram .

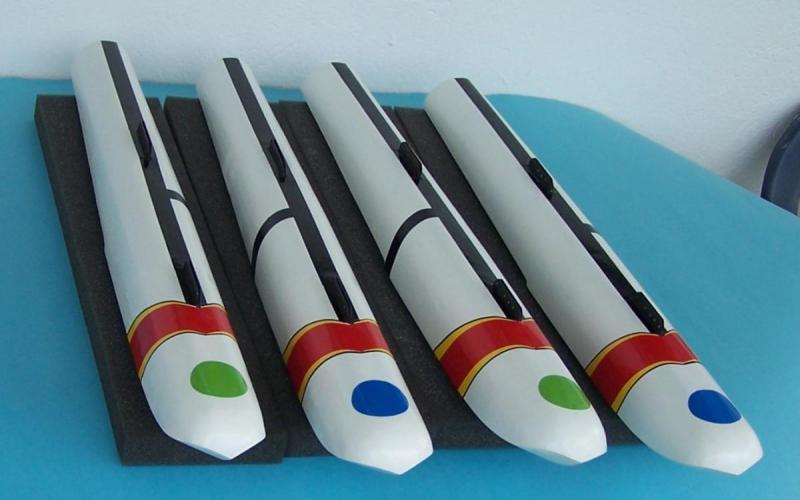

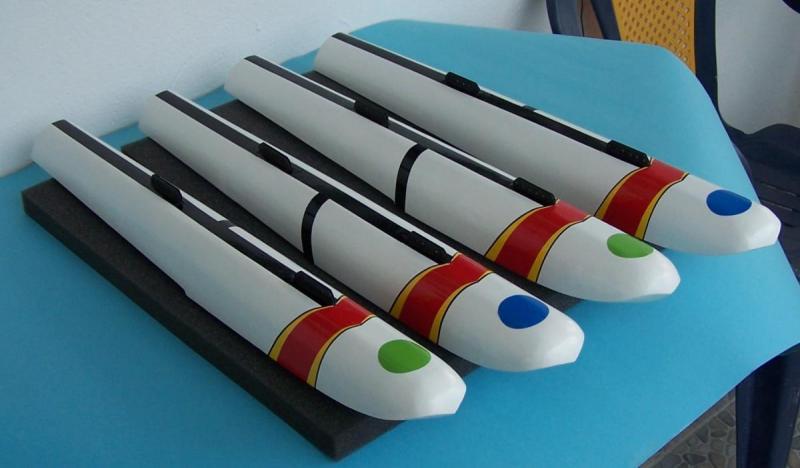

I jeszcze cała gromadka dwa komplety w całej okazałości .






Pływaki z zielonym kółkiem na dziobie wykonane są ze styropianu a z niebieskim ze styroduru .

Technologia wykonania była dokładnie opisana . Pływaki różnią się tylko wagą i tym że w styropianowych część denna jest oklejona dwa razy papierem . Chciałem zwiększyć ich sztywność . Oczywiście różnią się też wagą .



Teraz czas na podsumowanie wagi poszczególnych pływaków .



1 . Wycięte surowe



Styrodur



część przednia..- 29,38 grama.....i......29,42 grama

część tylnia..... - 22,95 grama.....i.....23,10 grama

rurka usztywniająca.....36,88 grama



Styropian



część przednia...13,74 grama........i.........13,03 grama

część tylnia........9,83 grama........i...........9,74 grama

rurka usztywniająca .....36,88 grama



Co daje średnią wagę pojedynczego pływaka ;



Styrodur = 89.30 grama

Styropian = 60.50 grama



Po oklejeniu papierem



Styrodur = 128,20 grama

Styropian = 102,40 grama



Po szpachlowany , pomalowany i oklejony folią ozdobną



Styrodur =146.80 grama

Styropian = 118,30 grama



Są to średnie wagi brane z dwu pływaków .



Gotowy kąplet do założenia na model waży następująco ;



Styrodur = 293,92 grama

Styropian = 236,62 grama



Daje to na kąp lecie różnice w wadze 57,3 grama na korzyść styropianu . Ale styrodur jest sztywniejszy i bardziej wytrzymały . Do tego przy pływakach z styroduru można pozostać przy oklejeniu folią co w zupełności wystarczy , natomiast styropianowy byłby za wiotki . Wymieniając rurkę aluminiową na węglową można też zaoszczędzić parę gram .

Na zakończenie jeszcze raz dwa komplety .






W dalszej części będę opierał się tylko na komplecie wykonanym z styroduru . Komplet styropianowy zrobiłem był tylko po to żeby wykonać porównanie obydwu .

Kąplet styropianowy jest przeznaczony na sprzedaż .

W następnym poście będzie już połączenie pływaków styrodurowych z modelem samolotu .
