pilot samoróbka nie działa


diablok1
 Share

Recommended Posts

Witam.

Może któryś z kolegów pomoże mi uruchomić pilot, pilot jest robiony od podstaw na bazie tylko kilkunastu zdjęć oryginalnego pilota i danych podzespołów. temat był poruszany na http://www.elektroda...631811#12631811 i dalej jestem w punkcje wyjścia, co może nie działać? Jak potrzeba jest więcej zdjęć to dodam.

Link to comment
Share on other sites

Nie lubię się czepiać, ale dam Ci dobrą radę. Wywal to coś do kosza i zrób od początku dokładnie. Przede wszystkim idź i kup NOWE elementy. Fortuny za to nie zapłacisz, a przynajmniej będą trzymać parametry. Ten kwarc Ci tam rdzewieje. Z radzieckiego rubina wylutowałeś te elementy? Czas też kosztuje i nerwów będzie mniej.

Link to comment
Share on other sites

A skąd mam ci wziąć tranzystor germanowy A212 nowy?? po za tym nie ważne skąd ich wytrzasnąłem ważne że są sprawne, wszystkie elementy są dobre i parametry trzymają, więc nie widzę potrzeby robienia wszystkiego odnowa, jak efekt będzie taki sam i to nawet z nowymi. trzeba znaleźć źródło problemu a nie robić 50 takich samych kopii i wszystkie ten sam efekt końcowy

Link to comment
Share on other sites

Na początek odłóż na bok ciężarówkę i uruchom nadajnik czy pilota (jak tam wolisz to nazwać).

1. Wylutuj tranzystor Q1

2. Wylutuj tranzystor Q5

3. Przeczytałem na linku do elektrody w Twoim ostatnim poście, że masz dostęp do oscyloskopu, a więc :

3.1 Podłącz oscyloskop: masa do minusa zasilania, sonda do bazy po wylutowanym Q5

3.2 Podłącz zasilanie nadajnika/pilota.

Przełacznik kierunku ustaw w pozycji forward lub reverse.



Powinieneś mieć na ekranie przebieg prostokątny w którym zmienia się szerokość impulsu w zależności od położenia przełącznika left-center-right. Bez przejścia powyzszego etapu, a więc prawidłowej pracy multiwibratora na tranzystorach Q2 i Q3 zapomnij o uruchomieniu reszty nadajnika, czy budowaniu kolejnych.

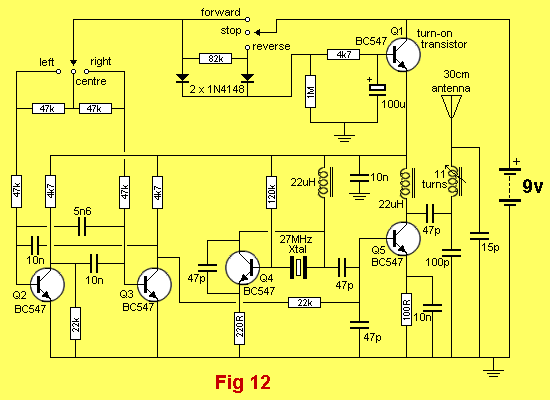

http://obrazki.elekt..._1373659741.gif

Link to comment
Share on other sites

Mała poprawka do mojego postu powyżej: w miejscu gdzie był poprzednio wlutowany tranzystor Q1 zewrzyj kawałkiem przewodu pola na płytce kolektor z emiterem tego tranzystora Q1. Jeżeli nie będziesz miał przebiegu prostokątnego to są błędy w montażu. To prosty układ multiwibratora i prawidłowo zmontowany musi działać. Autko zostaw na razie w spokoju.

Link to comment
Share on other sites

Coś tak brzydkiego nie może działać! Posłuchaj dobrej rady kolegi Mariusza i ... wyrzuć to do kosza. W życiu nie widziałem czegoś bardziej niechlujnego i prowizorycznego!



Kiedy do was dotrze że to jest prowizorka, Nie będę robił 50 kopii bo komuś się nie podoba (kolor kabelka), na elektrodzie nikt się nie czepiał o wygląd tylko próbują pomagać, jeżeli macie kolejne nie potrzebną odpowiedź dawać to lepiej wcale nie dawajcie,

chcę tylko wiedzieć dlaczego nie działa a nie dostawać oceny za wygląd.

Link to comment
Share on other sites

Zostało zrobione na bazie zdjęć i danych oryginalnego pilota, i coś nie chce działać dlatego szukam pomocy na forach. Jeżeli miało by komuś ułatwić rozwiązanie problemu to daję paczkę zdjęć oryginalnego pilota, odbiornika, i mojego dzieła https://docs.google.com/file/d/0BxIQsCUE4SV0RWdXTUZRVTRCOVU/edit?pli=1

Link to comment
Share on other sites

Jeżeli masz przebieg prostokątny to teraz usuń zworkę wykonaną z przewodu i wlutuj tranzystor Q1. Powinieneś mieć przebieg na oscyloskopie taki jak mierzyłeś ostatnio przy przełączniku w położeniach forward i reverse, natomiast brak przebiegu w położeniu Stop. Jeżeli będzie przełącznik tył-przód w położeniu np. forward to przebieg musi być przy każdym położeniu przełącznika kierunku czyli left-centre-right. To samo musi być jeżeli ustawisz reverse.

Link to comment
Share on other sites

Moderowano przez idfx.



Pozwoliłem sobie usunąć część pyskówki ... Kolega ma konkretny problem i pyta, znaleźli się ochotnicy, żeby Mu pomóc, ale wypowiedzi na temat jakości i porady typu "wyrzuć to, i tak nie zadziała" nie były tutaj oczekiwane. Ważne, że autor drąży temat i próbuje rozwiązać problem. Czy się uda, czy nie, nie nam to oceniać ..

  • Upvote 1
Link to comment
Share on other sites

Ale "to" nie będzie działać, o czym koledzy wyraźnie napisali w kilku postach, które zostały usunięte! Kacper, czy widziałeś jak "to" wygląda? :)

Kilka układów w swoim życiu już zrobiłem i wiem, że te niechlujne nie działają. Już nawet tzw. pajączek były o niebo lepszym rozwiązaniem. Trochę inaczej byłem widocznie uczony w tym kierunku! Widać, że autor tematu mało w życiu lutował - po lutach!



Pozdrawiam!

Link to comment
Share on other sites

Na miss piękności to nie idzie, mimo że brzydko wygląda to nie usprawiedliwi że ma nie chodzić, cały układ części jak i ścieżek jest zerżnięte z oryginalnego pilota tylko że nie chce działać, nie ma żadnego sygnału nawet oscyloskop nic nie wskazuje, zapewne to jest jakaś drobnostka której nie potrafię dostrzec i na pewno nie jest związane z wyglądem.

..... Kilka układów w swoim życiu już zrobiłem .....

To masz fabrykę układów :lol:



Jeżeli masz przebieg prostokątny to teraz usuń zworkę wykonaną z przewodu i wlutuj tranzystor Q1. Powinieneś mieć przebieg na oscyloskopie taki jak mierzyłeś ostatnio przy przełączniku w położeniach forward i reverse, natomiast brak przebiegu w położeniu Stop. Jeżeli będzie przełącznik tył-przód w położeniu np. forward to przebieg musi być przy każdym położeniu przełącznika kierunku czyli left-centre-right. To samo musi być jeżeli ustawisz reverse.

no i co dalej? napisz cały przebieg, co gdzie jak, od początku do końca, bo to jest bez sensu pisać po jednym punkcie i czekać dzień na kolejny punkt.
