Zawiasy modelarskie z puszki i spinaczy

[DJ Danielus]

Witam! Przedstawiam moje metody wytwarzania nieprzyzwoicie tanich, trwałych i dobrze działających zawiasów (do modeli piankowych) z puszki i spinaczy - ot po prostu recykling

Zawiasy tego typu stosuję we wszystkich wykonanych przeze mnie modelach z pozytywnym efektem.



Co będzie potrzebne?

• garść (miękkich) spinaczy biurowych

• puszka aluminiowa


Uwaga! Ze względu na ostre elementy, podczas wykonywania zawiasów należy zachować szczególną ostrożność!





Część I Puszka



Krok 1

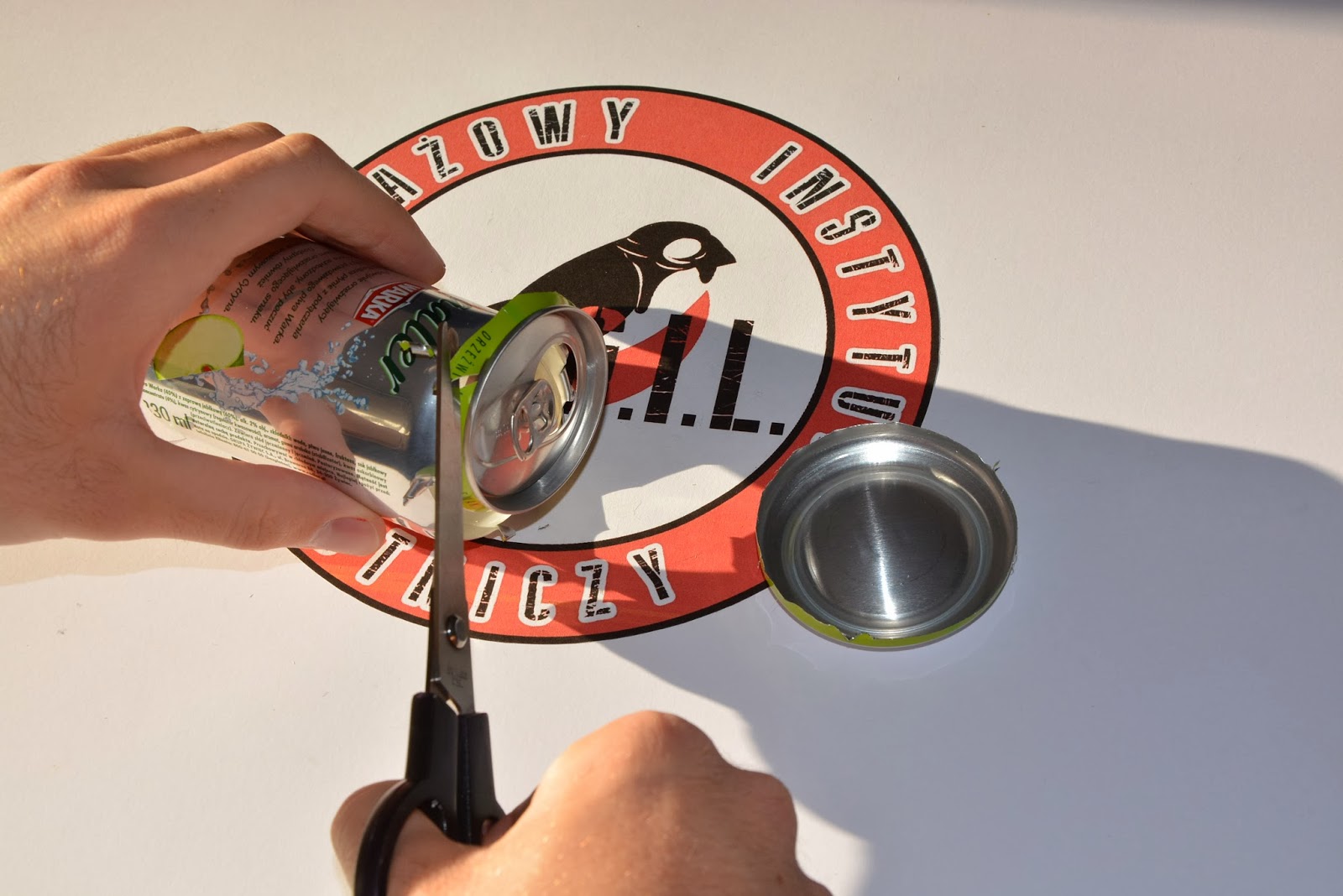

Dziurawimy puszkę przy denkach ostrym narzędziem, np. płaskim śrubokrętem.



Wycinamy nożyczkami płaski kawałek blachy. Dobrze jest usunąć wszelkie nierówności tak by otrzymać prostokątny skrawek aluminium. Ułatwi to dalszą obróbkę.



Krok 2

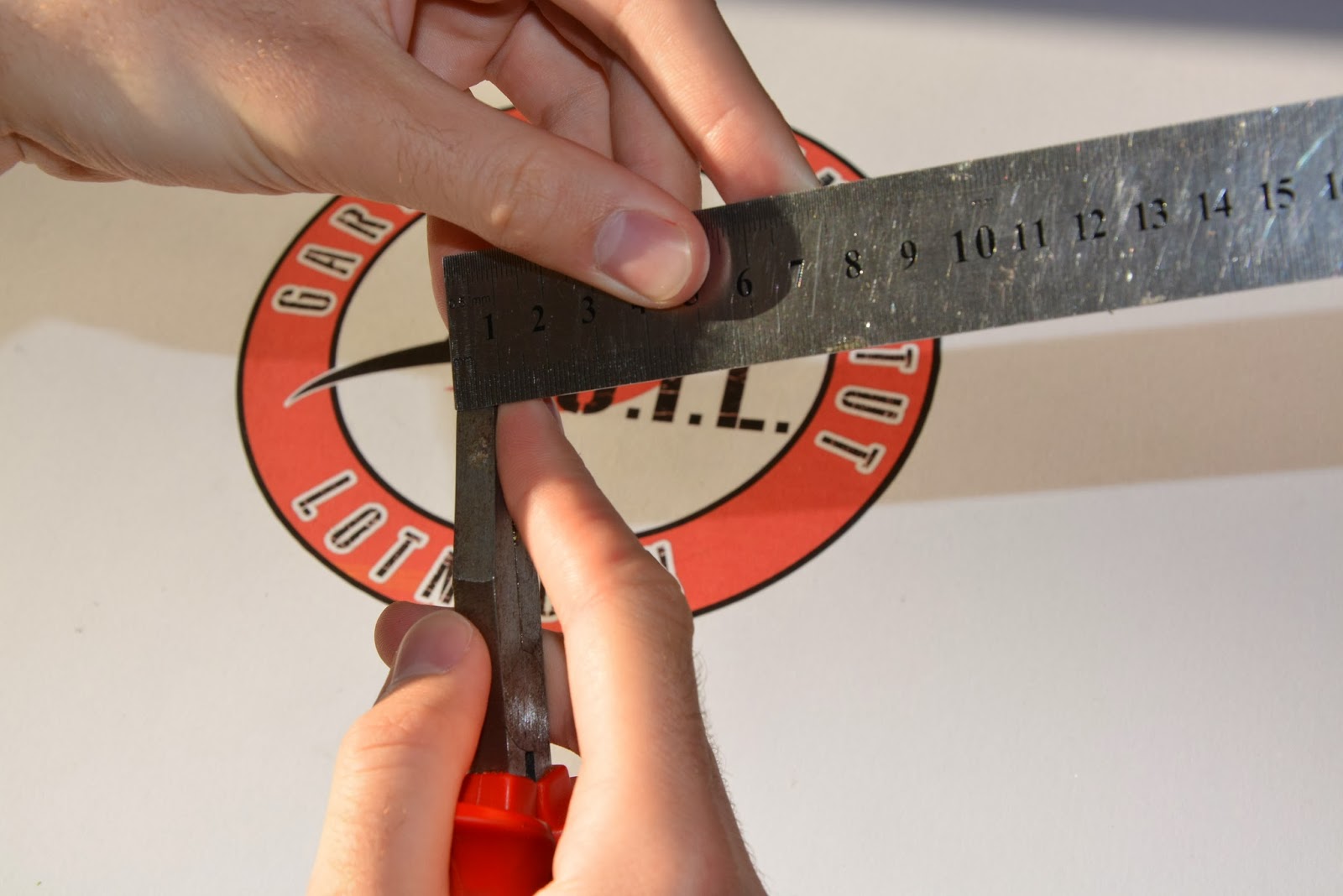

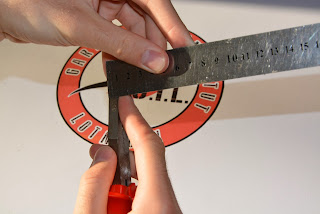

Wykonujemy pomiar szerokości dostępnych nam kombinerek.





Wymiary nanosimy na kawałek blachy i wycinamy metalowe paski wzdłuż szerokości.



Krok 3

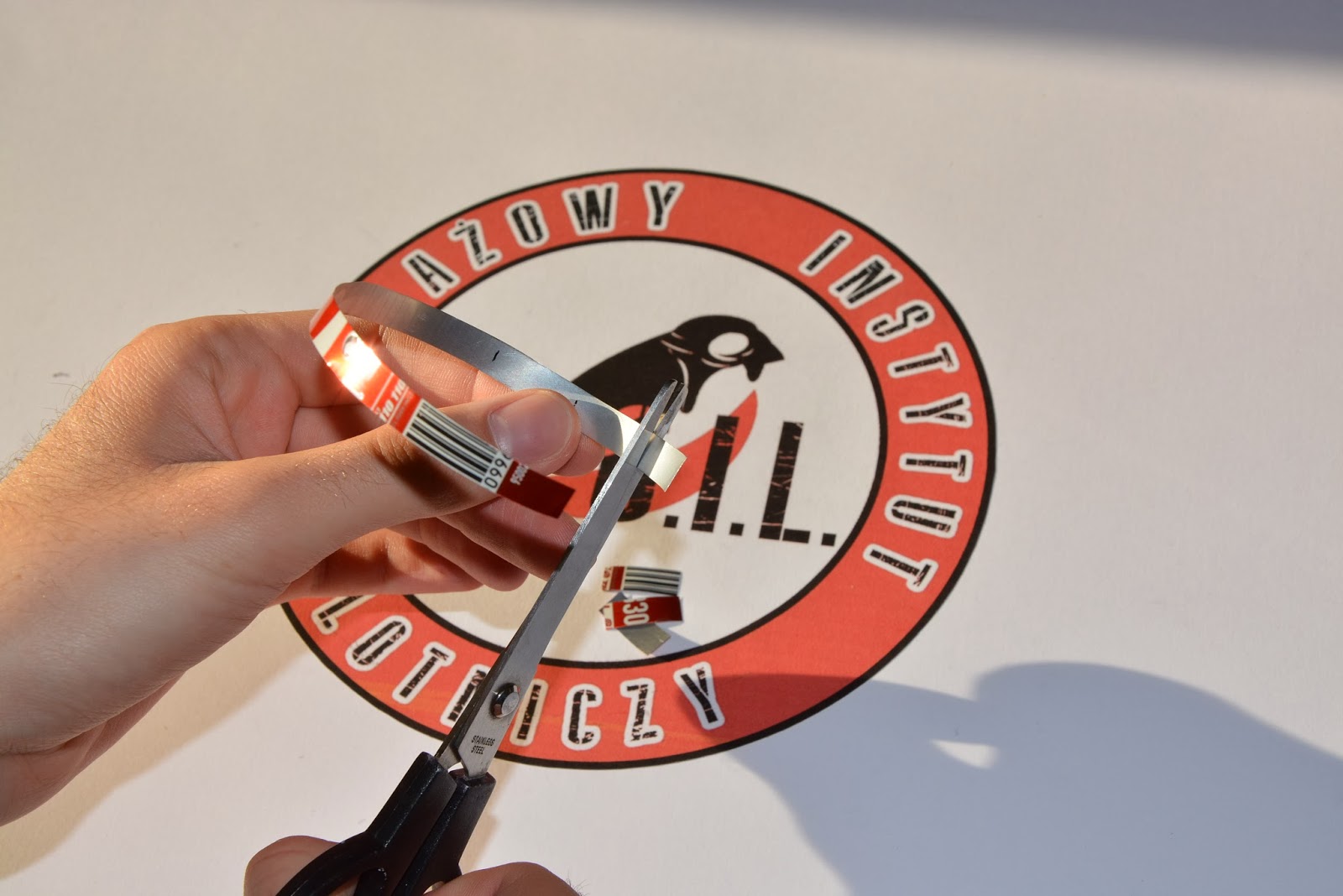

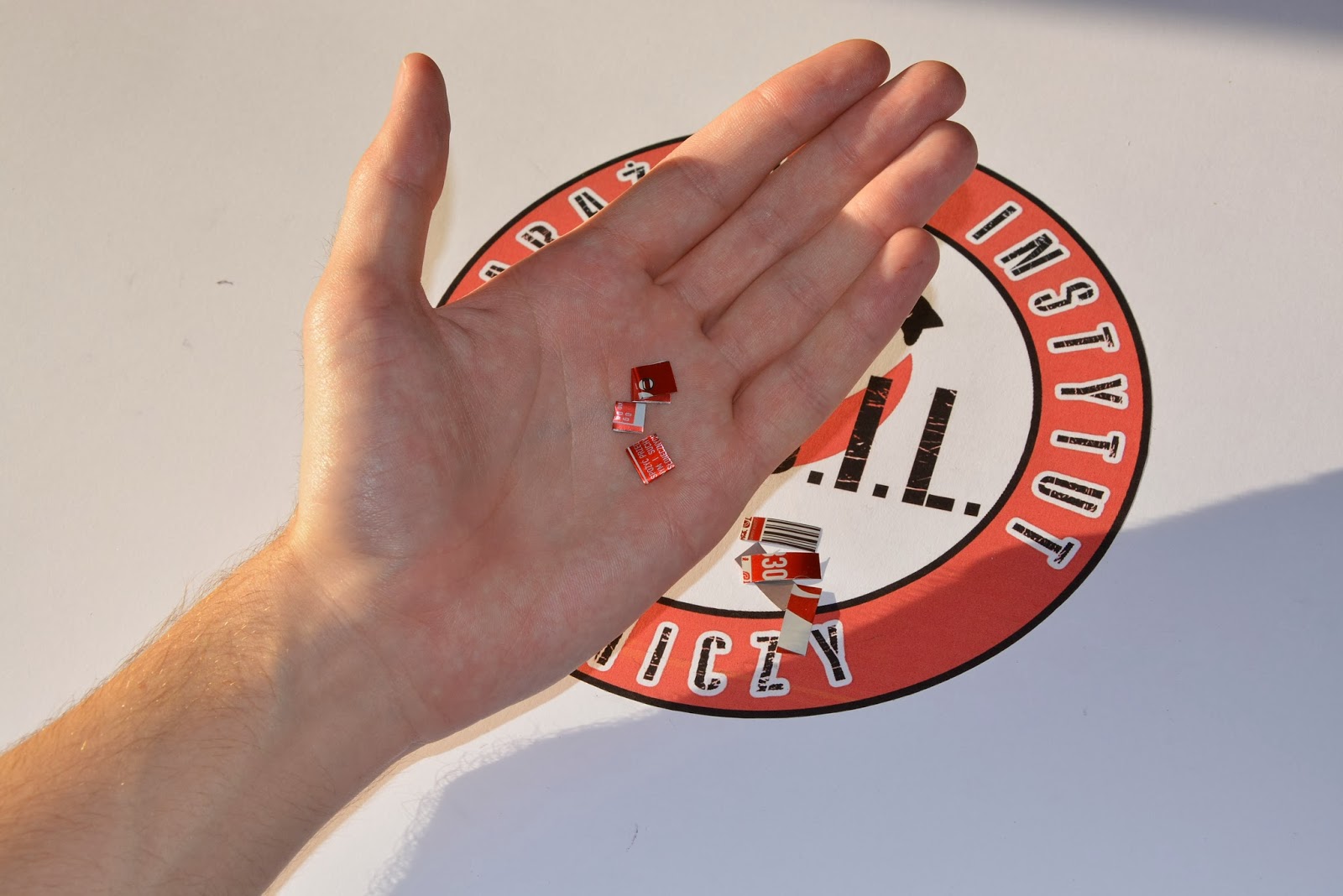

Z powstałych pasków wycinamy blaszki o długości 2,5 cm.





Następnie metalowe fragmenty zaginamy w połowie.





Część II Spinacze





Krok 1





Z dostępnych spinaczy biurowych wybieramy te, które łatwo dają się wyginać. Dość dobrze nadają się spinacze kolorowe, powlekane.



Krok 2

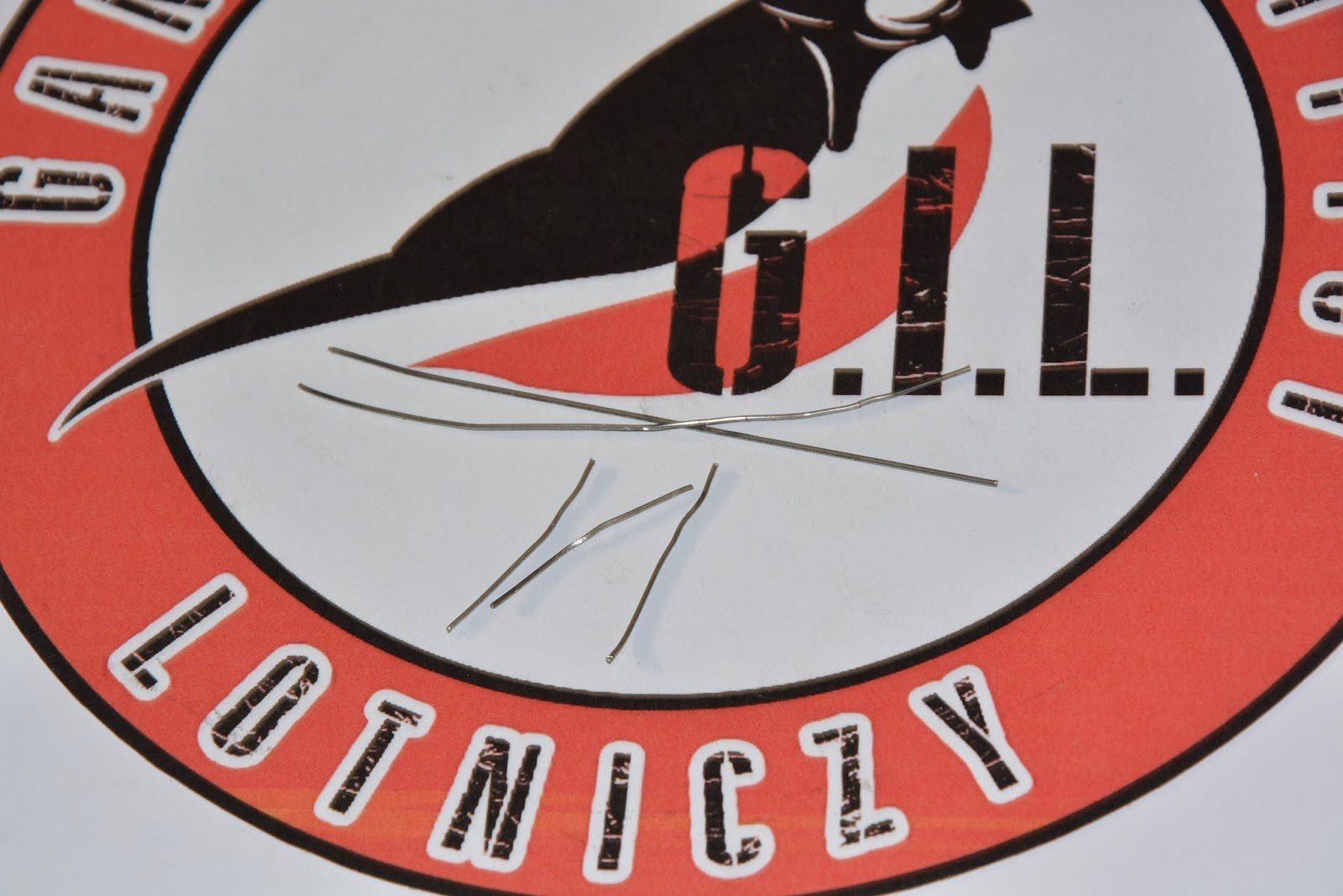

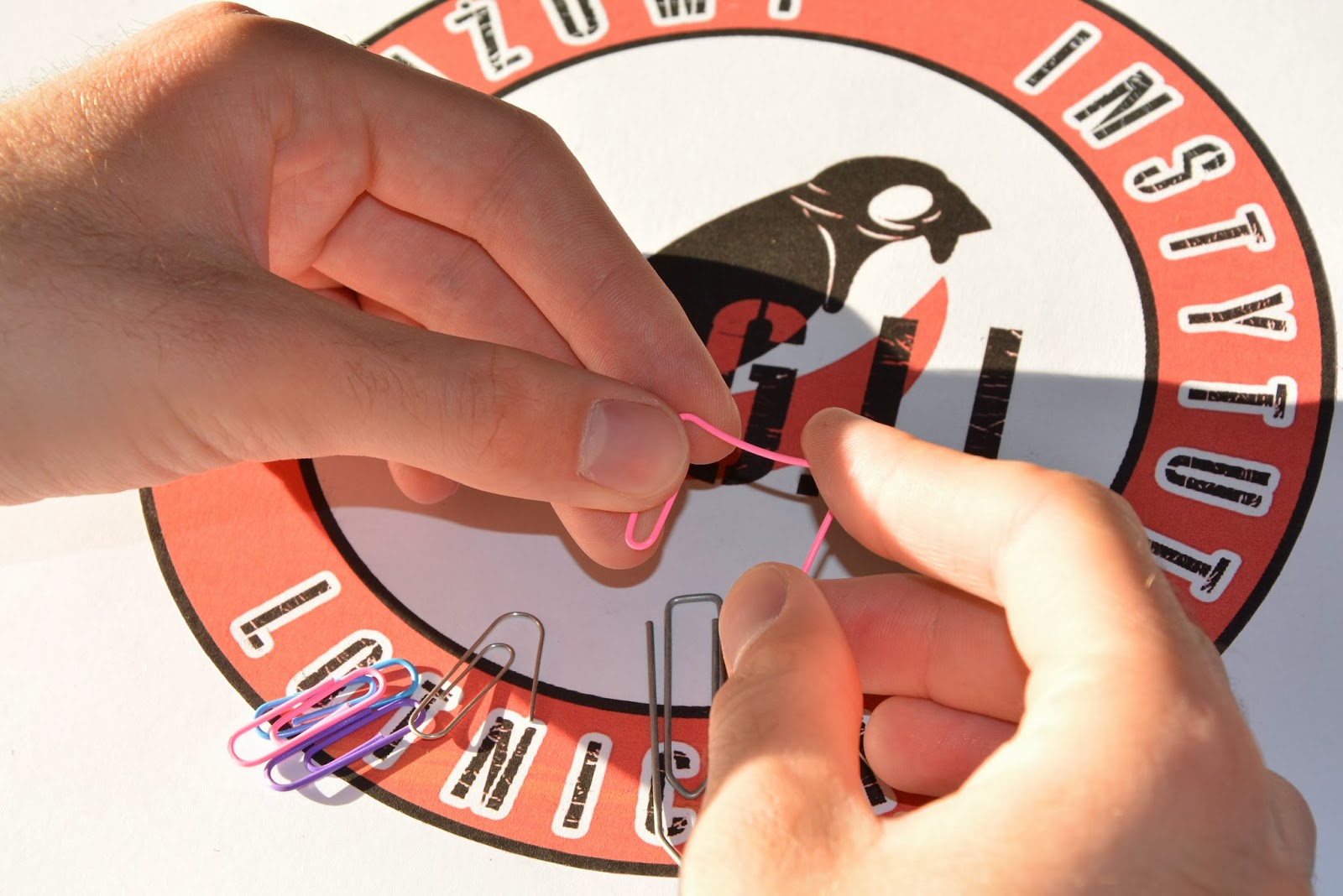

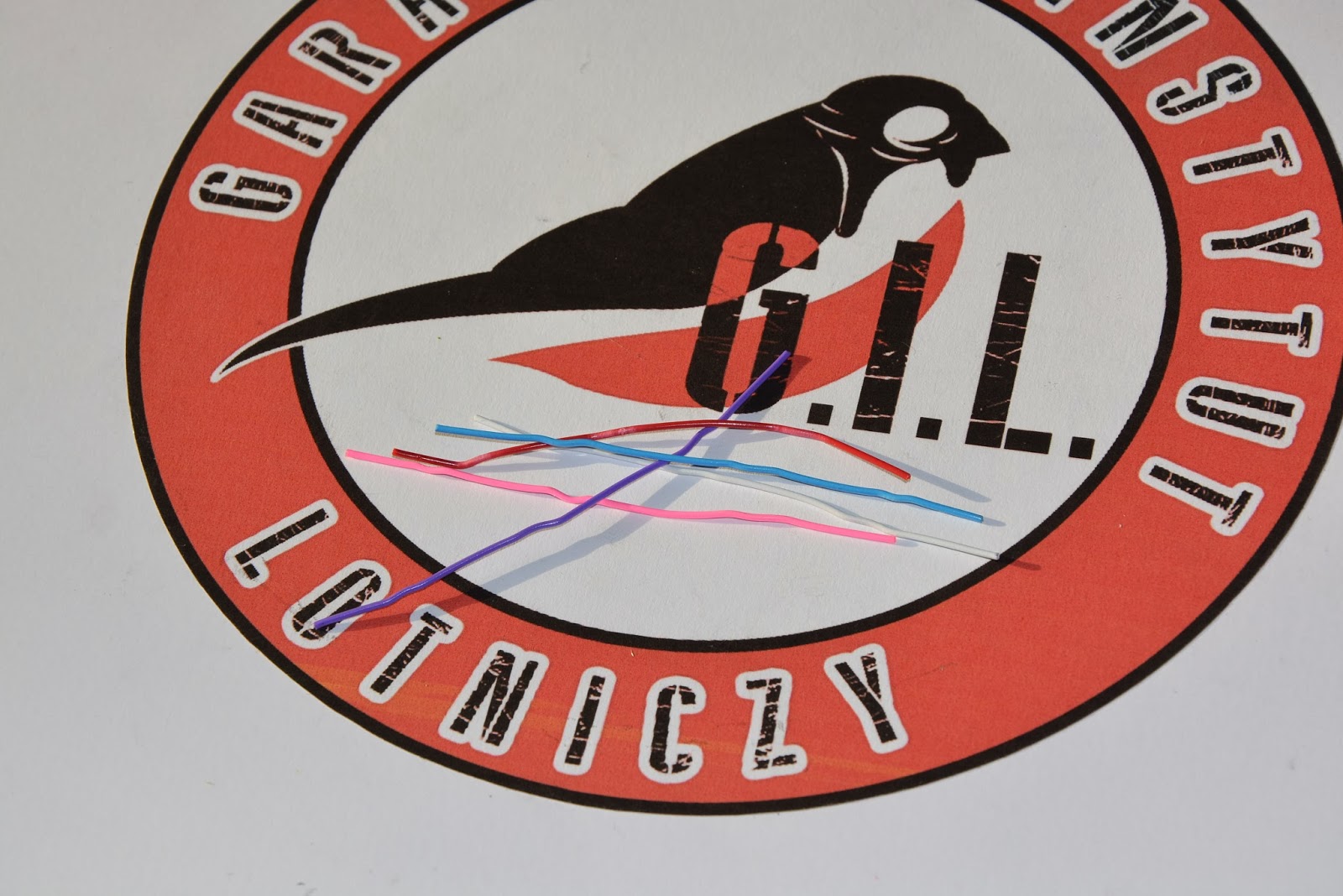

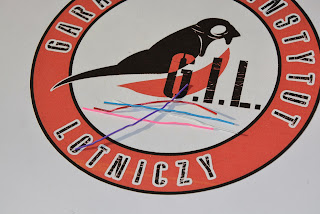

Prostujemy spinacze na ile to możliwe.



Krok 3 (dla spinaczy powlekanych)

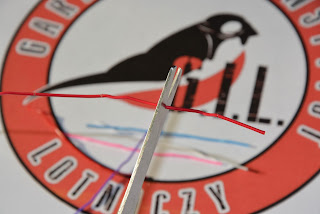

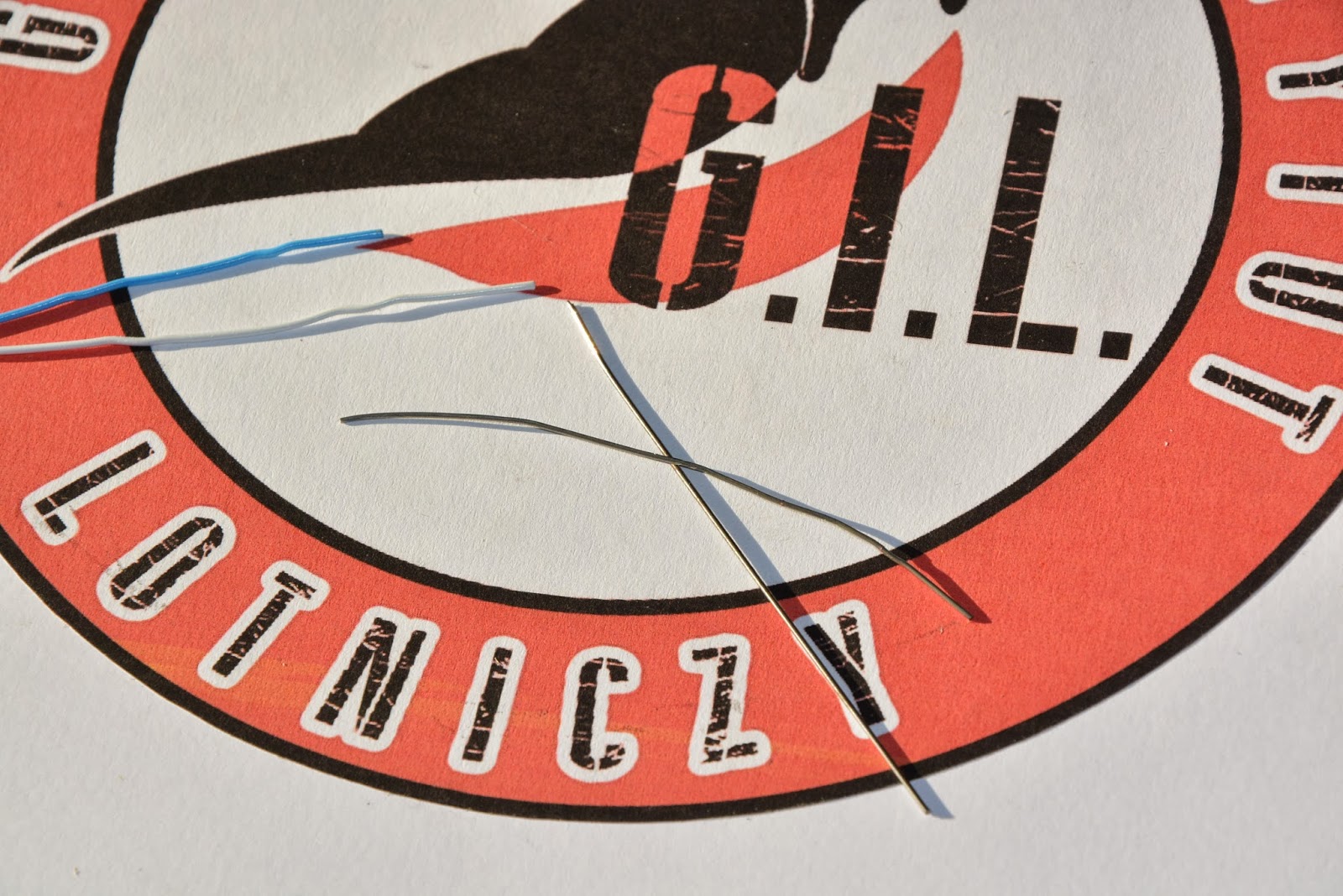

Nacinamy zewnętrzną powłokę, a następnie ją usuwamy.







Krok 4





Z wyprostowanych spinaczy wycinamy pręty o długości ok. 3 cm.



Krok 5

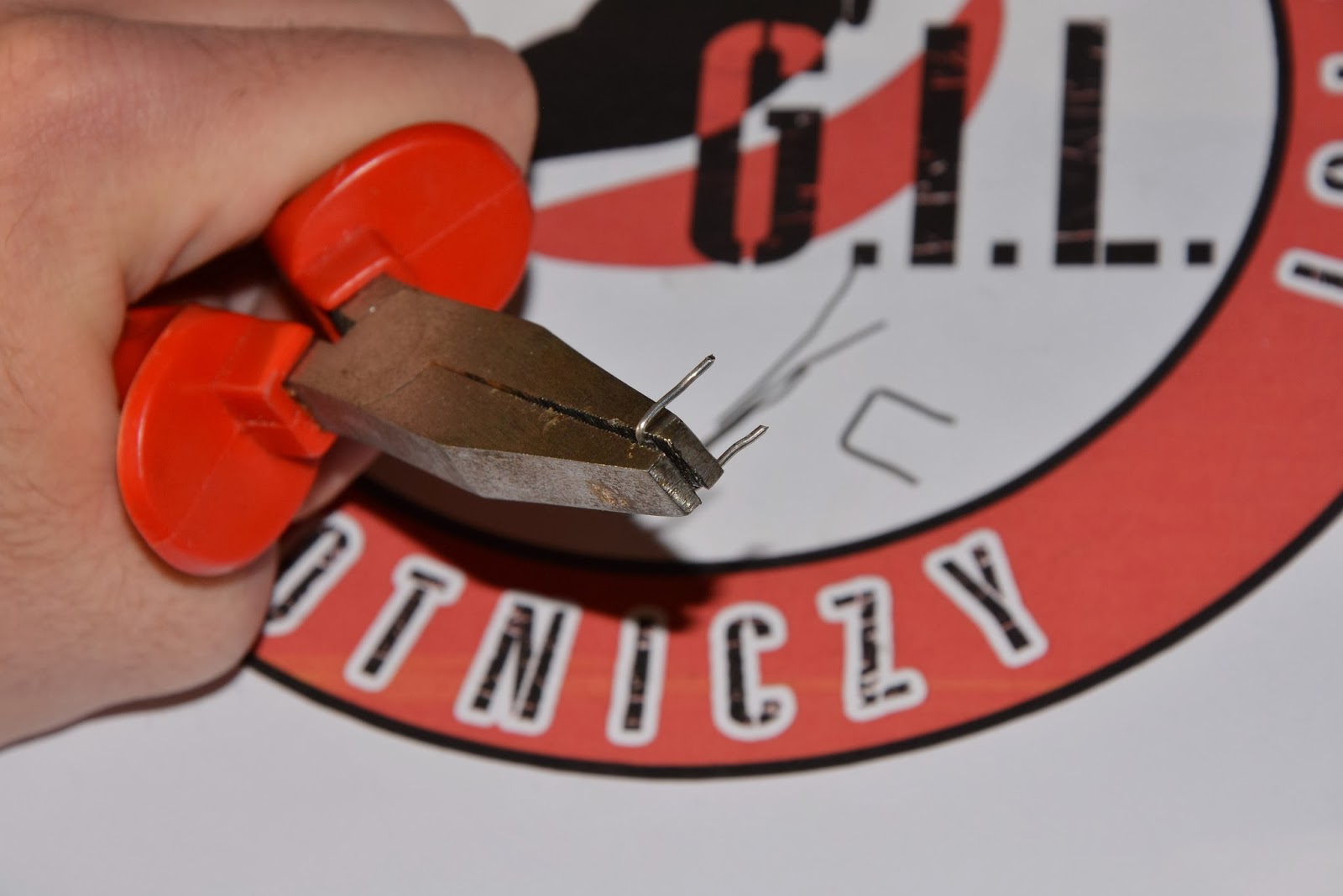

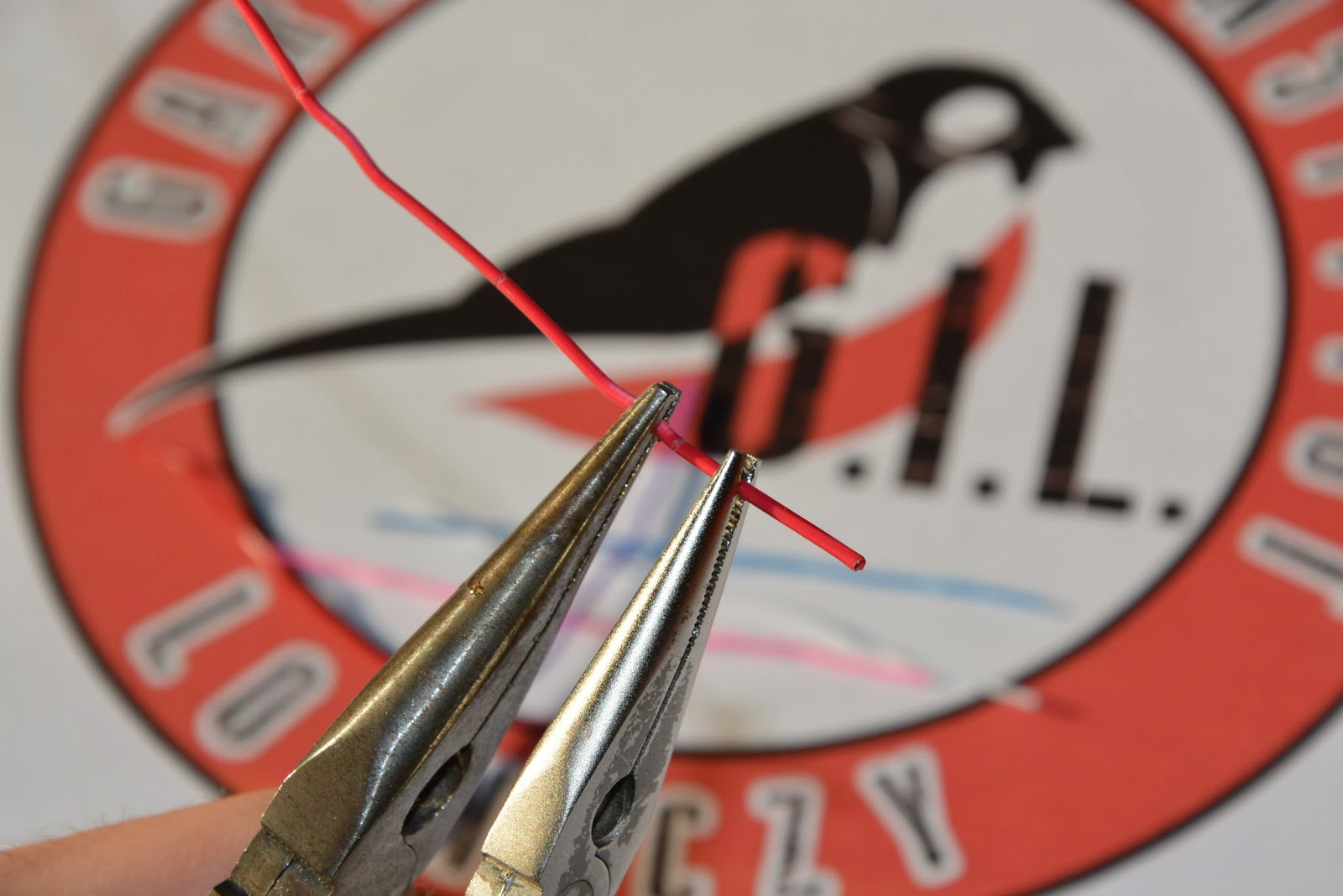

Wycięte pręty odpowiednio wyginamy na naszych kombinerkach.





Część III Łączymy elementy



Krok 1

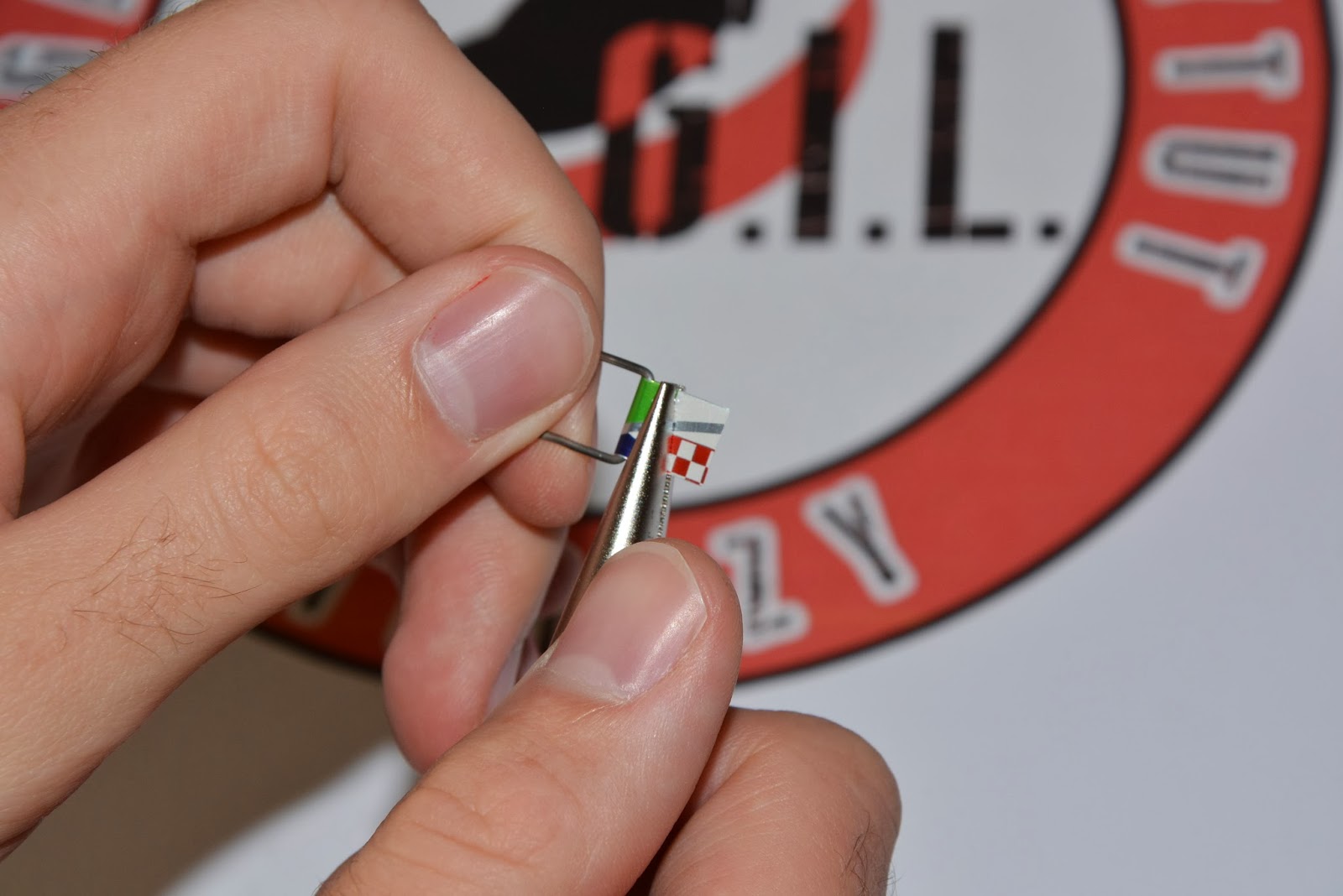

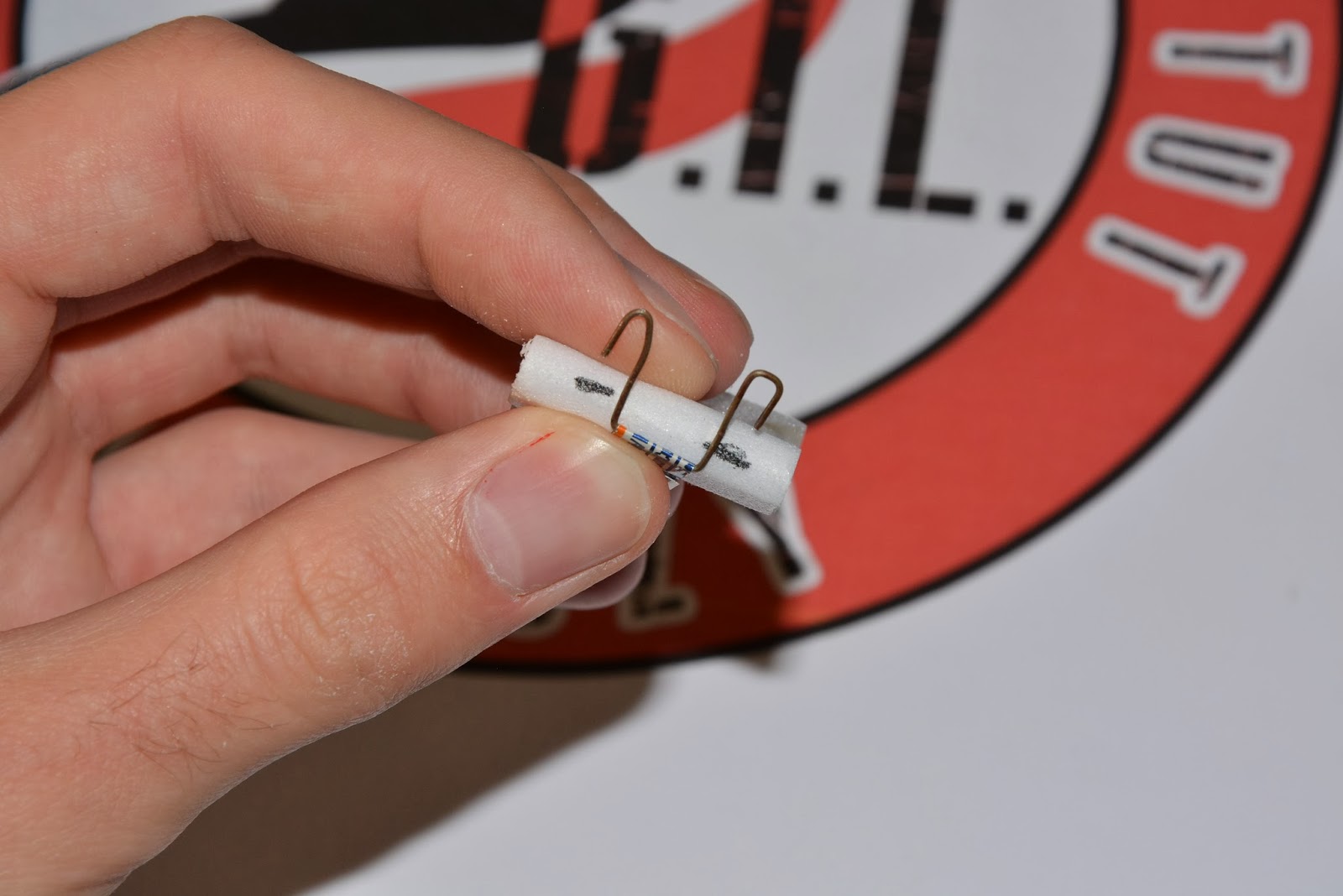

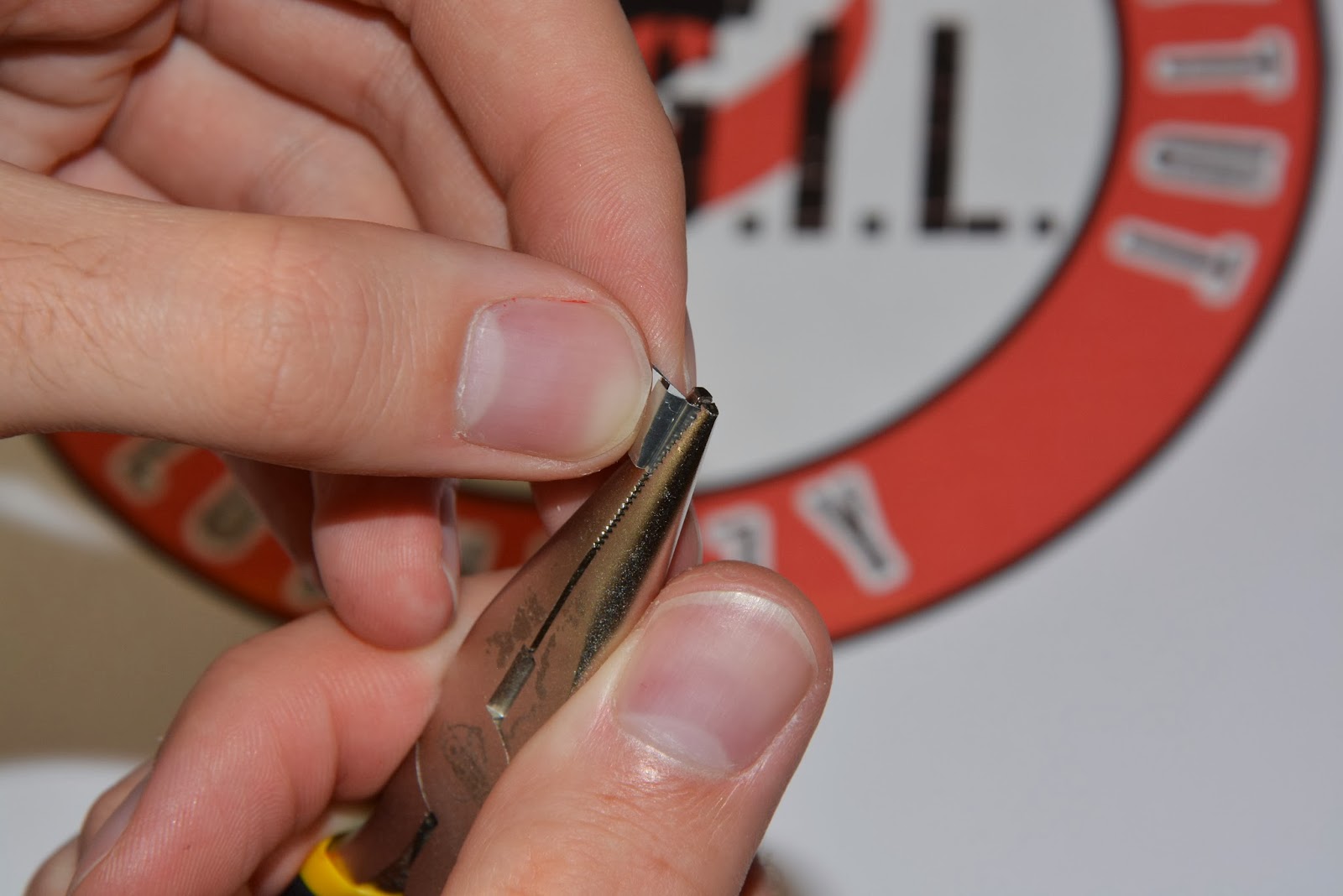

Łączymy powstałe elementy. Blaszkę przy zgięciu należy lekko zmiażdżyć, tak, by wygięty pręt nie mógł wypaść.



Krok 2





Wyginamy końce blaszki.



Krok 3

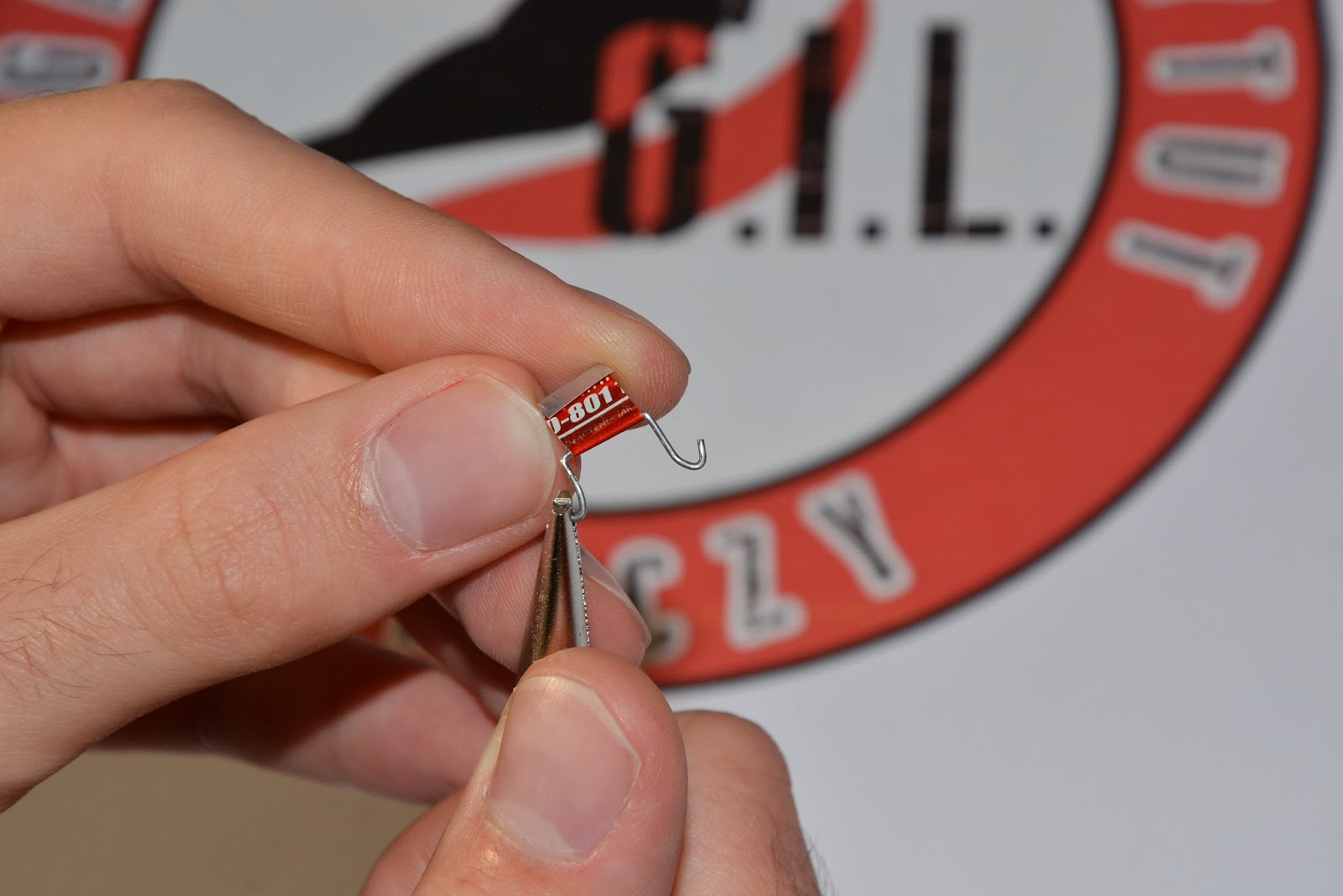

Wyginamy odpowiednio końcówki prętów.



Wygięcia to tzw. "haczyki", które trzymają zawiasy w piance.



* * *

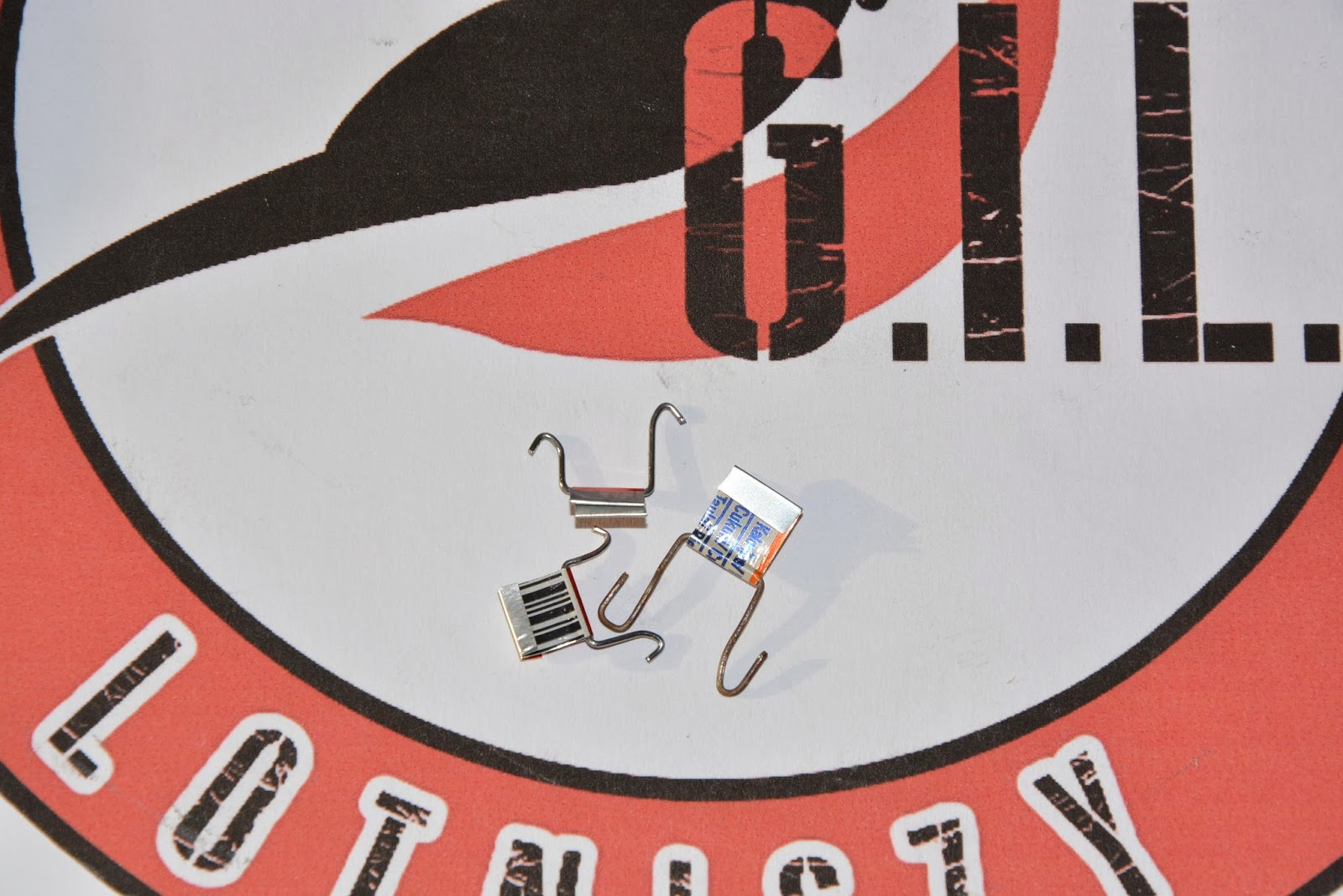

Zawias gotowy

Uwaga! Przed użyciem elementy należy dokładnie sprawdzić. Zawiasy powinny się swobodnie obracać pod kątem minimum 60st w każdą stronę.

Jeżeli występuje wyczuwalny opór należy lekko rozszerzyć zgiętą w połowie blaszkę.



* * *

Montaż zawiasów



Krok 1

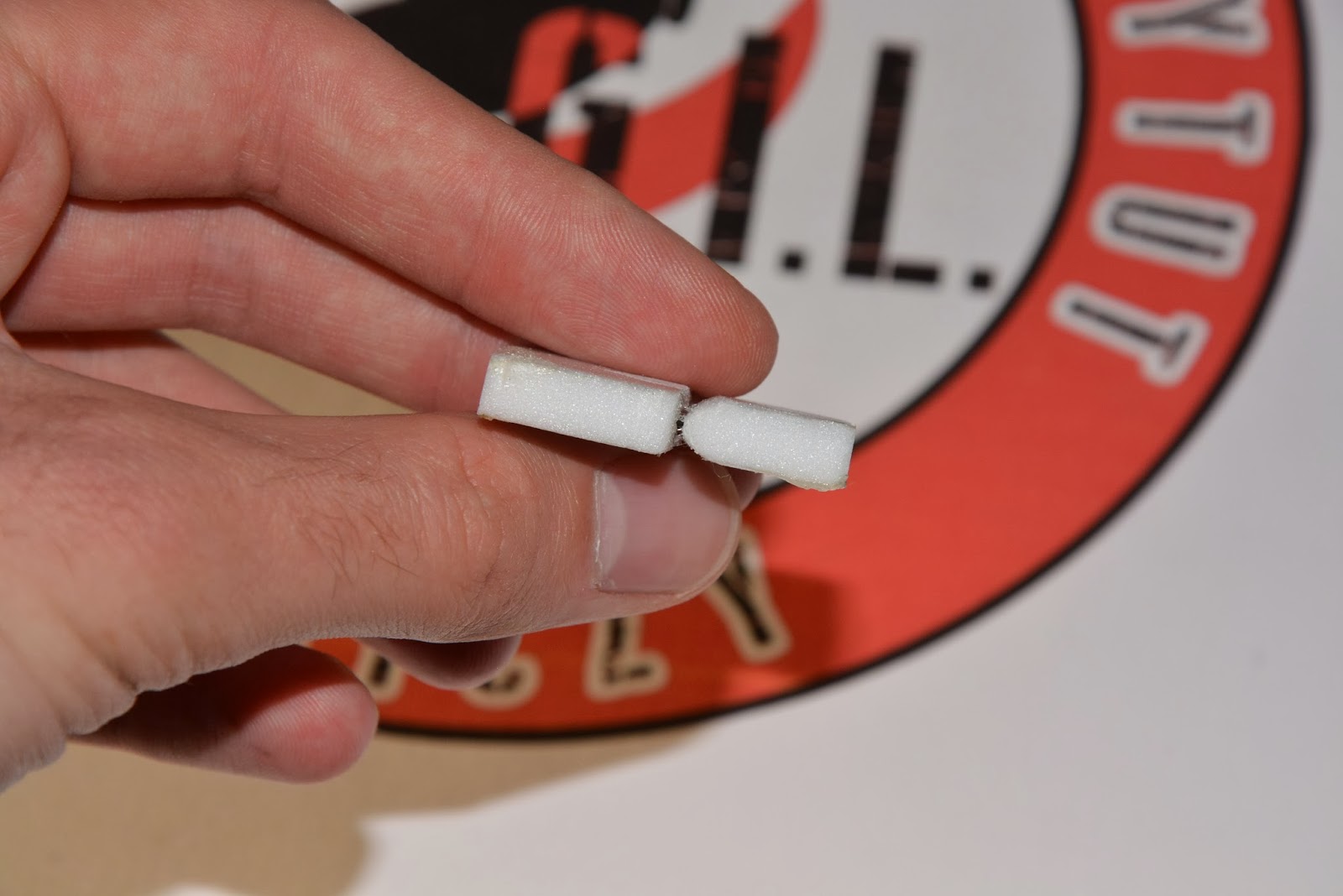

Przed montażem zawiasów musimy odpowiednio wyprofilować kawałki pianki. W tym celu jeden element wykańczamy na płasko | natomiast drugi szlifujemy w kształt litery C.

W modelach samolotów powierzchnie sterowe (elementy ruchome) powinny być zakończone w kształcie litery C.



Krok 2

Na obydwu elementach piankowych wyznaczamy miejsce na zawiasy. Odległość pomiędzy zawiasami powinna wynosić około 5 cm, natomiast odległość od krańców pianki nie powinna być większa niż 2 cm.







Do płaskiej powierzchni montujemy zawiasy zakończone wygiętymi prętami, natomiast do zaokrąglonej - zakończone blaszką.



Krok 3

Nacinamy otwory w piance o głębokości odpowiadającej wymiarom zawiasów.



Krok 4

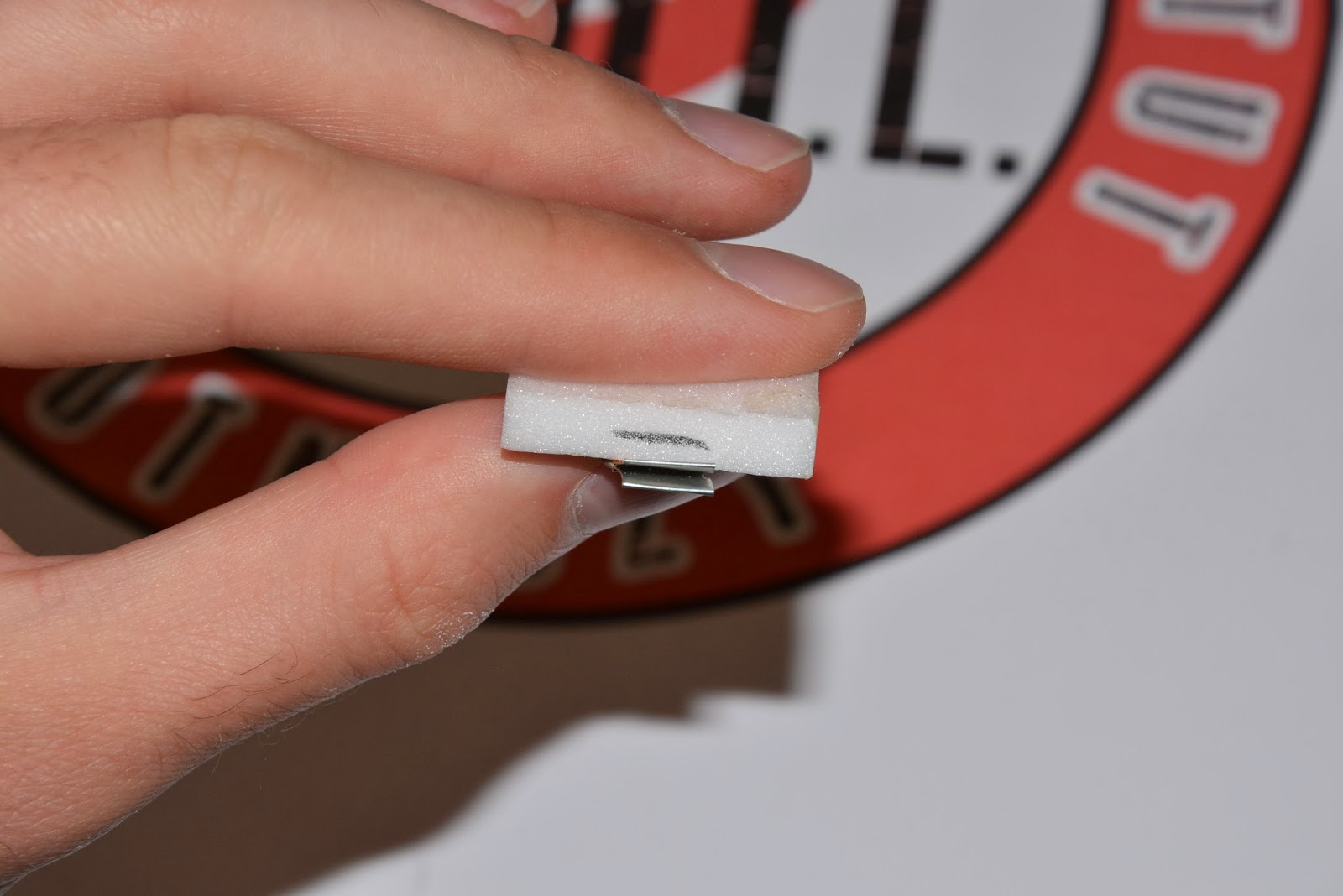

Zaczynamy od montażu do płaskiej powierzchni (zawiasy zakończone wygiętym prętem), następnie przechodzimy do powierzchni zaokrąglonej (zawiasy zakończone wygiętymi listkami blaszki).



* * *

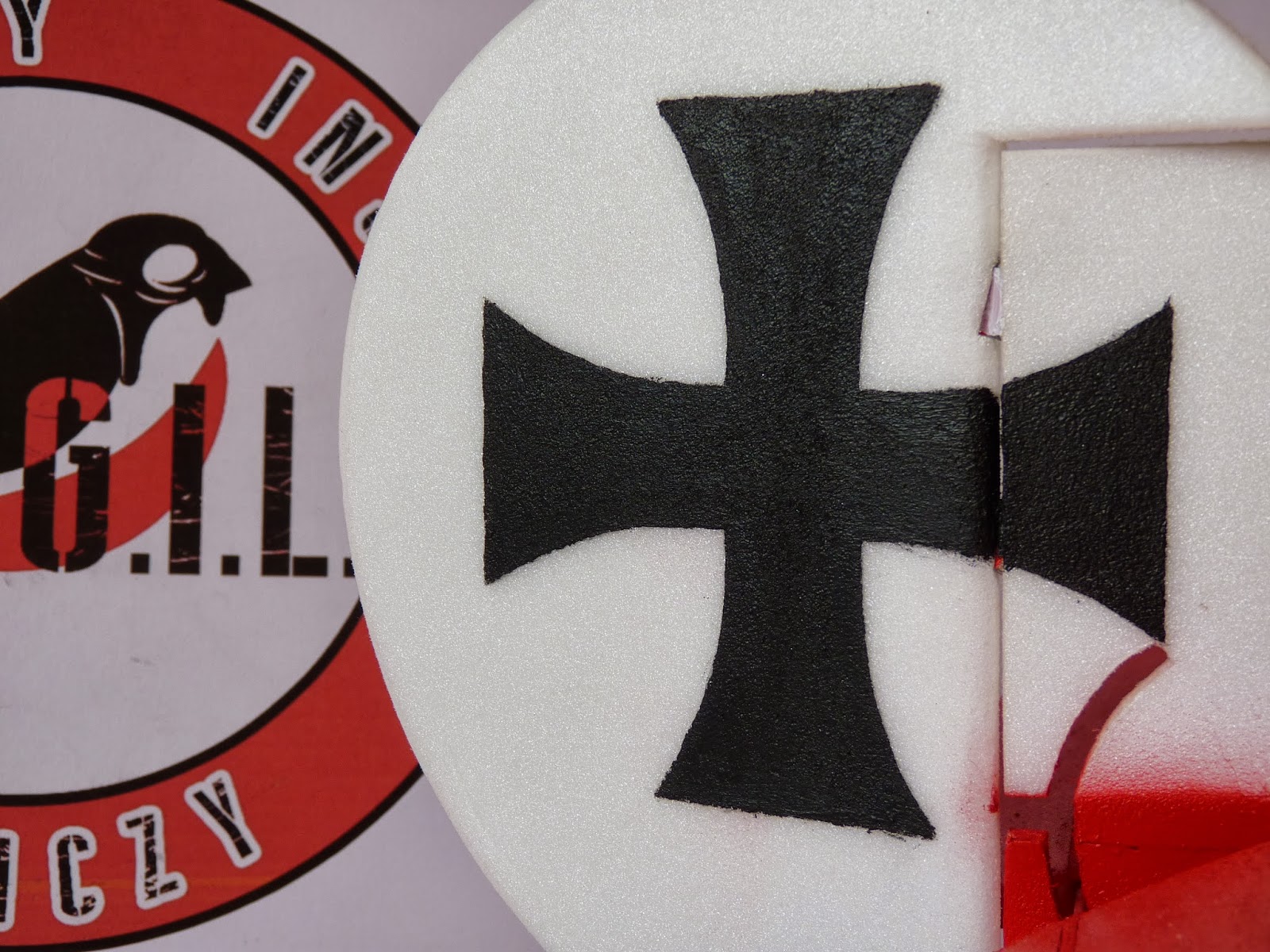

Gotowy ster kierunku w którym użyte zostały zawiasy z puszki i spinaczy.



A tu krok po kroku co i jak w wersji wideo:





Jak znajdę trochę czasu to dodam jeszcze adnotacje do filmiku, ale to już w okolicy świąt.

[young]

Perfect ..



no i te logo super pomysł i wysoka jakość wykonania opisu...



Perfect...

[Matijus]

Witam. Odkopie kotleta Ktoś stosował takie rozwiązanie ? Wytrzymałe jest to i dość pewne? Chciał bym wykorzystać to w Becie ok 700-800 gramów.

Ps. Wykorzystał bym drut modelarski 1 mm dla lepszej sztywności.

[Uszek]

Na początku lat osiemdziesiątych ubiegłego stulecia miałem takie w uwięziówce -  Akrobatku na sterze wysokości i klapach. Wklejane na AK 20 w balsę i super działały. W piance nie sprawdzałem.

[Matijus]

Ok dzięki za odpowiedz spróbuję jak to wyjdzie
