Park Flyer Yard Ace


Rekomendowane odpowiedzi

Ostatnio oglądając strony internetowe natrafiłem na plany modeliku Yard Ace.



Spodobał mi się ten modelik i postanowiłem go wykonać/oryginalne plany u autora to 6$/.

Sciągnąłem ten planik i wykonałem rysunki w powiększeniu 4.6 raza co dało rozpiętość 86cm czyli 34". oto stronka

http://www.indoorflyingmodel.com/YardAceAirplane.html

Do wykonania modelu potrzeba tochę listewek balsowych 2,3 i 4 m/m i sklejki 1m/m.

I tak:

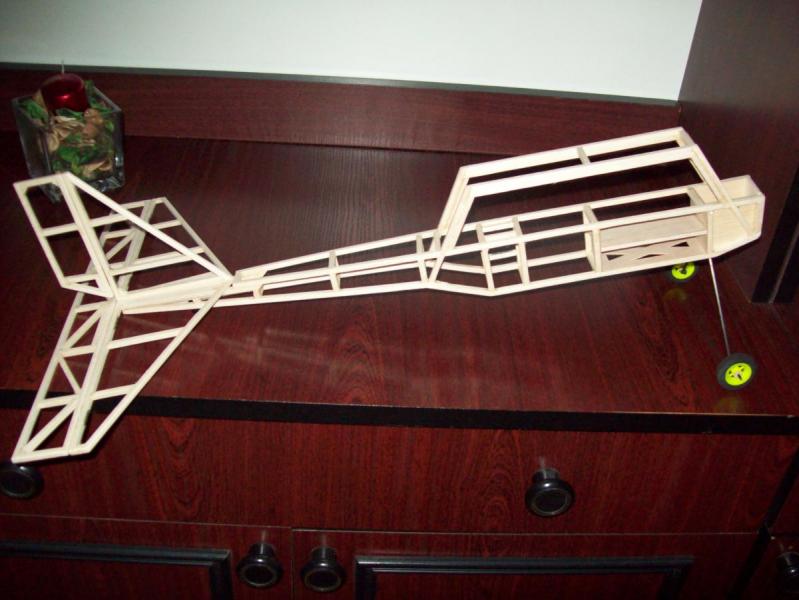

z listewek balsowych 4x4 wykonałem 2-wie połówki kadłuba które aby były identyczne zeszlifowałem razem.Kadłub posiada 3 wręgi; pierwsza to przód do zamocowania silnika która tworzy kanapką ze sklejki 1-ki i balsy 3m/m, druga i trzecia jest także ze sklejki 1-ki.To wszystko zostało sklejone razem/UHU HARD/.Podwozie wykonane jest z prętów węglowych 1.5 m/m które jest zamocowane w kadłubie na drugiej wrędze poprzez nawiercone otwory w kawałku sklejki 3m/m i przyklejone żewicą epoxy 5-cio minutową.Między drugą a trzecią wręgą wkleiłem "podłogę" na odbiornik i pakiet a w części dziobowej półkę z balsy 3m/m na regiel.

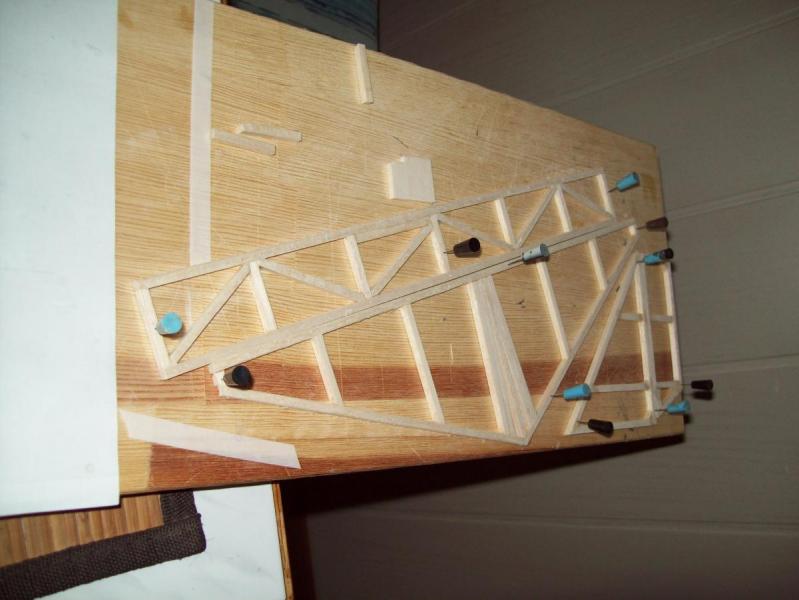

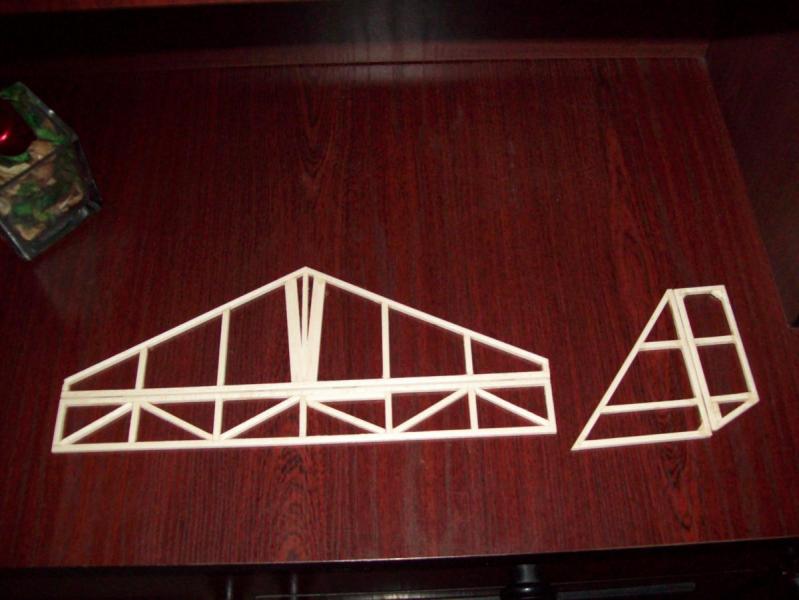

Statecznik poziomy i pionowy wykonany z listewek balsowych 4x4.Zawiasy wykonane są z środka dyskietki

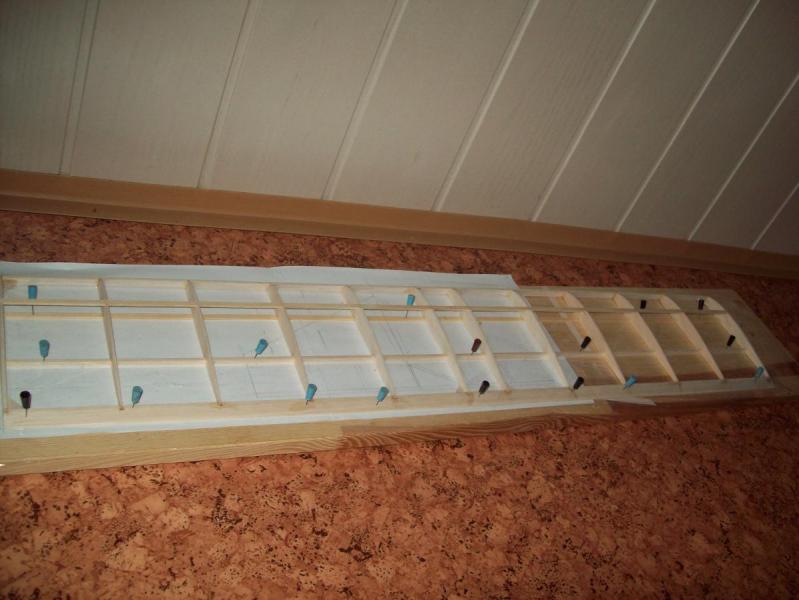

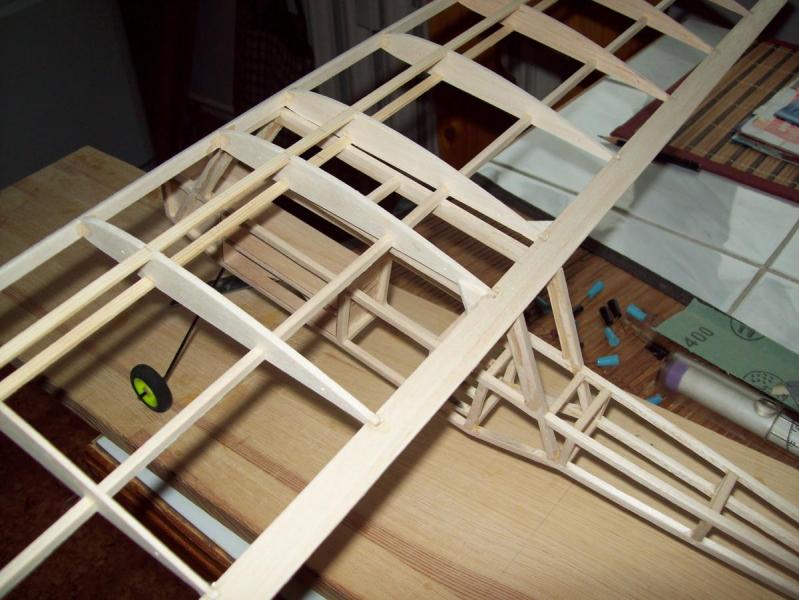

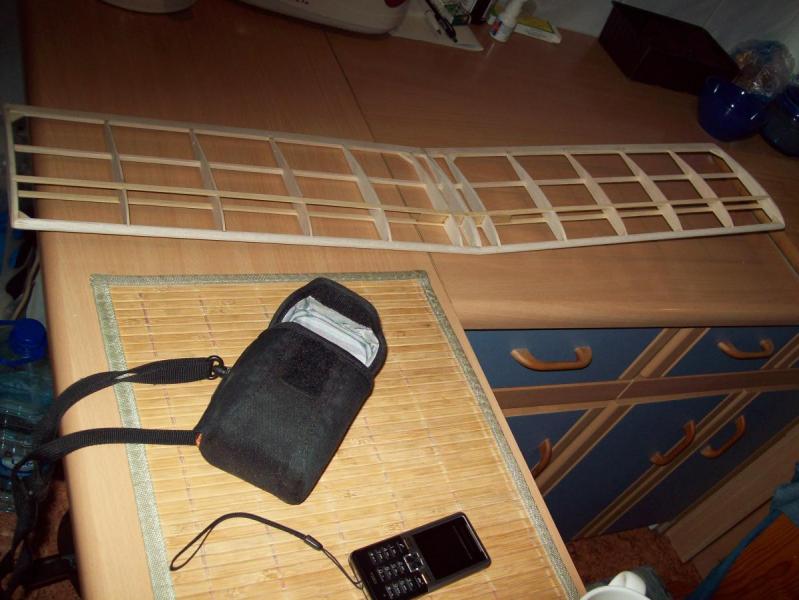

W skrzydle jako dzwigar główny zastosowałem listewki sosnowe 2x5 i pomocniczy balsowy 4x4,natarcie to listwa balsowa 8x6.Zeberka wykonane są z balsy 3m/m w centropłacie w i lości 3szt i reszta z balsy 2m/m.Do żeberka końcowego dokleiłem jeszcze jedno 4m/m dla wzmocnienia.


Ze sklejki 1.5 m/m wykonałem bagnet który został wklejony między dzwigar główny na żywicę.Centropłat okleiłem balsą 1.5m/m aby guma nie uszkodziła pokrycia.


Po zeszlifowaniu elementów zabrałem się za oklejanie skrzydła i stateczników


No i przyszła kolej na zamontowanie wyposażenia

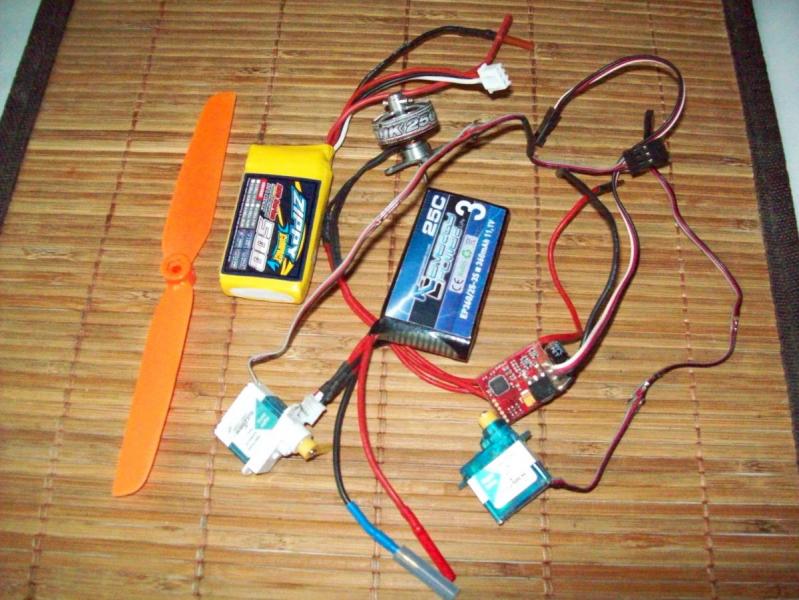

Silnik to Park 250,regiel 10 A, pakiet 2S 500mAh, lub 3s 360 mAh i dwa serwa 5gram, śmigło 6x3 lub 7x3.Popychacze to węgle śr,1m/m.

SC wychodzi 50m/m od natarcia.

Tyle ogólnej informacji z budowy modelu.Kiedy będzie latał nie wiem, gdyż oczekuję nowej aparatury.

Reszta zdjęć:




Po zważeniu gotowy model do lotu będzie miał 185gram./ z planów: RFT WEIGHT 9.5 OZ/.

Być może się komuś spodoba bo mnie bardzo!!!!
