Witam,

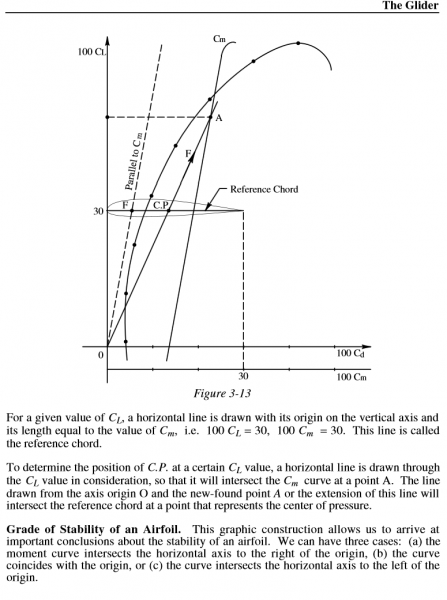

Korzystam z bardzo ciekawej ksiażki, niestety po angielsku "The Glider" autorstwa p. Steli Frati, obejmującej zakres mechaniki lotu, szybowca. Jest tam opisana metoda graficznego wykreślania środka parcia na wykresie biegunowej i momentu. Jeżeli ktoś byłby tak miły i zerknął okiem, oczywiście jesli zna angielski i pomógłby mi rozszyfrować jak stworzyć taki wykres. Głównie chodzi mi o sam początek tj. Wiem, że cięciwa odniesienia jest zależna od wartości współczynnika momentu Cm. Nie wiem natomiast jak to zastosowac w praktyce tzn. Nie rozumiem na jakiej zasadzie jest to ukazane w książce ( 100CL=30; 100CM=30 ) i jak z tego przykładu uzyskać żądaną cięciwe profilu którego chcemy rozpatrzyć. Dołączam screena strony tej ksiażki, jeżeli ktoś ma jakiś pomysł to zapraszam do podzielenia się swoją opinią :)






  • Lubię to 1
Opublikowano

100 CM to założenie, które ma ujednolicić a właściwie sprowadzić metodę wykreślona do układu prostokątnego. Jeżeli rozważasz lot ustalony dla współczynnika cl = .25 to skalujesz cięciwe profilu do 100 CM =25. Ta metoda służy do szybkiego sprawdzenia gdzie znajdzie się środek parcia w stosunku do nominalnego jeżeli zmienisz kat lotu i współczynnik siły nośnej. Wyniki należy traktować jako procent dlugosci danej cięciwy.
