DLG APOGEE-Sport / relacja z budowy/


mayster8405

Rekomendowane odpowiedzi

Po wykonaniu DLG BUG, z którego jestem niezmiernie zadowolony, postanowiłem wykonać następnego o nazwie Apogee-sport.Dzięki uprzejmości naszego kolegi Miro-er1, otrzymałem plany i przystąpiłem do realizacji planu.Zaznaczę tylko że modelik ma rozpiętość 102cm, niewiele większy od BUG-a.Postanowiliśmy z Mirkiem że pod tym tematem będziemy zamieszczać kolejność budowy.W trakcie budowy wprowadziłem niewielkie zmiany które będę opisywał.

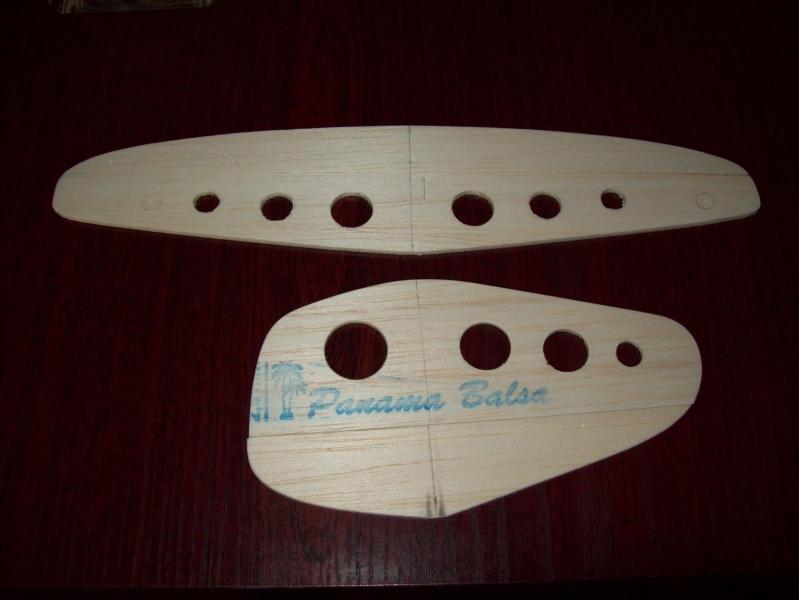

Jak z Bugiem, tak i teraz zacząłem od tego jakim materiałem dysponuję a mianowicie od stateczników pionu i poziomu.Przy pomocy wzorników elementy te wyciąłem z balsy 2.5, które dostały otwory ulżeniowe i będą profilowane.

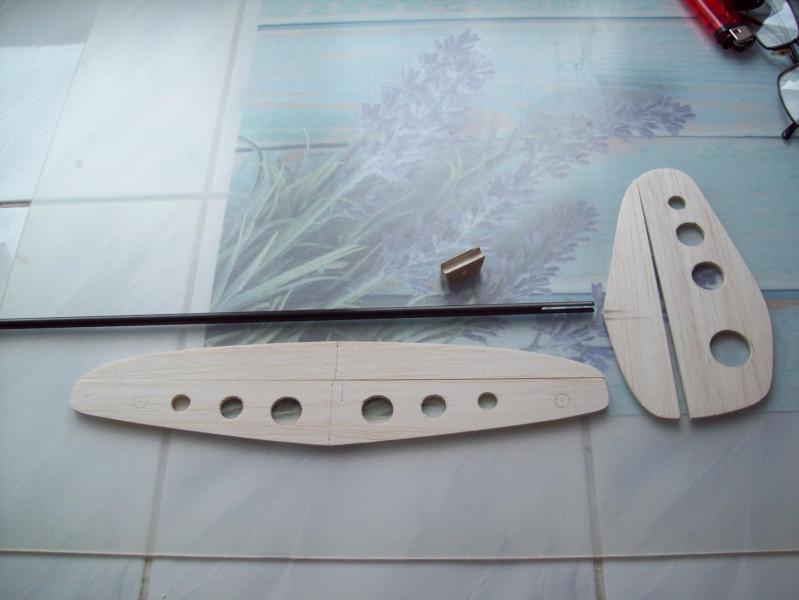

Wzdłóż stateczników wzmocnię paskiem węglowego rowingu. zawiaski prawdopodobnie sprężynowe.Jako belkę kadłubową zastosowałem rurkę węglową o śred.5.5m/m w której na końcu wypiłowałem rowek na wklejenie steru kierunku.Podstawę statecznika poziomego wykonałem z balsy średnio twardej która po wklejeniu na żywicę będzie wzmocniona dwoma pionowymi kołeczkami węglowymi 1m/m., aby zapobiec pęknięciu wzdłużnemu w razie "kraksy"

tak to wygląda

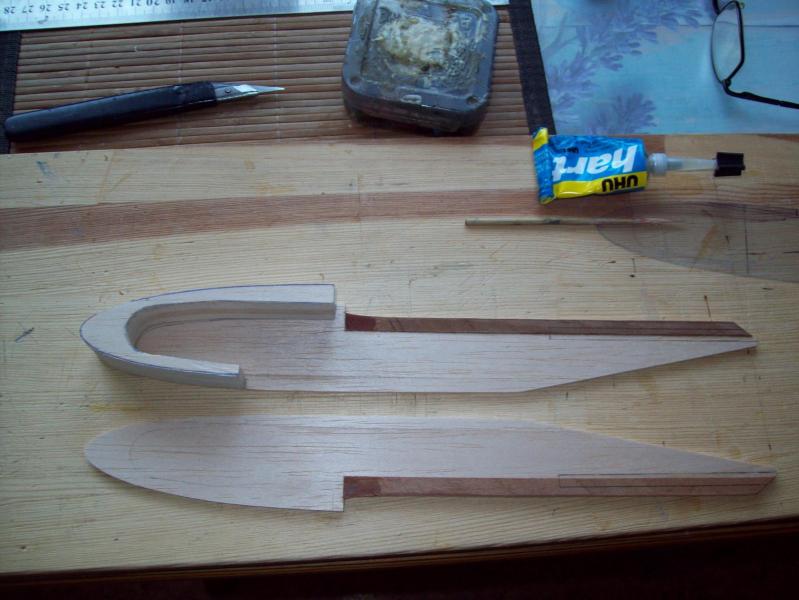

Następnym etapem mojej roboty było wykonanie kadłuba włwściwego.Przy pomocy wzorników wyciąłem boki kadłuba z balsy średnio twardej o grubości 3m/m, a także dół, z tym że wzornik został poszerzony do 22m/m.Poprawkę musiałem wykonać z racji szerokości odbiornika i pakietu.Element dziobu skleiłem z trzech warstw balsy 2x8 m/m i i jednej twardej 6m/m



zamiast sklejki 0.8 w okolicy styku płata z kadłubem wkleiłem paski fornieru machoniowego 0.8m/m

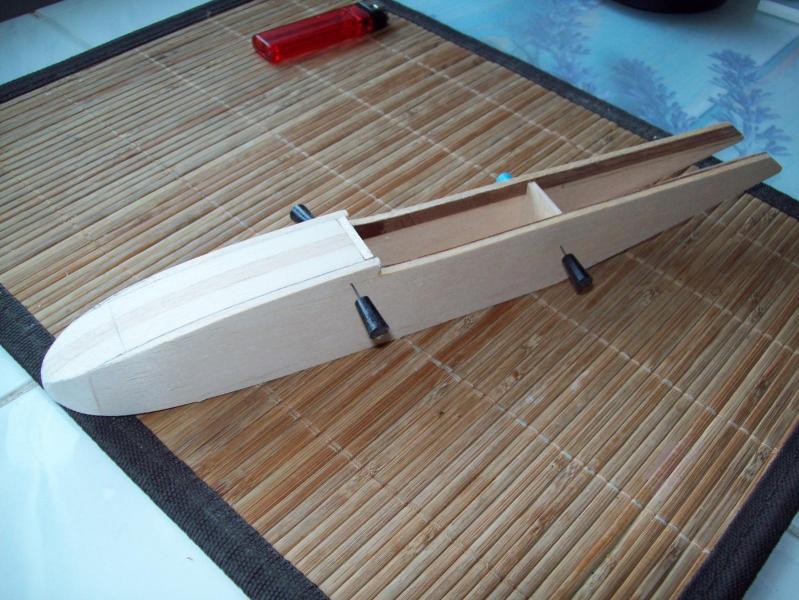

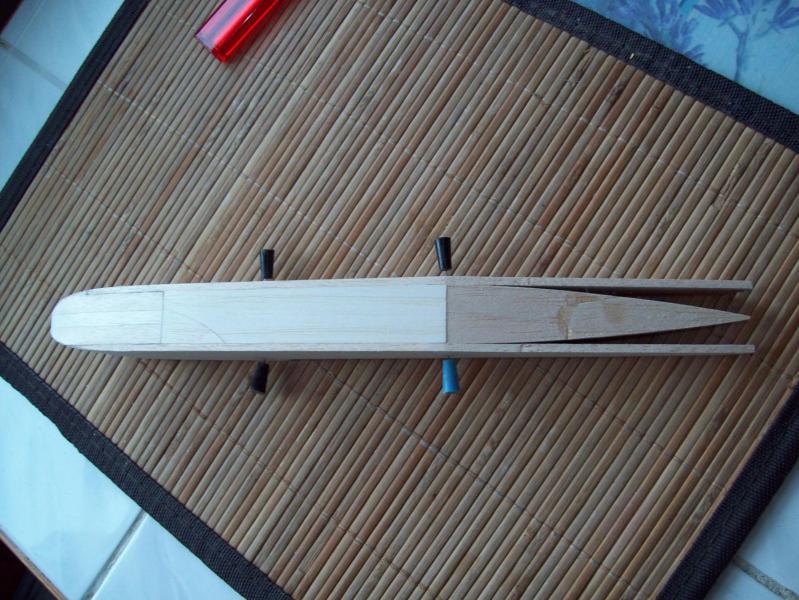

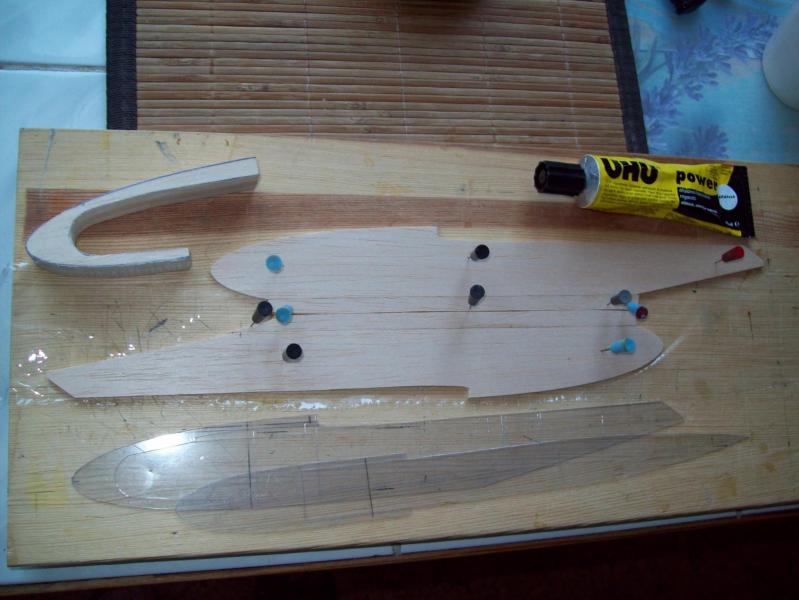

Po sprawdzeniu czy mi wszystko pasuje skleiłem boki kadłuba do części dziobowej na klej UHU power


elementy oszpilkowane służyły tylko jako koordynatory.Wcześniej naciąłem rowek do odcięcia "klapki" aby po wyschnięciu kleju można ją było odciąć całkowicie.Oczywiście boki klapki nie klejone.

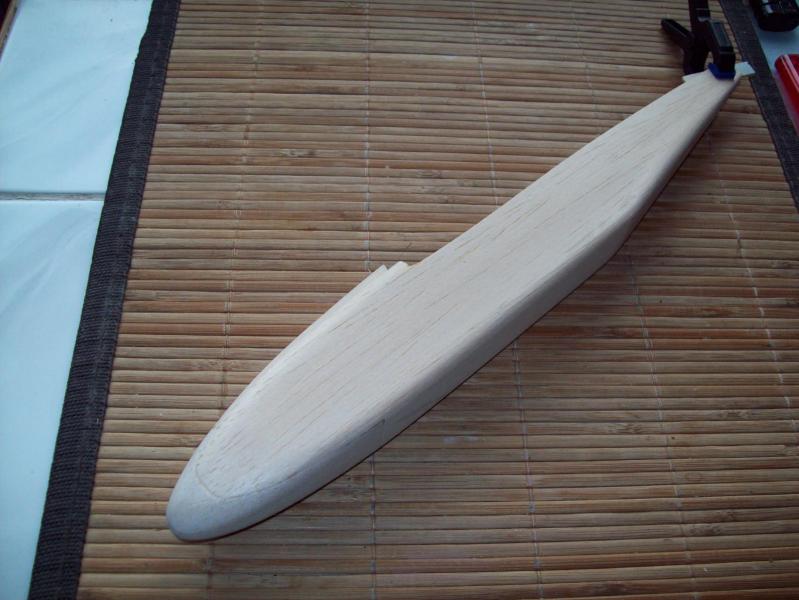

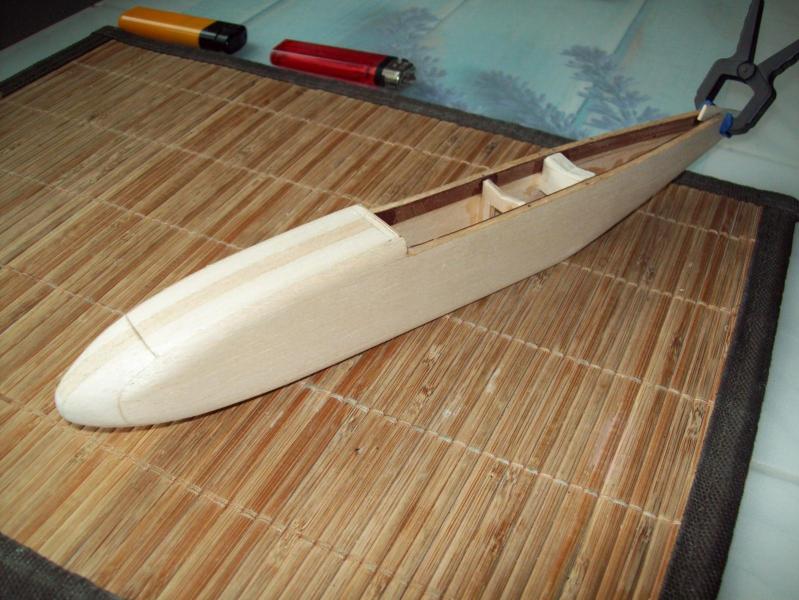

Następny etap to wykończenie-oszlifowanie noska, co wyszło mi nader Ladnie  ;)

Dalej z balsy twardej  3m/m wyciąłem wręgi i tam gdzie trzeba wzmocniłem sklejką 1m/m .Element mocujący płat na śrubkę jest z twardej balsy nie wiercony aż do momentujak będzie płat.

Odciąłem klapkę


Wkleiłem dolny końcowy element kadłuba.

W końcu kadłuba wpasowałem  /szlifowanie/ belkę ogonową którą wkleję w końcowym etapie.


Gotowy kadłub potraktowałem żywicą rozprowadzoną paluchem aby było tyle aby balsę utwardzić.Kadłub będzie koloru surowej balsy.

Narazie tyle, gdyż mi się planuje wyjazd na dwa tygodnie.

Myślę że Mirek też coś dołoży a także plany, ale dla ciekawości podaję link z relacji budowy tego modelu

http://www.rcgroups.com/forums/showthread.php?t=595551

Czy ktoś się zabiera z nami na budowę tego modelu!?,nie jest co prawda wyczynowym ale zacząć od czegoś trzeba i frajdy dostarczy.

  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Wróciłem z Wrocławia i tam kupiłem sobie balsę 1.5 ,2.5 i 3m/m , kołek balsowy śr 3m/m, a także kleje CA i drut stalowy 0.3 na zawiaski.Tak więc mam materiał, zapał i zabieram się za wzorniki do płata.

Mirku, z ilości pobrań wychodzi że ktoś nas będzie poganiał z robotą. ;)

Odnośnik do komentarza
Udostępnij na innych stronach

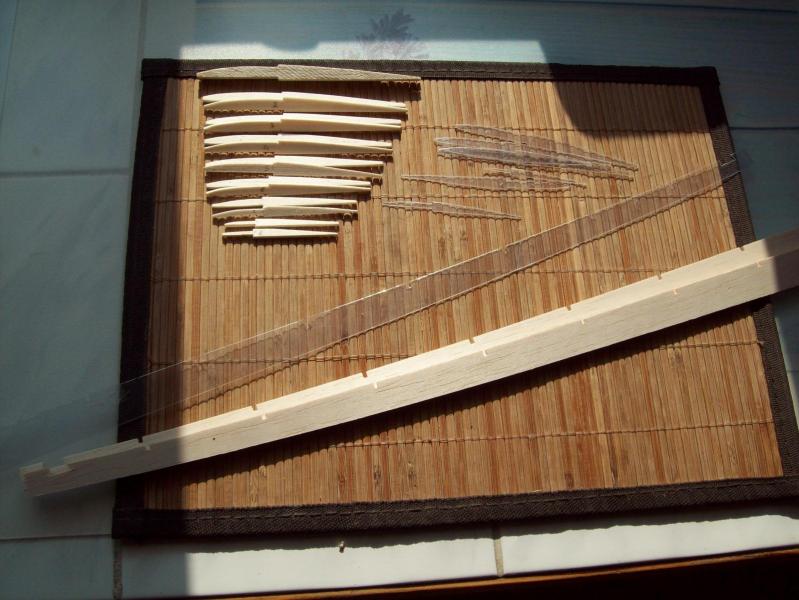

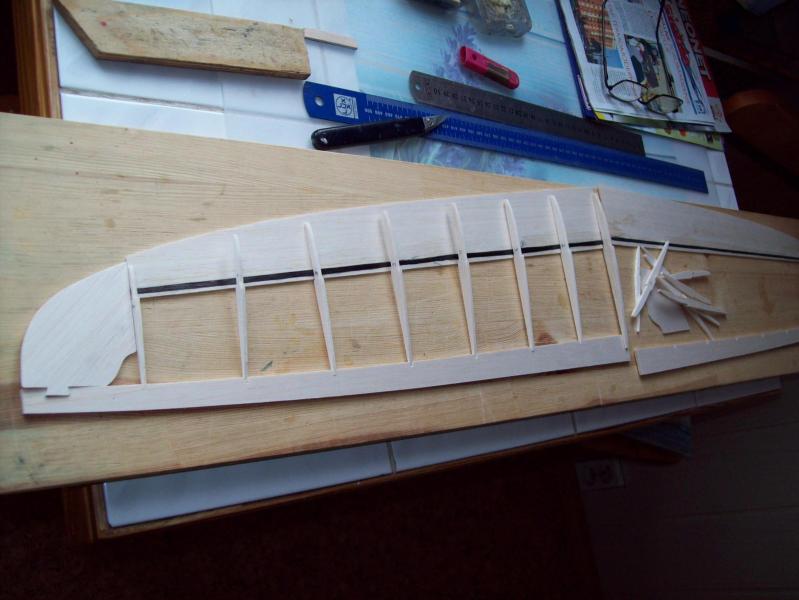

Wzorniki wykonane, więc  z 3m/m balsy wyciąłem spływy, kesony są z balsy 1.5m/m oraz żeberka z 2.5 .!!!!!

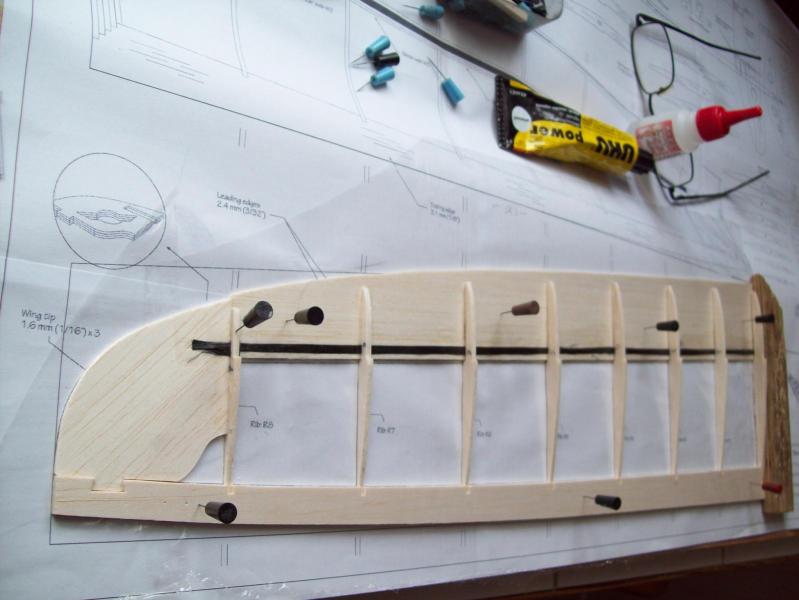

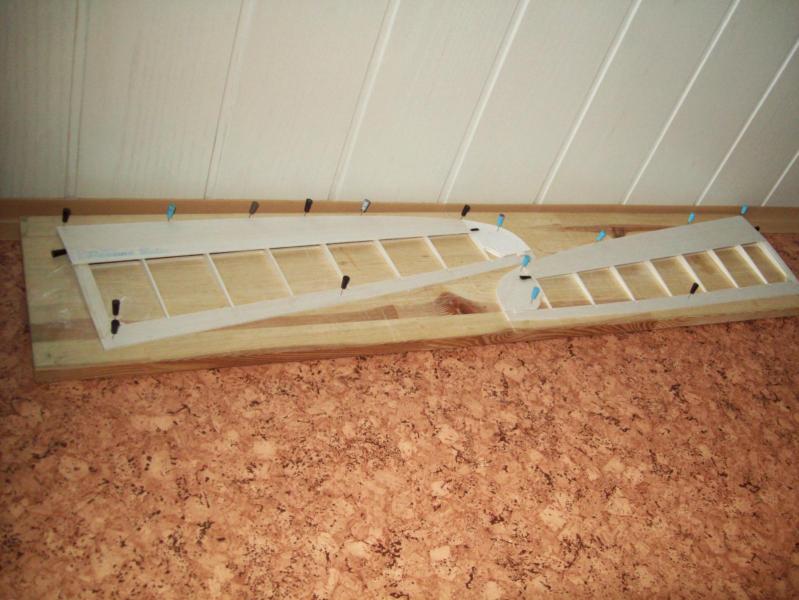

 i przymiarka czy wszystko pasuje

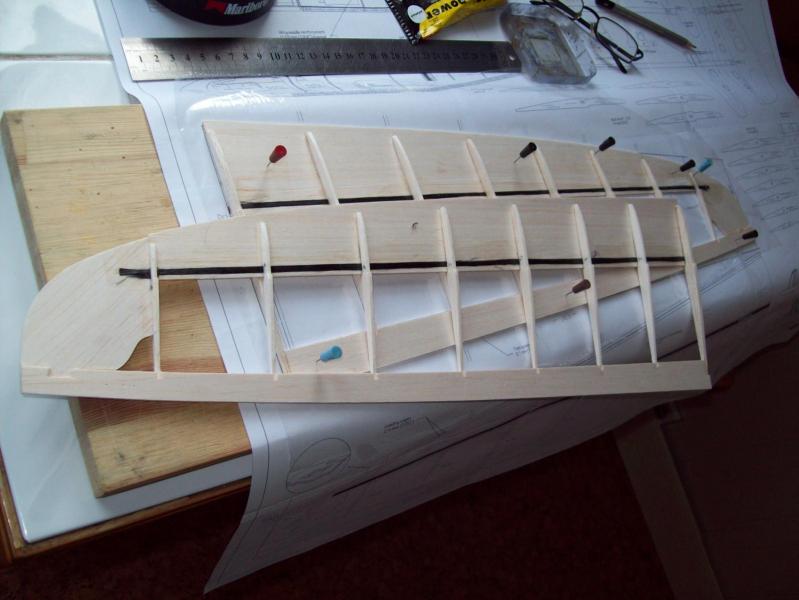

 zanim zacząłem kleić żeberka na kesonach od strony wewnętrznej na wysokości pseudo dzwigara wkleiłem na CA paski rowingu węglowego.


Zeberka są także wklejone na CA, oprócz żeberek w centropłacie które kleiłem UCHU-powerem.

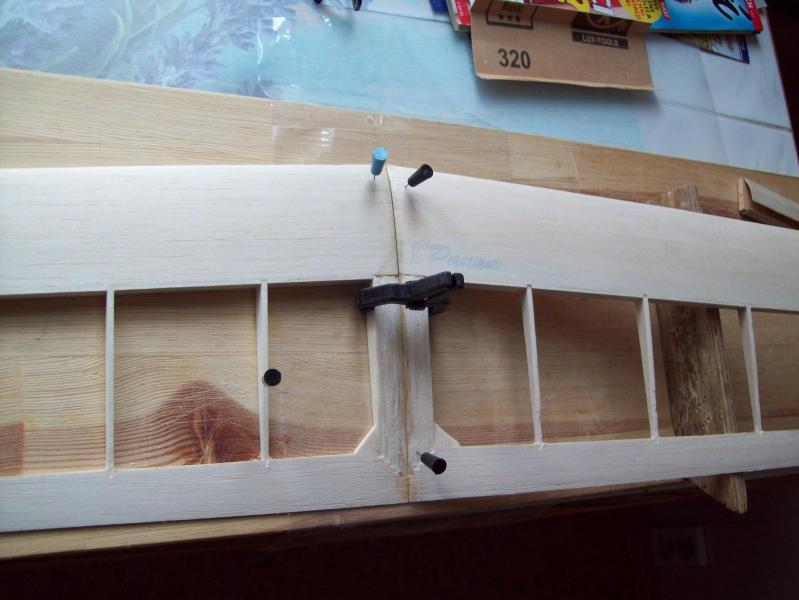

Po sklejeniu dwu połówek na natarciu wkleiłem balsowe listwy 2.5x5m/m jako wypełnienie noska/ na zdjęciu tego nie widać/


oraz nadkleiłem drugą warstwę końcówek skrzydeł z balsy 3m/m

Obecnie wszystko schnie i czeka mnie wklejenie kesonów,  wypełnienie z 1.5m/m balsy pseudo dzwigarów i szlifowanie. ;)

Jak na dzisiaj to zrobiłem dużo.Praca była przyjemna, bo wszystko miałem już gotowe, a wykonanie elementu z wzorników nie wymaga szlifowania.

Myślę, że to co robię nie wymaga głębszego opisu bo model jest prosty :)

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Mirku, nic na temat wagi nie powiem , poprostu buduję z balsy jasnej "Panama"  bo u mnie w sklepie innej nie uraczysz, Z wyjątkiem balsy którą miałem w klocku i pociąłem na deseczki- średnio twarda.

Co do rowingu-kładłem od środka bo go nie będzie widać i otrzymam gładką powierzchnię, a i tak spełni swoją rolę.Pasemko dziliłem na trzy i wyszły mi szerokości 4m/m.

Dzisiaj z rana zakryłem keson balsą 1.5 m/m przez co stworzyłem fałszywy dzwigar który doda sztywności wzdłużnej płatowi.

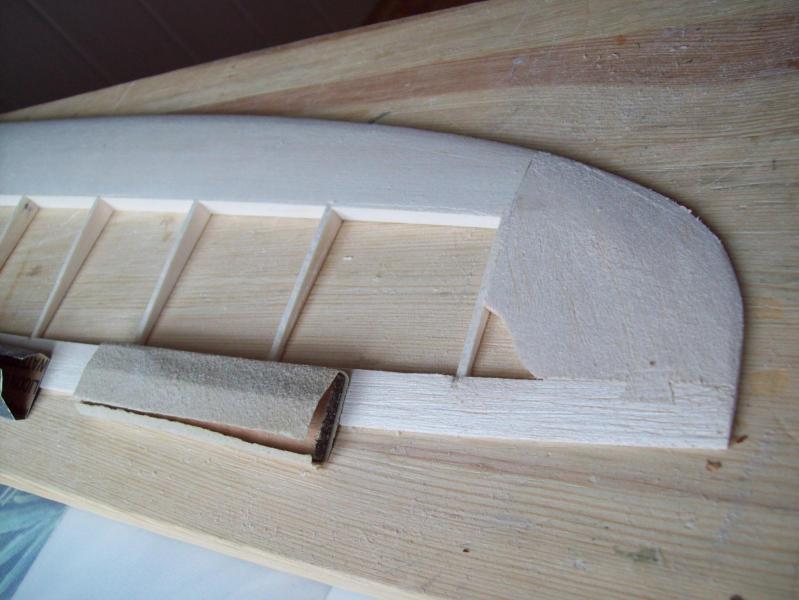

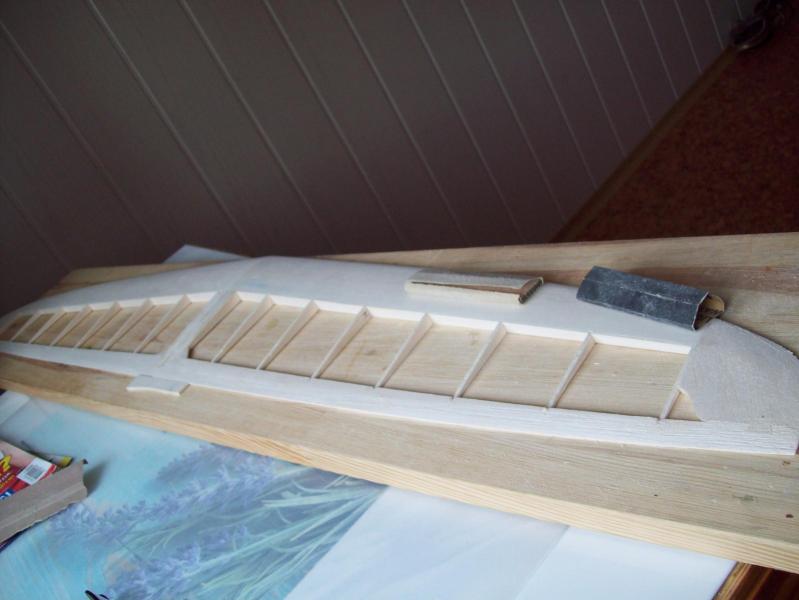

 No i przyszła kolej na szlifowanie, zeszło mi na to cztery godziny.Spływ niepotrzebnie wykonałem z balsy 3m/m bo tak było w planach / ach te cale/, mogłem dać 2.5 m/m i byłoby OK, a tak dało mi trochę w kość.Nie mało roboty było z natarciem bo starałem się odwzorować jak najlepiej profil i nosek.Wyszło nie najgorzej , pomimo braku wzorniczków na poszczególnych żeberkach.

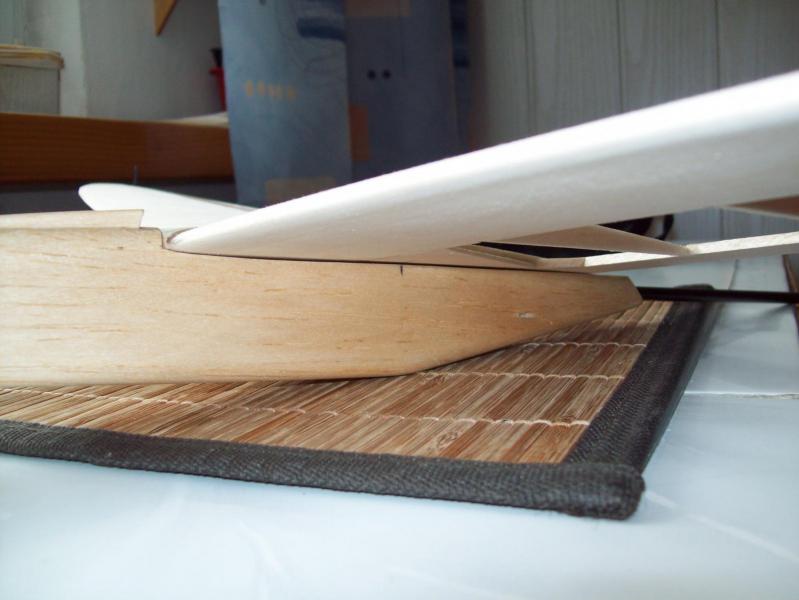

Następną kolejnością było wykonanie rowka w centropłacie na kołek mocujący płat w kadłubie i zeszlifowanie żeberek centropłata na skos 12 stopni. Po tym już mogłem po spasowaniu skleic obie połówki na żywicę 15minutową.Teraz to schnie, po czym wkleję kołek mocujący  z pręta węglowego 3m/m.


Co do mocowania płata nylonową śrubą, zastanawiam się czy nie zastosować rozwiązanie z BUGA.Tam na spływie jest otworek wzmocniony sklejeczką 0.8m/m który wchodzi w kołeczek wklejony w wręgę kadłubową i wystaje na 5 m/m.Aby zabezpieczyć ten płat przed wypadnięciem, założona jest gumka  na wystający kołek, obejmująca belkę kadłubową.Gumka jest małej średnicy i dość mocna na tyle, że płat w trakcie rzutu się nie oddzieli.

Póżniej to już drobiazgi , ale bardzo ważne.



Przed chwilą zważyłem to co mam,  czyli wszystko "gołe"

     - skrzydło           40g

     - stateczniki          5g

     - kadłub z belką  26g

      w sumie ;                  71gram

Odnośnik do komentarza
Udostępnij na innych stronach

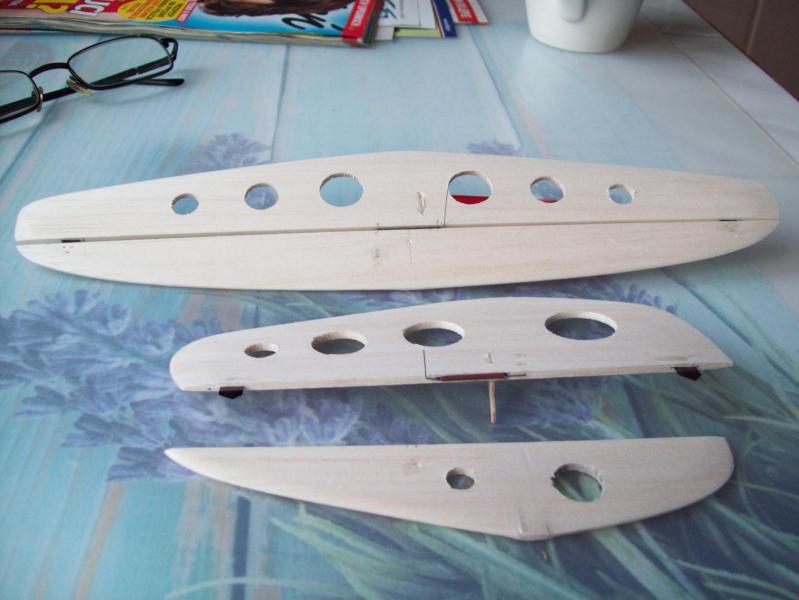

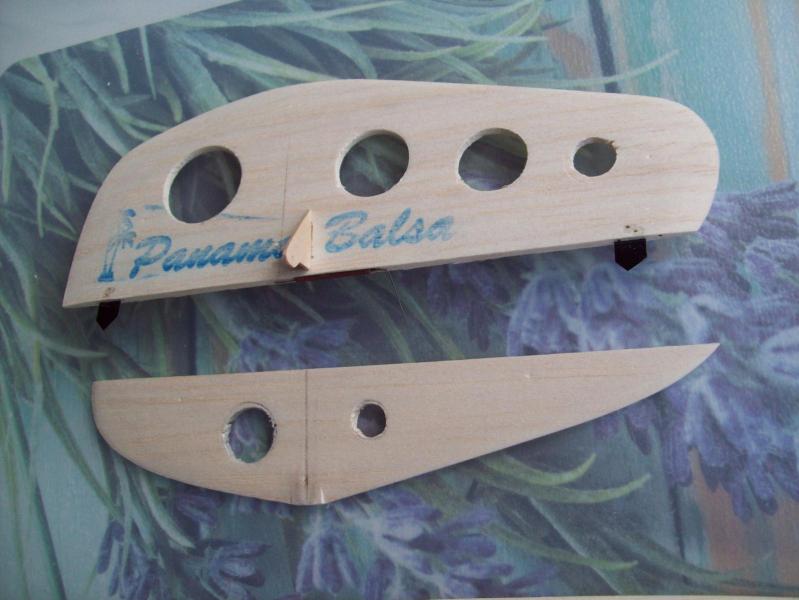

Dzisiaj bawiłem się przy statecznikach, wstępnie profilując je i zabrałem się za wykonanie zawiasków. Wykonałem je z  "dyskietki"  tnąc paseczek szer 7m/m.Na krańcach lotek naciąłem rowki aby pasek wszedł na głębokość ok 10m/m. W miejscach zawiaska krawiecką igłą wykonałem dwa otworki na wylot i wpuściłem kroplę rzadkiego CA który unieruchomił mi zawiasek.

Zawiasek sprężynowy zrobiony jest z drutu stalowego średnicy 0.3 m/m i długości 25m/m z wąsikami 20m/m powyginane pod kątem 90stopni  /prawie litera C/ Z  cienkiego drucika sciągnąłem otulinę która nałożona wczśniej na drut spełnia rolę tulejki.Spasowałem zawiaski i zawiasek sprężynowy z resztą.Na stronie lotkek w miejscu zawiaska spręzynowego wykonałem rowek na tulejkę.Jeden wąsik zawiaska wsunąłem w balsę, nałożyłem CA i docisnąłem  tulejkę.Unieruchomienie samego wąsika wykonałem w ten sam sposób jak zawiasek z dyskietki czyli otworki i wpuszczenie CA. Wykonałem też dzwigienki sterów ze sklejki 1m/m



Elementy składowe stateczników nie są sklejane na gotowo. tylko spasowane , nastąpi to po oklejeniu folią.

Czy tak ma być ,nie wiem  :( ale lotka pracuje miękko i precyzyjnie, pytanie tylko czy sprężyny / ich twardość / będą na tyle silne, aby serwo nie miało problemów z ich wychyleniem.

We wrędze kadłuba przy natarciu skrzydła, jest już otwór na kołek płata i wszystko pasuje,tylko brak mi JEDNAK !!! ,śruby nylonowej M3 do przykręcenia go.

Co do serw, mam 5 gram ale odpadają!!!,/ mało miejsca/ w grę wchodzą ABC 3.7 grama lub E-max ES 9251 2.5 gramowe.Narazie folii i serw nie mam :(



Odnośnik do komentarza
Udostępnij na innych stronach

u mnie tez beda te same serwa 3,7g z ABC,RC , folji tez jeszcze nie mam , narazie zrobie na surowo, Heniek mogles wypilowac delikatny rowek i tez polozyc rowing z jednej strony to by usztwnil lepiej stateczniki ale moze sama folia da rade , ja planuje stateczniki z 1,5mm balsy

Odnośnik do komentarza
Udostępnij na innych stronach

Mirku nic straconego, zrobię tak jak piszesz, cieniutkie pasemko węgielka ew pręcik węglowy 0.5 nie zawadzi.Oba stateczniki ważą 5gram, nie mało nie dużo ,   ale wytrzymałość też musi być. ;) Jak co, to zmienię na balsę 2-kę.

Mój serdeczny kolega obiecał mi folię Solara film Solite -lite, bardzo cienką ,  muszę trochę poczekać, więc mogę jeszcze to wszystko "lizać". No i jeszcze zlutować nowy sabiizator napięcia do którego niedawno dokupiłem nowe kabelki.

Szkoda tylko, że nikt oprócz nas nie przyłancza się do dyskusji i nie podpowie czy idzie się w dobrym kierunku :angry:

Odnośnik do komentarza
Udostępnij na innych stronach

Wzmocniłbym lekką tkaniną szklaną element końcówki skrzydła w okolicach łączenia "na zamek" i okolice późniejszego miejsca na kołek. Dziwi mnie "przyklejanie" rowingu węglowego na CA, gdzie taka technika "laminowania" daje bardzo małe wzmocnienie w takich miejscach. W temacie na RcGroups podlinkowanym w pierwszym poście dźwigary z balsy zostają zalaminowane węglem z jednej strony. Ich długość sięga aż do końcówek wykonanych w pełni z balsy. Ciekawe mocowanie sprężynek. Zwykłem zaginać je w "C" i mocować bez rurek choć i taka technika powinna zdać egzamin w takim modelu.

Odnośnik do komentarza
Udostępnij na innych stronach

Lukasz, nie rozumiem o co chodzi, czy masz na myśli o rowingu na kesonach? Ten płat nie posiada  dzwigara i sztywność uzyskuje z kesonów i elementów z balsy zamykających go między żeberkami. /nazwałem go fałszywym dzwigarem/ W planach ten czarny pas to właśnie rowing a nie dzwigar , czym "przesączany"  ma znaczenie?, bo istotą jest  trwałe połączenie i to uzyskałem..Co do tej tulejki, zastosowałem ją bo w tej okolicy jest dzwignia lotki a sama lotka na krańcach  ma malutkie zawiaski.Jak serwo pociągnie linkę, ta okolica się wygnie , stąd ten pomyślunek.

 Dzięki za rady i podpowiedz, jaki stosujesz drut na sprężynki i jej długość i jakie serwo.

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

Na zdjęciach z podlinkowanego tematu w konstrukcji istnieją dźwigary wykonane z listewek balsowych oklejonych węglem z jednej strony. post-7164-0-98891500-1466200272.jpg post-7164-0-02395100-1466200293.jpg

(zdjęcia zapożyczone z Rcg)

Oczywiście w odpowiednich warunkach jesteśmy w stanie uzyskać laminat przy pomocy Ca podobny do laminowanego żywicą. Choć Ca z rowingiem stosujemy raczej jako doraźne wzmocnienia np. Owijanie. Nie opisałeś ile warstw jakiego rowingu zastosowałeś. Przy czym wykluczam iż nie nada to sztywności płatowi ale ze swojej przekorności wykonałbym to jak na zdjęciach bądź wykorzystał płaskowniki

w miejscach w których kleiłeś rowing.

Co do sprężynek, latam 1,5 metrowym modelem ze statecznikiem umieszczonym pod belką. Sprężyna 0,5mm zagięta w C, długość między ramionami to ok.50mm. Serwo posiada siłę 2,2kg/cm2. Sprezynki 0,3mm powinny być wystarczające do takiego modelu ;)



Odnośnik do komentarza
Udostępnij na innych stronach

Lukaszu u mnie jest to samo, tyle że nie jest odcięta listewka i położony laminat lecz od razu na kesonie z jednej strony.Naddatki węgla wchodzą między warstwy zakończenia płata.Ja na końcówkę dałem dwie warstwy balsy po 2.5 m/m./ wplanach jest więcej warstw./ Te same plany, inne techniki budowy. :) Uspokoiłem się co do tych sprężynek.

Nurtuje mnie jeszcze jedna sprawa mianowicie,mój odbiornik musi mieć zasilanie 5V.W Bugu jest OK pomimo że  mam pakiet RHINO 360mAh i stabilizator.Pakiet nie jest duży ale jednak do tego modelu nie pasuje- jest za duży! :(  :(  :(

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Praktycznie przy modelu już nie mam nic do roboty .Wszystko przygotowane do oklejania i wklejenie serw.Płat jest już spasowany z kadłubem wraz z mocowaniem na śrubkę/ będzie plastikowa/.Wyszło ładnie wszystko w osi.

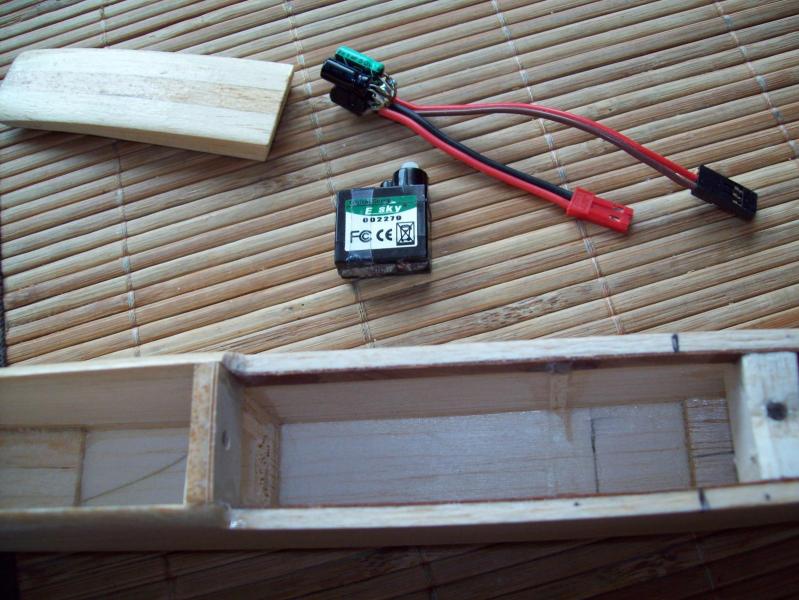

Plany, planami, ale w realu wyszło trochę to inaczej bo; odbiornik, serwa i pakiet są za duże.Postanowiłem to przemieścić w ten sposób że; usunąłem wręgę pod płatem abym miał dostęp pod wręgę mocującą płat i wsunięcie tam odbiornika antenami do tyłu.Serwa znajdą się w przedniej części pod płatem jedno za drugim, natomiast pakiet i stabilizator napięcia z przodu.Odbiornik musi już pozostać w modelu, lub coś trzeba wymyślić aby zdejmować linki z serw aby go wyciągnąć.

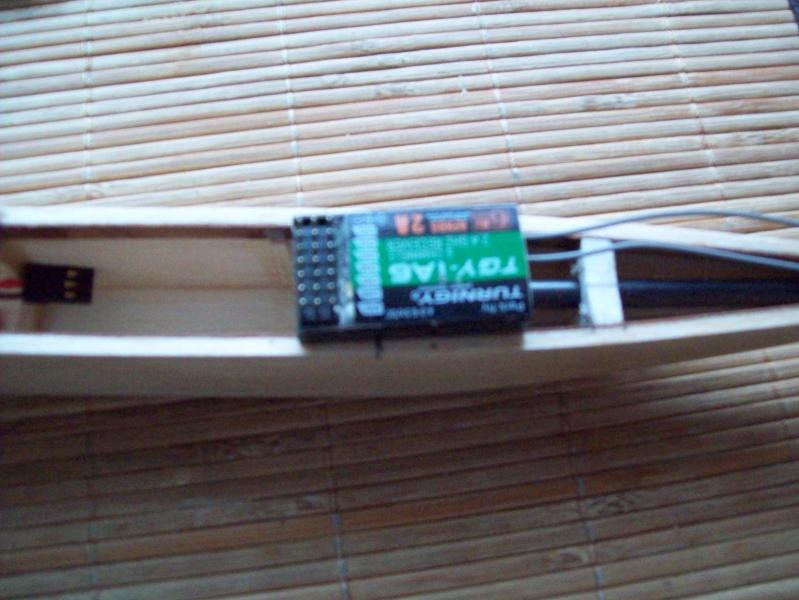

Ostatnie zdjęcie pokazuje miejsce odbiornika.Jedna antena wychodzi na skosie spodu kadłuba, druga na tej samej wysokośi z boku kadłuba tworząc kąt 90stpni.

Serwa E-sky które miałem są wadliwe i postanowiłem że zamówię TGY-1370A, 3.7 grama  / wym. 20x17.6x8, do tego pakiet Turnigy nano-tech 180mAh 2S, 13 gram  /wym 35x20x10/

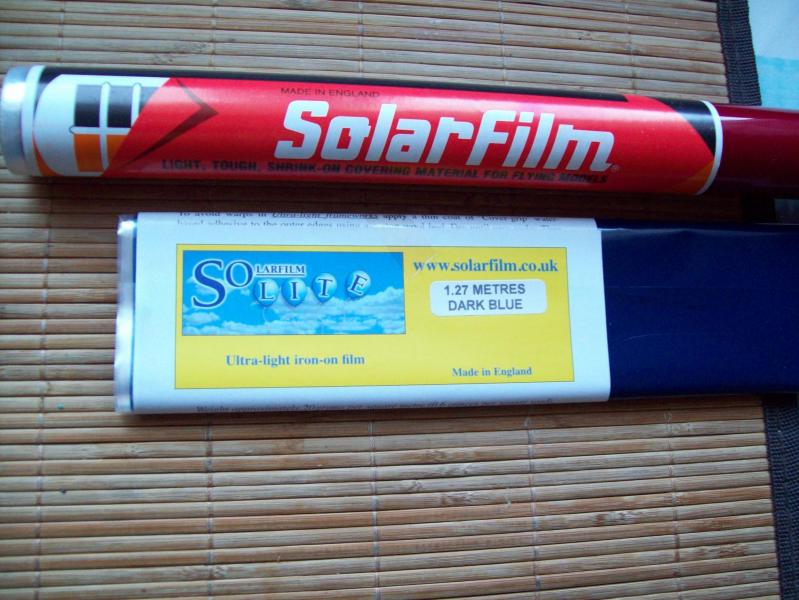

  folię Solara film-lite   ciemno -niebieską  18gram/m2 , i transparentną fiolet.

No  i czekam :(

Dodam tylko, że do wagi 71 gram dojdzie odbiornik 6gram + 2 serwa -7.4 grama + pakiet 13 gram i stabilizator 2 gramy wychodzi  że model bez oklejenia ma 99.4 grama.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

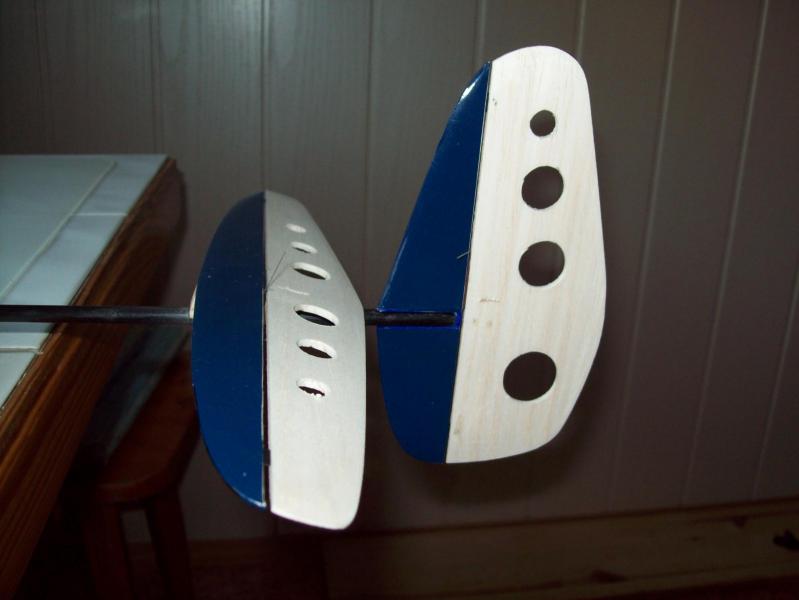

Bezczynność zabija, i nie czekając na przesyłkę postanowiłem z resztek folii niebieskiej pokryć przednie części stateczników.W poziomy wkleiłem podstawę a następnie to wszystko wkleiłem w belkę kadłubową


W belce i sterze pionowym przewierciłem  pionowo otworek w który wprowadziłem  na klej węglowy pręcik ,który będzie miał na celu wzmocnić ten węzeł.

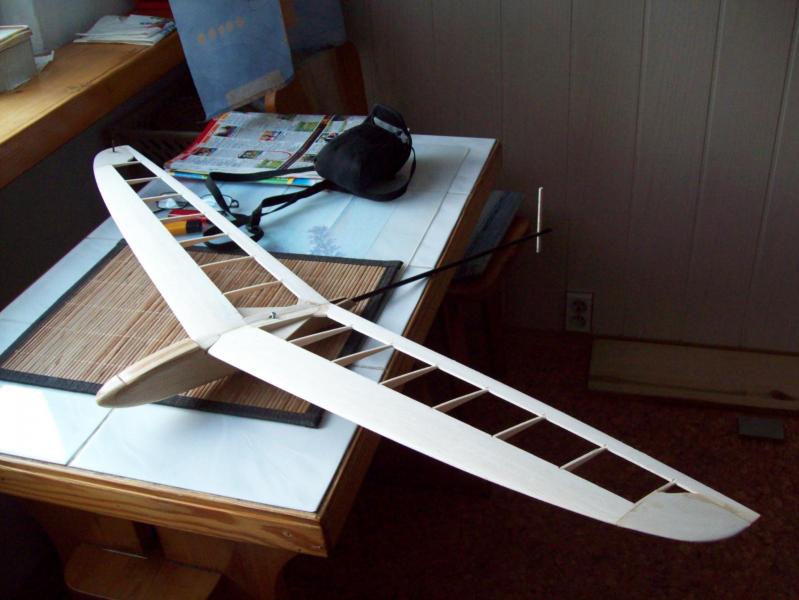

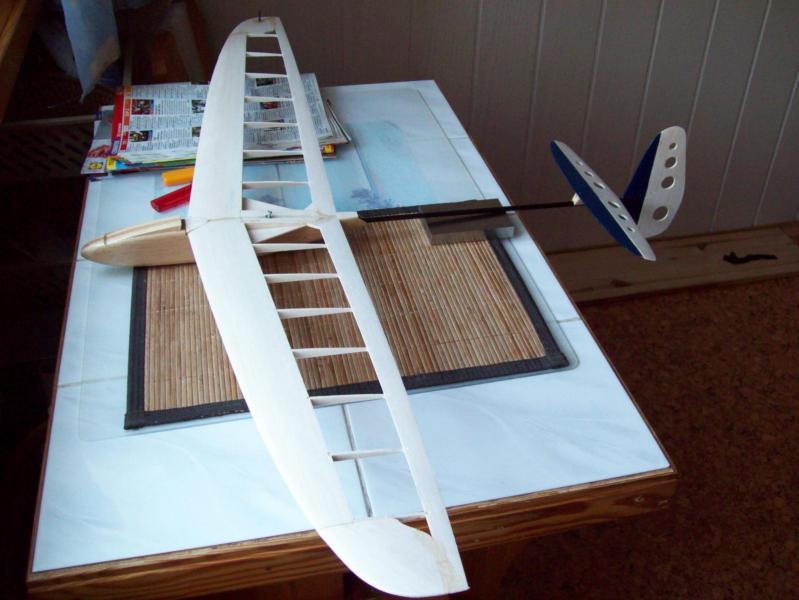

Z ciekawości  prowizorycznie złożyłem  model i zrobiłem fotkę.

Podoba mi się wygląd  i jestem zadowolony z jego wyboru. ;)  ;)  ;)




Fajnie się stało :D  bo otrzymałem paczkę z folią i mogę się zabrać za oklejanie-kolorki niebieski i Lilac


  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

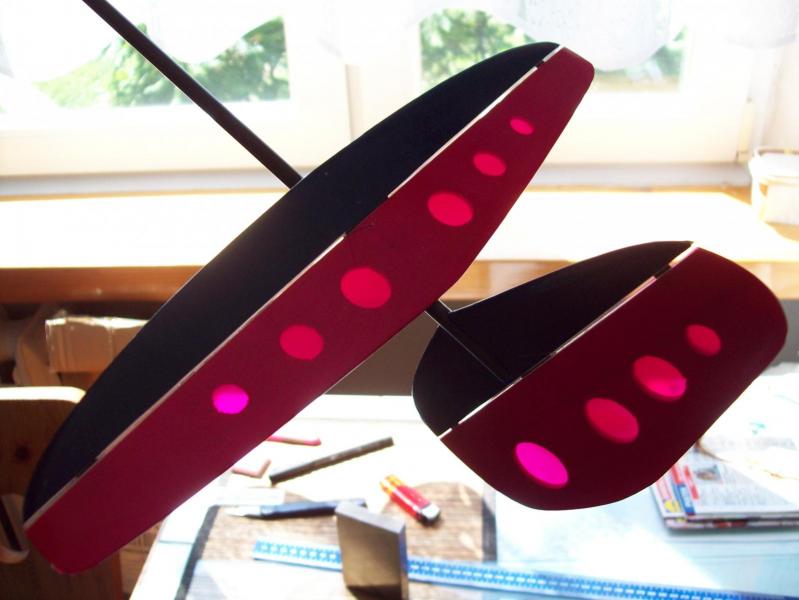

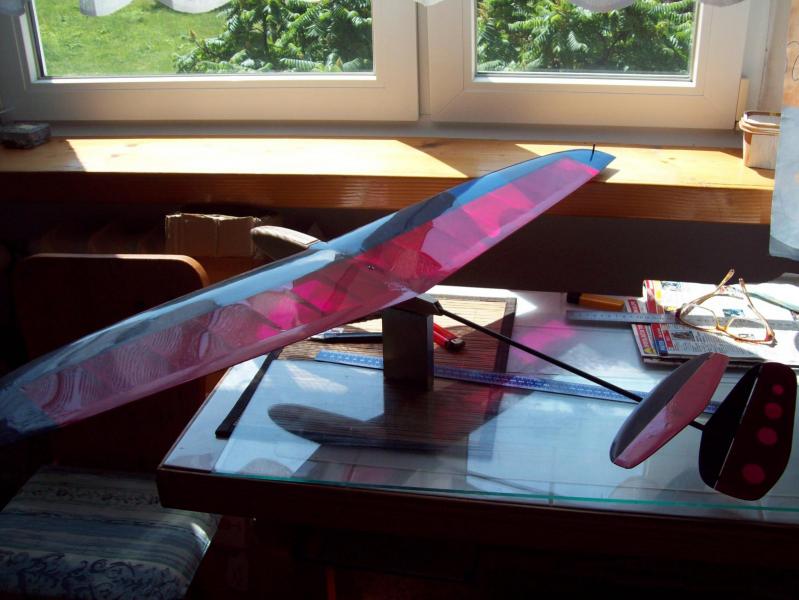

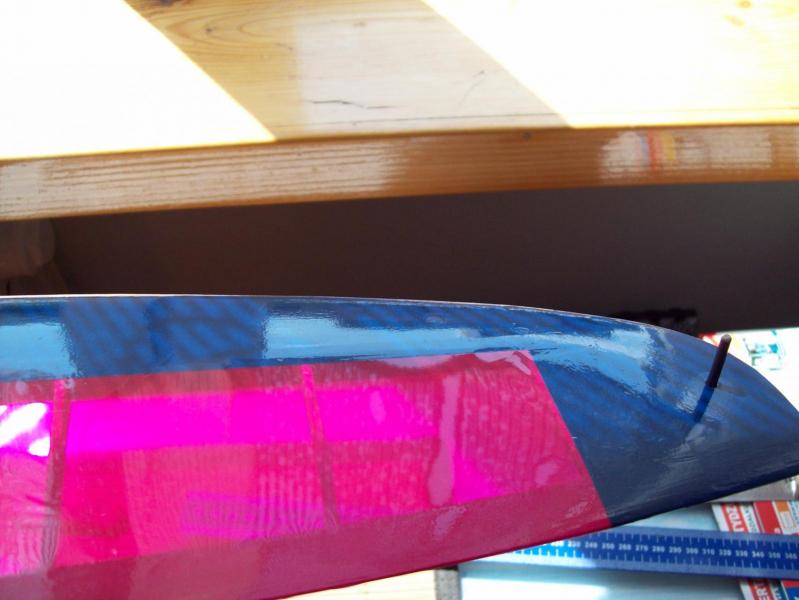

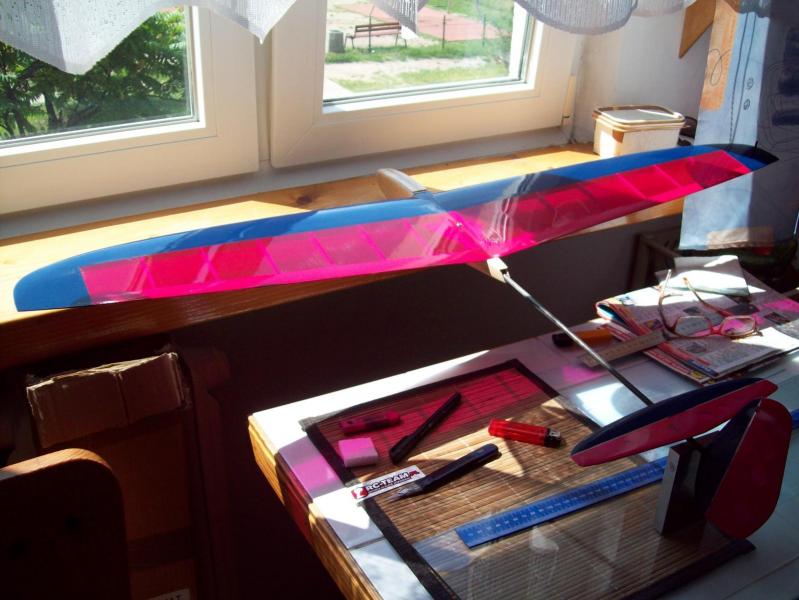

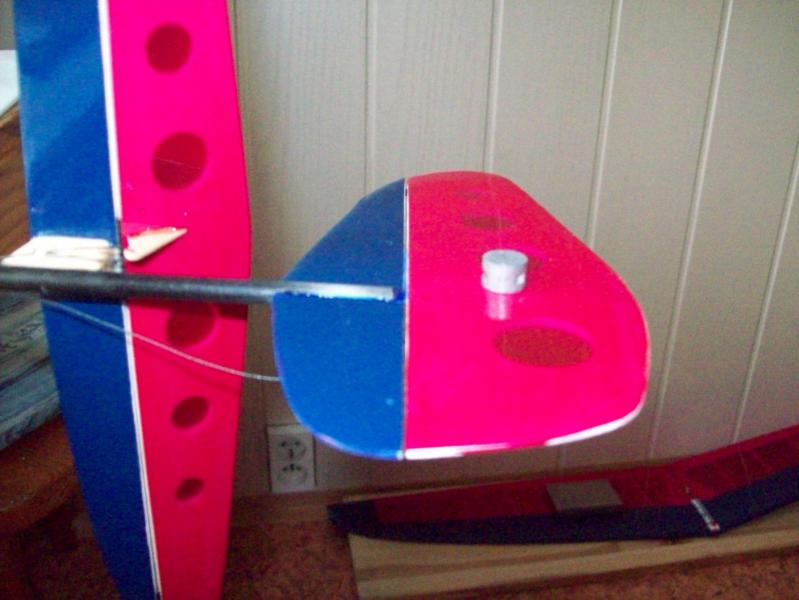

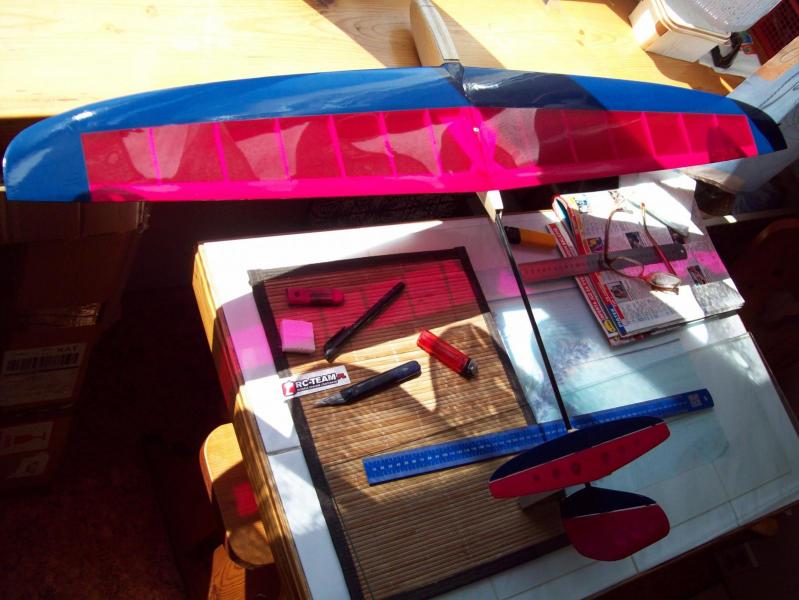

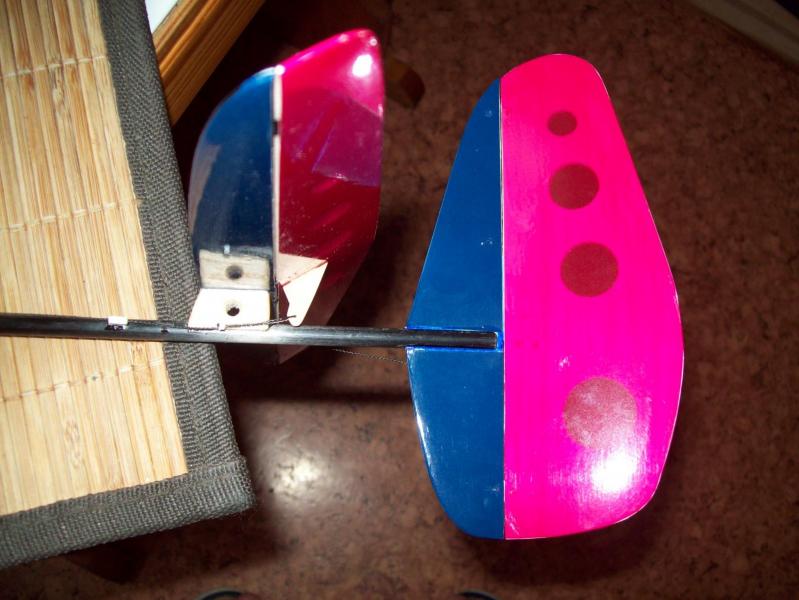

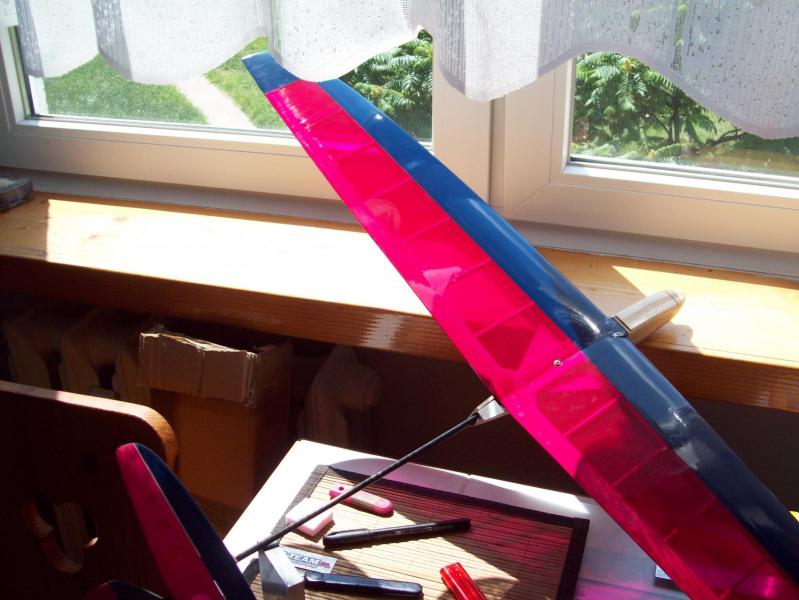

Dzień dzisiejszy przyniósł takie oto efekty







 W tej chwili,  już mogę wkleić na stałe lotki sterów ze sprężynkami.

No i dalsze czekanie na resztę wyposażenia. ;)

Po zważeniu skrzydło przytyło do 55gram a kadłub z dwoma serwami 42gramy = 97gram

Dojdzie jeszcze pakiet, odbiornik i stabil. 21gram, czyli całość  118 GRAM !!!!

Apogee powinien ważyć 4oz ,  czyli 113 gram

Odnośnik do komentarza
Udostępnij na innych stronach

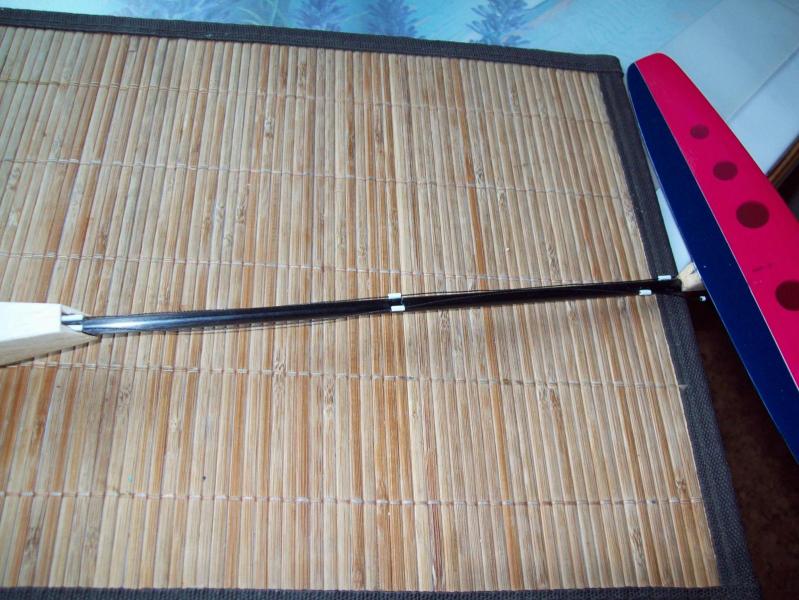

Wczoraj wkleiłem lotki i  ich dzwignie oraz belkę kadłubową do kadłuba.Założone też zostały linki do sterowania i wklejone przelotki na belce i w kadłubie.



Dla serw wykonałem dwa balsowe łoża które pozwolą mi znajść właściwe ich rozmieszczenie.

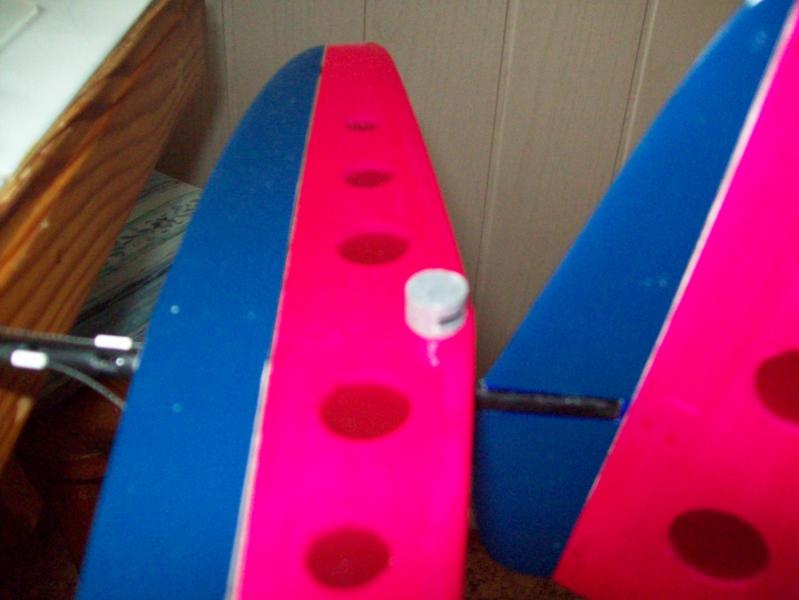

7-mio gramowa ołowiana plomba prawie równoważy lotki



 czy to będzie dobrze zobaczymy!!! :(





Tak dla ciekawości, jak byście  doważali model w terenie lub nawet w domu i nie mielibyście czym doważyć, można użyć monet i tak:

50groszy waży 4 gramy

20                   3.2

10                   2.5

  5                   2.6

  2                    2.15

  1                     1.7

5-cio , 2-wu i 1zł nie ważyłem.

Tak się właśnie złożyło, że miałem wszystko przygotowane ale zostało w domu. ;) Można monetę byle gdzie dokleić na taśmę a potem na klej.
