Ultimate ADW 995mm

[Gość]

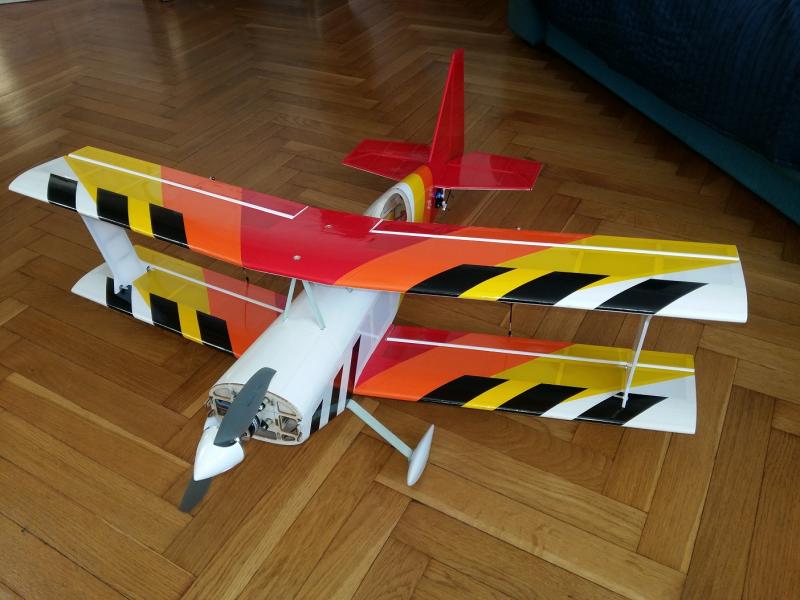

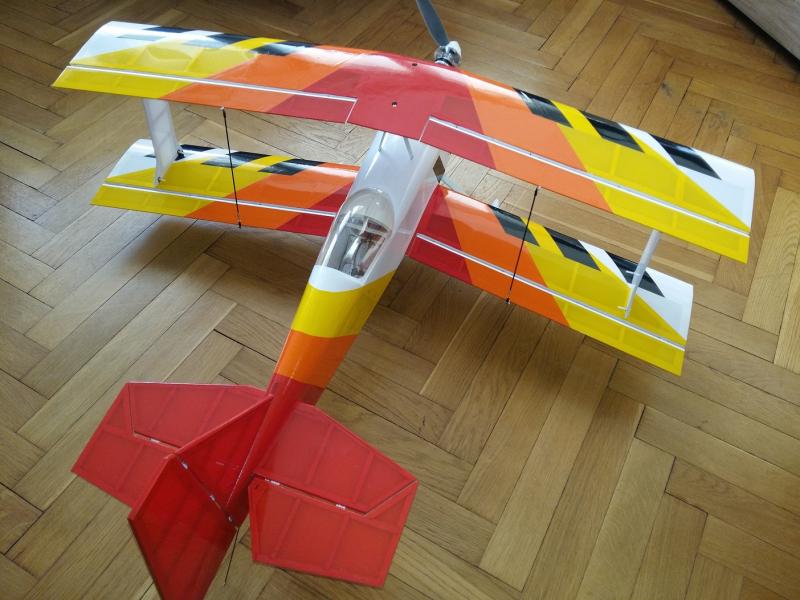

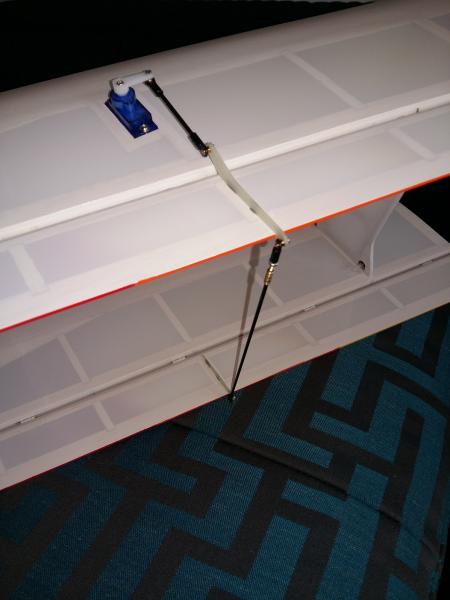

Wymieniłem snapy na kulowe. Pomimo że są małe nie udało mi się ich rozerwać ( oczywiście że próbowałem) Teraz napędy działają precyzyjnie i bez naprężeń. Rano zaprogramowałem nadajnik. Zostały dosłownie jakieś nie  znaczące duperele typu taśma mocująca pakiet itp. Maski na razie nie będzie.



Na 1000% zrobię takiego 1500mm

[Gość]

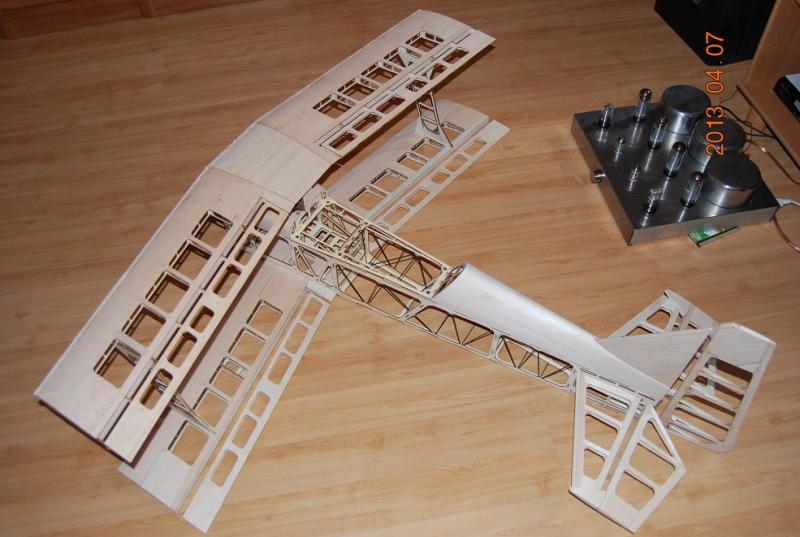

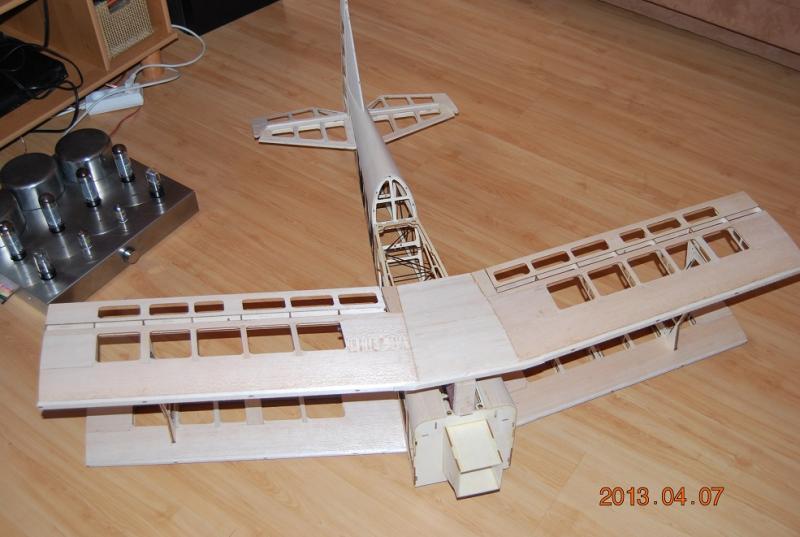

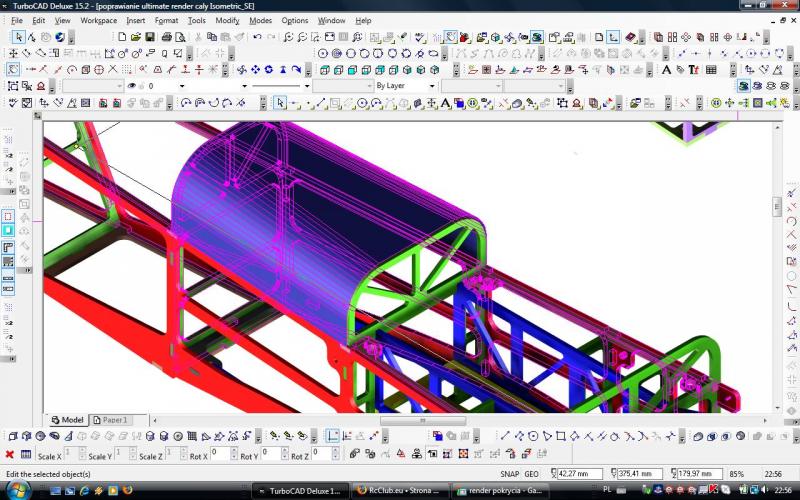

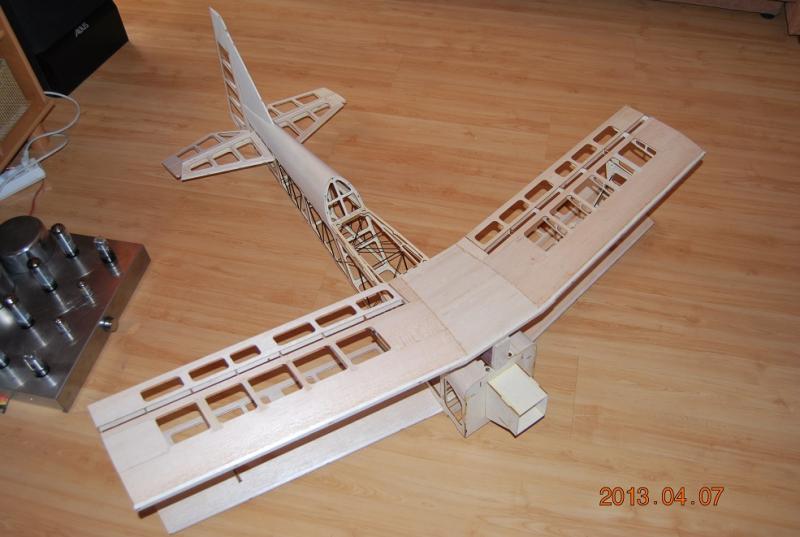

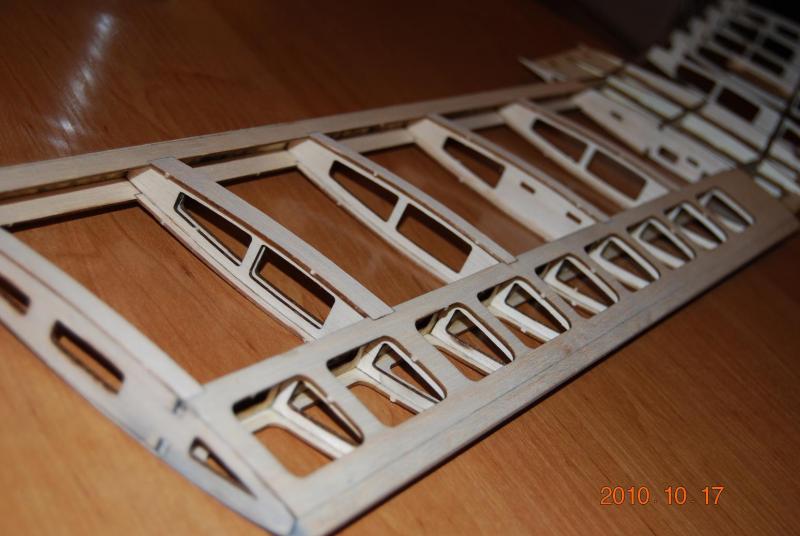

Grzebałem w komputerze szukając pewnych dokumentów i nadziałem się na pewne projekty które mi się już nie przydadzą. Może ktoś cos z tego zrobi. Mniejszy model latał, boczki trzeba by zmienić na balsowe. Większy, rokujący,prawie  gotowy do pokrycia leży gdzieś w garażu i sam nie wiem kiedy do niego wrócę.

W załącznikach pliki Ultimate ,narysowanych przed kilkoma laty. Formatki pod sklejkę 2,6mm ( tyle miała wtedy 3mm sklejka dostępna w handlu)

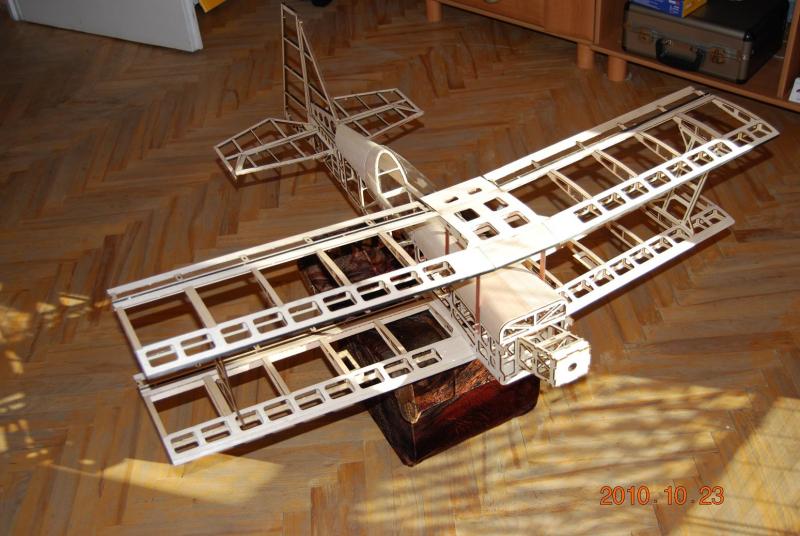

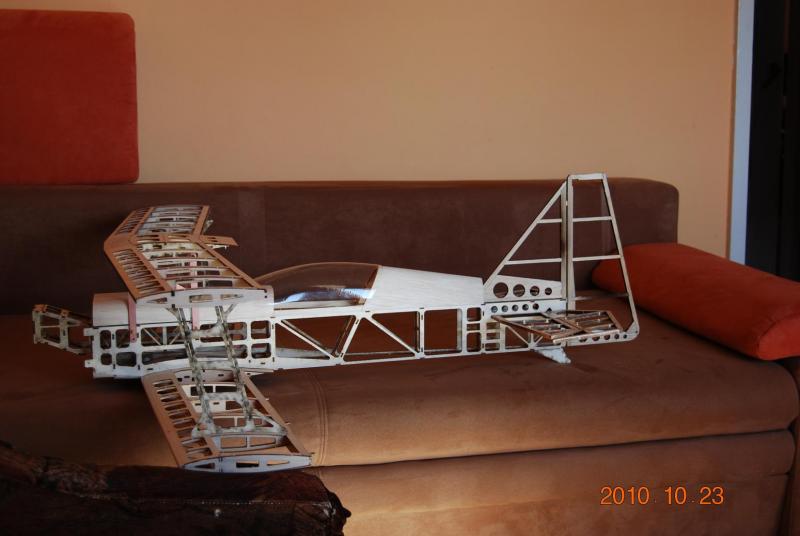

Tu projekt większego i zdjęcia mniejszego Ulta http://forum.aerodesignworks.eu/viewtopic.php?f=4&t=202&start=30

http://forum.aerodesignworks.eu/viewtopic.php?f=4&t=202&start=10

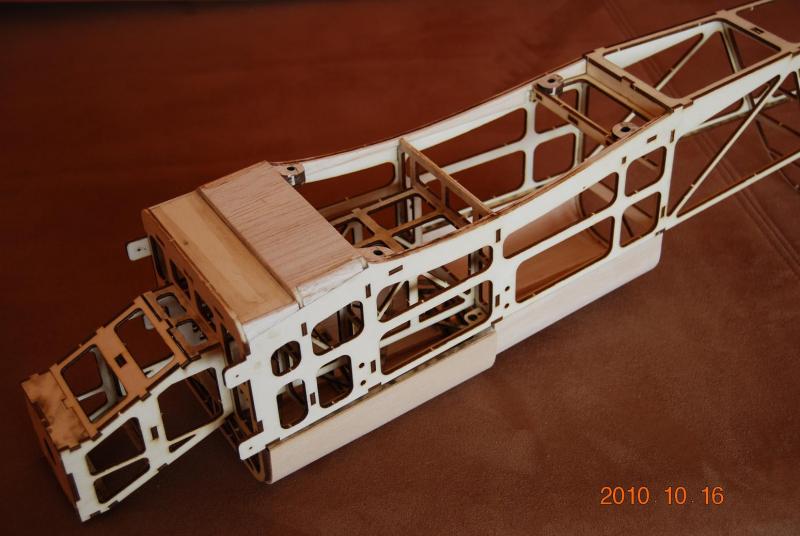

W razie potrzeby jakieś tam zdjęcia z montażu czy rysunki posiadam.

[Miras103]

Grzebałem w komputerze szukając pewnych dokumentów i nadziałem się na pewne projekty które mi się już nie przydadzą. Może ktoś cos z tego zrobi. Mniejszy model latał, boczki trzeba by zmienić na balsowe. Większy, rokujący,prawie  gotowy do pokrycia leży gdzieś w garażu i sam nie wiem kiedy do niego wrócę.

W załącznikach pliki Ultimate ,narysowanych przed kilkoma laty. Formatki pod sklejkę 2,6mm ( tyle miała wtedy 3mm sklejka dostępna w handlu)

Tu projekt większego i zdjęcia mniejszego Ulta http://forum.aerodesignworks.eu/viewtopic.php?f=4&t=202&start=30



http://forum.aerodesignworks.eu/viewtopic.php?f=4&t=202&start=10

W razie potrzeby jakieś tam zdjęcia z montażu czy rysunki posiadam.

Cześć Sławku.

Czy masz może jakiś pomysł aby obejść problem braku na rynku balsosklejki 2,6 mm użytej do budowy tego modelu ?

Pozdrawiam Mirek

[Gość]

Można poszukać topolowej 2,5mm. Pasowanie było ciasne dla 2,6 więc dla 2,5 będzie ok. A jak obecna balsoskkejka 3mm to papier 80-tka na klocek  i "ogień" . Tego drugiego pomysłu nie polecam. Z przerysowaniem na sklejkę 3mm jest za dużo pracy i nie chce mi się z tym bawić.

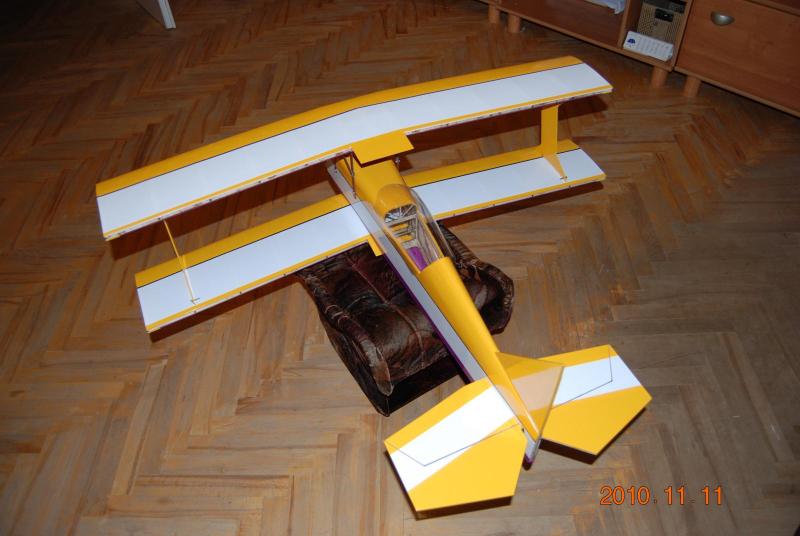

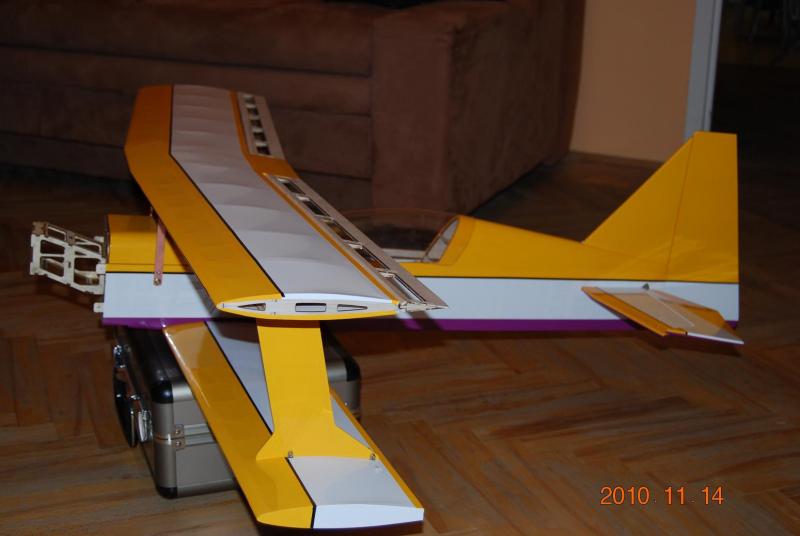

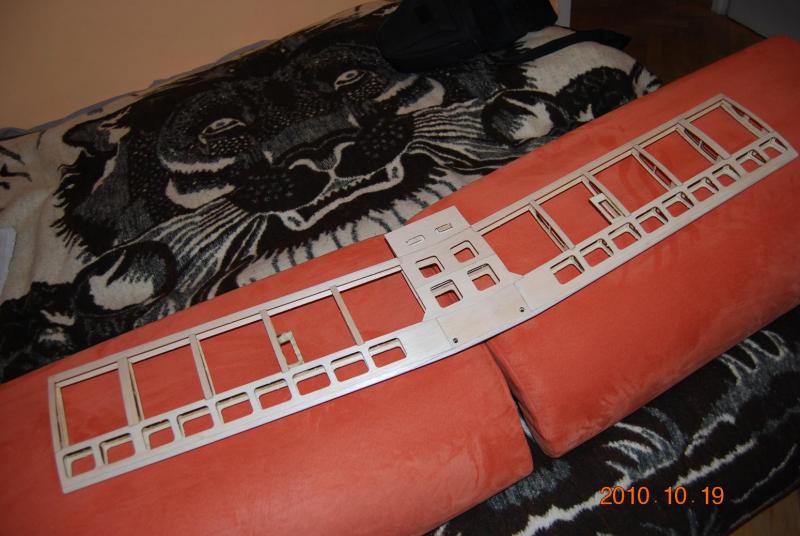

Ten mały ult wyglądał u mnie tak. Sprzedany zanim poleciał.

[Zdzisław]

Po wycięciu można przeszlifować na szlifierce.  Ja miałem sklejkę 3,3mm a w projekcie rysowałem na 3 mm . Po przeszlifowaniu elementy są ładniejsze i okopcenie się zeszlifuje.

[Gość]

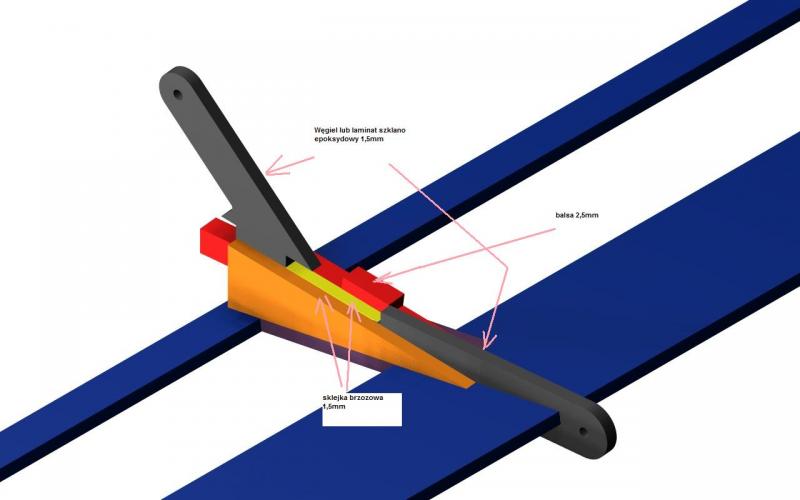

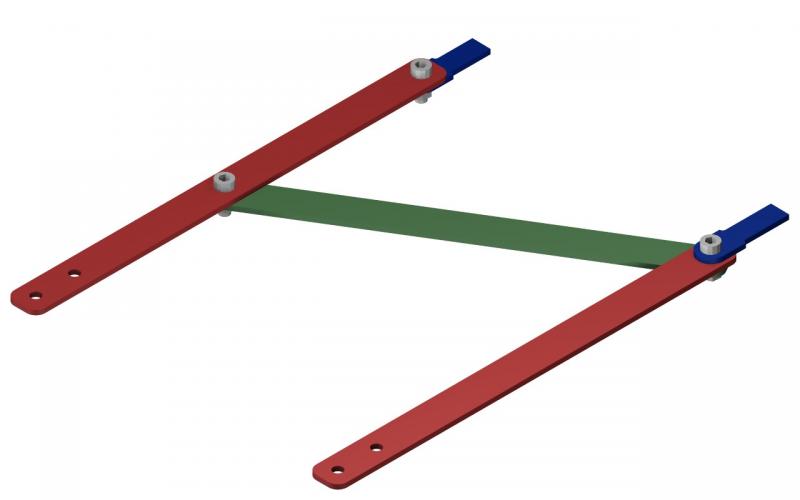

Zdzisław, Twoje dźwignie działają rewelacyjnie Dzięki jeszcze raz.

Co do małego ultka z plików to należy część elementów z balsosklejki zastąpić balsowymi o gr. 2,5mm w tym część wręg, boczki , spód kadłuba i wyjdzie to na plus. Oczywiście w takiej formie jak jest narysowany tez będzie latał tyle że będzie trochę cięższy. Niemniej jednak zastąpienie w.w elementów na balsowe zmniejszyła by ilość szlifowania.

[Zdzisław]

Sławek, ale to są Twoje dźwignie i Twój projekt  ja je ino wystrugał w wolnym czasie. Przeglądałem pliki ultka. Czy masz może maskę i kabinkę?

[radziu45]

Taka sklejka lipowobalsowa o grubości 2,7 jest w Modelmax , opisana jako 3mm .

[Gość]

Maski i kabiny nie mam, pewnie kiedyś były narysowane ale parę lat temu miałem destrukcję twardego  dysku i ostało się tyle co na nośnikach przenośnych.



Radek podesłał namiary na sklejeczkę 2,7 więc jakieś rozwiązanie jest.Gdyby ktoś przymierzał się do budowy małego ulta to coś mógłbym pomóc w kwestii zamiany boczków na balsowe itp.



Moje propozycje na zmiany są takie jak w pliku poniżej. Kolor czerwony to zamiana na balsę 2,5mm (oczywiście trzeba zmienić ażury)w kadłubie oraz  wszystkie spływy i pasy dźwigarów zamienione na balsowe- tym bardziej że dźwigar ma listwy węglowe 5x0.5mm pionowo. Kolor niebieski to usunięcie ażurów z kesonów. Usztywni to doskonale płat a waga przyrośnie może z 10g. Oczywiście kilkadziesiąt (!) gram zaoszczędzimy na wspomnianych wcześniej zmianach.  Po poprawieniu konstrukcji mały ult będzie dużo lżejszy już nie mówiąc o uniknięciu problemów z SC

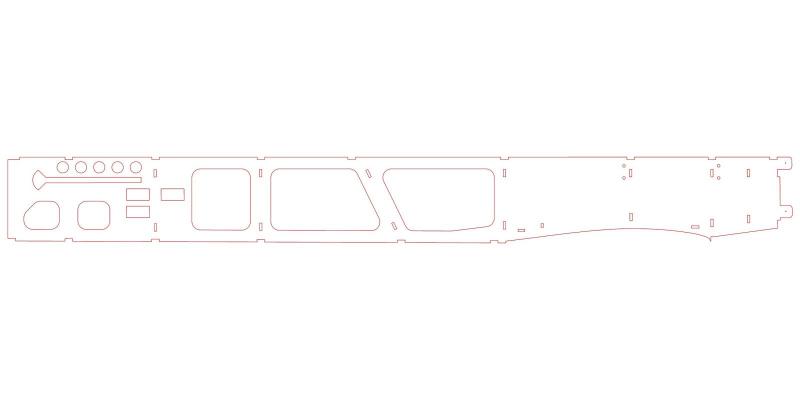

Nowy boczek z balsy widziałbym tak jak na screenie na samym dole. Ogromna oszczędność wagi.

ult 1030 2010 formatki mod.DXF

[Miras103]

Cześć Sławku

Jak sądzisz wystarczą ażury takie jak w pliku poniżej ?

Mam jeszcze pytanie o delikatne różnice we wpustach w obu boczkach modelu ( po dosunięciu ich dolnymi krawędziami do siebie występują niewielkie przesunięcia, to drobiazg pewnie , ale dlaczego się pojawiły ?).

 Pozdrawiam Mirek

Drawing1.PDF

[Gość]

Cześć, nie powinno  być żadnych przesunięć. Chyba problem tkwi w określeniu precyzji rysowania. Ja zawsze mam 3-4 miejsca po przecinku. Być może program który masz Ty ma mniej i jakoś pomniejszył obiekt przy edycji.  W każdym razie u mnie nie ma żadnych przesunięć. Poniżej plik ze zmienionymi boczkami.Tam trzeba jeszcze kilka zmian zrobić jak ma być lżej.



[Miras103]

Cześć Sławku



Program którego używam (uczę się ) to TurboCad 18 ver.angielska niestety, mam ustawiony na 2 miejsca po przecinku, czy to wystarczy ?

Mam praktyczne pytanie co do wręg kadłubowych z balsy, są one na tyle duże, że nie mieszczą się w poprzek desek balsowych, czy podział jak na rysunku poniżęj będzie OK pod wględem wytrzymałości elementu ?

Aha, jeszcze podpytam, czemu nie mogę zamieszczać DXF ? jakiś brak uprawnień?

wręga podział.PDF

[Gość]

Pojęcia nie mam. być może za duży plik DXF i dlatego nie da się wrzucić. Balsowe wręgi trzeba podzielić i zrobiłeś to w dobrym miejscu. Jednak nie jest potrzebne robienie zamków na wsuwanie. To zbędna komplikacja. Oczywiście ażury muszą być mniejsze bo inaczej wręga pokruszy się w palcach.Trzeba to zrobić tak jak w pliku.



PS: wymiana boczków na  balsowe wymusza zrobienie wzmocnienia otworów na serwa co uczyniłem.



[Miras103]

Ok

Rozumiem.

Dziekuję

[Gość]

CAD nie powinien robić problemów ze skalowaniem i to raczej nie tu problem. Jeżeli  jesteś poważnie zainteresowany  wykonaniem tego modelu to jeszcze podpowiem że półżeberka skrzydeł trzeba usunąć. Nie mają sensu całkowicie po usunięciu ażurowań kesonów. dolną część kadłuba też trzeba zrobić balsową. To był jeden z pierwszych projektów CAD  więc trochę przegiąłem z ilością sklejki.



Przerobiłem dół kadłuba. Zobacz ile śmiecia sklejkowego zamienione zostało na balsę. Będzie dużo lżej niż ze sklejki a wytrzymałościowo będzie podobnie. Możesz policzyć bo z tego co liczyłem to 3cm2 balskosklejki to 1g



[Miras103]

Jeżeli mógłbyś podpowiedzieć, co jeszcze można zmienić w konstrukcji modelu, to będę wdzięczny, nie wykluczone, że będzie to pierwszy model wycięty na moim własnoręcznie wykonanym ploterku CO2





słaby film, ale pierwsze cięcia były filmowane tabletem

[Gość]

W zasadzie to możesz ciąć z tych ostatnich moich przeróbek z tym że usuń koniecznie te półżeberka z formatek.



PS: zaimponowałeś mi z tym laserem. Brawo!!



Masz już z usuniętymi półżeberkami



Aaaa,listwy węglowe na natarciach skrzydeł sobie daruj.



[freeman67]

Kolego powiedz mi czy jak użyję grubszych sklejek 3 mm bardzo to wpłynie na ciężar modelu? Pytam bo nie wszędzie tną takie grubości chyba że jesteś w stanie polecić kogoś kto zrobi tak dokładnie jak masz w planach?

[Gość]

Jak użyjesz sklejki trójki to nie poskładasz modelu bo był projektowany pod 2,6 a to oznacza że wszelkie wypusty i  otwory montażowe są dokładnie dopasowane do takiej grubości materiału.

[freeman67]

aaaa no tak. czyli lipa
