dimmus Opublikowano 5 Listopada 2018 Udostępnij Opublikowano 5 Listopada 2018 Kolega przyniósł mi do próby reanimacji regulator jak w temacie. W jednym miejscu czegoś chyba brakuje, ktoś już tam chyba grzebał... . Orientujecie się czy W ogóle można gdzieś znaleźć schemat tego regulatora, albo czego tam może brakować? Zdjęcie w załączeniu. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
micro Opublikowano 5 Listopada 2018 Udostępnij Opublikowano 5 Listopada 2018 Ewidentnie brakuje cewki. W załączniku zdjęcia płytki z rozpiską złącza Canda + niedokończony schemat w Eagle(inżynieria wsteczna ), ale zawsze jakiś pogląd na całość jest. Elte 60.zip Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
dimmus Opublikowano 5 Listopada 2018 Autor Udostępnij Opublikowano 5 Listopada 2018 Super, dzięki piękne za nakierowanie. A ma ktoś pomysł jaki dławik tam zamontować? Chyba żeby kupić kilka, na chybił-trafił montować i zostawić ten który nie wybuchnie . Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
micro Opublikowano 5 Listopada 2018 Udostępnij Opublikowano 5 Listopada 2018 Przecież masz na nim duże 150 w domyśle uH . Prąd 5A. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
dimmus Opublikowano 5 Listopada 2018 Autor Udostępnij Opublikowano 5 Listopada 2018 Jedno co mi nie pasuje to rozmiar dławika, tam rozstaw do zalutowania to jakieś 3mm, a ten "150" ma 12mm. Na spokojnie przysiądę do regla, bo coś mi tu nie pasuje. Prześledzę na spokojnie ścieżki, może ewentualnie spróbuję odpalić regulator. Bardzo dziękuję za dotychczasowe wskazówki, znowu wiem coś więcej . Edit: Być może różnica między moim regulatorem a Twoim jest taka że ten Eflite ma SBEC Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
micro Opublikowano 5 Listopada 2018 Udostępnij Opublikowano 5 Listopada 2018 Jeszcze raz przejrzałem zdjęcie Twojego regulatora.Wychodzi na to, że dławika tam wogóle nie ma, a w rejonie który zaznaczyłeś powinien być kondensator smd (zapewne coś ok.100nF) . To ciekawe, bo scalak przetwornicy i dioda są na swoim miejscu . Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

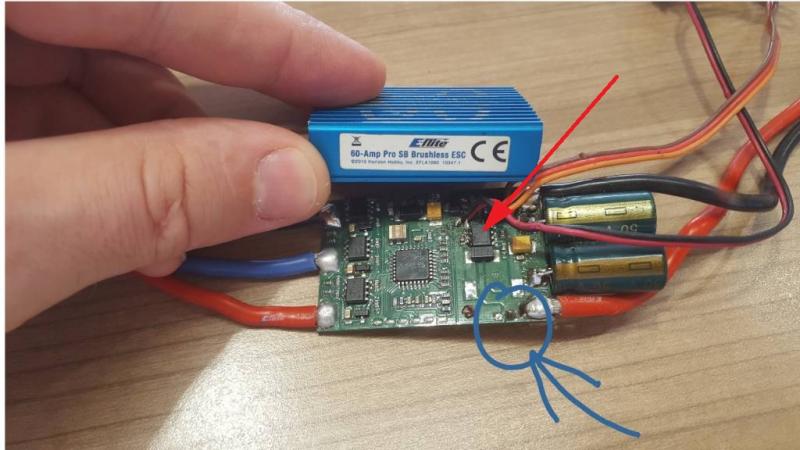

dimmus Opublikowano 6 Listopada 2018 Autor Udostępnij Opublikowano 6 Listopada 2018 Wstawiłem kondensator i dalej nie działa ;/, ale jest progres, bo coś już można poprzedzać, bo jest napięcie. Podłączyłem silnik żeby sprawdzić czy w ogóle regulator się włączy, ale nie chce. Regulator napięcia (78l05) działa prawidłowo, ale wydaje mi się że walnięty będzie ten scalak zaznaczony czerwoną strzałką. Nie bardzo mogę znaleźć danych scalaka, ma oznaczenia od góry 5430, następnie TI 02H, Z182G4, W datascheet nie znalazłem go, masz może informację co to za scalak? jak znaleźć go w datasheet? Nie bardzo wiem jakie napięcia powinny pokazać się na stopkach, ale na niektórych jest napięcie pakietu, a na dwóch 3,3V. Ten scalak chyba uruchamia cały regulator. Może jest opcja żeby obejść go kosztem BEC? Problemem dla mnie jest też, że jest to płytka 3 warstwowa i nie wszystkie ścieżki widać, ale architektura regla jest prawie taka jak Twojego Romku. Przepraszam za moje może trochę laickie pytania, ale może akurat uda się regulator zreanimować . EDIT: czy ten scalak to będzie komparator podwójny np lm393? Czy coś innego? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
TomTech Opublikowano 7 Listopada 2018 Udostępnij Opublikowano 7 Listopada 2018 To jest przetwornica DC/DC TPS5430 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
micro Opublikowano 7 Listopada 2018 Udostępnij Opublikowano 7 Listopada 2018 To jest przetwornica DC/DC TPS5430 Dokładnie. Jak nie używasz BEC-a to możesz się nim nie przejmować. Zerknąłeś do schematu ? . Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
dimmus Opublikowano 7 Listopada 2018 Autor Udostępnij Opublikowano 7 Listopada 2018 Nie mam programu do otwarcia zainstalowanego, a nie miałem też za bardzo czasu. Jutro pomierzę układ, choć chyba trochę robota ponad moją wiedzę. Przetwornica ma sprawnego mosfeta, więc nie trafiłem. Sam regulator 7805 podejrzanie wygląda, ale na wyjściu podaje prawidłowe 5V. Pozostaje powierzyć diody, sprawdzę tranzystory i jak nie znajdę przyczyny to oddam go koledze, niech sam się martwi . Zastanawia mnie dlaczego w ogóle nie włącza się. Nie mówię już o uzbrojeniu, ale silnik nawet nie piknie. Typowałem przetwornicę, bo do niej jest podłączony włącznik, a po stronie wyjść napięcia były jak na wejściu, dlatego mi nie pasowało. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
