Extra 330sc 2,04m od S2G


MrMichal
 Udostępnij

Rekomendowane odpowiedzi

Witam serdecznie. Przedstawiam relację z budowy modelu Extra 330sc od dawno już nie istniejącej czeskiej firmy S2G. Model nabyłem okazyjnie dawno temu i w końcu zacząłem robić pierwsze przymiarki do montażu.

Rozpiętość: 2,04 m

Waga: ??? Producent zakłada 6,2 kg. Pusty model waży 3,5 kg.

A tak się prezentuje wstępnie poskładany model:


  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Witam po krótkiej przerwie. Trochę już mam porobione ale przedtem napiszę parę zdań o samym modelu. A więc tak: kadłub, statecznik pionowy oraz maska są wykonane z laminatu, wygląda solidnie i nie ma się do czego doczepić. Skrzydła i stery są wykonane metodą rdzenia styropianowego pokryte balsą albo jakimś fornirem. Model był już pokryty folią i nie wiem dokładnie, może to wyjdzie przy montażu. Usterzenie pionowe i poziome razem waży coś koło 300 gramów. Folia jest położona perfekcyjnie. Otwory w kadłubie były już wykonane, wszystko jest bardzo dokładnie spasowane. Rura skrzydeł, steru wysokości i goleń podwozia są aluminiowe.

Model składam wg bardzo skąpej instrukcji z załączonych części. Niestety w fabryce zapomnieli o paru szczegółach. Brak jakiegokolwiek sposobu na zabezpieczenie skrzydeł oraz połówek steru wysokości przed rozsuwaniem. Po drugie mocowania serw trzeba wymyślić i wykonać od zera samemu, choć producent przewiduje montaż serw w kadłubie bo są wyprowadzenia popychaczy w ogonie.

 OK, dość pisania, pora pokazać postępy.

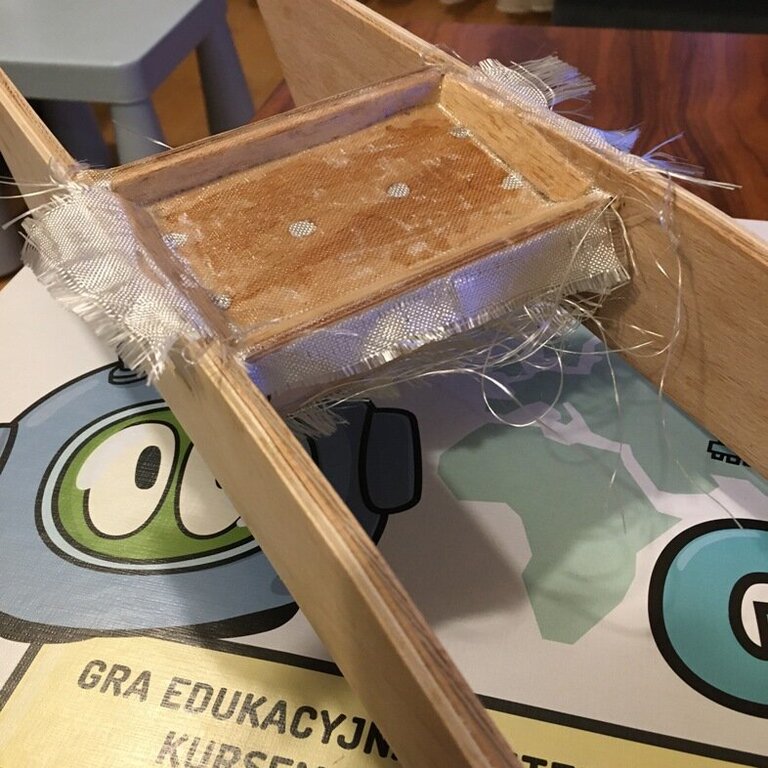

Wykonane zawieszenie podwozia ze sklejki (było w zestawie) z dodatkowymi wzmocnieniami

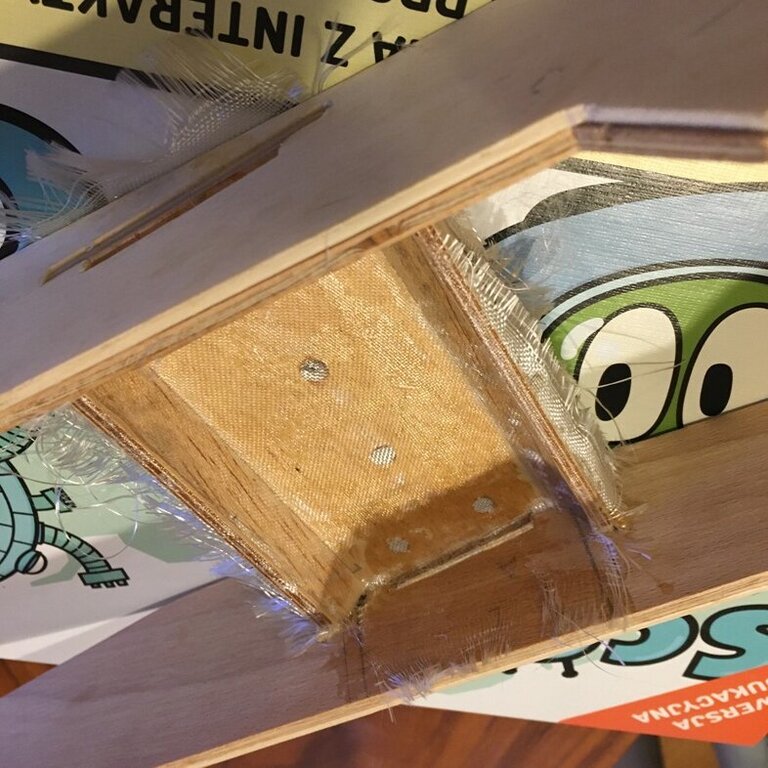

Laminowanie

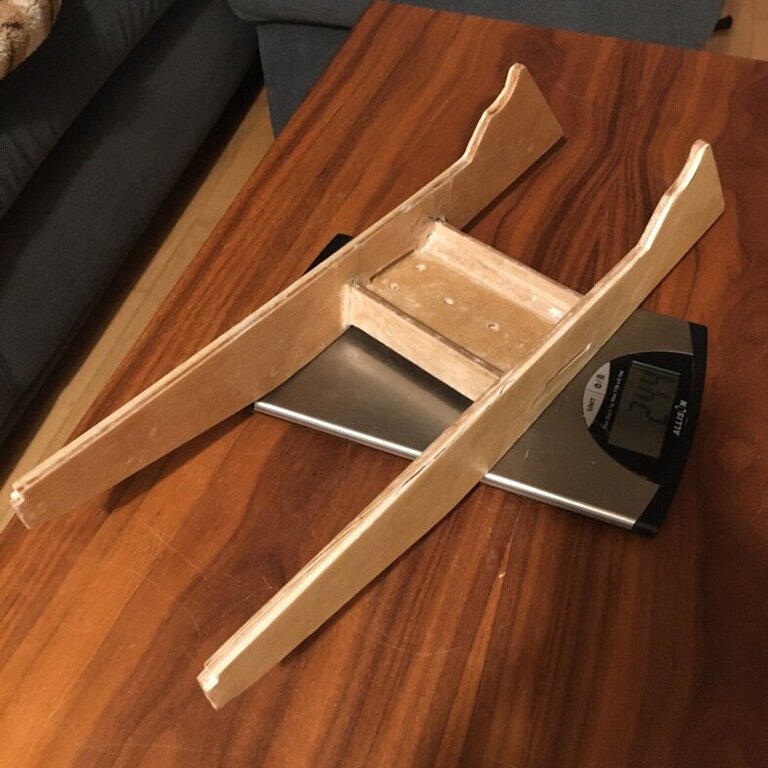

I gotowy zalaminowany element





Przymiarka w kadłubie

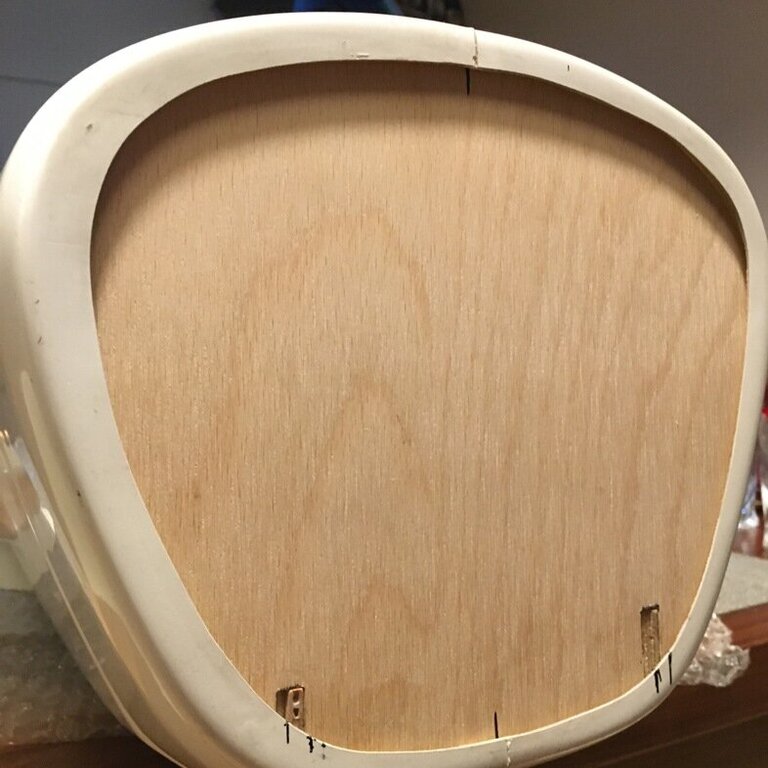

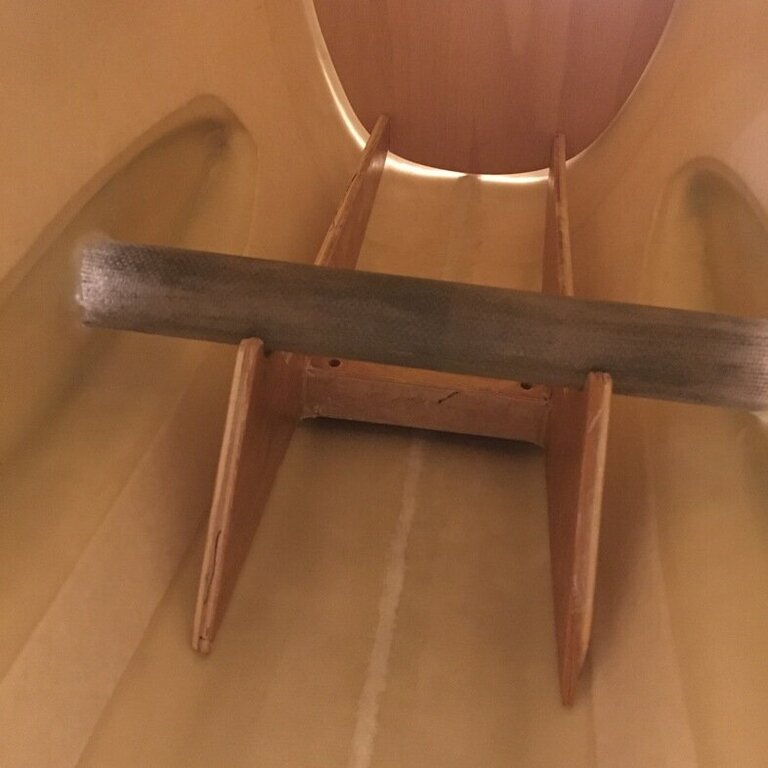

IMG_1684.thumb.JPG.1a3595dd169588b12b8646ba7581a332.JPGTak wygląda od zewnątrz

A tak wygląda od zewnątrz



W międzyczasie rozrysowałem ramkę do serwa steru kierunku, sklejka 4mm




To na razie tyle. Może coś z tego będzie ?

Pozdrawiam

  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...

Trochę czasu minęło od ostatniego wpisu, ale to nie znaczy że temat umarł. Wręcz przeciwnie, cały czas coś się dzieje. Przygotowałem lepsze miejsce do prac przy modelu co opóźniło prace. Klejenie póki tak zimno raczej będę musiał robić w domu bo w garażu za zimno.

No ale do rzeczy.

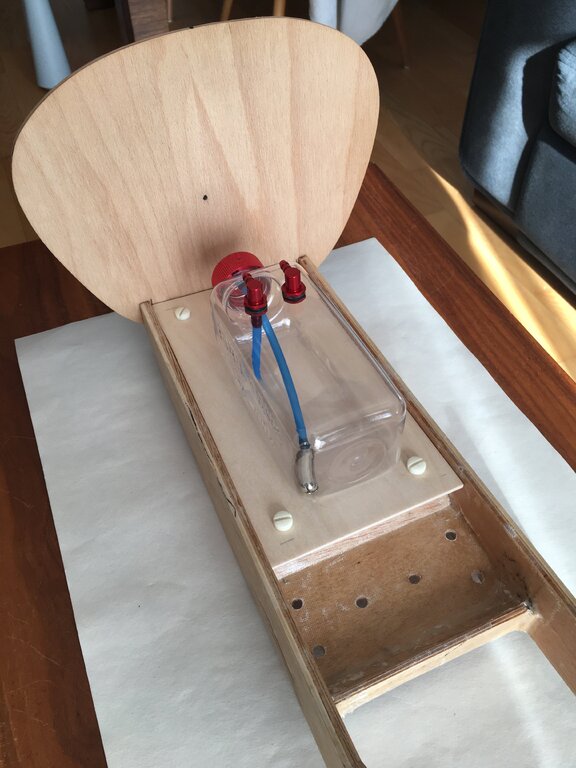

Przygotowałem półkę pod zbiornik paliwa, odkręcaną na wszelki wypadek



IMG_2200.JPG.f7e2b0072ac4e6443ac2599dabc0e043.JPGIMG_2210.JPG.e52b74a765d337305819899e21f5f767.JPGIMG_2211.JPG.28ab4ff3b024a19dd4b0d685ef854fc9.JPGIMG_2212.JPG.b36c1e1b881dde76dcbf5a21c0630ffa.JPG

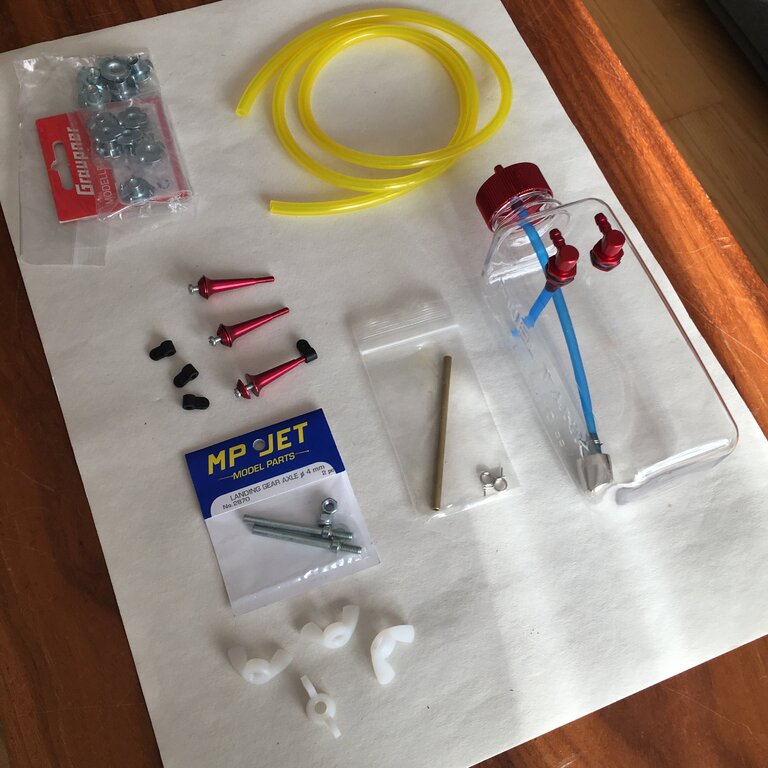

To już jest na gotowo i dopasowane. Można wklejać w kadłub i montować podwozie, tym bardziej że mam już trochę galanterii oraz niezbędne nakrętki pazurkowe



IMG_2222.thumb.JPG.09182f8abffd480fa896ac3125550dda.JPGIMG_2223.thumb.JPG.6fed9adcba95e04a9e6c2873b88aacbc.JPG

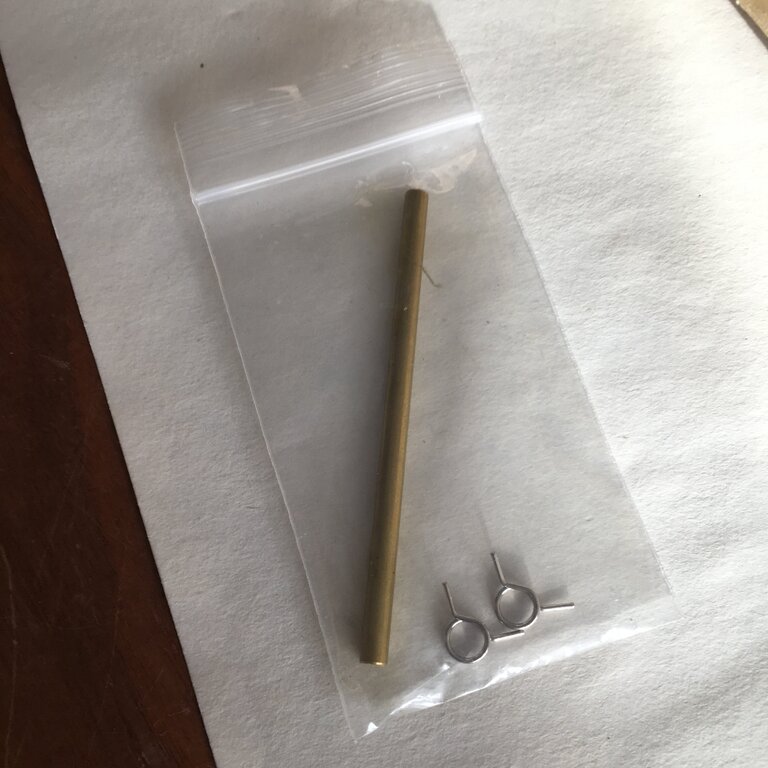

Nie wiem do czego służy ta rurka mosiężna z zaciskami załączona ze zbiornikiem paliwa???  Nakrętki motylkowe - do łączenia skrzydeł. Reszta - wiadomo ;)

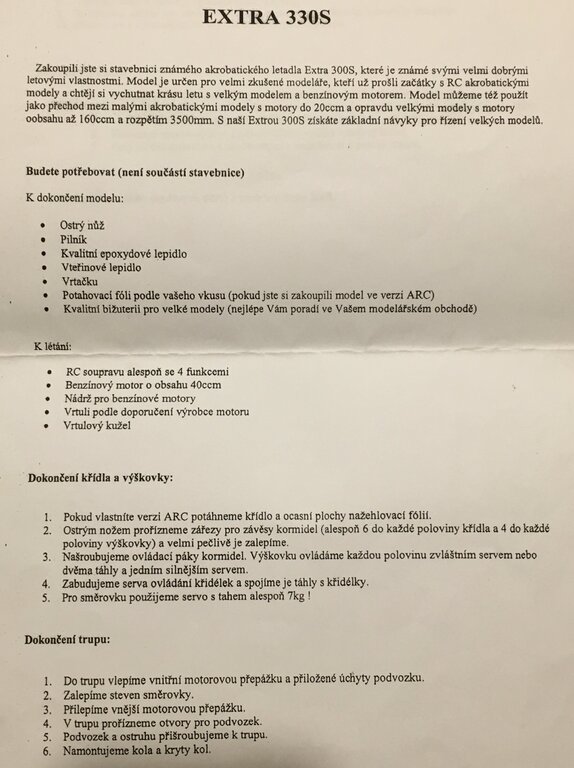

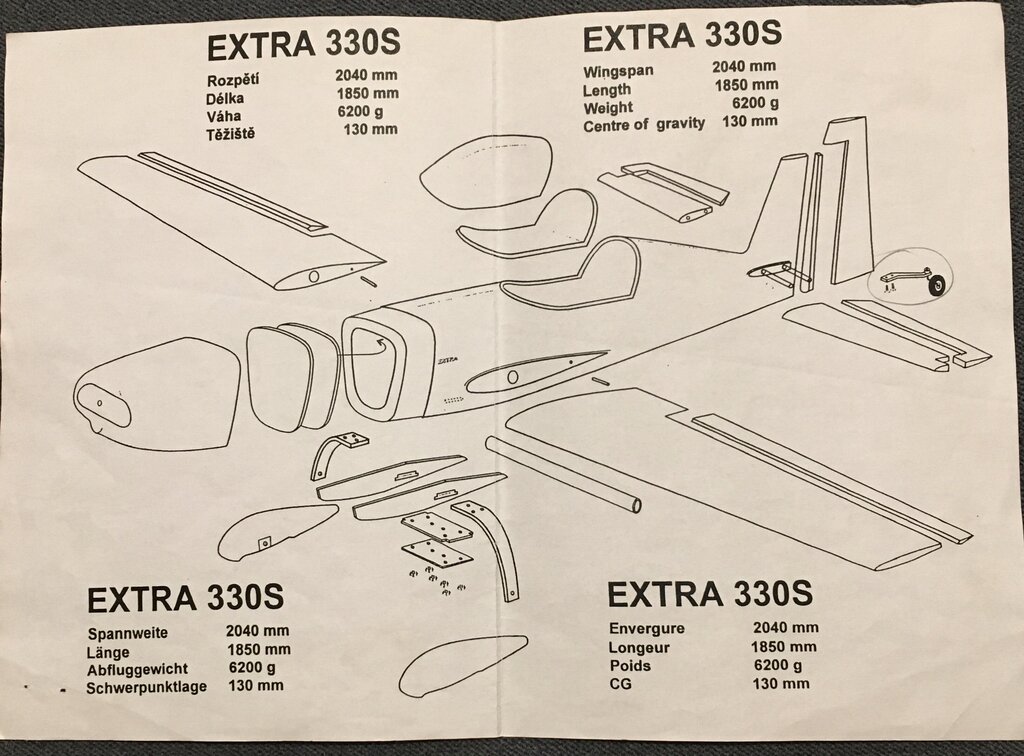

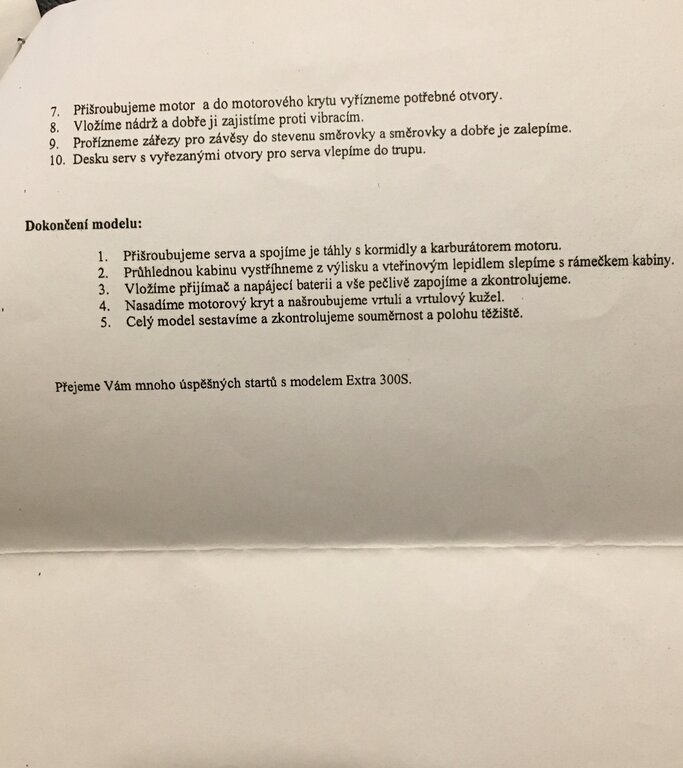

Generalnie, kierowałem się instrukcją zawartą do zestawu :)



1076331124_IMG_2213(edytowany).thumb.JPG.66f734e4313deae8a49bc6dc9071c3ea.JPG1430719027_IMG_2214(edytowany).thumb.JPG.f622d736e34cd3ef398bb10c5e463e50.JPG897623579_IMG_2215(edytowany).thumb.JPG.d09a5e70f2b0adcc5cd9d40fd09f9192.JPG



Mam dylemat co do ilości zawiasów, jeśli zastosuję mocne kołkowe to też tak dużo? Po 6 sztuk na lotkę oraz po 4 na połówki wysokości i kierunku?

Nie mam też pewności jak mocne serwa dać. Myślę że max 9 kg ale?? Może macie jakieś sugestie?

Pozdrawiam i obiecuję częstsze aktualizacje :)


Odnośnik do komentarza
Udostępnij na innych stronach

Witam. Prac ciąg dalszy. Wreszcie mam ten etap budowy za sobą. Wkleiłem wręgę, zawieszenie podwozia i rurę skrzydeł. Zamontowałem też zbiornik paliwa na półce przy pomocy opasek zaciskowych.

pfmrc2.JPG.44333d7cdfbf3ac8cc73af2df0bc5939.JPGpfmrc.JPG.cd3c8ddbc285447d2eae95285127f998.JPGpfmrc3.JPG.2d4e364a9d1e823c93579085b610055b.JPG



Chyba będzie potrzebne "trochę" rowingu i wiaderko żywicy aby to wszystko zintegrować ze sobą :)

Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

  • 11 miesięcy temu...

Witam po dość długiej przerwie, niestety z braku czasu nie zrobiłem dużych postępów z modelem. Jednak coś już porobiłem i pora wstawić parę fotek.

Skleiłem obie części wręgi i wkleiłem do kadłuba tą misterną sklejkową konstrukcję do kadłuba. Wszystko zalaminowałem rowingiem węglowym na żywicy L 285 najstaranniej i najsolidniej jak tylko umiałem ze wszystkich stron. Na fotkach widać jak to zrobiłem










Praktycznie wszystko jest zatem przygotowane do montażu podwozia, zbiornika paliwa i silnika.



Więc teraz pora na silnik.

Najpierw musiałem określić dystans między silnikiem a wręgą. Odrysowałem obrys maski i wpasowałem w to motor.

IMG_2382.JPG.1285816aca4016aaa73120002389c0fc.JPG  IMG_2386.JPG.66734fad61409d4b731bb4a9f3fe895f.JPG



Podkładka sklejkowa, jeszcze ją odchudzę

IMG_2458.JPG.d1f091db12fe63f3ef863b932902bfac.JPG  IMG_2459.JPG.2df97c97bdc7ddef8df0485d9cb2ca4e.JPG



Przymiarka silnika, ostatecznie obniżyłem silnik chyba o ok 7 mm bo był za wysoko

IMG_2473.JPG.10b28e78e76718222989439da25bad8e.JPG  IMG_2475.JPG.c9bcca701c58ffdd1ab1fe9ad3a7a896.JPG



Poszedłem też za radą kolegi i ustawiłem silnik głowicą pod kątem a nie w dół. Wszystko się wtedy mieści pod maską a wyloty z tłumika będą skierowane w dół pod model a nie w bok, zawsze to czystszy model. Mocowanie silnika pozwala jednak na łatwą zmianę tego ustawienia. Muszę te otwory lepiej spasować :)




A tak by to wyglądało pod maską, wał silnika będzie na środku, trzeba tylko dać podkładkę ustalającą wykłon.

   IMG_3331.JPG.3be26057532d5c01127608e9c42216b4.JPG  IMG_3333.JPG.9a780cf4cf50849c203ef1e85f1775f5.JPG



Chyba przy takim ustawieniu pozostanę, pozostało jeszcze ustawić wykłon silnika odpowiednią podkładką ale to już pikuś. No przykręcić tłumik, hehe.

Uff, mam nadzieję że dalej już będzie lżej bo do tej pory było ciężko, przez te etapy montażu przebrnąć.

CDN.

Pozdrawiam

  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 rok później...

Model niestety jeszcze nie gotowy, pozostało zamontować serwa i elektronikę. Generalnie to myślałem pierwotnie że oblatam już model w tym roku ale się nie wyrobiłem ze wszystkim. Na chwilę obecną model poskładałem aby sprawdzić wyważenie modelu i ogólnie czy wszystko pasuje. I jest Ok, silnik jest trochę ciężki ale serwa w ogonie i zasilanie go zrównoważą i powinno się obyć bez dodatkowego dociążania. Tak się prezentuje na kołach




W następnych postach wstawię trochę fotek ze szczegółami co i jak zrobiłem w modelu. Muszę jeszcze przymierzyć maskę silnika, jak będzie ten dystans odpowiedni, to może zamienię go na tuleje 35 mm ale to ułatwi tylko montaż silnika ale wagi nie zmieni.

Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

Wydaje mi się, że model będzie bardzo łądny, widać to po starannym wykonywaniu. Model laminatowy to też super sprawa. Latałeś już akrobatami, czy to twój pierwszy trochę większy akrobat?

Ja latałem trenerkami i na następny sezon mam Yak'a od RC Factory, a za dwa lata myślę nad jakimś większym akrobatem.

Odnośnik do komentarza
Udostępnij na innych stronach

To mój pierwszy taki duży model z silnikiem benzynowym, generalnie sporo latam na szybowcach, ale w spalinach mam doświadczenie, drugi mój model motoszybowca był napędzany silnikiem metanolowym. Trenerki też "przerobiłem" a aktualnie latam też czymś takim:

IMG20230812151546.thumb.jpg.47211f3d7ea402aca9cbb62310571243.jpgIMG20230719175039.thumb.jpg.628cd0844c1c2cc50b0485c62d5c1770.jpg

Ten drugi to Sereno f3a electro

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Chciałbym już go oblatać w przyszłym sezonie, a co do ozdabiania to na pewno będzie kolorowo. Albo coś wymyślę lub podpatrzę na gotowe wzory. Na razie skupiam się na pracach modelarskich przy modelu. Instrukcja jest szczątkowa, sporo trzeba wymyślić i zrobić samemu, zestaw był bez tzw galanterii, ale już mam prawie wszystko😃

Odnośnik do komentarza
Udostępnij na innych stronach

Kiepsko trochę z czasem aby na poważnie się lataniem zająć. Ale rekreacyjne polatać na okolicznych łąkach czy pojechać na lotnisko to jak najbardziej trzeba😃 ps. Dzięki za podpowiedź o symulatorze, muszę coś pokombinować bo się przyda, fajny pomysł
