Fiflet

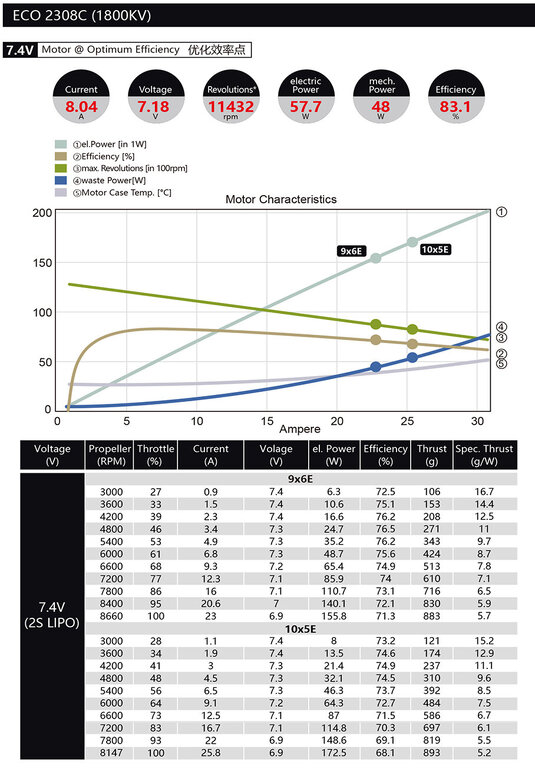

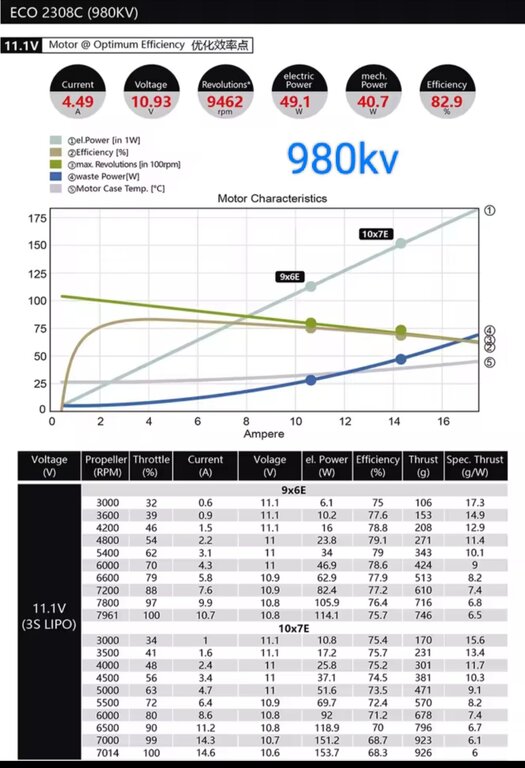

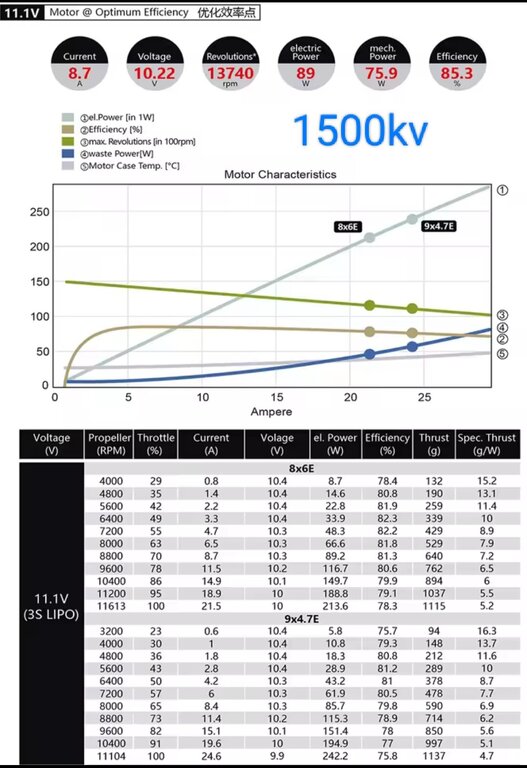

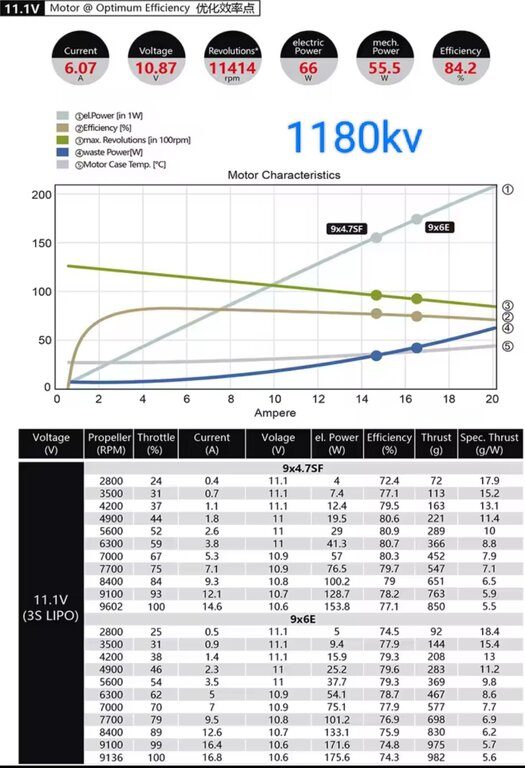

Wybieram silniki do Lancastera i potrzebuje pomocy w wybraniu najlepszej opcji. Planuję użyć 4 silników Dualsky 2308c v2. Dokładnie chodzi mi o wybranie odpowiedniego KV. Śmigła muszą mieć 9 lub 10 cali tak żeby nie wystawały pod kadłub. Ciągu potrzebuję ok. 800g (to już jest z dużym zapasem) Zacznę od opcji na 3s: 1500KV 1180KV 980KV 1500kv i śmigło 9 cali to zestaw średni pod kątem temperatury Jest jeszcze opcja żeby zasilanie było z 2S ale nie wiem jak z tym w takim dużym modelu. Niby masa pakietu jeszcze mniejsza to i ciągu mniej potrzeba. Zastanawiają mnie jeszcze te temperatury na wykresach, pomiędzy 150 a 200 stopni. To realne?

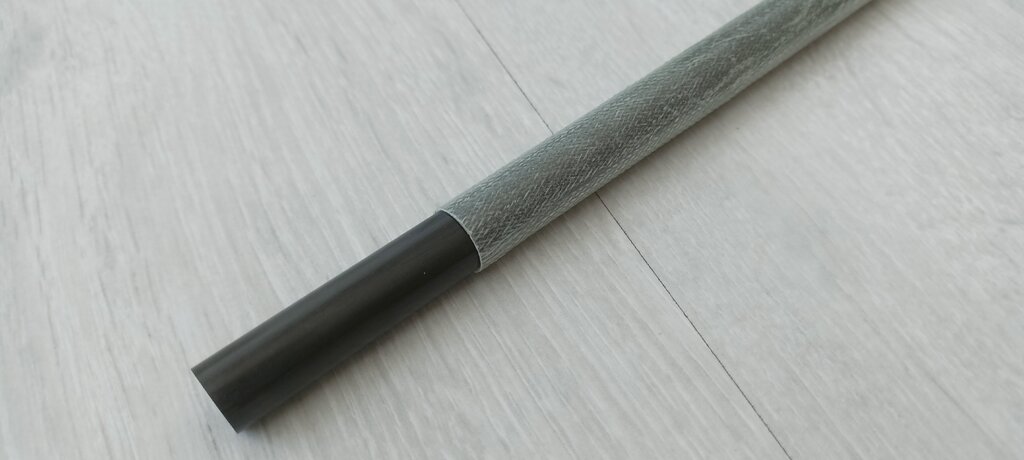

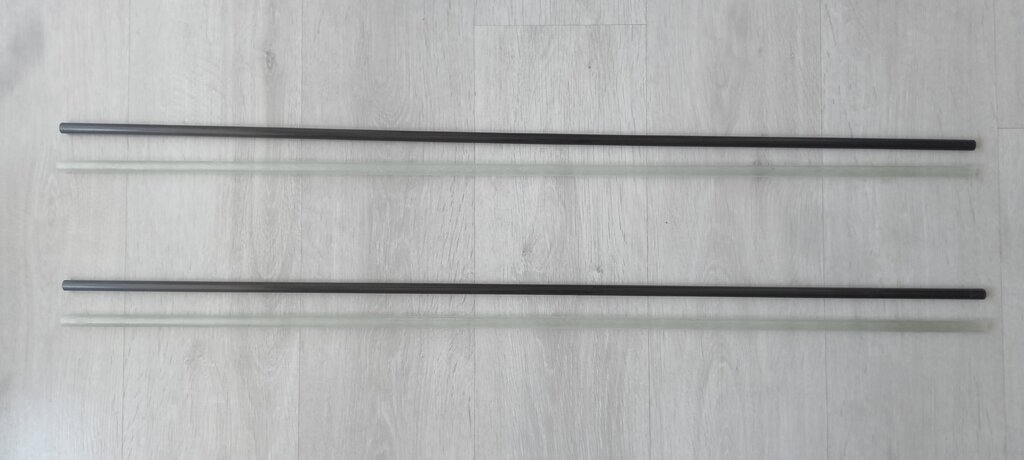

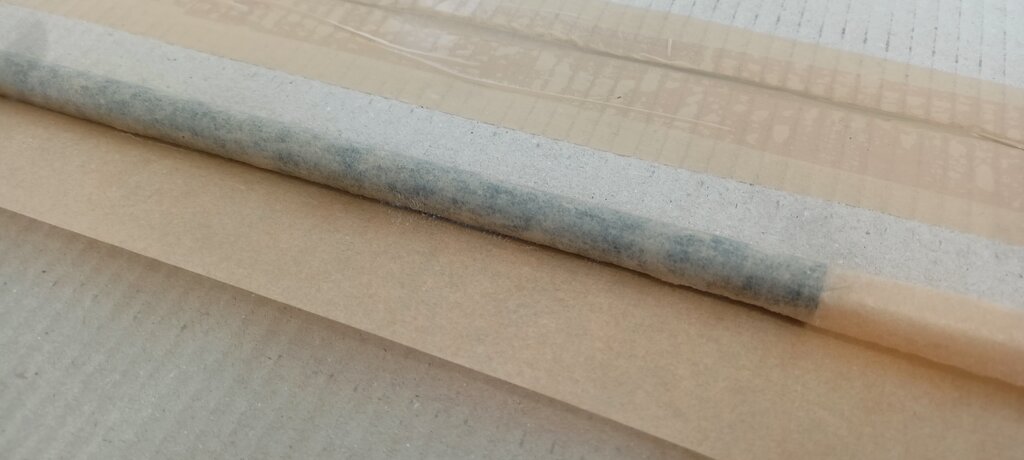

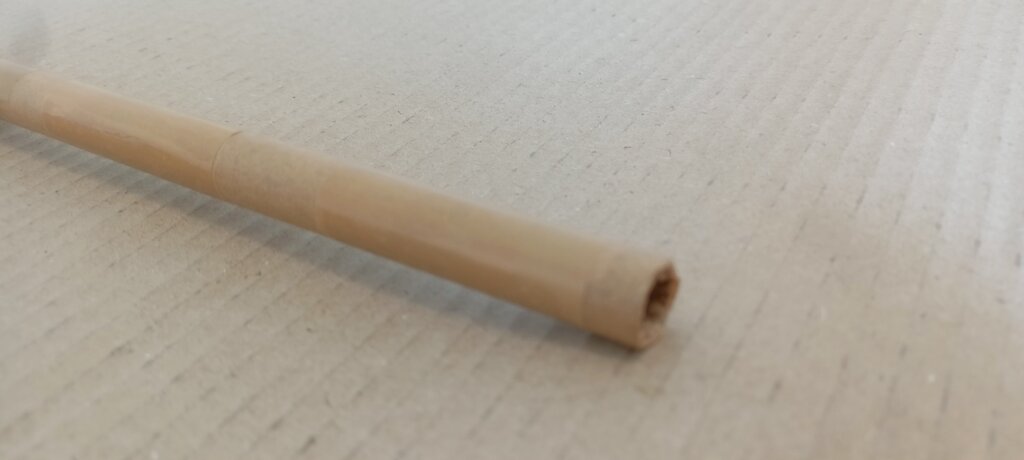

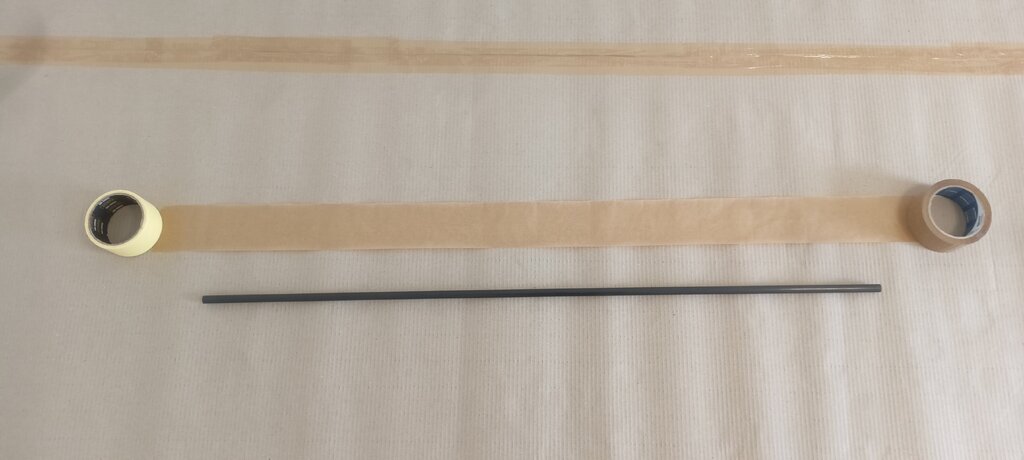

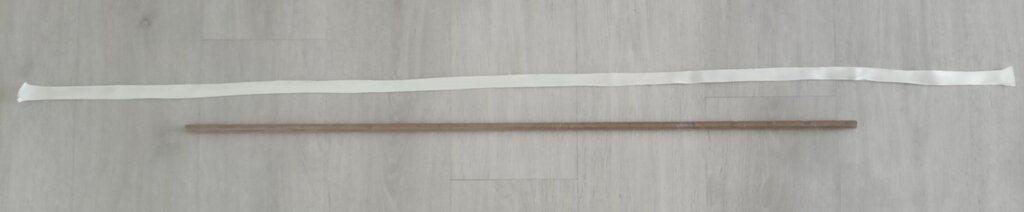

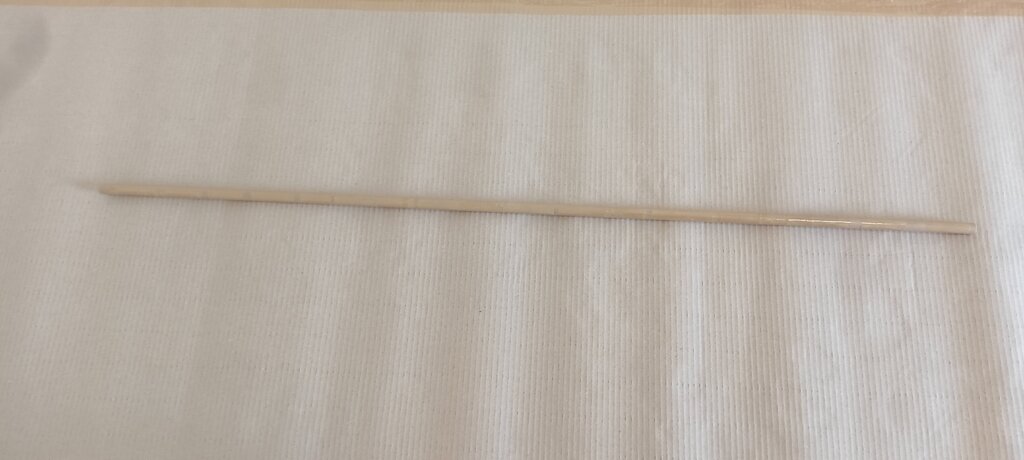

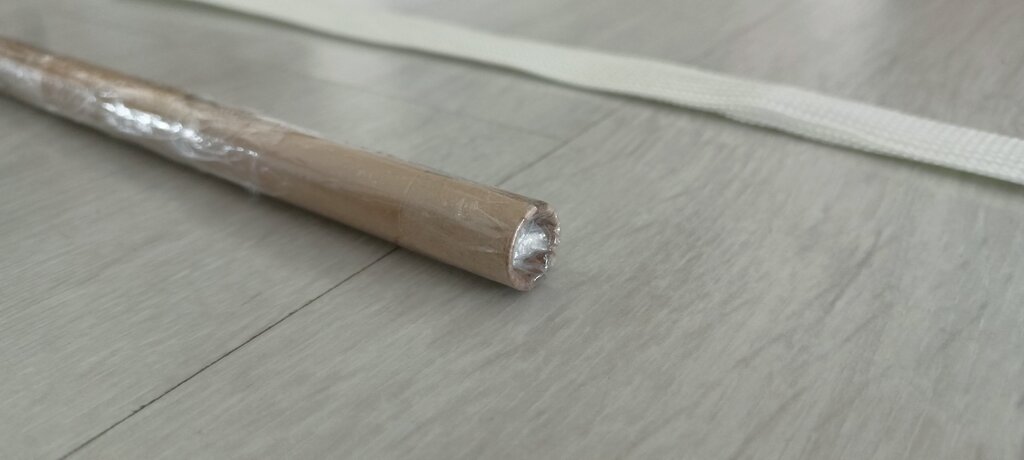

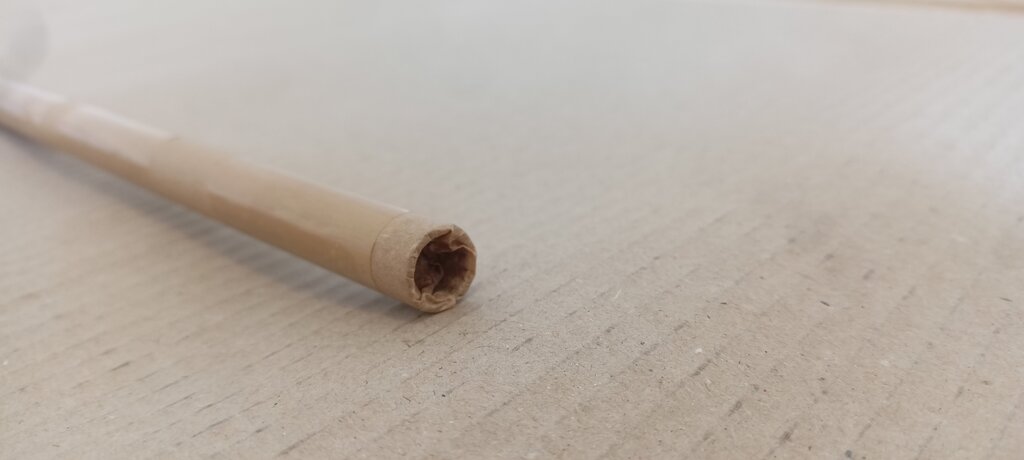

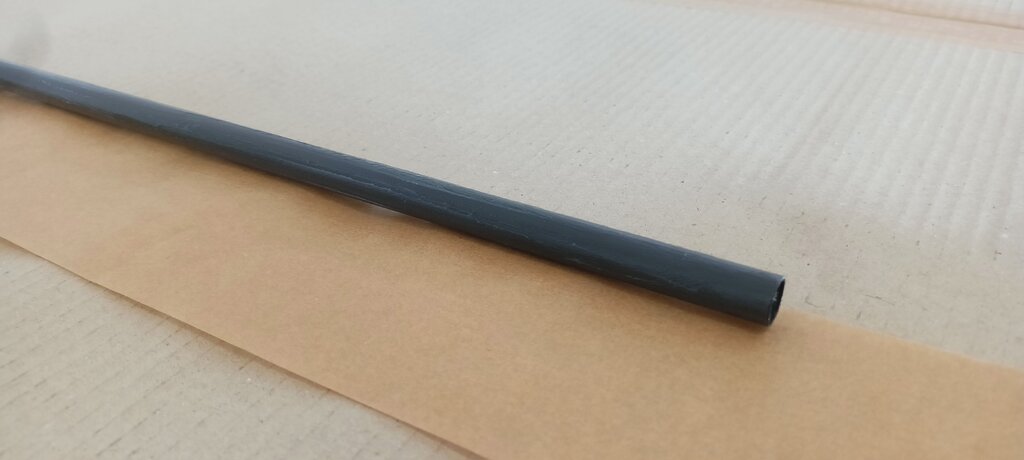

Czas zacząć budowę Lancastera. Zrobiłem kieszenie laminatowe na rurki 12 mm, wyszły perfekcyjnie. Rurkę ze środka udało się wyciągnąć w rękach (nic się nie skleiło), grubość ścianki kieszeni to 0.4mm, waga metrowej kieszeni to 24 g. Jest lekki luz ale taki jak powinien być. Pokażę jak jak je robię - może komuś się przyda. Zaczynam od odmierzania szerokości paska papieru do pieczenia tak żeby rurka była owinięta dokładnie dwa razy. Następnie rurkę smaruję bardzo cienko smarem (nie wiem dokładnie co to za smar ale jest biały) i rurkę układam na początku paska papieru: Smar ma dwie funkcje, oprócz bardzo łatwego wyciągania rurki później przykleja do siebie papier, dużo łatwiej jest zawinąć całą rurkę: Teraz zawijam papier do końca i zabezpieczam go taśmą pakową, taśma ma grubość 0.02mm więc praktycznie nie wpływa na późniejszy luz (grubość robi papier): Końcówki papieru zawijam do środka. Potem na tak przygotowaną rurkę daje jeszcze folię stretch (jeszcze cieńsza niż taśma), nie ma szans żeby żywica przykleiła się do folii a po wyjęciu zostawia bardzo gładka powierzchnię wewnątrz kieszeni: Na to naciągam rękaw szklany: Rękaw dajemy z naddatkiem tak żeby po obu stronach było można go zawiązać. Ja przy wiązaniu końcówek przeplatam sznurek z jednej i drugiej strony na którym z jednej strony wieszam rurkę pionowo a z drugiej strony zawieszam 1.3kg ciężarek. Po nasączeniu zywicą, odcięciu końcówek i usunięciu papieru i folii powstaje coś takiego: Ja używam żywicy L285 z utwardzaczem H286 (czas 2h). Mam już też koła do Lancastera, 100mm: Podwozie jednak będzie, będą mechanizmy 5 kg, mechanizm 5kg waży 26 g więcej od 3 kg. Wolę dodać tą wagę i mieć solidne podwozie. Jeden zestaw podwozia (mechanizm + koło + części aluminiowe) ważyć będzie 150g. Czyli całe podwozie 300g.

Temat oświetlenia rozwiązany, skorzystałem z gotowego sterownika i wybrałem zestaw LED'ów. Zasilanie bezpośrednio z pakietu 3S. Jedynym minusem jest to że Lancaster miał światła stałe tu jednak wszystko miga (są dwa tryby ale oba migają). Światła stroboskopowe oślepiają nawet w dzień - ledy są mega jasne. Może to i lepiej że migają, samolot będzie lepiej widoczny. Na oświetlenie zdecydowałem się głównie przez to że cały spód modelu jest prawie czarny. Słabo widać ale film z testów oświetlenia: VID-20250712-WA0001.mp4

Racja, waga takiego żeberka ze sklejki lotniczej 2 mm nawet z otworami ulżeniowymi to 8-10 g. Przy 6 sztukach to już 60g. Jak zachowuje się taka sklejka balsowa? Jest miękka? Twardsza od zwykłej balsy?

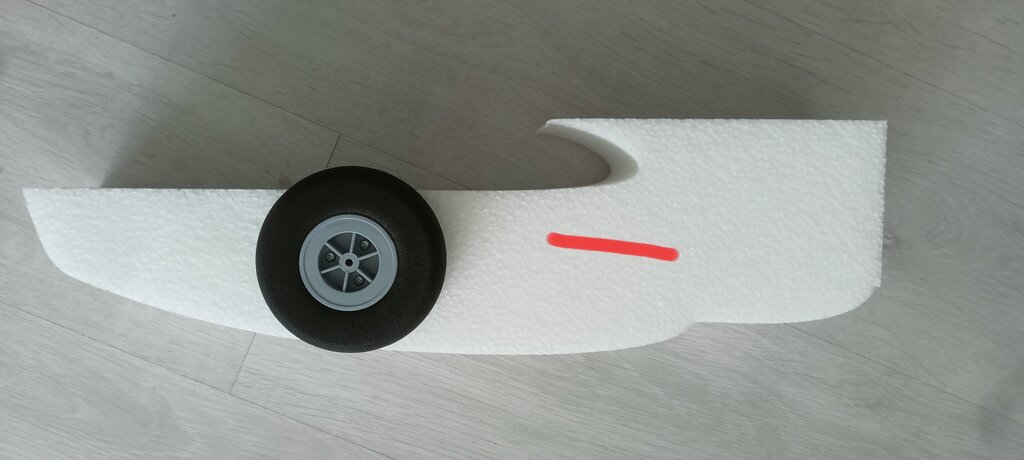

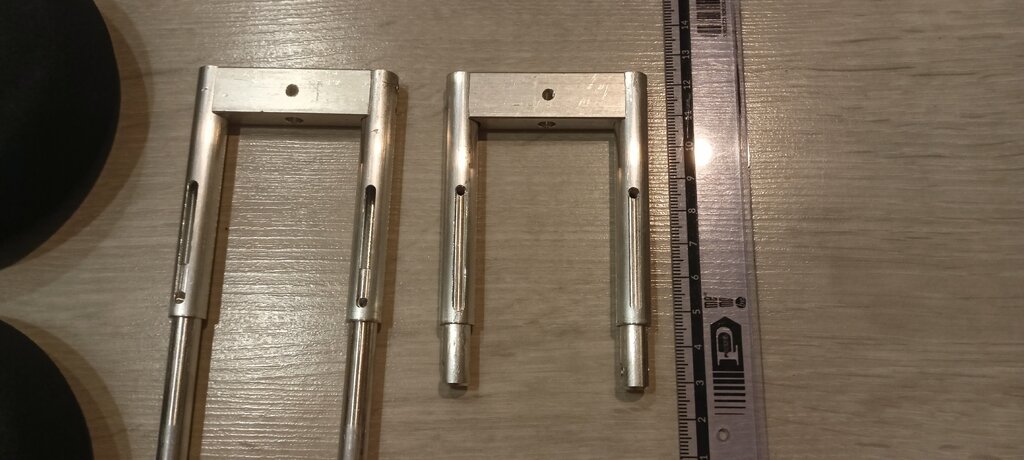

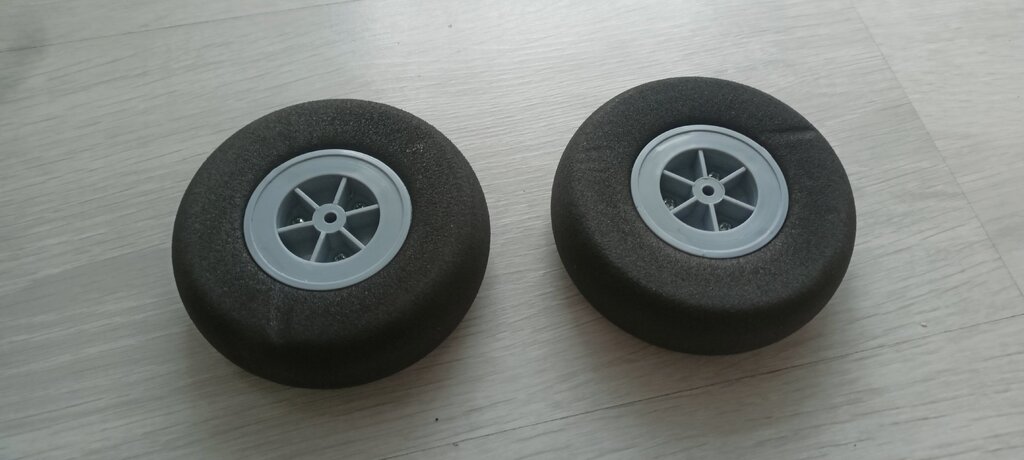

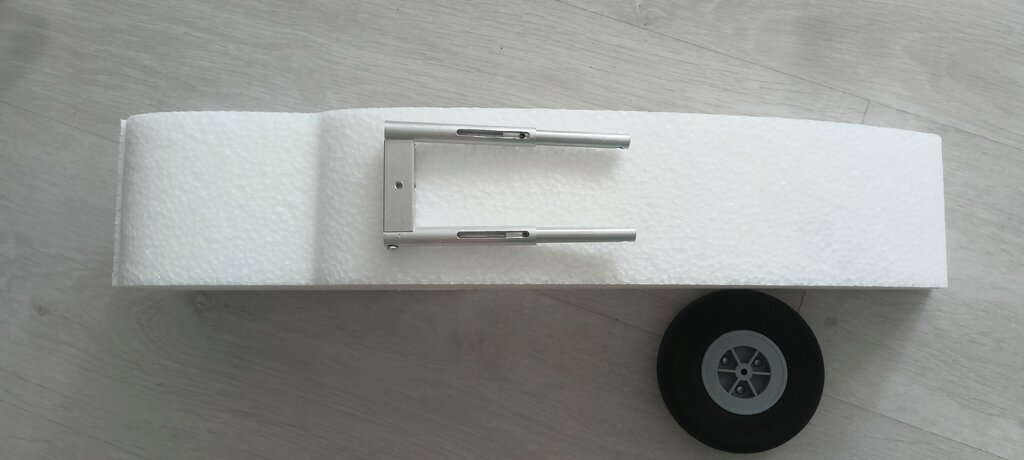

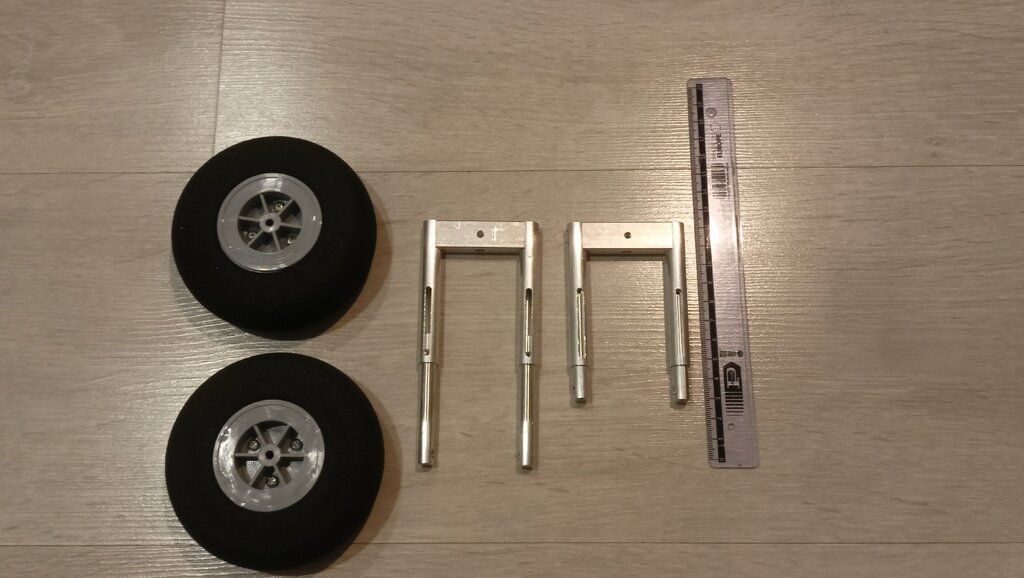

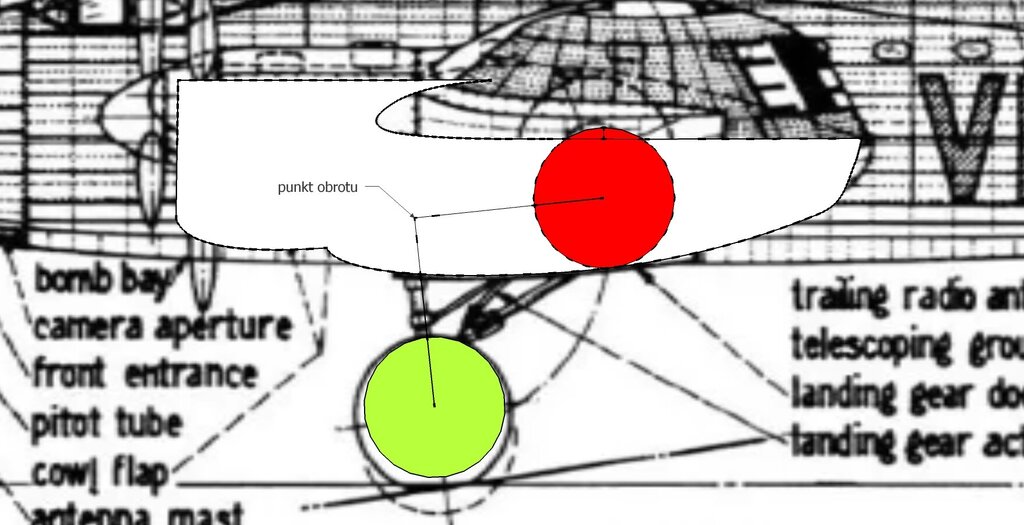

Te sklejki są niby po to żeby rurki nie rozdarły poszycia, jednak są one dość krótkie jak na 1,2m skrzydła które trzymają. Siła może być spora i boję się że wyjdą górnym lub dolnym poszyciem. Z drugiej strony nie wiem jak to będzie pracować, nikt takiego czegoś jeszcze nie robił. Chodzi tu głównie o takie łączenie prętów że sklejką. Myślę o sklejce 2 mm lotniczej, mega wytrzymała i grubość 2 mm jest w miarę lekka. Chodzi tu o to żeby siłę z rurek rozłożyć na większej powierzchni. Skrzydło będzie gdzieś za tydzień, chcę je skleić jako pierwsze i zobaczyć co z tego wyjdzie. Zrobię testy jak to będzie się giąć - albo nie będzie bo wydaje się to być mega mocne. Wybrałem już że zasilanie, będzie z 3s i na pewno będzie oświetlenie. Plan na podwozie jest taki że jak będę miał skrzydło z gondolami to sprawdzę czy koło 110mm wejdzie bez konieczności zmiany konstrukcji. Jeśli uda się to jakoś dopasować to pojawią się mechanizmy z Aliexpress (te czarne) do 3 kg. Model będzie na tyle lekki że czy tak czy tak będzie można go wyrzucić z ręki a przy dobrej powierzchni do lądowania można startować i lądować na kołach. Gdyby powstało podwozie to dodam stery kierunku (serwa 9 g) i sterowane tylnie kółko - ale to wszystko zależeć będzie od wagi skrzydła i czy w ogóle będzie miejsce na podwozie. I jeszcze temat oświetlenia, w żadnym modelu jeszcze nie mam. Możecie coś polecić, jakiś gotowy zestaw? Czy raczej lepiej samemu to robić?

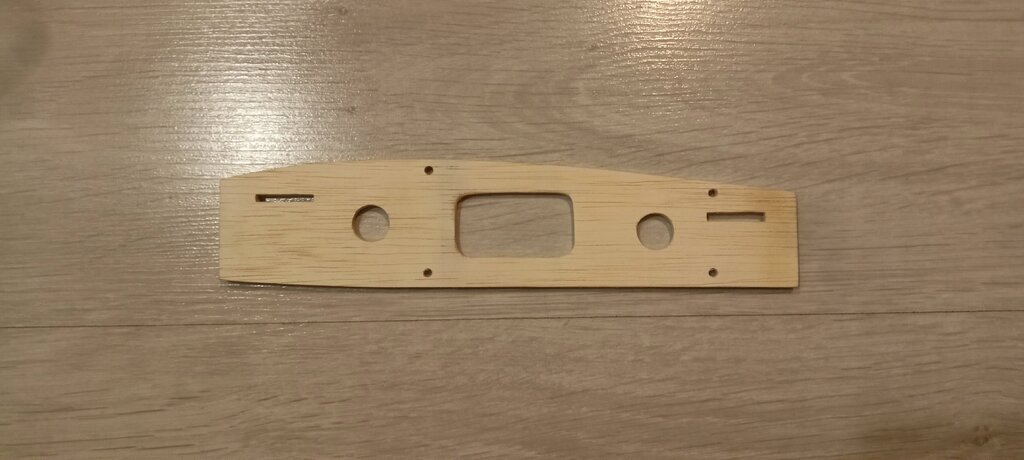

Wybieram sklejkę którą zastosuję w rozwiązaniu podanym kilka postów wyżej. Co będzie lepsze: - sklejka lotnicza 2 mm, - sklejka brzozowa (standardowa) 3 mm, - lekka sklejka 3 mm, - sklejka lotnicza 3 mm tylko z otworami ulżeniowymi. Jeszcze raz wrzucę zdjęcia:

Raczej latam koło domu ale czasami jadę na lotnisko polatać z innymi. Model pewnie będzie wyrzucany z ręki więc potrzebuję pomocnika. Skrzydło 1,8 m wchodzi na styk bez składania przedniego siedzenia. A po za tym przechowywanie, ciężko będzie gdzieś upchać takie skrzydło.

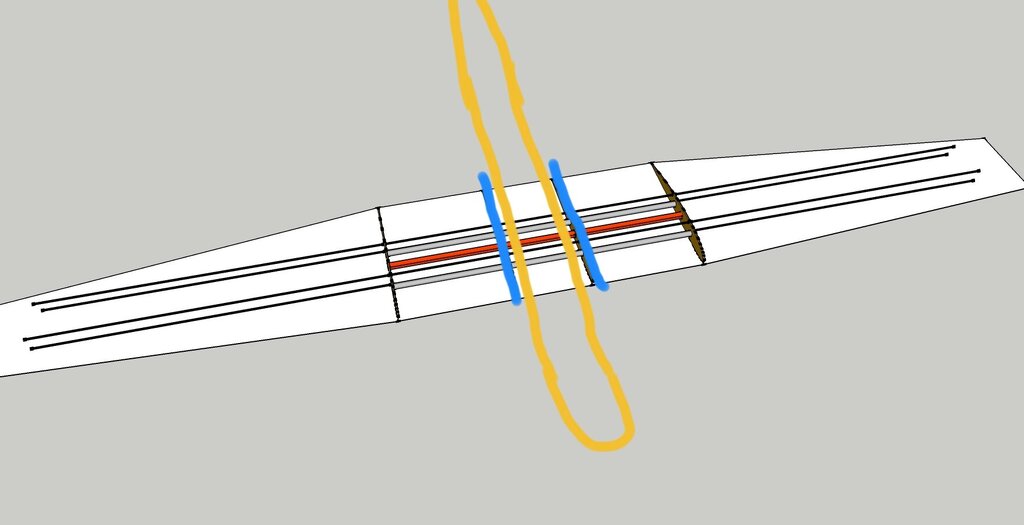

Dzielone na dwie części, zaraz przy kadłubie. Mniej więcej tak: Kadłub to żółte a miejsca dzielenia to niebieskie kreski. Po to taka konstrukcja, jakby było w całości to było by dużo prościej. Ale nie zmieści mi się 2,4m skrzydło w samochodzie.

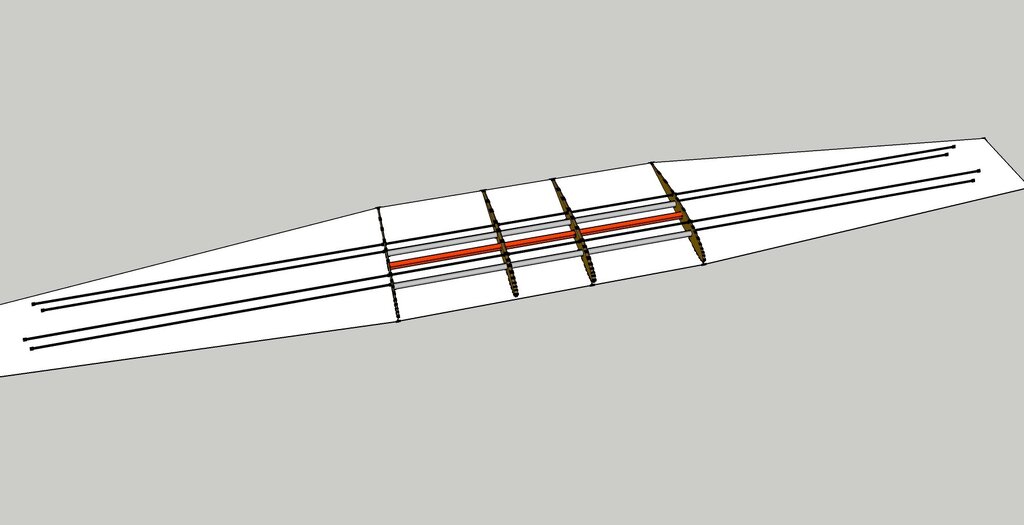

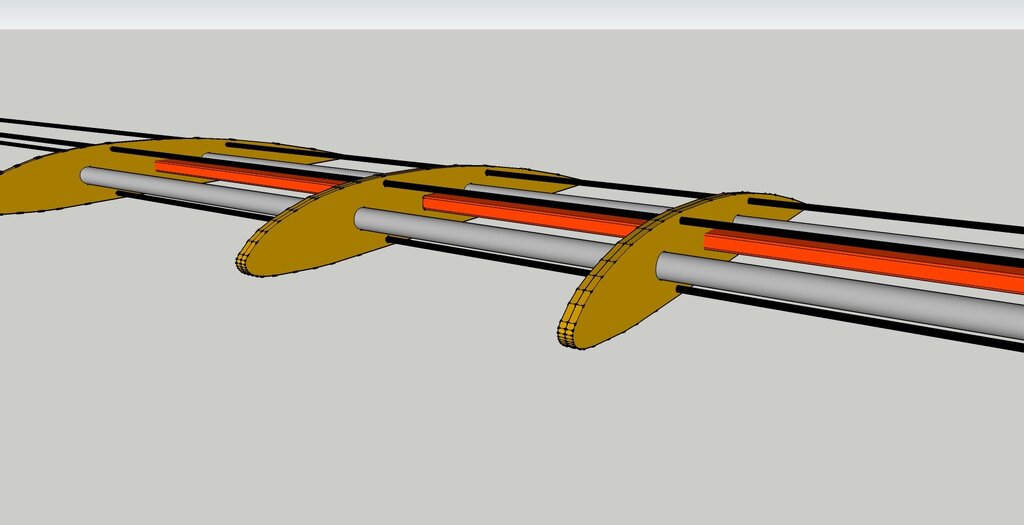

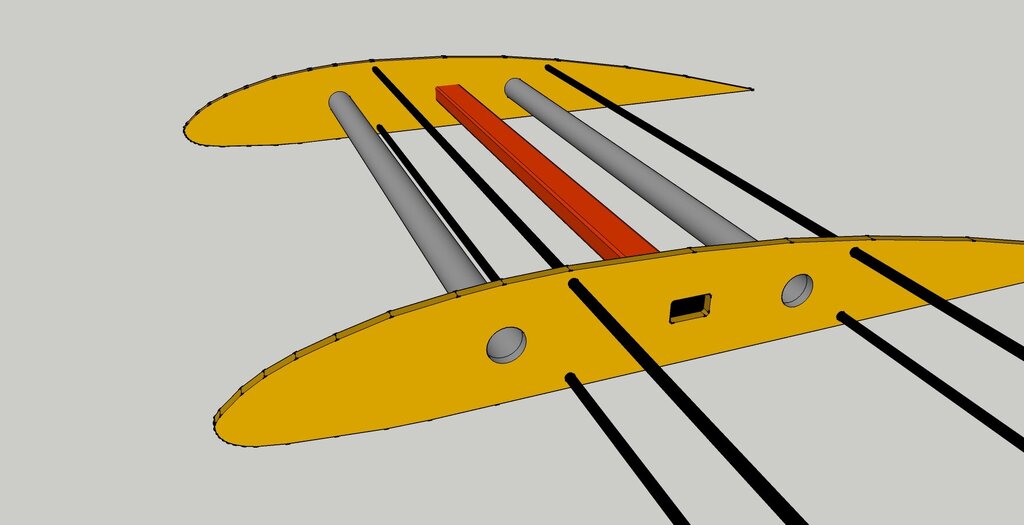

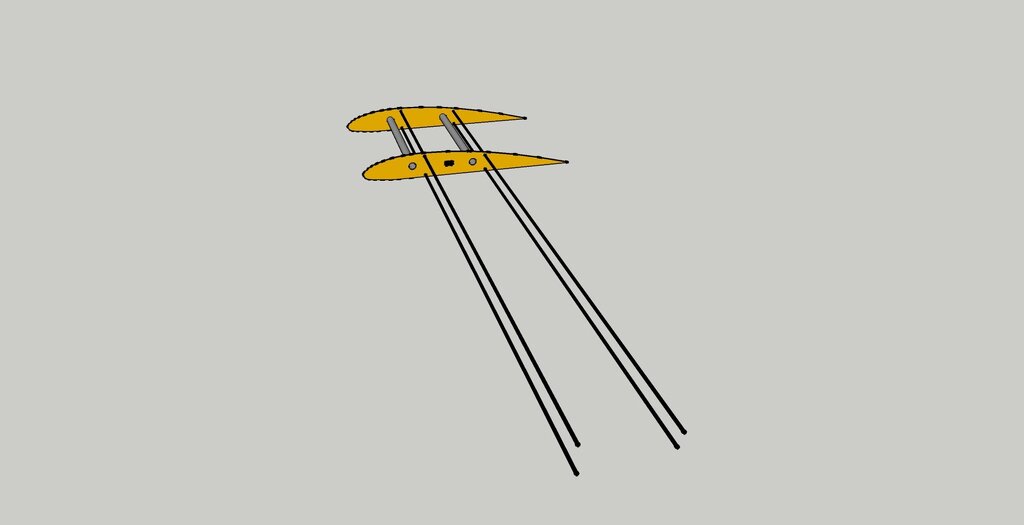

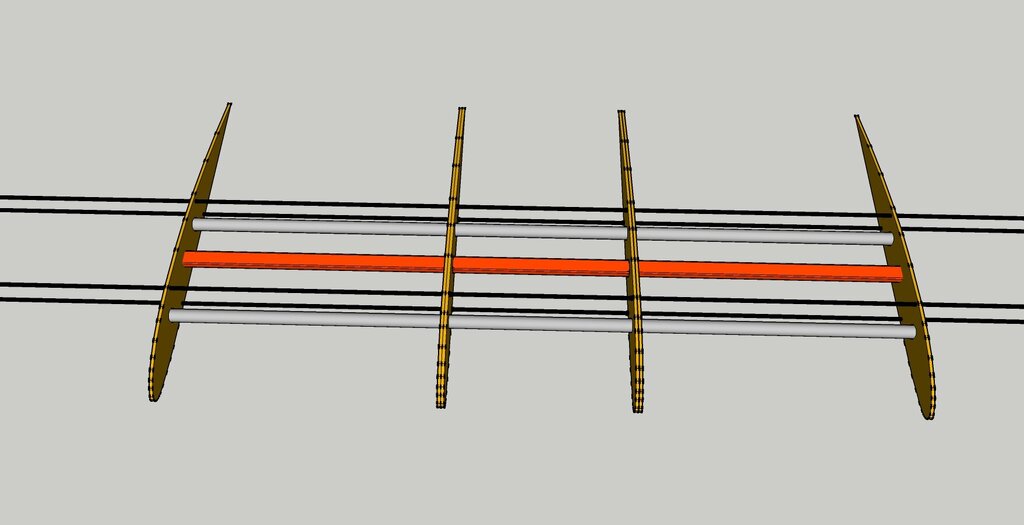

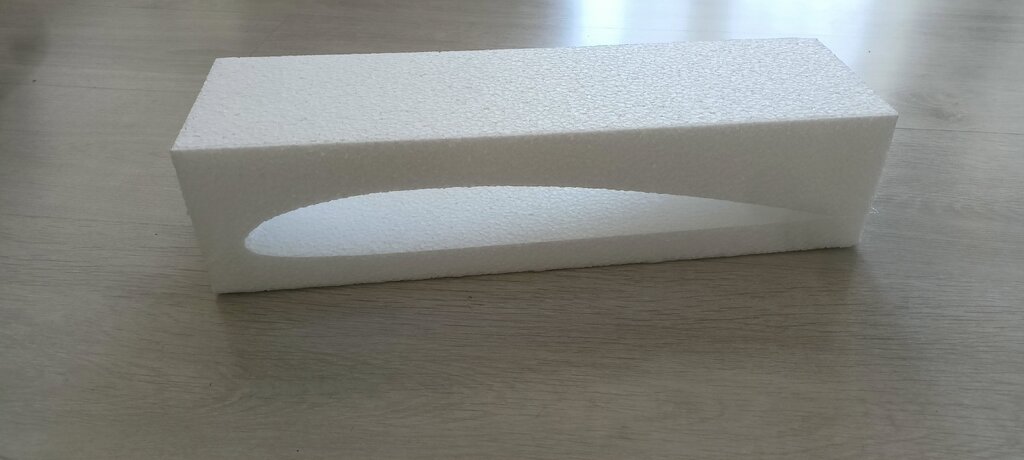

Mam drugą wersję wzmocnień, narysowałem to żeby lepiej to wyjaśnić. Na początku skupiamy się nad jednym kawałkiem centropłatu. Tu ważny szczegół - w wizualizacji pomijam EPP, całość składana będzie na rdzeniu skrzydła z EPP. Najpierw powstały by żeberka ze sklejki 3 mm Następnie żeberka połączenie zostały by kieszeniami laminatowymi Dalej były by pręty ( do wizualizacji teraz skrócone ale miały by 1 m) I druga para prętów Jak widać na środku pojawi się otwór/kanał na przewody Tak to wygląda od boku Całość wyglądała by tak I teraz z całymi prętami Do wizualizacji zrobiłem czerwony kanał na przewody Reszta skrzydła była by identyczna Tak wygląda całość I teraz na obrysie skrzydła z góry Pręty 100 cm pasują idealnie zostawiając ok 10 cm na końcu pustego EPP. Policzyłem też spodziewaną masę poszczególnych elementów Rdzenie na centropłat z pełnego EPP (w obliczeniach pominięty jest kanał na przewody i otwory pod rurki) - 130g Jedna końcówka z pełnego EPP to ok. 112g. Więc dwie ważą ok. 224g. Jeden pręt węglowy 3 mm waży 11 g na 100cm. Tutaj potrzeba 867,2cm czyli waga ok. 95 g. Jeden kawałek sklejkowy (żeberko) waży ze sklejki (zwykłej) 3 mm ok. 2 g. Czyli wszystkie 12g. Jedna rurka 12x1x688mm waży 42g. Więc dwie to waga ok. 84g ale dodajmy do tego kieszenie i będzie około 100g. Teraz dodając wszystko (nie licząc klejów) wychodzi że skrzydło takie ważyć będzie ok. 561g. Waga wydaje się być poprawnie policzona bazując na podobnym skrzydle z EPP 1,8m które mam w A10. Oczywiście to jest samo skrzydło, gondole w Lancasterze są wielkości kadłuba do ESA. Wzmocnień gondoli nie przewiduję, będzie tylko sklejka pod silniki i ewentualnie sklejka pod podwozie. Ale to są niewielkie kawałeczki sklejki. Gdyby rzeczywiście wychodziło to tak lekko to myślę że waga 2,5kg jest możliwa, wtedy można by użyć mechanizmów podwozia (tych czarnych z Aliexpress) które są do 3 kg. Takie skrzydło będzie bardzo sztywne, pręty zalane CA w EPP są mega wytrzymałe. Dajcie znać co myślicie o takim rozwiązaniu.

A jak masz wzmocnione końcówki? Pręty węglowe? Centropłat jest jeszcze czymś wzmocniony?

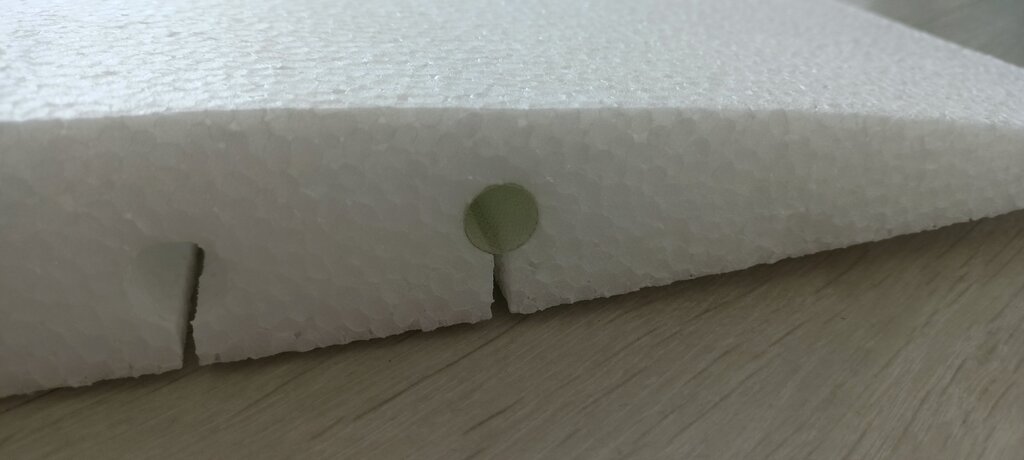

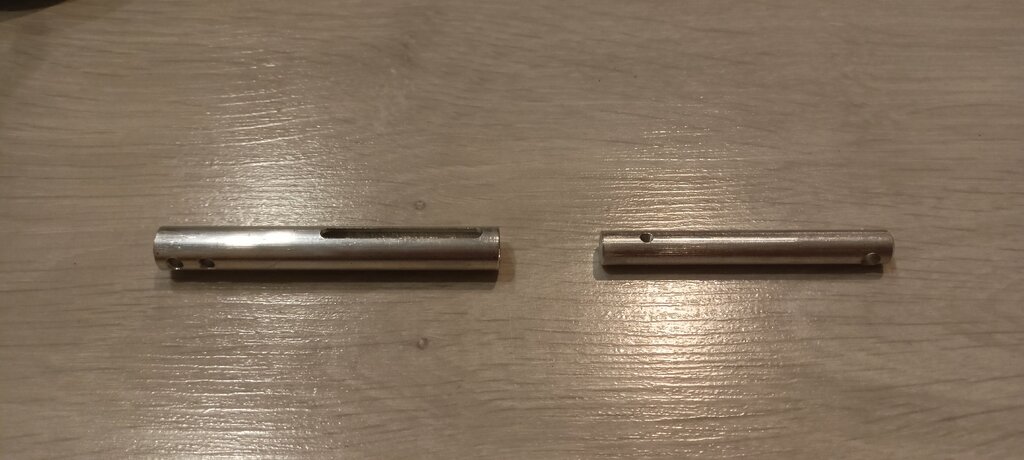

Potrzebuję podpowiedzi w temacie dzielenia skrzydła, nie wiem czy dobrze to sobie wymyśliłem. Skrzydło na pewno będzie odejmowane przy kadłubie, kawałeczek centropłatu wklejony w kadłub i odejmowane całe skrzydła z gondolami. Żółte to skrzydła które będą odejmowane, niebieskie to część w kadłubie i zielone rurki. Rurki będą 2 identyczne, początkowo miały mieć 16 mm ale wziąłem do ręki rurkę 10x1 mm i okazało się że 16 mm to sporo za dużo. Więc myślę o 12 mm i ścianka 1 mm. Lub dwie różne 12x1 i 10x1 - tu potrzebuję podpowiedzi. Teraz trzeba te rurki jakoś zamocować, w centropłacie z EPP będą otwory na rurki, rurka będzie wchodzić po prostu w EPP bez kieszeni itp. Na zdjęciu widać czerwone paski, mają to być kwadraciki z otworem na rurkę ze sklejki 2-3 mm na których opierać się będzie rurka (myślę że sama rurka rozerwie EPP). Te kawałeczki sklejki przy kadłubie były by też podstawą pod blokady przed rozsunięciem skrzydła. Do tego żeby wzmocnić końcówki to poszły by pręty przez całe skrzydło, jednak nie łączyły by się one z sklejką ani rurką. Jest to mniej więcej ok?

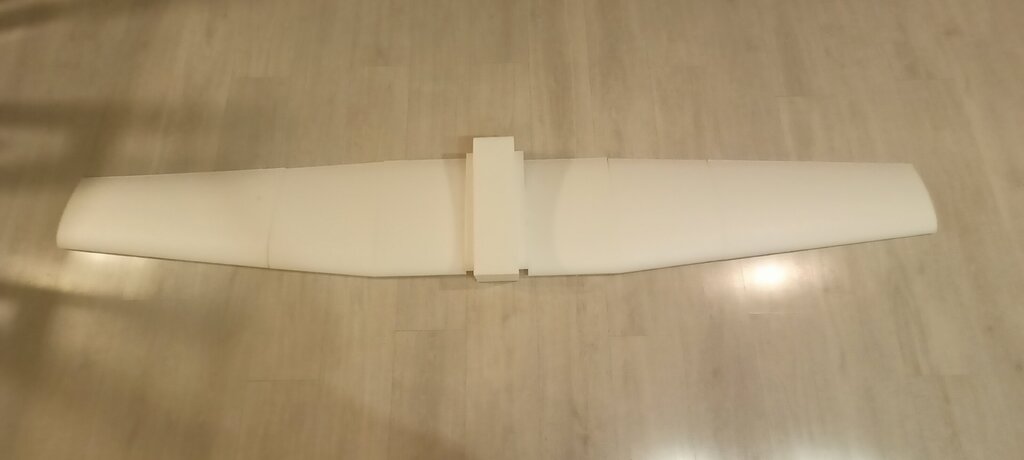

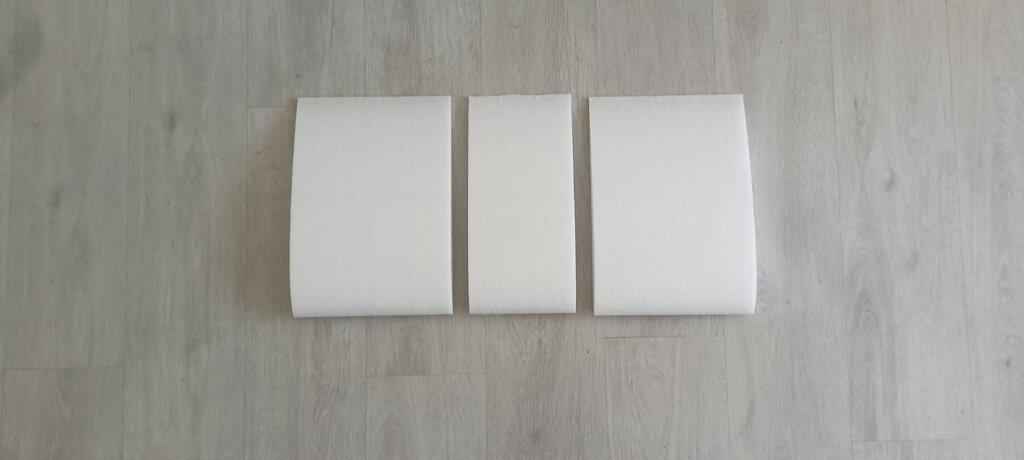

To czy będzie podwozie, oświetlenie itp. okaże się jak będę znał wagę wyciętego skrzydła. Powinno być lekko. A pianka będzie bez niczego, gdyby lądował na kadłubie to od spodu pójdzie tkanina 24.5g na lakier akrylowy.

SketchUp

Bez podwozia wszędzie gdzie można, a lądował w rzepaku, wysokiej trawie itp. A z podwoziem tylko na lotnisku.

Górę można zrobić z 3 kawałków, będzie mniej zwijania, na dole jest większa krzywizna i tam trzeba będzie trochę więcej segmentów. Finalnie powiększyłem stateczniki o 20%, teraz nie wydają się za duże a te w skali były trochę małe. Tak to widać z góry (czarna cienka linia) Skrzydło będzie miało ciut poszerzone końcówki. Stateczniki myślałem na początku odejmować w całości ale w tym samolocie są praktycznie na środku wysokości kadłuba. Będą dzielone na dwie części (pół statecznika poziomego i jeden pionowy w jednej części) - mam na to pomysł a jak wyjdzie to się okaże. Silniki będą 4, najprawdopodobniej będą miały mniejsze śmigła i zrezygnuje z podwozia. Do wystawy na ziemi zrobię mu przykręcane do kawałka sklejki lub na rzepa makietowe podwozie, może wydrukowane z pla. Elektroniki na razie nie wybieram, zobaczę jak przyjdzie skrzydło, ile będzie ważyć itp. Cały czas się pilnuje żeby nie przesadzić z wagą, bo niby oświetlenie, podwozie to fajne dodatki ale co mi z modelu którym nie polatam.
