Jakby co służę pomocą. Wyprowadziłem się z Krakowa ale nie daleko bo Wrząsowice to zaraz za Swoszowicami. Można się umówić i podjechać. Pomoc oczywiście bezpłatna.

Źle robiłeś pomiary. Pomiary w elektronice praktycznie zawsze wykonuje się względem GND czyli umownej masy zasilania i urządzeń (odbiornik , serwa). Gdybyś mierzył względem minusa na pinie z impulsami napięcie było by poniżej 1V . Tam są impulsy i to widać na oscyloskopie.

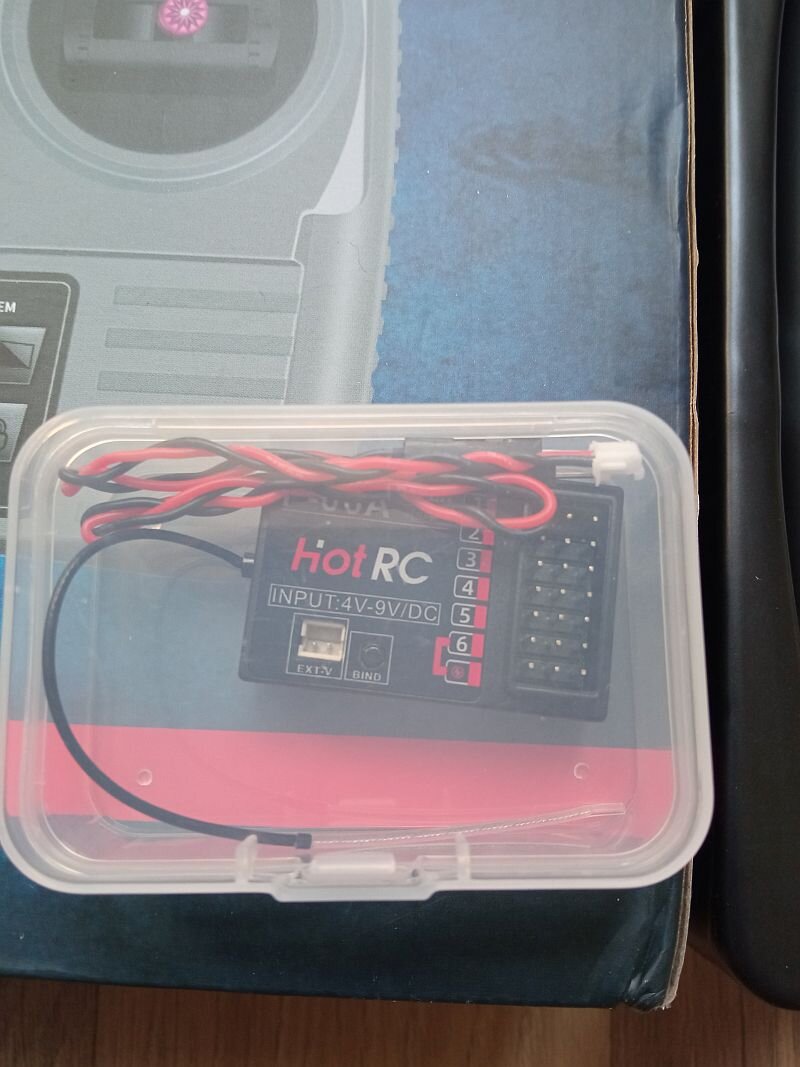

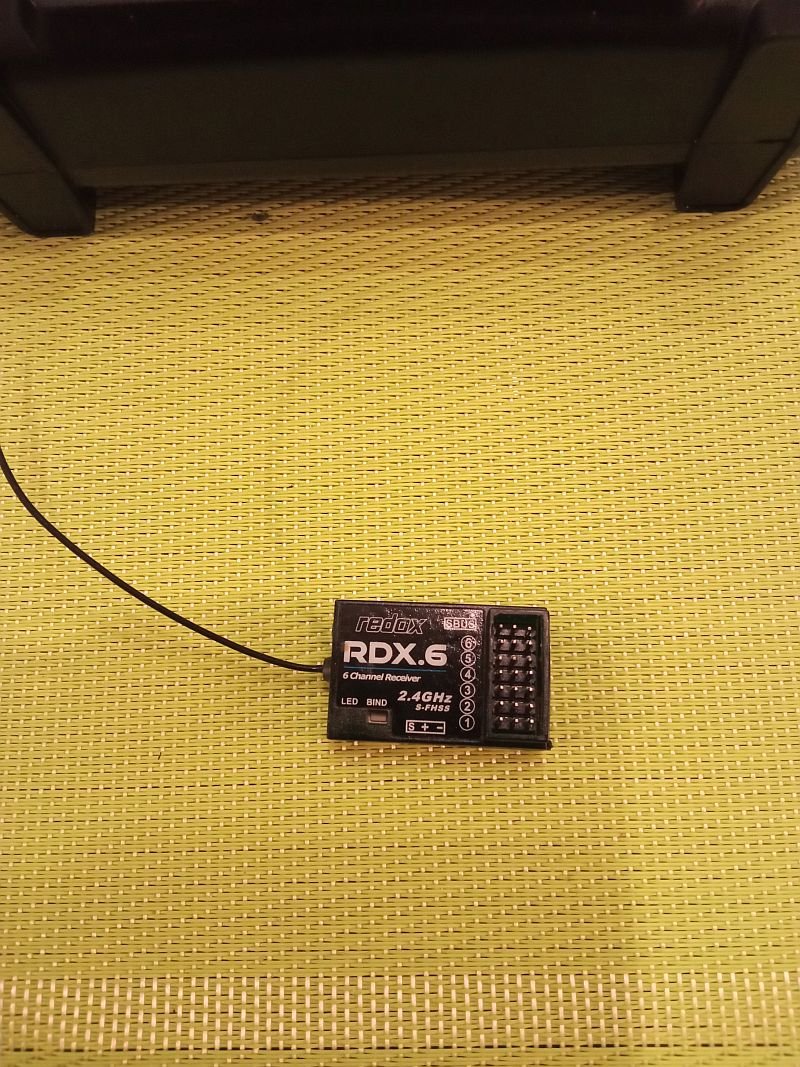

Znalazłem taki sam odbiornik jeszcze zapakowany nie używany wlutowałem gold piny podpiąłem serwo SG90 i wszystko działa nie ma żadnego problemu. Odbiornik nie ma za bardzo jak uszkodzić serwo bo zasilanie serwa jest z BECa lub pakietu 4,8V a odbiornik tylko dostarcza imp. sterujące 1-2 ms. musiałeś coś wcześniej namieszać. Po co odciąłeś te piny od reszty odbiornika?

A co to za serwa?

Trochę pasty, lutownicą dotknij piny cyna ładnie się rozleje. Sprawdź pod lupą czy nie ma zwarcia. Oczywiście że wtyk od serwa , regulatora musi być odpowiednio wpięty. Na płytce namalowane gdzie jest GND , środek to 5V i drugi skrajny to chanel. Sprawdź ile napięcia z BECa masz na kabelku od regla, powinno być 5-6V w zależności od regla. W reglu może się grzać sam BEC bo wcześnie było jakieś zwarcie i jest uszkodzony i podaje pełne napięcie pakietu i spaliły się serw. Bez miernika nic nie sprawdzisz.

Nowy moduł mojego projektu i wykonania do zasilania modelu pływającego , łódki zanętowej. Posiada bezpieczniki polimerowe na zasilaniu silników oraz dwa załączniki ON-OFF oraz regulator oświetlenia do którego można podpiąć ledy lub silnik szczotkowy klasy 400. Załączenie układu za pomocą przekaźnika 16 A. Moduł posiada też zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz złącze do którego można podpiąć gniazdo ładowania akumulatora. Wersja modułu pod akumulator żelowy 12V lub pakiet 3S. Cena 85zł

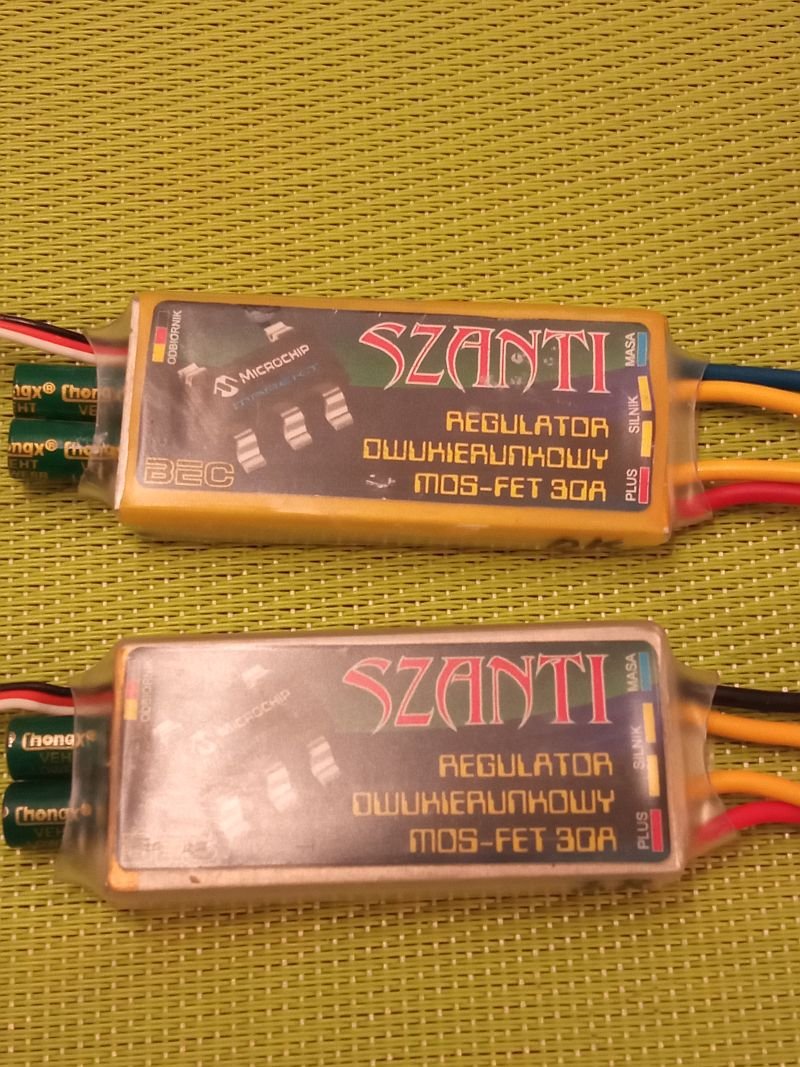

Robię trochę rzeczy pod łódki zanętowe jak płyty zasilające ,regulatory. posiadam też radia RC. Zobacz na mojej stronie. Radia z zasięgiem do 600 m taniego to raczej nie znajdziesz. Przy takiej odległości na wodzie to nic nie widać. http://modelhobby.prv.pl/zaneta/zaneta.htm

Andrzej po cichu może też na bateryjkach pływa tylko na razie to tajemnica.?

Jeżeli sterujesz silnikami i płyniesz na pełnej mocy i chcesz skręcić, jeden z silników musi zmniejszyć obroty. Jeżeli chcesz skręcić w lewo to prawy silnik kręci pełnymi obrotami a lewy zmniejsza obroty, inaczej łódka nie skręci.

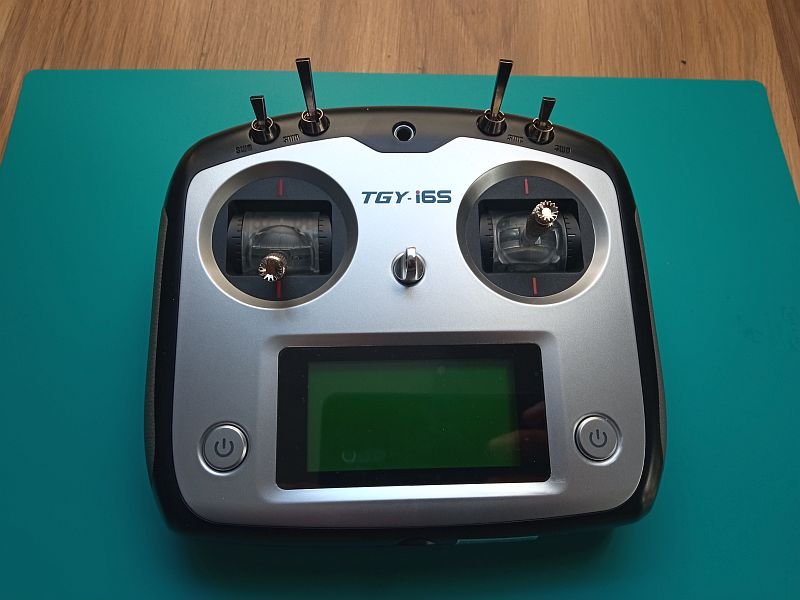

Nie mam już tego nadajnika ale jeżeli mnie pamięć nie myli to co się ma wyświetlić i w którym miejscu ustawiałem w menu ekranów. D wyboru było chyba ze 4 ekrany.

W instrukcji powinno być napisane jak zaprogramować hamulec z nadajnika lub trzeba użyć karty programującej Kavan do ESC.

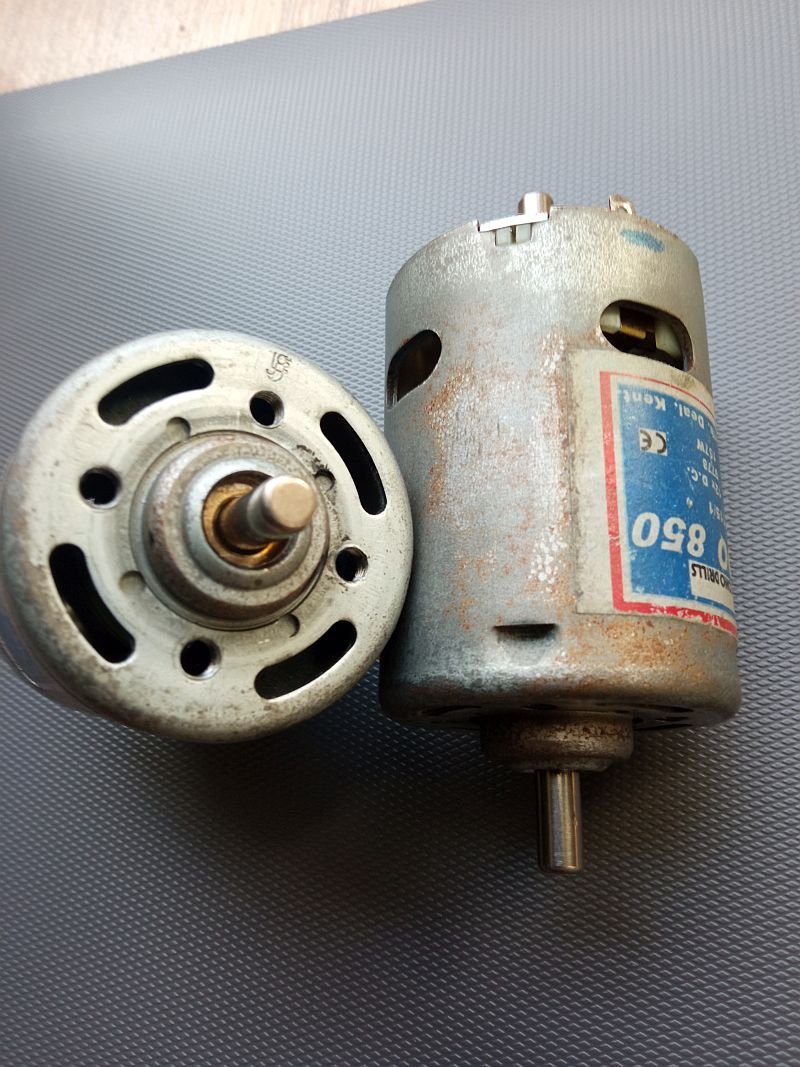

Ja odwracam ośki w takich silnikach do łódek zanętowych w imadle. Trzeba tylko kawałek tulejki i kawałek stalowego ceownika. Imadło też musi mieć odpowiedni rozstaw. Faktem jest że niektóre modele silników mają bardzo dobrze spasowane te ośki do otworu , nawet bez imbusa chyba by się ośka nie ruszyła.

Tu masz tanią kamerkę. Obraz jest OK. https://www.banggood.com/pl/Eachine-1000TVL-1-or-3-CCD-110-Degree-2_8mm-Lens-Wide-Voltage-5-20V-Mini-FPV-Camera-NTSC-PAL-Switchable-p-1053340.html?cur_warehouse=CN&rmmds=CategoryToysPop

A zasilacz 30V 10A nie wystarczy. https://pl.banggood.com/LONG-WEI-LW-K3010D-110V-or-220V-30V-10A-Adjustable-Digital-DC-Power-Supply-Switching-Power-Supply-p-1998275.html?cur_warehouse=CN&ID=523699&rmmds=CategoryToolsPop Mam taki już kilka lat i działa. Można ładować też zwykłe akumulatory. Ma regulację napięcia i prądu. Zawsze w domu się przyda. Ja kupowałem poniżej 200zł. Można poszukać gdzieś coś podobnego lub używanego. Na allegro też jest ale drożej. Można też zastosować regulację na tranzystorach po stronie niskiego napięcia trafa, tylko trzeba zastosować mostek prostowniczy.

Takie coś powinno działać. https://allegro.pl/oferta/modul-regulator-mocy-ac-230v-2000w-maks-2kw-14329078568?utm_feed=aa34192d-eee2-4419-9a9a-de66b9dfae24&utm_content=ps&utm_term=test&utm_source=google&utm_medium=cpc&utm_campaign=_elktrk_pla_pmax_ps&ev_campaign_id=17958848778&gad_source=1&gclid=CjwKCAiAzc2tBhA6EiwArv-i6bIU7mdrin_UIGOv6TwbLdKqBXHgYSFSOULWwPhy7MrqXiTqxa2dmhoC5m4QAvD_BwE
