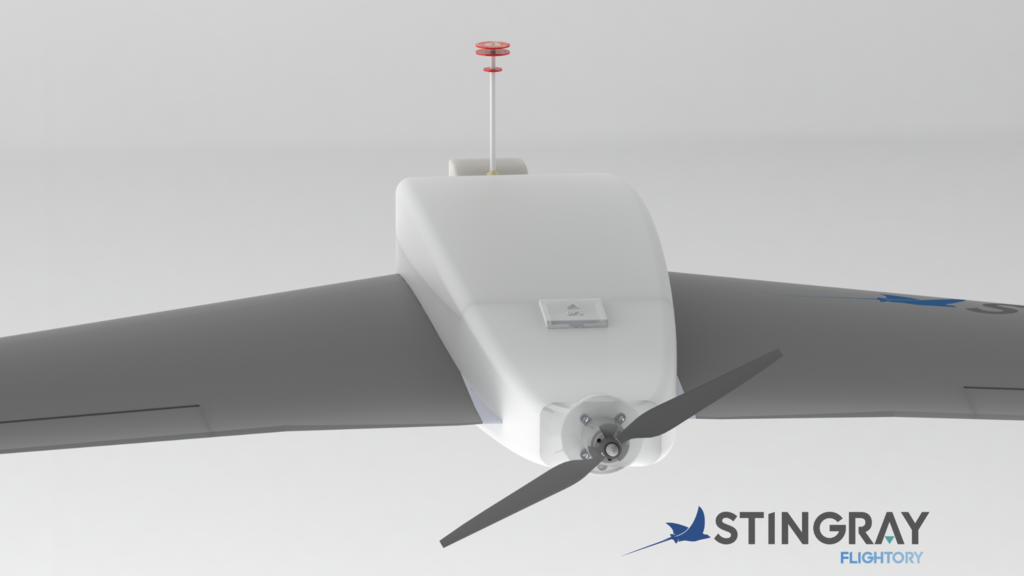

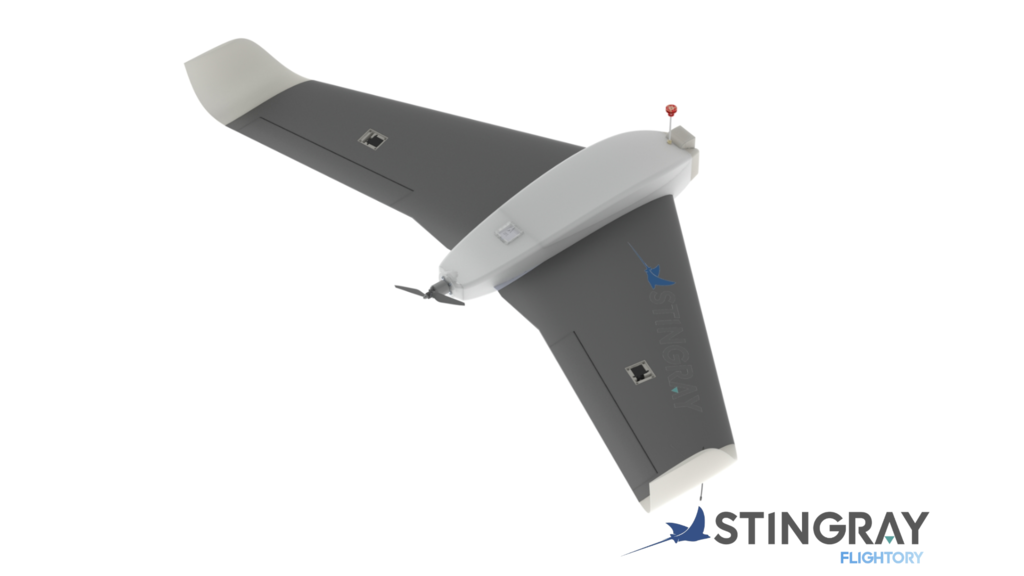

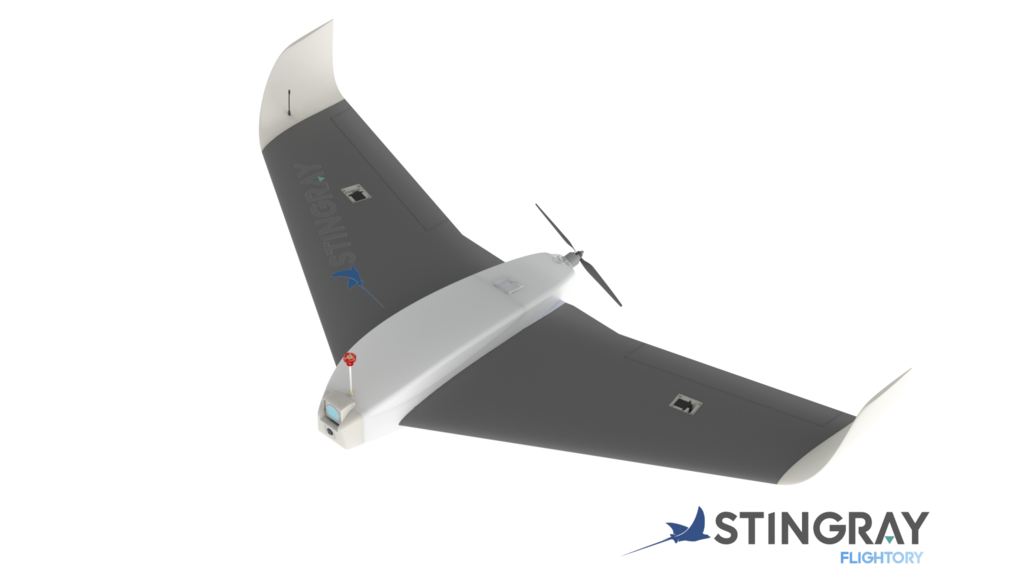

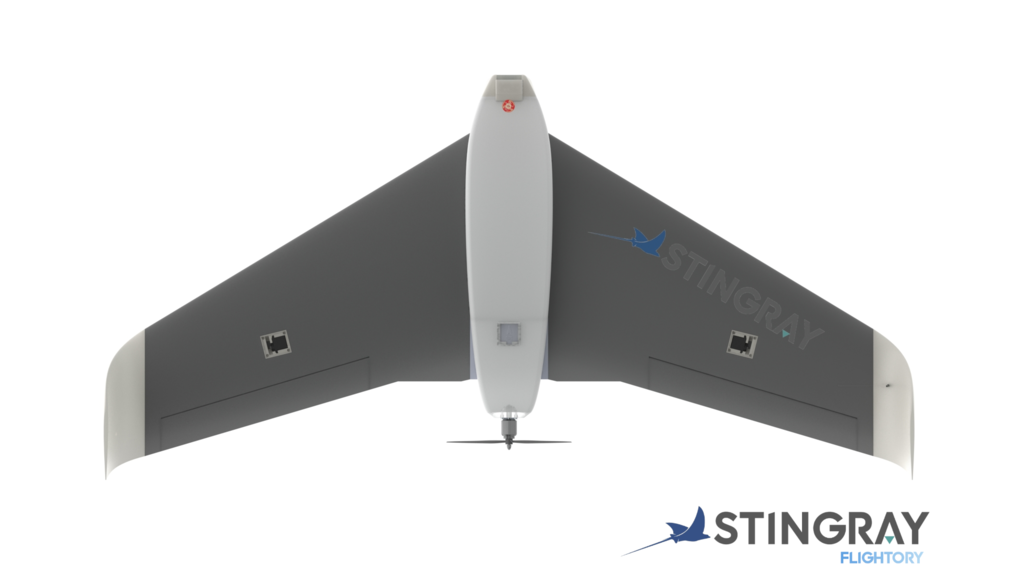

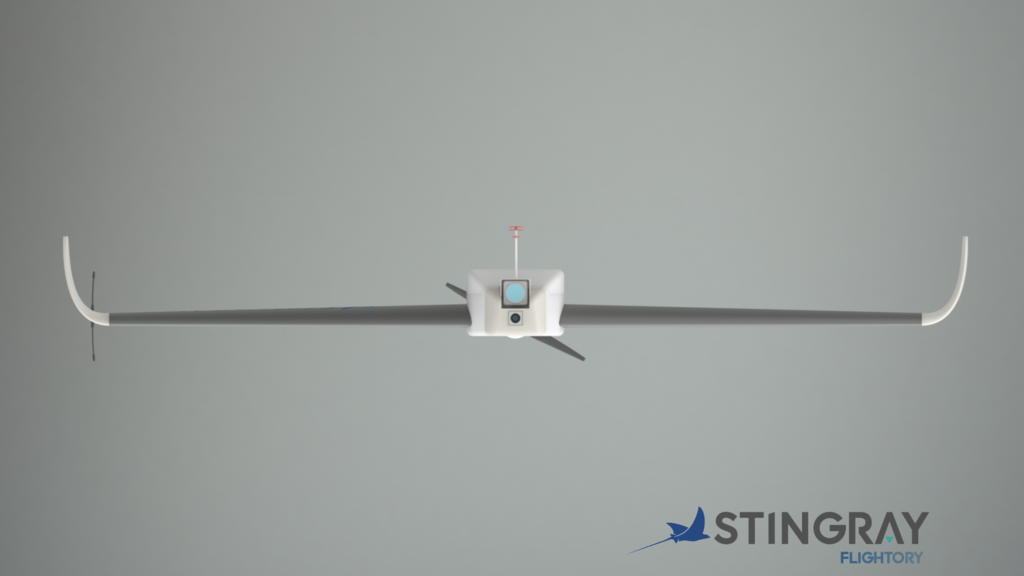

Cześc, chciałbym dziś pokazać mój nowy projekt skrzydła pod FPV. Kilka podstawowych danych: Konstrukcja z EPP. Skrzydło czarne 30g/l Kadłub biały 25g/l Wzmocnienia z prętów szklanych, kilka elementów drukowanych 3D i sklejki. Rozpiętość: 135cm Planowany osprzęt; FC: Matek H743 V2 VTX: AKK X2 Ultimate Kamera FPV: Caddx Ratel 2 RX: Frsky R9 Slim+ GPS + Kompas: Matek M8Q CAN Czujnik prędkości: Matek ASPD-4525 Silnik: Propdrive 2830 1200KV ESC: 60A Pakiet: 4S 5Ah Więcej pokażę już niedługo. https://www.instagram.com/p/Ciz3g_vo283/

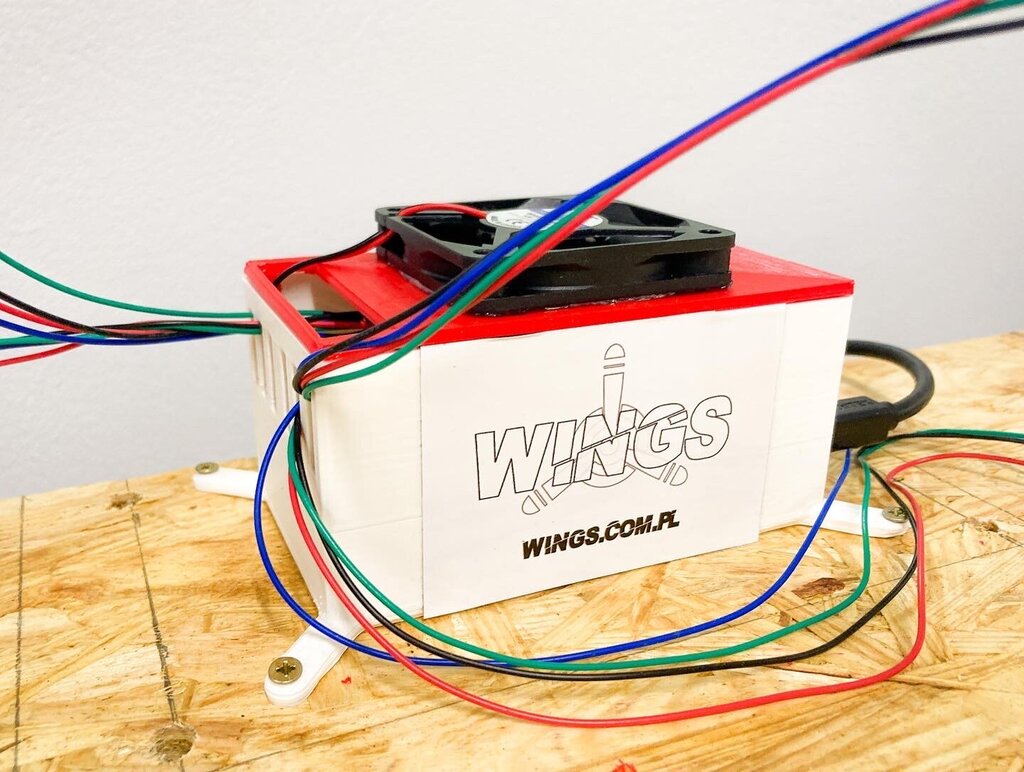

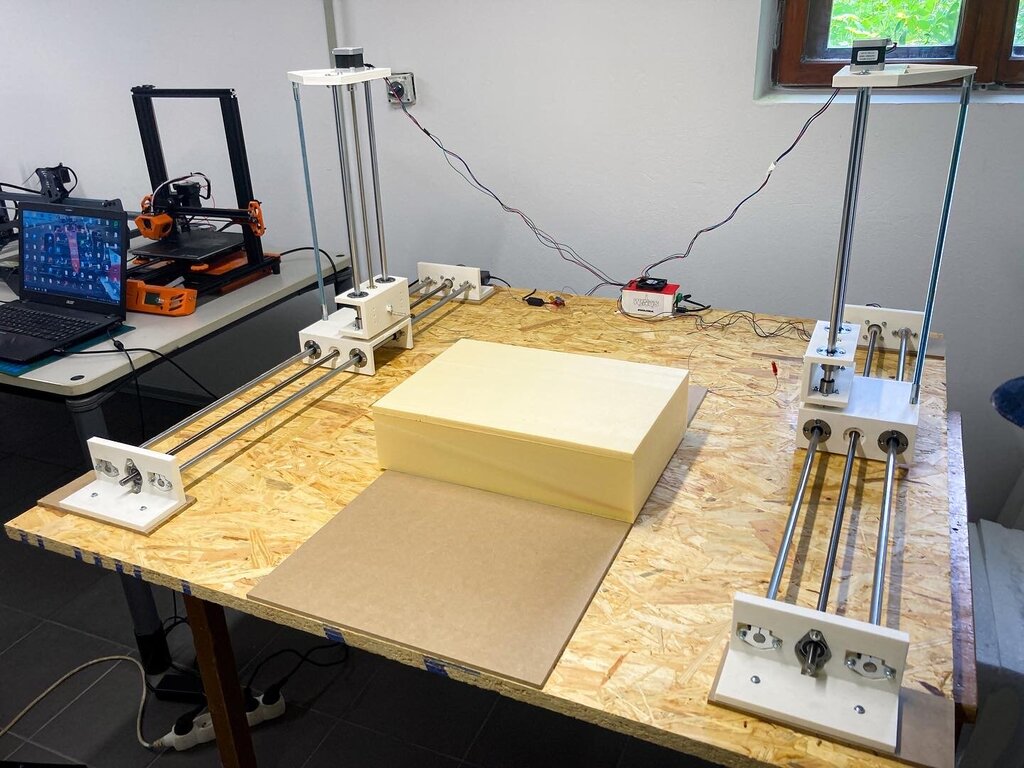

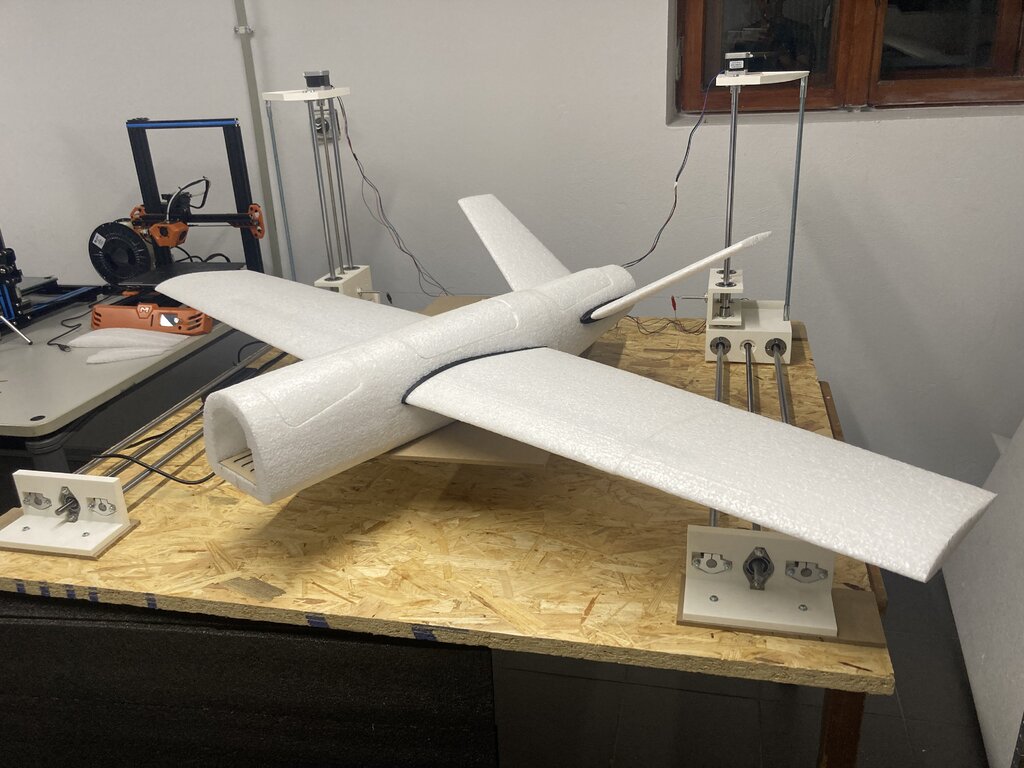

Cześć. Od jakiś czas temu zbudowałem nowy ploter termiczny na gorący drut oporowy. Elementy konstrukcyjne wykonane na drukarce 3D plus zestaw standardowych akcesoriów CNC. Sterownik to Arduino Mega2560 + Ramps 1.4 Przygotowałem pierwszą część filmu gdzie opisuję całą koncepcję i przedstawiam listę wszystkich użytych części. Tak wygląda render projektu. Ploter już jest gotowy, więc podzielę się kilkoma zdjęciami. Obudowa kontrolera. Całość zamocowana na blacie z płyty OSB. Jeden z pierwszych projektów wycięty na ploterze. Nagram również drugą część filmu, gdzie przedstawię działanie plotera, nagrania z cięcia elementów, a także powiem coś o sterowniku i oprogramowaniu.

Na stronie polskiej nie ma regulaminu, strona de nie działa, na eu najnowszy regulamin jest na rok 2015. Nie wiem o co konkretnie spytać bo chciałbym zbudować model, a nie jestem na bieżąco z zasadami.

Gdzie można znaleźć aktualny regulamin?

Cześć, Poszukuję planów RWD 5 od W. Schiera przerysowane pod laser. Może ktoś z Was posiada i zechciałby się podzielić. Dzięki

Dzięki Tak, wycinam sam. Pokazałem fragment na filmie z budowy. Dziękuję Przesyłam zapowiedziany film z lotów.

Cześć, przedstawiam Wam ukończony już jakiś czas temu model samolotu PZL 55. Wykonany z EPP, cięty ploterem termicznym, z dodatkowymi elementami drukowanymi 3D. Rozpiętość skrzydeł to 170cm, długość 140cm. Masa RTF ok. 2,5 kg. 3 punktowe chowane podwozie ze skrętnym kółkiem ogonowym. Klapy krokodylowe ze sklejki + balsa. Silnik Propdrive 42-48 650 KV Śmigło trzyłopatowe 15x7 Master Airscrew. Pakiet 4s 3,8Ah. Model przygotowywałem do filmu Zabytków Nieba. O historii tego prototypu można posłuchać tutaj. Pod koniec jest krótka prezentacja modelu. Tutaj mój film, w którym można szybko przejść przez kolejne etapy budowy: Wrzucam też kilka zdjęć. Zdjęciami i filmem z lotu podzielę się niedługo. Pozdrawiam

Cześć, Właśnie skończyłem lutować kontroler wspomniany w temacie i niestety pojawił się problem. Wydaje mi się, że dźwięk buzzera jest inny niż wcześniej, jednak nie mogę nigdzie znaleźć co oznaczają sekwencje dźwięków. Może ktoś z Was kojarzy i jest w stanie podpowiedzieć. Przesyłam film w załączniku. Dodatkowo GPS podłączany przez złącze CAN przestał wykrywać jakiekolwiek satelity. Dioda świeci się tylko na niebiesko co oznaczałoby, że GPS pracuje, ale nie określa pozycji. Wcześniej miałem wszystko już ustawione w Mission Plannerze i działało jak trzeba. Proszę o jakieś wskazówki co mógłbym sprawdzić i ewentualnie zmienić czy poprawić. Pozdrawiam. IMG_5778.MOV

Przykro mi, że Ci się nie podoba. Mógłbyś powiedzieć konkretnie dlaczego?

Mam już film oraz zdjęcia z lotu.

Witajcie, Po długiej przerwie udało mi się przygotować nowy model. Szukałem czegoś odpowiedniego pod napęd który miałem i wybór padł na Albatrosa. Skupiłem się na jak najlżejszej konstrukcji. Całość wykonana z EPP. \ Rozpiętość skrzydeł: 80cm Długość kadłuba: 97cm Masa do lotu: ~500g Silnik: Emax B2040 3600KV Turbina EDF 64mm - 5 łopat Pakiet: 3s 1500mAh Korzystałem z tych rysunków do stworzenia projektu pod ploter. Powierzchnia skrzydeł i statecznika poziomego została powiększona o około 7%. Zwiększyłem też nieco powierzchnię wlotów powietrza. Tak wyglądał kadłub świeżo po wycięciu. Niestety nie skupiłem się na fotografowaniu procesu budowy i nie mam więcej zdjęć. Jednak model jest już gotowy i przygotowałem jego krótką prezentację video. Wkrótce podzielę się zdjęciami i filmem z oblotu. Pozdrawiam

Runcam 2 4K

To prawda, nagrałem kiedyś próbny materiał w 4K jednak sam nie mam na czym go obejrzeć, dlatego najczęściej korzystam po prostu z FullHD w 60 klatkach.

W tym filmie nie wykorzystałem akurat jakości 4K, ale ogólnie kamerkę mogę polecić. Przy takich możliwościach, masa 49g to duży plus. Kartę pamięci mam akurat teraz 32GB z prędkością odczytu do 120 MB/s. Teraz te karty są niedrogie, nawet z dużą pojemnością. Program do montażu to Adobe Premiere Pro.

Obiecany film ✈️ Kamerka w wersji 4K

Minęło dużo czasu od zakończenia budowy, jednak dopiero teraz znalazłem czas na przejrzenie materiałów z lotu. Oblot też był już dosyć dawno bo w grudniu. Model lata bardzo dobrze, podobnie jak typowy kombat. Dzielę się kilkoma ujęciami z tamtych zimowych lotów. Mam też film z lotu, który udostępnię jutro

Cześć, czy ktoś z Krakowa lub okolic lata dronami FPV i nie zechciałby spotkać się na wspólne latanie z modelami samolotów i ponagrywać trochę ujęć air to air?

Dzięki wszystkim za pozytywny odzew Tak, też wzorowałem się na Planach Modelarskich. Film z lotu będzie już niedługo To muszą być niezwykłe wspomnienia z tej znajomości i wspólnego lotu ✈️

Witajcie. Chciałbym przedstawić mój najnowszy model jakim jest PZL TS-8 Bies. Dawno nie budowałem żadnej polskiej konstrukcji, a Bies chodził za mną od dawna stąd ten wybór. Na początek powstał model i wizualizacja 3D. Model wyciąłem z EPP. Rozpiętość około 95cm. Silnik 180W, 1400KV Profil skrzydła zastosowałem oryginalny czyli NACA 23012. Nie mam zdjęć z budowy, ale zapraszam na film, w którym przedstawiłem model i opowiedziałem nieco o historii Biesa. Modelu jeszcze nie oblatałem, pewnie wybiorę się go sprawdzić w najbliższych dniach. Relacją z lotów oczywiście też się podzielę. Pozdrawiam.

Racja, w ogóle nie zwróciłem na to uwagi, a pisałem to kilka razy. Następny film przed dodaniem muszę uważniej obejrzeć, żeby ewentualne pomyłki usunąć. Dzięki wszystkim za pozytywny odzew, motywuje mnie to do tworzenia kolejnych materiałów.

Witajcie. Właśnie dostępny jest najnowszy materiał, który niedawno przygotowałem. Starałem się przybliżyć najważniejsze informacje dotyczące głównie regulatorów i akumulatorów. Mam nadzieję, że film przyda się początkującym przy wyborze pierwszego wyposażenia. Zachęcam do subskrypcji kanału gdzie będą pojawiały się nowe materiały dotyczące modelarstwa RC. Są to moje pierwsze kroki z nagrywaniem i wypowiedzią przed kamerą czy mikrofonem i przygotowywaniem takich materiałów więc jestem świadomy pewnych niedociągnięć. Liczę, że z czasem zauważycie progres pod względem technicznym i merytorycznym. Pozdrawiam

Model lata bardzo spokojnie i stabilnie, nie wymaga dużego doświadczenia w pilotażu. Próbowałem uczyć już na nim za pomocą trenera i pierwsze lekcje latania wyszły całkiem dobrze. Tak model prezentuje się w powietrzu. Ostatnio mam bardzo wiele obowiązków i ciężko mi się wszystkim zająć, jednak na pewno w niedalekiej przyszłości powstaną zestawy z EPP, które będzie można zakupić. Oto kilka ujęć z lotu motoszybowca. Oraz zapowiedź przyszłych materiałów na kanale: Będę informował kiedy wytnę pierwsze sztuki z EPP i będą dostępne do zakupu.

Witajcie, szukam producentów niektórych materiałów modelarskich. Interesuje mnie zakup większej ilości płyt EPP o różnych grubościach, a także hurtowa ilość prętów węglowych/stalowych, klejów CA i podobnej drobnicy modelarskiej. Czy może ktoś z forumowiczów miałby kontakt do hurtowni lub bezpośrednio do producentów takich przedmiotów i mógłby mi ich polecić? Głównie zależy mi na piance EPP. Za wszelkie propozycje dziękuję

Dźwigary oczywiście są. Wycięte są w odpowiednim kształcie z depronu 3mm i od góry oraz z dołu wzmocnione prętami węglowymi. Tak przygotowane dźwigary były wystarczająco sztywne i lekkie. Wklejone są w skrzydło od spodu, we wcześniej wycięte sloty. Pokażę to jeszcze dokładniej w następnym poście.

Witajcie. Chciałbym Wam przedstawić mój najnowszy projekt. Jest to motoszybowiec stworzony z myślą przede wszystkim o początkujących, którzy stawiają pierwsze kroki w pilotażu RC. Celem było osiągnięcie możliwie wolnego i stabilnego lotu, oraz zastosowanie czterech kanałów sterowania. Często w podobnych modelach znajdziemy sam ster kierunku przy dużym wzniosie końcówek skrzydła. Postanowiłem zastosować jednak również lotki, zmniejszając nieco wznios. Tym modelem będę uczył latać przy pomocy trenera i myślę, że warto od samego początku przyzwyczajać się do wszystkich sterów i uczyć się prawidłowych zakrętów i reakcji. Tak prezentuje się komputerowy model: Rozpiętość skrzydeł: 180cm Długość: 93cm Silnik: 930KV Śmigło: 11x4 Prototyp, wycięty jest ze styropianu. Kolejne egzemplarze wykonam z EPP. Tak wyglądają wycięte elementy. Konstrukcja jest bardzo prosta, w kilka godzin można mieć model gotowy do lotu. Skrzydła mocowane na gumach, serwomechanizmy umieszczone w łatwo dostępnych miejscach. Wkrótce relacja i film z lotu oraz więcej szczegółów na temat konstrukcji i rozmieszczenia wyposażenia.
