Składając według załączonej instrukcji i szablonów tak prezentuje się gotowa rozładowarka Jeśli chodzi o montaż oprawek do obudowy zalecam przez dziurę w oprawce zrobić małym wiertłem 1,5mm otwór i wąskim wkrętem który wejdzie do tej dziury przykręcić je do obudowy. Użycie CA jak sugerowałem w instrukcji jest średnim pomysłem. Ten niebieski materiał oprawek jakoś słabo się klei lub mój klej z racji wieku stracił swoje właściwości.

Witam. Od dziś do nabycia rozładowarka pakietów Li-Ion, Li-Fe, Li-Po od 2 do 6S według mojego projektu DIY opisanego tu na forum. Ostateczna wersja przeszła wszystkie testy pozytywnie i teraz można samemu zbudować sobie takie urządzenie. Urządzenie można nabyć w 3 wersjach: 1. Możliwość nabycia samego sprawdzonego i przetestowanego modułu. Max obciążenie jakie podłączamy do wyprowadzeń to 24A (6A x 4 wyjścia). Cena 150zł + wysyłka 18,5zł (paczkomat Inpost) 2. Możliwość nabycia urządzenia z wersji 1 dodatkowo dwie żarówki H4 24V 100/80W oraz oprawki żarówek. Cena 165zł + wysyłka 18,5zł (paczkomat Inpost) 3. Możliwość nabycia urządzenia z wersji 2 dodatkowo z obudową uniwersalną Kradex Z77 którą sam wykorzystuję do budowy Cena 180zł + wysyłka 18,5zł (paczkomat Inpost) Do każdego urządzenia złączam instrukcję obsługi programu w rozładowarce, oraz (w zależności od wersji) instrukcje montażu oraz szablony do wycięcia potrzebnych otworów w obudowie. Liczba modułów ograniczona. Pozdrawiam miłego dnia.

Projekt został całkowicie skończony i przetestowany na różnych ogniwach które posiadam. Najbezpieczniej jest rozładowywać ogniwa do domyślnie ustawionych wartości czyli: Li-Fe 3.3v /cele, Li-Ion 3.7v / cele, Li-Po 3.8V na cele, chodź w ustawieniach można zejść niżej. Podczas testów dla Li-Ion 2SP1 używałem jednej żarówki H4 jako obciążenie. Dla osób które zdecydują się na budowę mała podpowiedź jak podłączyć oprawki żarówek chodź jest to napisane w dołączanej instrukcji montażu. Dolną ścieżkę najlepiej pogrubić cyną, użyć kawałka obranego przewodu, lub tak jak na testowym egzemplarzu kawałka miedzianego drutu 2,5mm złapanego w kilku miejscach. To zabezpieczy ją przed ewentualnym jej uszkodzeniem.

Zamówię potrzebne podzespoły i w przyszłym tygodniu będzie można już u mnie nabyć gotowy zestaw. Będzie przygotowana instrukcja obsługi i instrukcja podłączenia w wersji papierowej dołączana do każdego zestawu.

Dziś udało się polutować wszystkie płytki jakie doszły A tak prezentuje się gotowe urządzenie. Całe oprogramowanie przeszło dużo zmian w tym czasie Menu wyboru programu zostało bez zmian podobnie jak menu wybory liczby cel. Zmiany w menu ustawień. od teraz są 4 pozycje które możemy regulować nawigując klawiszami. 1. Target - docelowe napięcie na pojedynczej celi do którego chcielibyśmy zejść (regulacja co 0.05V) Li-Po od 3.00V do 4.10v (domyślnie 3.80V) Li-Ion od 2.60V do 4.10v (domyślnie 3.70V) Li-Fe od 2.50V do 3.50v (domyślnie 3.30V) 2. Czas ON - Kiedy rozładowarka dochodzi do ustalonego progu żarówki gasną i ponownie się zapalają kiedy napięcie wzrośnie. Tu regulujemy czas na jaki mają się zaświecić (umożliwiając głębsze rozładowanie bo i tak napięcie wzrośnie po odłączeniu obciążenia) Czas ten regulujemy od 2 do 10 sekund. 3. Czas OFF - Kiedy rozładowarka dochodzi do ustalonego progu żarówki gasną i ponownie się zapalają kiedy napięcie wzrośnie. Tu regulujemy czas którym czekamy na ponowne włączenie rozładowania w "czas ON" ten czas regulujemy od 2 do 5S. Oba parametry jak się nimi pobawić możemy ustalić szybsze lub wolniejsze rozładowywanie pakietu. (Domyślnie ON:4s, OFF: 2s) 4: DIODA LED - Dioda sygnalizująca koniec rozładowywania pakietu. Można ją włączać lub wyłączać. Wszystkie ustawienia są OSOBNE dla programów Li-Po, Li-Fe, Li-Ion, czyli czasy w programie Li-Po możemy mieć inne niż w Li-Ion tak samo jak sygnalizacje LED Będąc w programie aktywnego rozładowywania mamy podgląd na mały zegar czasu aktywnego rozładowywania (tylko praca obciążenia). Możemy ten licznik powiększyć (podpisany jako Praca). Wówczas mamy też podgląd na czas całego cyklu rozładowywania od załączenia do zaświecenia diody sygnalizującej koniec rozładowywania (podpisany jako Caly) Mam nadzieję ze projekt się podoba. Chciałbym zrobić z tego zestaw DIY w 2 wersjach jeśli jest ktoś zainteresowany oczywiście. 1. Dotyczy zaprojektowania lub zakupu własnej obudowy oraz niezbędnych rzeczy (przewody, oprawki żarówek, żarówki) U mnie możecie nabyć gotowy zmontowany i uruchomiony układ z wyświetlaczem na 20cm przewodzie (wszystko zlutowane, przetestowane) Cena 150zł + wysyłka 2. Nabywacie wszystko co niezbędne do budowy zmontowany układ z wyświetlaczem oraz obudowa uniwersalna Kradex z77, 2 żarówki H4 24V 100/80W, oprawki żarówek H4 20cm przewodu czerwonego i czarnego AWG14, wtyk XT60. Waszym zadaniem będzie zrobienie dziurek pod przewody, okienka pod wyświetlacz oraz jego montaż. Polutowanie i złożenie wszystkiego w całość. Co nie jest skomplikowane. Cena 180zł + wysyłka Liczba układów ograniczona drugiego wydania raczej nie planuje.

Tak u nich.

Dziś doszły zamówione w fabryce płytki. Postanowiłem uruchomić pierwsze urządzenie chodź jeszcze czekam na ostatnie podzespoły.

Uważam to za opcję zbędną. Przeczytaj dokładnie 1 post.

Myślałem nad balansowaniem ale większość dostępnych na rynku urządzeń tego nie robi. Jak już wspomniałem jeśli pakiet jest "zdrowy" to cele rozładowują się niemal identycznie. Urządzenie jest zasilane z podłączonego pakietu, pobiera tak niski prąd że nie ma potrzeby zasilać go dodatkowym zasilaniem. Wracając do balansera podczas rozładowywania, po analizie doszedłem do wniosku że nie ma sensu. Prąd balansowania byłby na tyle mały że nie nadąży za rozładowarką. Kod na pomiar do 6S mam napisany i przetestowany (wykorzystuję go w innym zbudowanym projekcie) ale obecny program już zajmuje 90% pojemności procesora a dojdzie jeszcze sterowanie balancerem. Trzeba więc pomyśleć o innym procesorze z odpowiednią liczbą wejść i wyjść. Do tego dodać całe sterowanie balancerem i sam balancer na płytce. Dlatego tą opcję odrzucam i nie będę myślał na tak dużą modyfikacją co pomoże raptem w paru %. Założenie projektu jest takie aby rozładować "zdrowy" pakiet szybko a nie bawić się godzinami z programem Discharge w ładowarce.

Nie przewiduję dodatkowych funkcji ale zawsze można podłączyć taki moduł pod główne przewody pakietu i jednocześnie ładować telefon https://allegro.pl/produkt/ladowarka-modul-ladowania-telefonow-qc-pd-65w-usb-c-8-30vdc-660bf343-8589-4e9e-9315-b4a037831745?offerId=18135271584 Jako że jest to projekt DIY (do samodzielnego zbudowania), wszelkie złączki, żarówki, wyświetlacz, obudowa, przewody każdy zakupuje we własnym zakresie. Dostępna będzie przetestowana płytka ze wszystkimi elementami i wgranym oprogramowaniem + 20cm taśmy 8pin do wyświetlacza + wyświetlacz. Zaprezentowany na zdjęciach wyżej egzemplarz pokazuje przykładową propozycję budowy. Żarówki podłączamy jak na grafice (czarna - pojedyncza, czerwone - H4) pamiętając aby na jeden kanał z dostępnych 4 obciążenie wynosiło przy 6S max 5A czyli 125W na kanał

Projekt przeszedł małą modyfikację aby wyeliminować moduły i zastąpić wszystko jedną zmontowaną płytką 42x78mm (oprócz wyświetlacza z przyciskami). Tak by maksymalnie uprościć budowę a płytka zmieściła się do obudowy z77 w której powstała pierwsza wersja i taką polecam. Testowe płytki zostały zamówione.

Tak są 2 żarówki 24v 100/80W. Na jeden moduł z mosfetami jedna żarówka

Myślałem nad tym, ale zamysł był taki że jak ktoś będzie chciał zbudować układ to ma być to na zasadzie połącz gotowe moduły. Dla tego u mnie dostępny będzie zaprogramowany przetestowany procek w raz modułem dzielnika napięcia z wypuszczonymi 3 przewodami czerwonym, brązowym i pomarańczowym jak na schemacie. Gotowy do podłączenia. Reszta we własnym zakresie.

Stawiam na sprawdzone układy

Jest to mój projekt DIY który swój początek miał w 2021r. kiedy została stworzona pierwsza rozładowarka, która miała pomóc nam z pakietami 6S do helikopterów. W razie wcześniejszej kraksy lub awarii przydawała się by rozładować naładowane pakiety do przechowywania. Prosta na małym procesorze Attiny85 rozładowywała do progu miej więcej 3.82v na cele. Próg ten można było regulować potencjometrem w górę i w dół. W tym roku podczas zwykłej rozmowy padło zdanie "A może rozbudowa". I tak zrodził się pomysł by rozbudować urządzenie o wyświetlacz i cyfrową regulacje progu odcięcia. Potem pomysł na dodanie Li-Ion a skoro już są 2 typy to dodajmy Li-Fe. Tak powstała: "Rozładowarka V2" od 2 do 6S. Sercem układu stała się mocniejsza Atmega 328P oraz wyświetlacz oLED 0.96 cala z klawiszami do wyświetlania menu. Zasada działania jest prosta podłączamy dowolny pakiet 2 do 6S. Następnie w menu wybieramy typ podłączonych ogniw po czym przechodzimy do ilości podłączonych cel. Zatwierdzamy klawiszem E i gotowe następuje rozładowanie do ustalonego w menu progu. Potem doszła funkcja wykorzystania urządzenia jako sztuczne obciążenie. Próg regulujemy w specjalnym pod menu. Aby do niego wejść przytrzymujemy odpowiednie klawisze. Dni mijały a ja ciągle ulepszałem własny kod dodając zabezpieczenia przed niewłaściwym wyborem cel, osobne progi dla poszczególnych typów ogniw, kontrola napięcia podłączonego pakietu, zapis wszystkich ustawień do pamięci, pamięć ostatnio używanego programu. Obsługa jest naprawdę prosta a wszystkie Klawisze są opisane w Programie. > = kolejna wartość, zmiana programu. < = poprzednia wartość, zmiana programu. E = (Enter) zatwierdzenie wyboru, zapis ustawień, podgląd czasu. B = (Back) zatrzymanie programu, powrót do wcześniejszego menu. Co do prądu, czasu i sposobu rozładowania. Wykorzystuję 2 żarówki H4 24V 100/80W co przekłada się na takie prądy oraz czas podczas rozładowywania pakietów Test w pełni naładowanego pakietu rozładowanego do wartości 3.81V na cele: 6S-10000mAh, Prąd MAX 16.5A, Czas rozładowania około 18m 15s 6S-5000mAh, Prąd MAX 16.5A, Czas rozładowania około 10m 17s 5S-5000mAh, Prąd MAX 14,0A, Czas rozładowania około 12m 35s 4S-5000mAh, Prąd MAX 13A, Czas rozładowania około 14m 19s 3S-2200mAh, Prąd MAX 11A, Czas rozładowania około 9m 11s 2S-1800mAh, Prąd MAX 8,5A, Czas rozładowania około 8m 30s Wiadomo moc z niższym napięciem spada. Przy pełnym pakiecie 3S prąd rozładowywania wynosi 11A. To i tak znacznie więcej niż rozładowywanie max 1A przez proste ładowarki. Zawsze dla 2S i 3S można zmienić żarówki na 12v lub dać tylko po 1 sztuce. Należy tylko pamiętać aby nie włączyć pakietu 4S czy więcej na żarówkach 12v bo je spalimy. Dlatego bezpiecznie wybrałem żarówki 24V H4 ale korzystam głównie z pakietów 4S i 6S. Jeśli chcę jeszcze zmniejszyć prąd, po prostu jedną wyciągam z gniazda Ktoś by powiedział ale cele się rozjadą podczas takiego rozładowywania. Odpowiem oczywiście że tak... ale jeśli masz stary zajechany pakiet. Testy i wieloletnie doświadczenia, pokazały że zdrowy pakiet rozładowuje się równomiernie na cele a na końcu odchyłka pomiędzy celami jest pomijalna. Na zdjęciu przykład 5mv odchyłki po zakończonym rozładowywaniu zdrowego pakietu 6S, który ma już 3 lata i w heli nie ma lekko. Bezgłośna praca urządzenia to pewien atut w porównaniu z wyjącymi wiatrakami które chłodzą rezystory w niektórych konstrukcjach. Jedynie podczas kończenia kiedy zbliżamy się do ustawionego progu żarówki migają cyklicznie praca->pomiar->praca->pomiar (ale bez efektu stroboskopu) po czym kończą pracę. Urządzenie bardzo proste w budowie wystarczyło parę modułów i części, które bez problemu kupiłem na znanym portalu sprzedażowym. Obudowa której użyłem to uniwersalna "Kradex z77" która pomieści wszystkie moduły. Schemat tego urządzenia jest prosty i czytelny. Przed uruchomieniem należało włączyć samą przetwornice zasilania i potencjometrem ustawić stabilne 5V dopiero wtedy podłączyłem zasilanie do procesora. Celowo nie używam stabilizatora na płytce z uwagi na niskie napięcie pracy przy pakietach 2S Li-Fe. Drugi potencjometr ustawia dokładny pomiar napięcia na podłączonym pakiecie. Dla innych pakietów wartości zostaną automatycznie przeliczone. Układ jest gotowy do pracy. Mam nadzieję że podoba się ten projekt. Jeśli ktoś chciałby zbudować sobie taki układ w sprawie oprogramowania które stworzyłem proszę pisać PW.

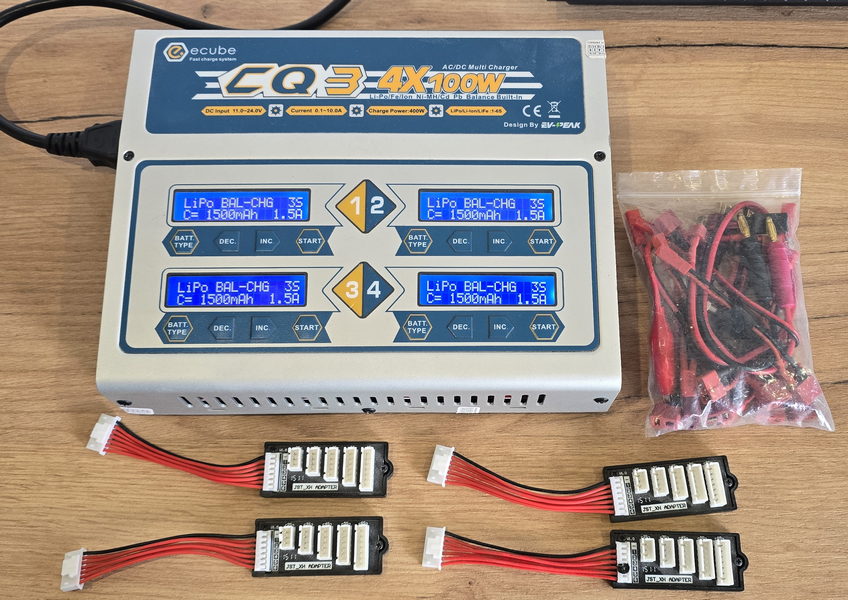

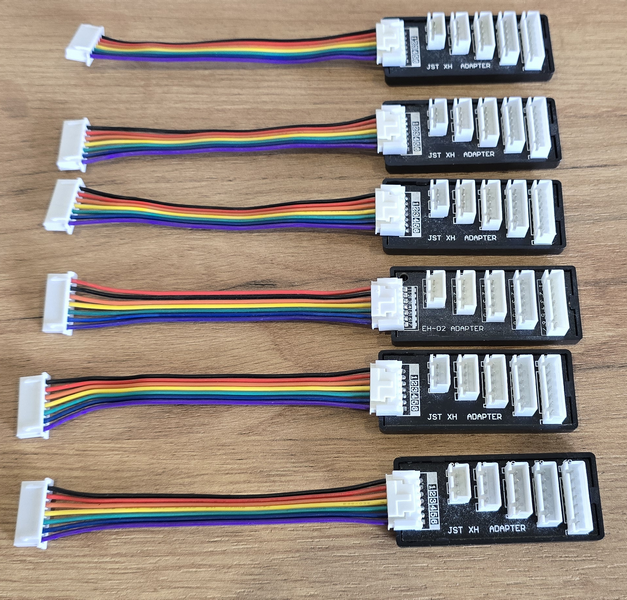

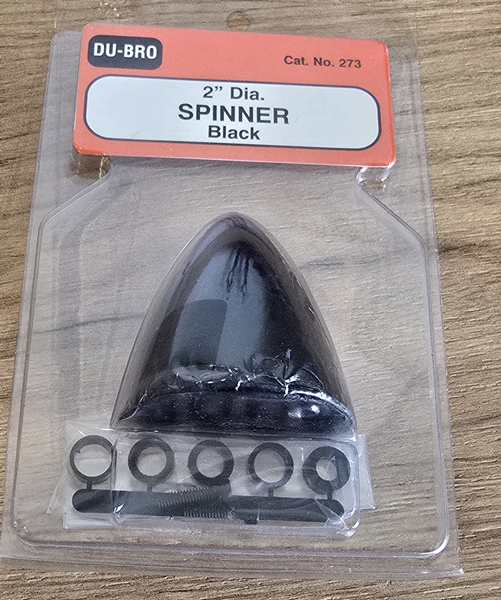

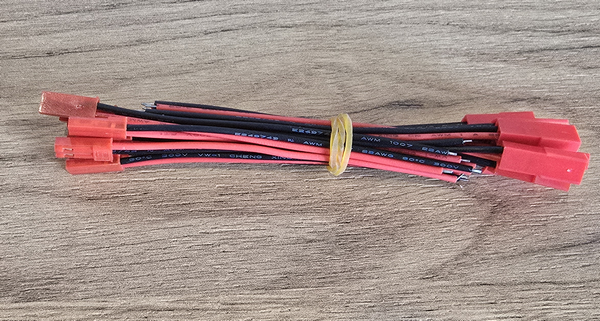

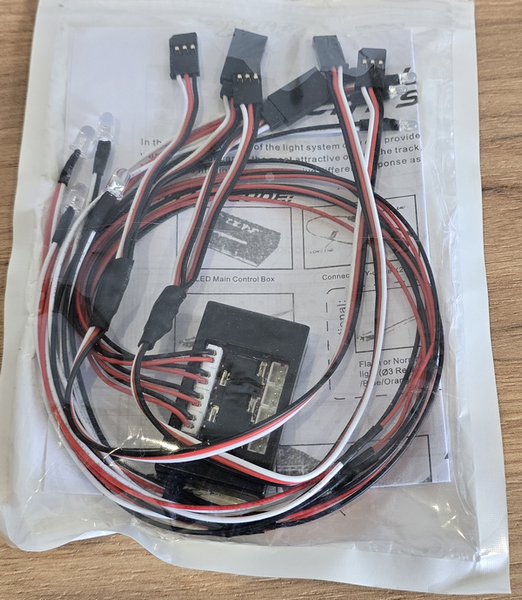

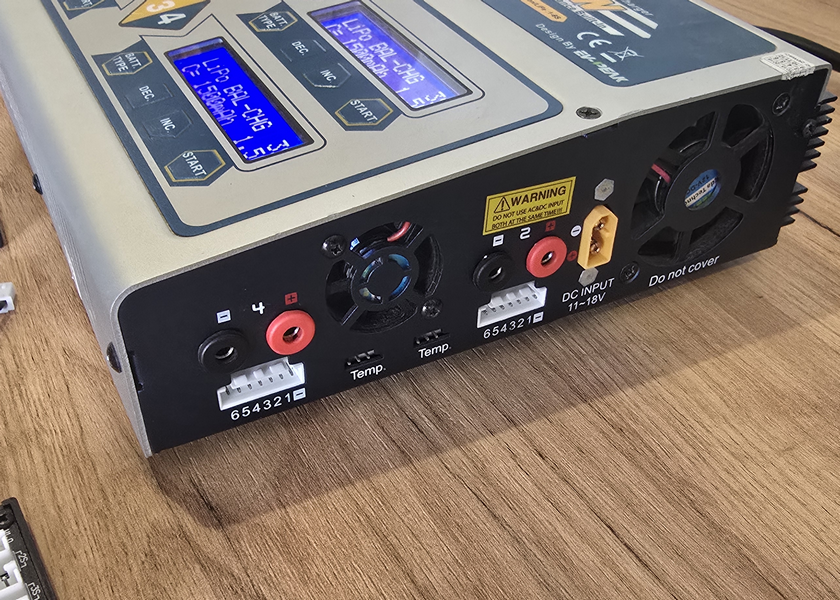

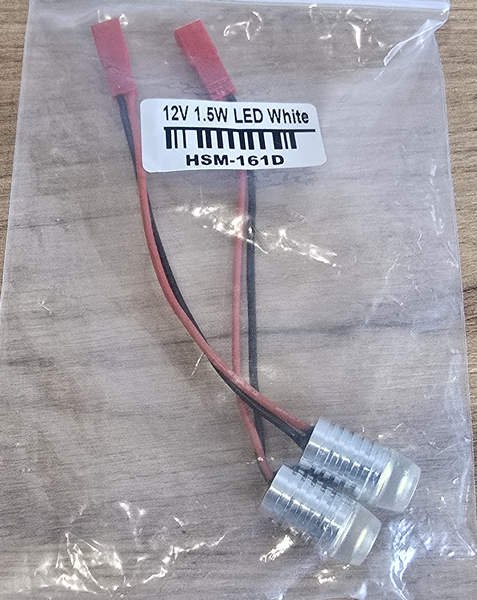

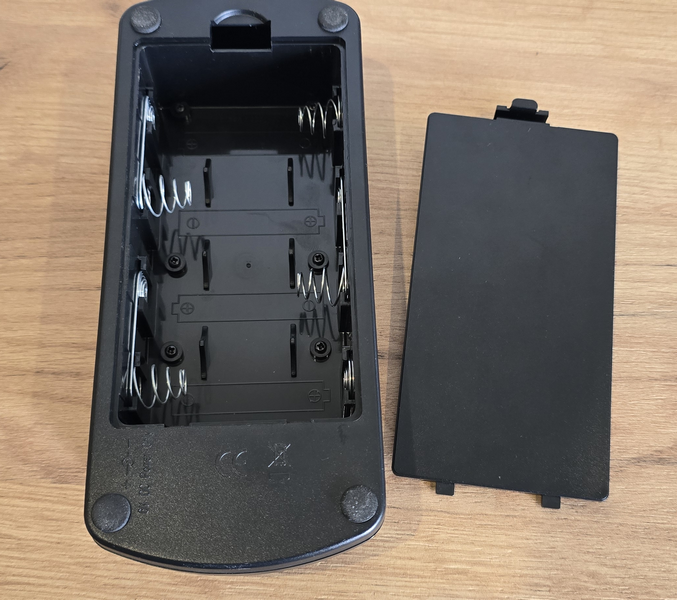

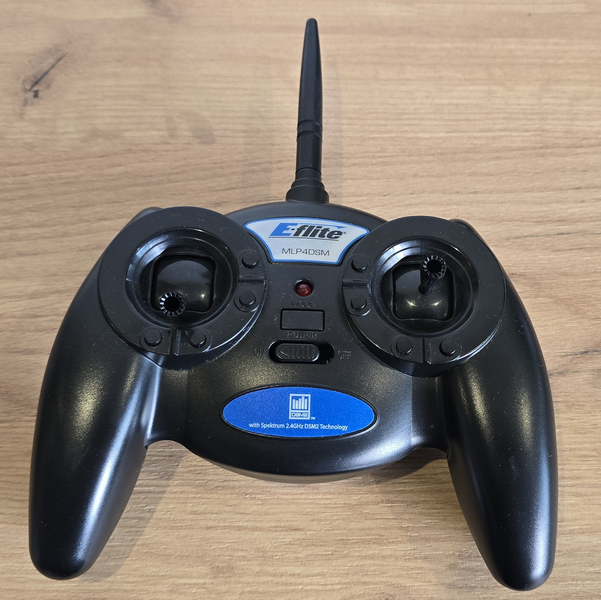

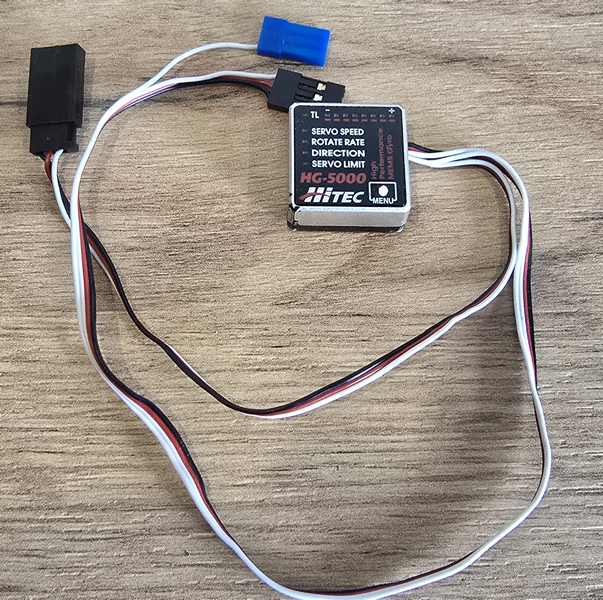

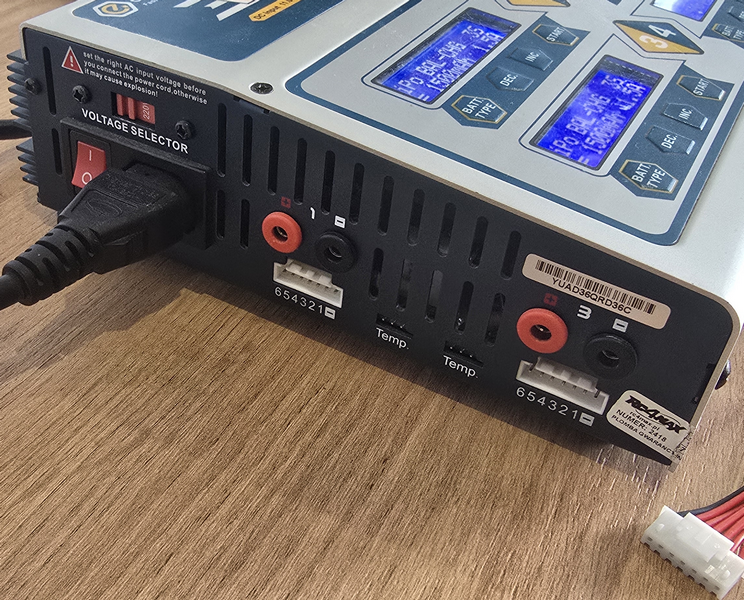

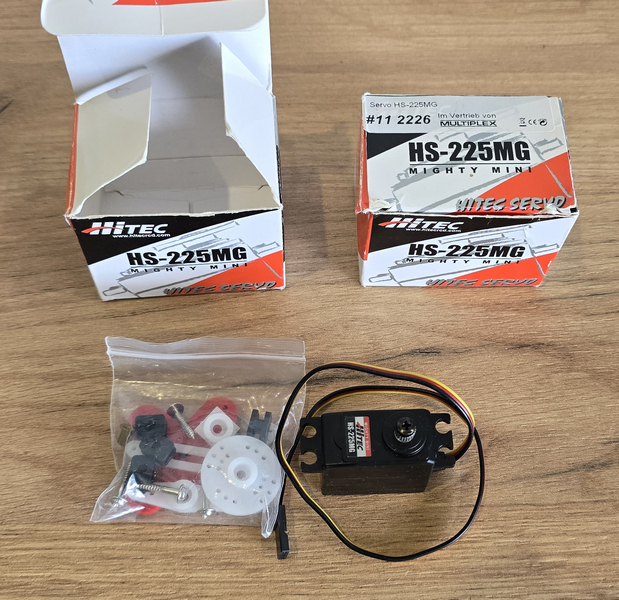

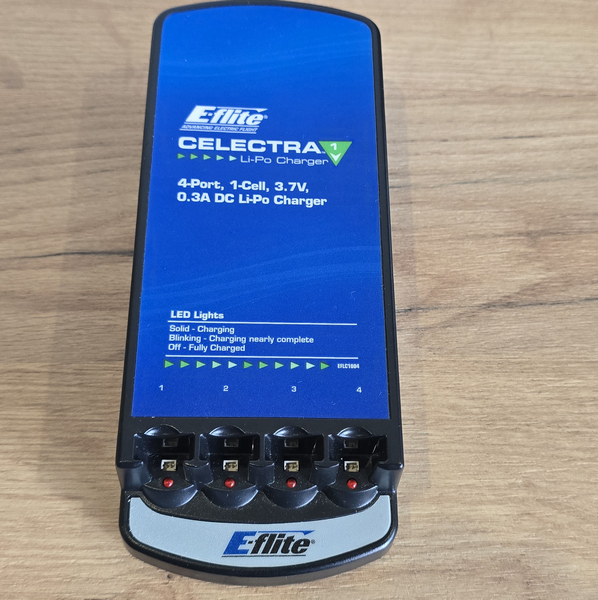

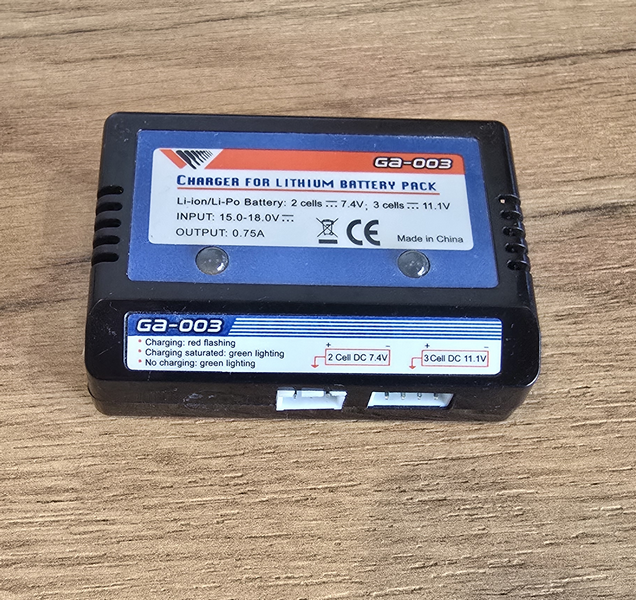

Na sprzedaż: wysyłka najchętniej inpost po przedpłacie, nie wysyłam za pobraniem. 1. Ładowarka EQube CQ3 4x100W (4 portowa) + adaptery balancera + parę kabli do niej 250zł (Sprzedane) W ładowarce należało by wymienić wentylatory te już troszkę są głośne. 2. Nadajnik Eflite zgodny ze Spektrum DSM2 - 40zł 3. Moduł oświetlenia do samochodu przód tył + kierunkowskazy (nie wiem jak to uruchomić nietestowany) - 20zł 4. Ładowarka Eflite 4 portowa (4x1S 0.3A) można zasilać ją z baterii lub zasilacza 6V(brak) - 30zł 5. Żyroskop Hitec HG-5000 do śmigłowców - 50zł 6. Kołopak DU-Bro - 25zł 7. Adaptery JXT SH - 10zł/1szt. (dostępne 6.szt) (SPRZEDANE 1 szt, REZERWACJA 4szt) 8. Led 12v 1.5W białe (2szt) - 20zł 9 Serwo Hitec HS225MG (nowe nie używane, pudełka podniszczone) 100zł /1szt. dostępne 2.szt 10. Ladowarka Walkera GA-003 (do ładowania 2, 3S z portu balancera) - 10zł 11. konektory JST (czerwone, 9 kompletów) - 10zł (SPRZEDANE)

No no nowsze nadajniki jak podałem 9 kanałów https://www.olx.pl/d/oferta/spektrum-dx9-2x-turnigy-4000mah-lipo-nadajnik-aparatura-pilot-rc-CID88-ID1b4iWA.html 14 kanałów https://www.olx.pl/d/oferta/nadajnik-spektrun-nx6-prawie-nowy-do-modeli-rc-zdalnie-sterowanych-CID88-ID18YavP.html Te polecam oczywiście po aktualizacji softu do najnowszej wersji. Odbiornik 637T jest coprawda 6 kanałowy ale wymaga 7 i 8 kanału do sterowania funkcjami AS3X/Safe

Wszystkie z drugiej serii DX8 G2, NX7e, NX6, NX8+, NX10+ muszą być zaktualizowane do najnowszego softu który obsługuje "Forward Programming" odbiorników. Jeśli podasz co za odbiorniki są zamontowane można powiedzieć więcej szczegółów.

Szkoda że nie ma starszych wersji. 😔😔

Jeśli sposób z rolka nie działa to już bardziej jej nie zepsujesz możesz jeszcze spróbować wgrać jej oprogramowanie z karty takie jakie miałeś przed aktualizacją lub starsze (jeśli jest dostępne do pobrania) W tych nadajnikach bez problemu można wgrywać aktualizacje wsteczne robiąc tak zwany "Downgrade"

Podobny przypadek miałem w DX9 podczas aktualizacji. Wciskasz rolkę i włączasz aparature. Dalej trzymasz ją ponad 30 sekund aż aparatura wejdzie do menu wówczas musisz usunąć wszystkie modele z pamięci. I zrobić opcje chyba sie nazywała "validate" po czym powinna sie normalnie uruchomić a jak nie to serwis.

Koledzy proszę zachować szczególną ostrożność przy zakupie nadajników marki SPEKTRUM na platformie OLX Ostatnio pojawiła się okazyjna oferta Po rozmowie ze sprzedawcą BRAK WYSYŁKI OLX tylko PRZELEW lub BLIK Aby uwiarygodnić sprzedaż dostałem nawet zdjęcie Sprawdzenie na stronie https://www.zerogpt.com/ai-image-detector i to co dostałem Oryginalne zdjęcia zostały ukradzione z Facebooka wstawił je Frank Song Sprawa zgłoszona na OLX oferta usunięta jak i inne oferty tej osoby a konto zablokowane Dziś pojawiła się kolejna oferta Korespondencja to samo TYLKO BLIK LUB PRZELEW BRAK WYSYŁKI OLX Niestety nie zlokalizowałem jeszcze zdjęć przedmiotu Inne ogłoszenie tego sprzedawcy i zdjęcia pochodzą z serwisu https://www.avito.ru/ więc śmiem twierdzić że te też są skądś pobrane i wsadzone ZALECAM PILNIE WERYFIKOWAC OGŁOSZENIA SĄ DO TEGO DOSTĘPNE SKUTECZNE METODY Oba ogłoszenia zgłoszone na OLX czekam na odpowiedź moderatorów Dodano 3.06.2026 Moderatorzy po zapoznaniu usunęli oba ogłoszenia.

Próbowałeś trymer gazu ściągnąć minimalnie w dół ?

Czas ucieka do wprowadzenia durnego przepisu. A jakiś czas temu pisali już o Wrocławiu. Znając nasze prawo przepis wejdzie i oczywiście nagle się wielkie poruszenie zrobi. A tu projekt rozporządzenia https://bip.ulc.gov.pl/images/pliki/Rozporzadzenie_-_projekt_15.10.2025_r. 1.pdf

Feetech Wing FT3325M https://botland.com.pl/serwa-typu-micro/10310-serwo-feetech-wing-ft3325m-metalowe-micro-5904422315450.html
